MCU应用开发高频故障:找不到芯片+下载失败全面排查

在MCU嵌入式开发、项目调试与量产烧录过程中，找不到芯片和程序下载失败是所有工程师都会遇到的两大高频问题。无论是新手入门调试，还是资深工程师做项目开发，总会被烧录报错、芯片无法识别等问题卡住，耽误开发进度。

这类故障并非单一原因导致，而是硬件焊接、线路连接、软件配置、芯片保护、环境干扰等多重因素共同引发。本文结合实际开发场景，详细拆解两类问题的核心原因，帮助大家快速定位故障、高效解决问题。

一、芯片无法识别：找不到芯片的核心原因

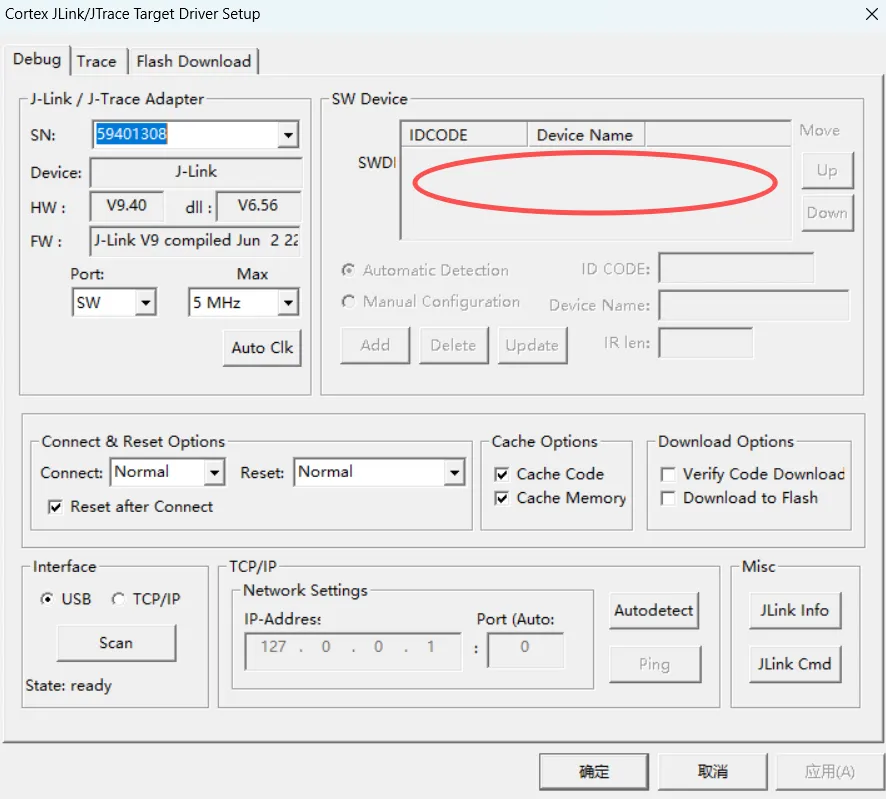

打开调试工具后，调试器无法读取芯片 ID、提示无设备连接，就是典型的找不到芯片故障，主要分为硬件、配置、芯片状态三大类原因。

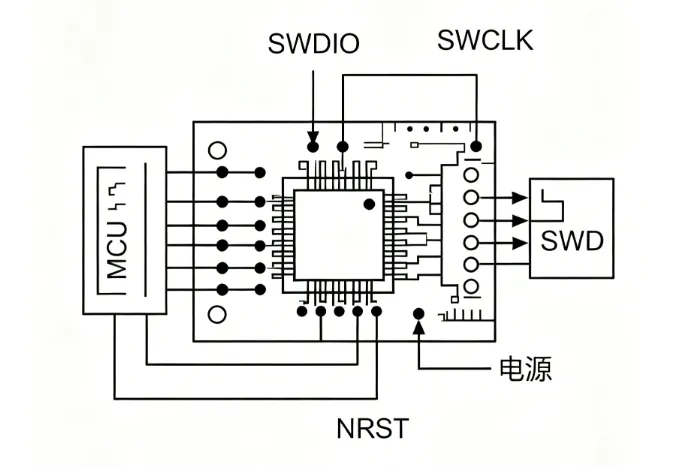

硬件层面是最常见的诱因：芯片电源与地管脚短路、焊盘虚焊、漏焊，会直接导致芯片无法正常上电运行；SWDIO、SWCLK 调试引脚接反，或是引脚被程序复用为普通 IO 功能，会造成调试功能无法使用。同时，SWD 下载线束过长、接头松动接触不良、调试速率设置过高，也会造成通信不稳定，进而识别不到芯片。除此之外，芯片管脚电平与 SWD 调试电平不匹配、板载电源纹波过大、NRST 复位引脚受干扰异常，都会造成调试通信异常。

软件配置方面同样容易踩坑：开发时调试器选型错误，混用 JLink、CMSIS-DAP、PWLINK 等工具；Keil、IAR 开发环境，搭配调试器固件版本过低，会出现兼容性问题。旧版 JLink 配置文件JLinkSettings.ini残留、工程内芯片型号与内核选型错误，也是很多人忽略的关键问题。

最后是芯片本身状态异常。芯片进入休眠低功耗模式、程序跑飞死机，会屏蔽调试接口；芯片开启 RDP 读保护且锁定至 Level 2 等级，会彻底锁死调试与烧录功能，完全无法被设备识别。

找不到芯片的主要原因有：

芯片电源和地管脚短路、管脚虚焊；
SWDIO/SWCLK管脚接反、被复用；
SWD连线太长、不牢靠、速度太高；
芯片管脚电平与SWD不匹配；
调试器选择错误(JLink/CMSIS-DAP等)；
Keil、IAR、JLink、PWLINK等软硬件版本低；
删除旧的 JLINK 配置文件不匹配（JLinkSettings.ini）；
芯片型号或内核选择错误；
电路干扰：VCC、SWDIO/CLK、NRST等；
芯片处于休眠状态、跑飞/死机；
芯片读保护RDP被设置为Level 2；
换芯片或板子、换烧录器、重启Keil/IAR、重启电脑等。

二、芯片可识别，但程序下载失败

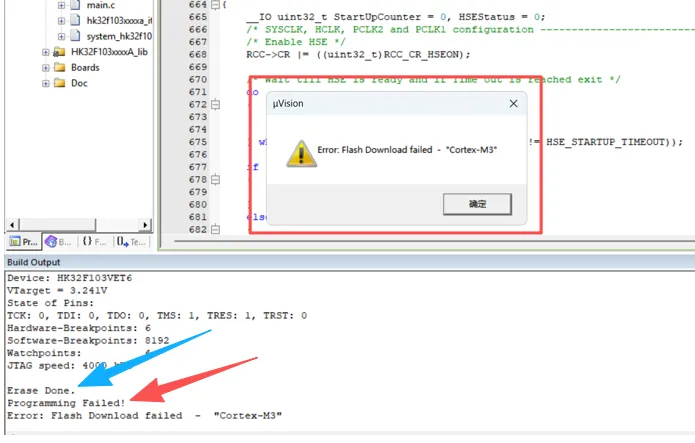

若调试器能够正常读取芯片信息，却在 Flash 烧录阶段报错、下载中断，就属于下载失败问题，排查逻辑更聚焦配置与烧录限制。

硬件隐患依旧不能忽视：芯片局部管脚虚焊、SWD 线路接触不良、通信速率过高、电路电磁干扰，都会让烧录过程中断，导致下载失败。

工程配置错误是主要诱因：工程选型的芯片型号、Flash 容量与实际不符，Flash 起始地址填写错误，程序超出存储容量上限，都会直接造成烧录失败。Keil 开发环境中，Utilities 功能页未勾选 Use Debug Driver，会缺失烧录驱动支持，无法完成固件写入。同时，老旧的开发软件与调试器固件，会存在协议兼容问题，阻碍 Flash 正常擦写。

芯片保护机制是关键限制：当芯片 RDP 读保护设置为 Level 1，或开启 Flash 写保护功能后，芯片允许被识别，但会拒绝所有程序写入、擦除操作，这也是批量开发中频繁遇到的隐藏故障点。

下载失败的主要原因有（确认能找到芯片）：

芯片管脚虚焊；
SWD连线太长、不牢靠、速度太高；
芯片型号选择错误、Flash大小选择错误；
Flash起始地址错误、超过Flash容量；
Keil的Utilities页面未选择Use Debug Driver；
Keil、IAR、JLink、PWLINK等软硬件版本低；
电路干扰：VCC、SWDIO/CLK、NRST等；
芯片读保护RDP被设置为Level 1或写保护；
换芯片或板子、换烧录器、重启Keil/IAR、重启电脑等。

三、总结

MCU 烧录调试故障排查，建议遵循先硬件后软件、先基础配置后芯片状态的顺序。优先检查供电焊接、调试线路连接，再核对工程选型、软件版本与配置，最后排查芯片低功耗、读写保护等特殊状态。

掌握这些常见故障的底层原因，能够大幅减少调试耗时，规避重复踩坑，提升嵌入式开发与固件烧录的效率，无论是日常学习还是项目落地，都能高效解决各类烧录难题。

通过以上方法，如果还是找不到芯片或下载失败，欢迎私聊或留言交流，让更多砖家一起分析排查，帮助更多小伙伴避坑～。
