华汇工程设计集团股份有限公司:国产软件助力项目多项BIM创新应用
华汇工程设计集团股份有限公司：金华监察留置所迁建项目

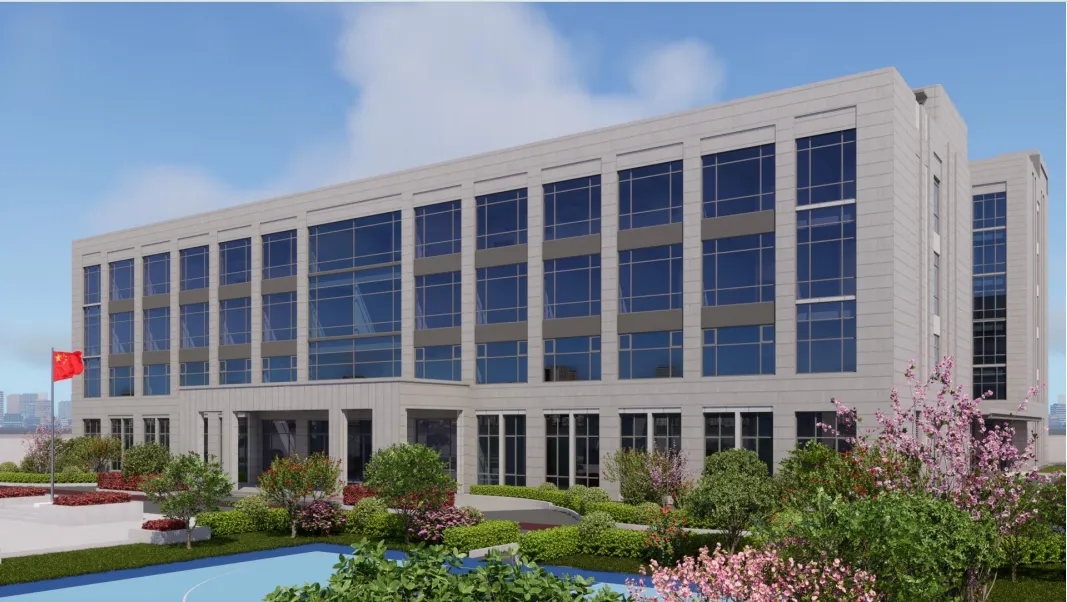

01.项目概况

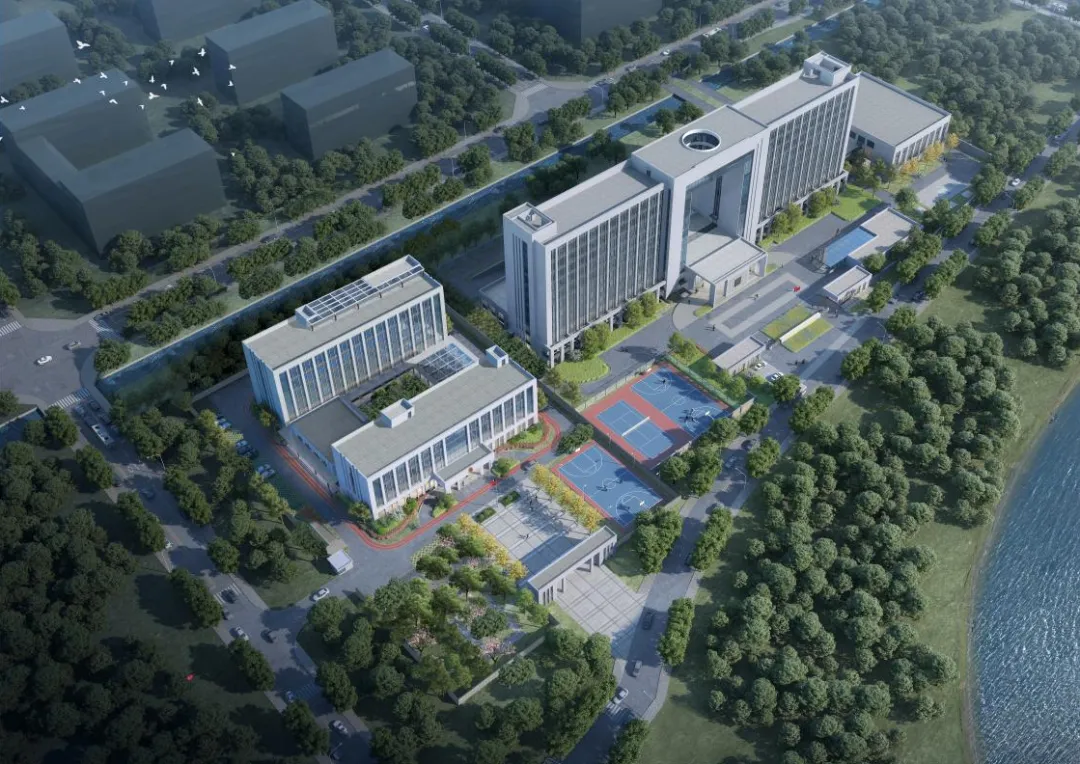

本项目位于金华市市区南部，基地以东为清廉文化中心，西侧及南侧相邻规划道路，总用地面积 12173.99 ㎡，总建筑面积15587.47㎡，地上建筑面积为11235.25㎡，地下建筑面积为4352.22㎡。主要建设内容为新建 1 栋综合楼、地下室、警卫室、200 米跑道、室外球场及景观绿化。
应用目标
BIM技术应用包括但不限于：建筑方案设计、初步设计、设计概算、施工图设计。通过使用广联达数维设计软件应用于项目设计阶段，可以实现各参与方在同一个多维的建筑信息模型基础上的数据共享，支持对工程环境、能耗、经济、质量和安全等方面的分析、检查和模拟，支持各专业协同工作、项目的虚拟建造和精细化管理，为项目的实施提质增效、节能环保创造条件。

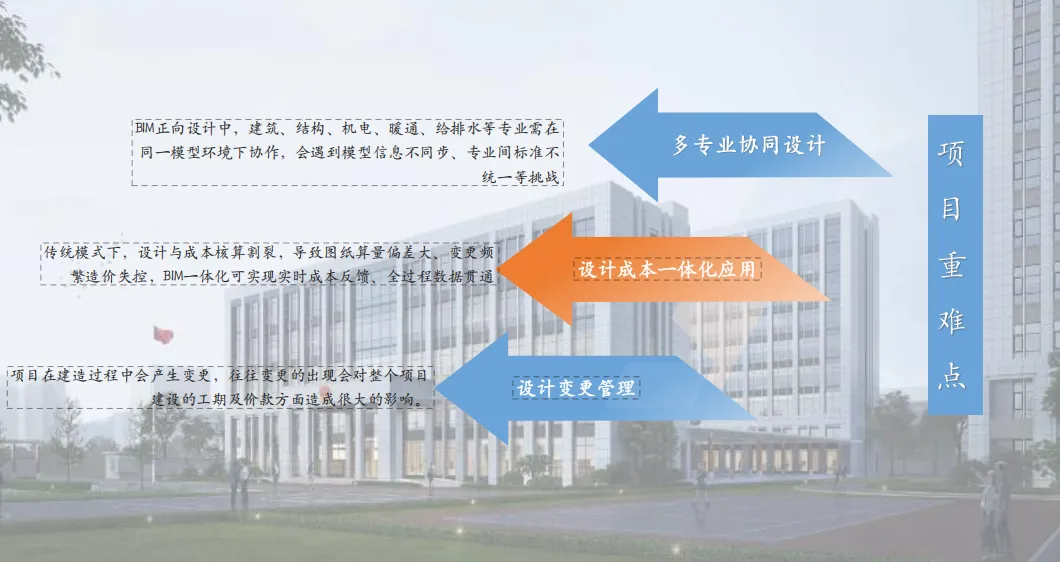

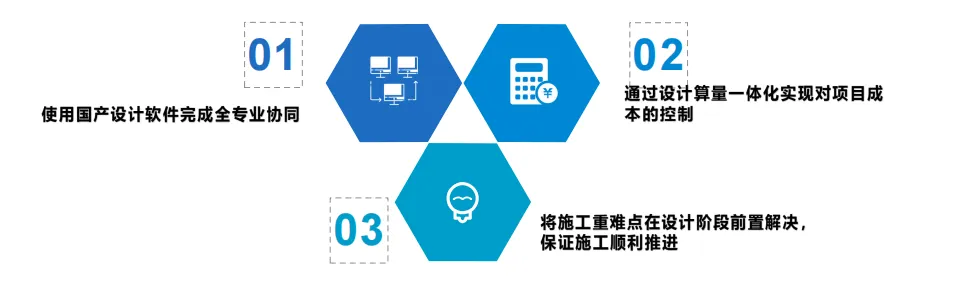

项目重难点
02.国产BIM核心技术应用
应用保障措施

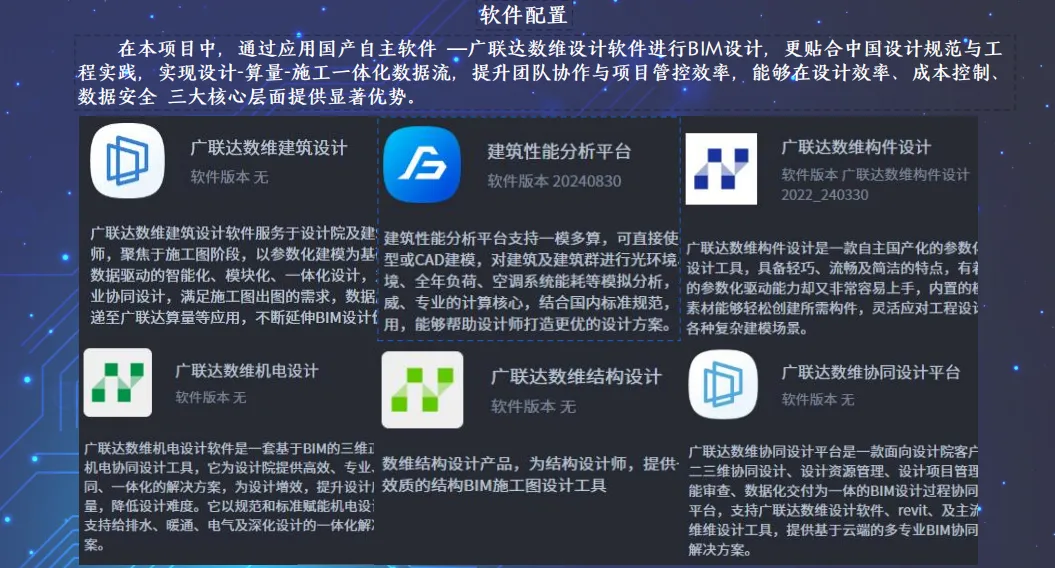

软件配置
BIM团队

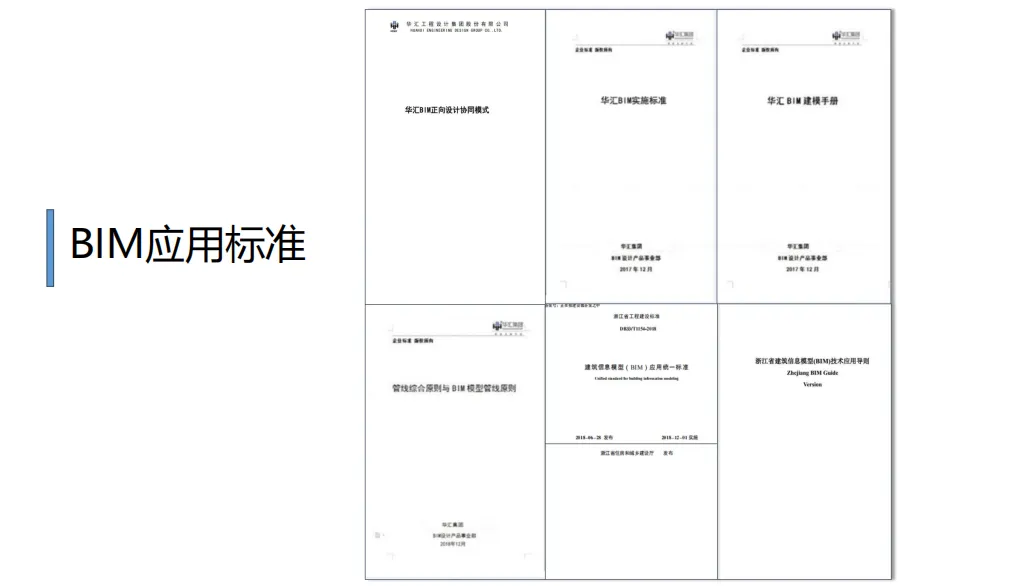

BIM应用标准

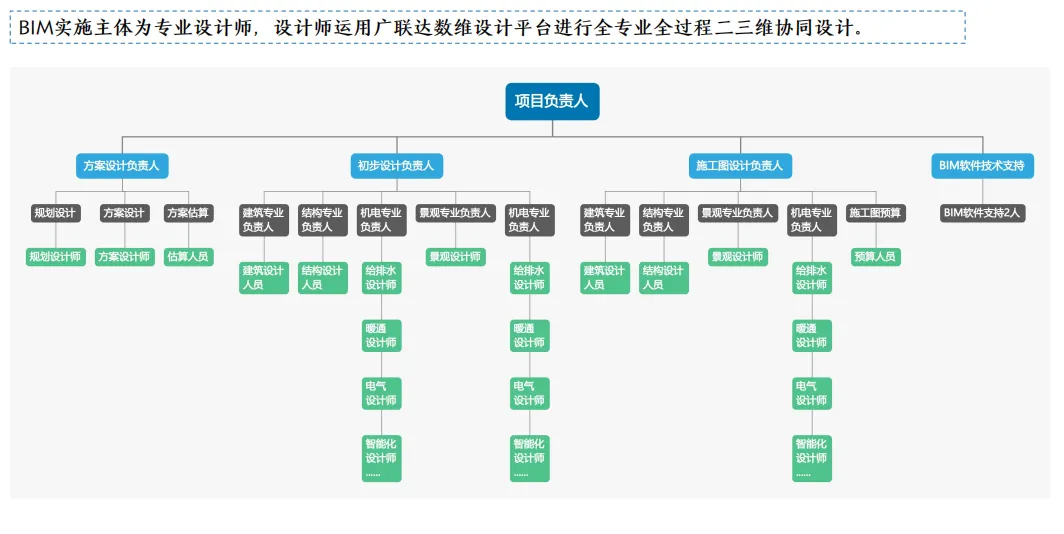

BIM实施组织架构

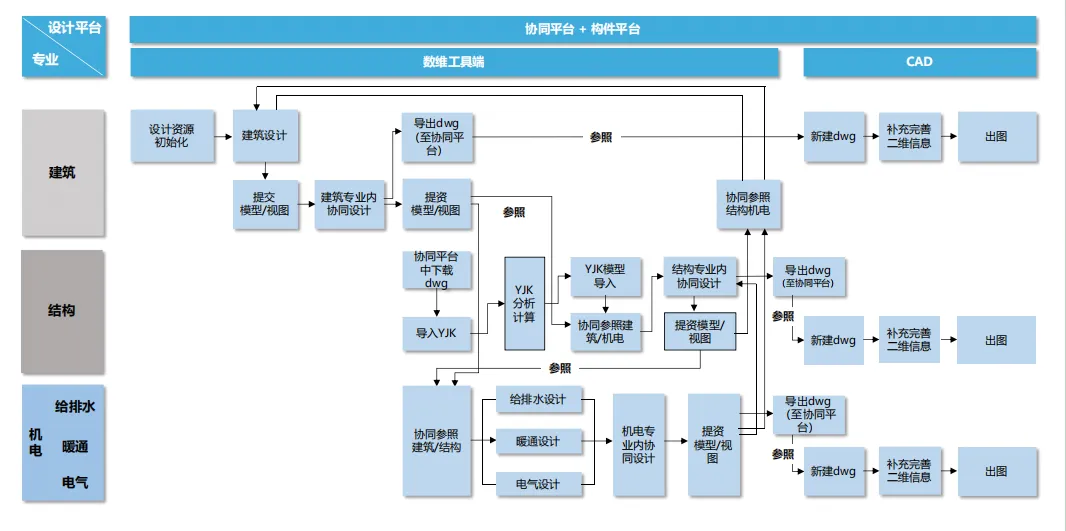

全专业正向协同设计出图流程

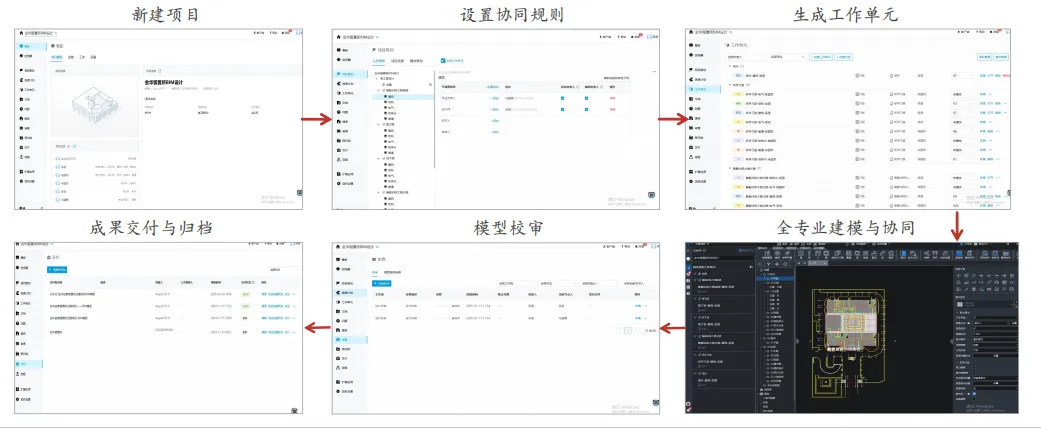

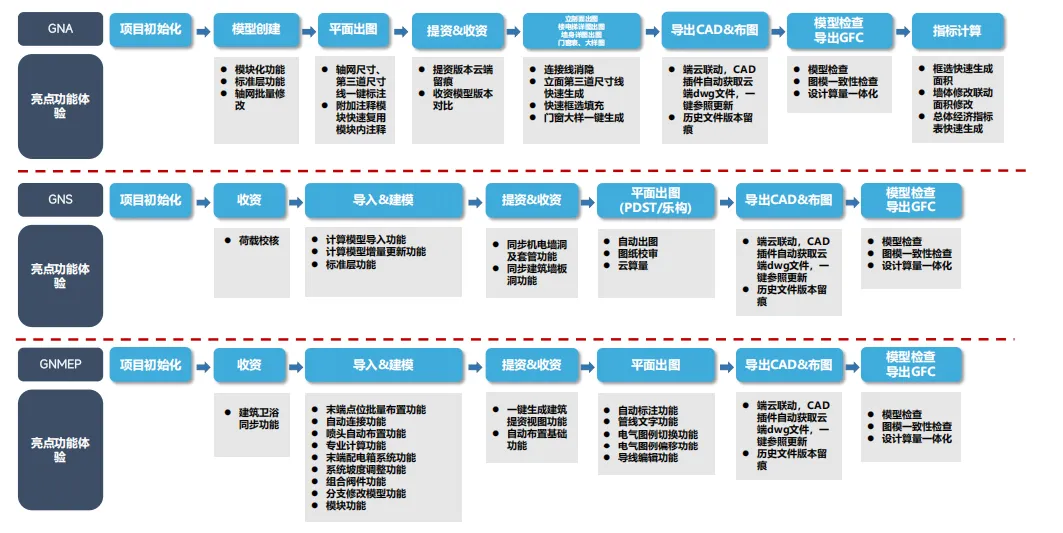

全专业正向设计步骤

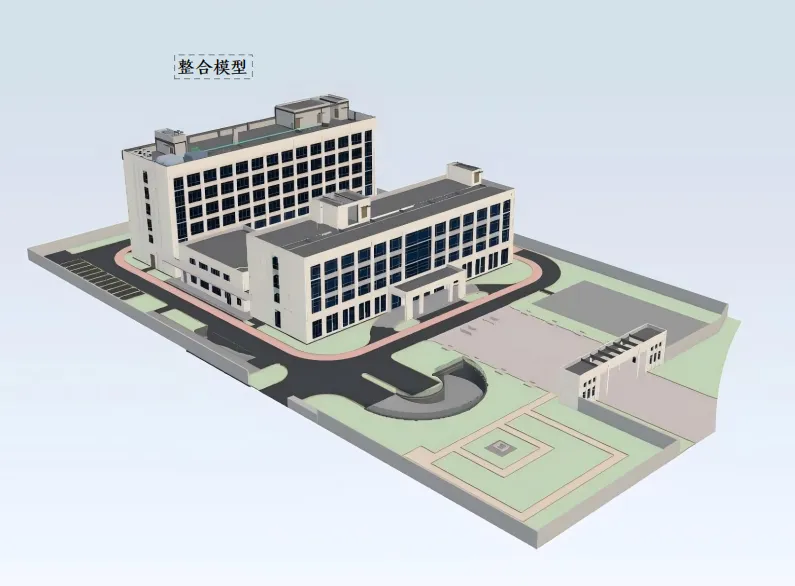

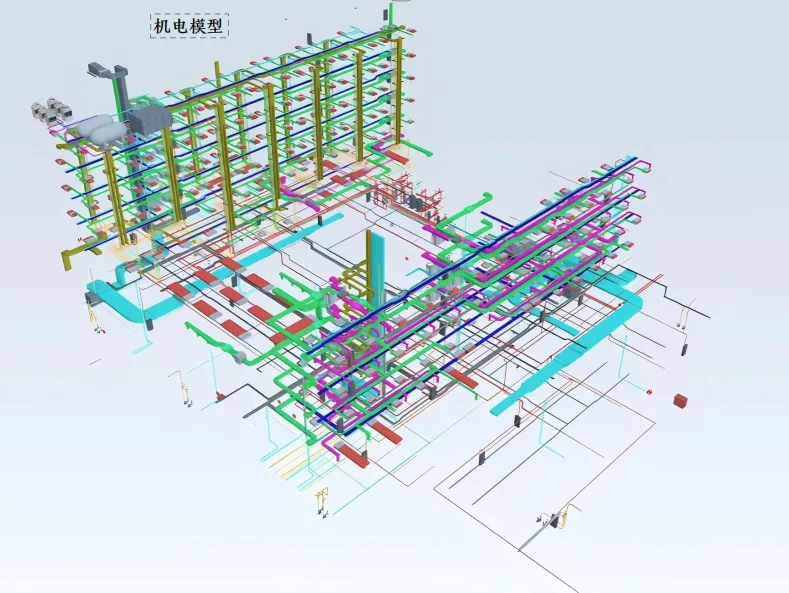

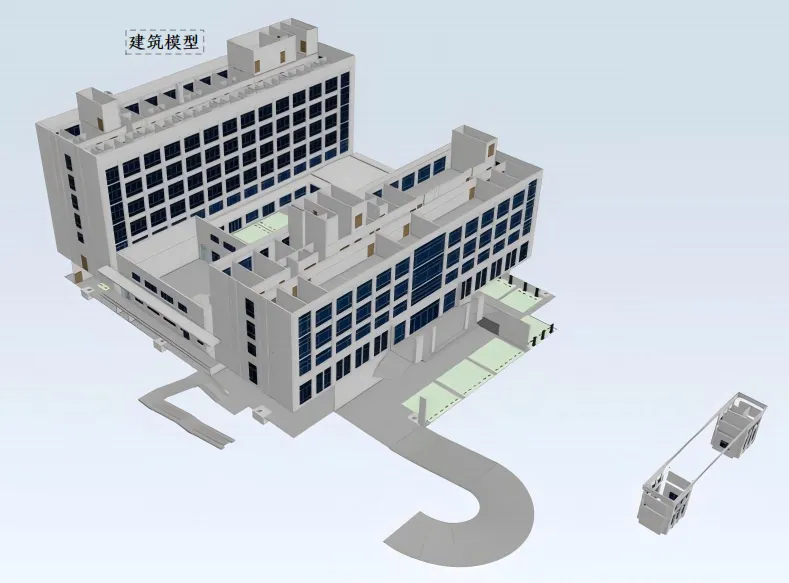

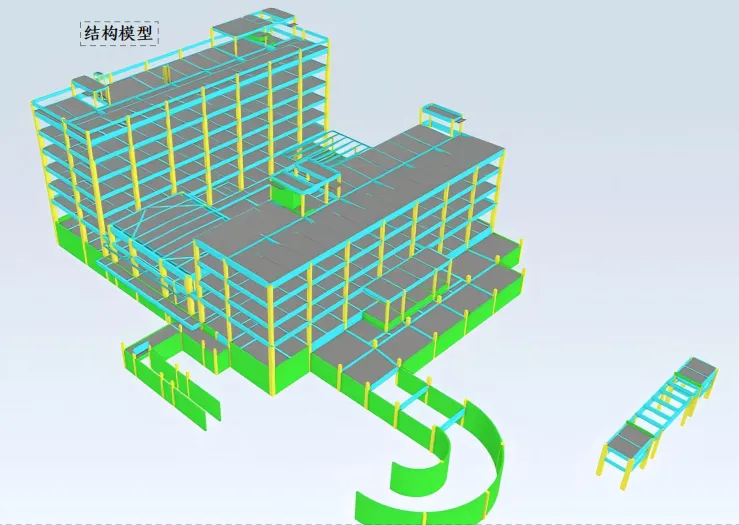

建筑、结构、机电模型及整合模型
03.BIM创新应用及成果总结
BIM创新应用亮点
方案阶段AI技术应用：通过智能算法生产符合规划条件及相关设计规范的方案模型，方案选定后，通过输入方案效果要求、调节控制参数以及选择算法模型等，AI可生成最优方案，并渲染出图。
全专业协同设计：基于广联达BIM设计协同平台的全专业协同设计，通过统一项目基准、中心文件或链接模型实现多专业数据共享，建筑、结构、机电等专业并行作业，利用实时碰撞检测、云协同批注及版本管理动态协调冲突，最终整合为全专业BIM模型，确保设计一致性与交付质量，实现从设计到施工的高效数字化协作。
设计算量一体化：广联达设计算量一体化解决方案通过BIM技术打通了从设计到成本管控的全流程：在设计阶段，基于BIM建模平台创建符合清单规范的参数化构件，实现”建模即算量”；通过智能化的GFC数据转换引擎，自动提取工程量并同步至计价软件生成成本清单；借助云协同平台实现设计变更与成本数据的动态联动，任何模型修改都能实时反馈经济指标变化。

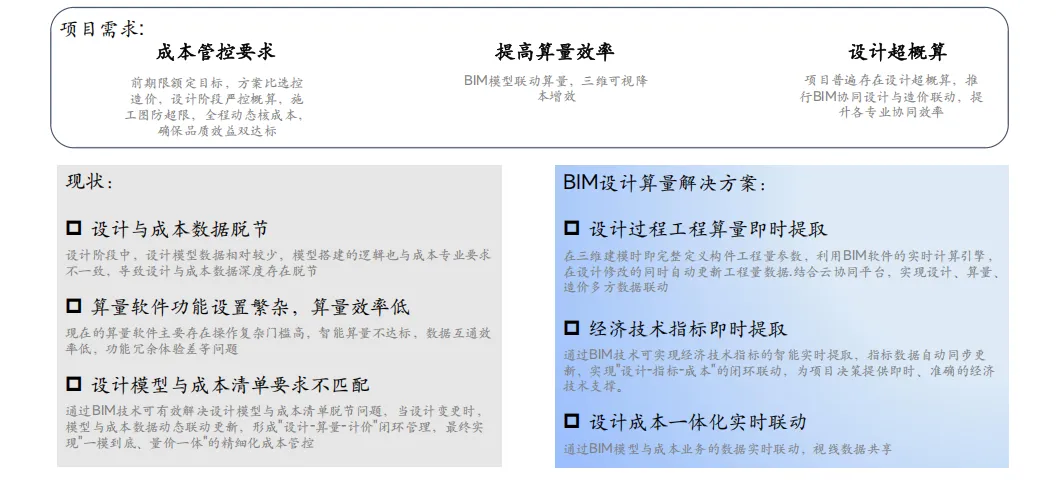

传统算量方式和设计算量一体化解决方案对比

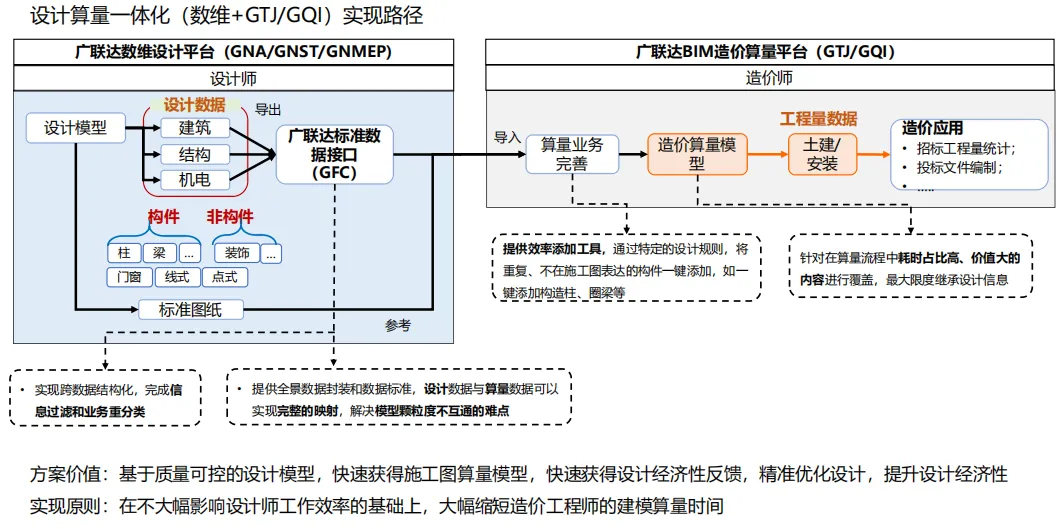

设计算量一体化（数维+GTJ/GQI）实现路径

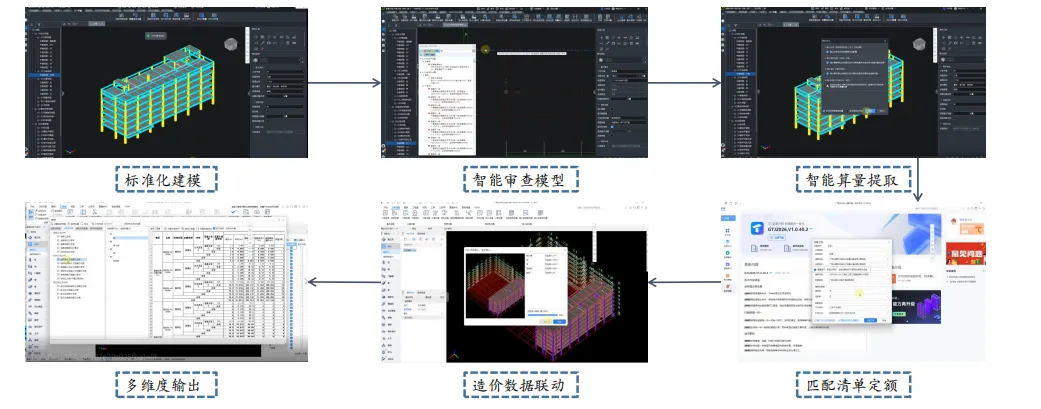

设计算量一体化操作步骤

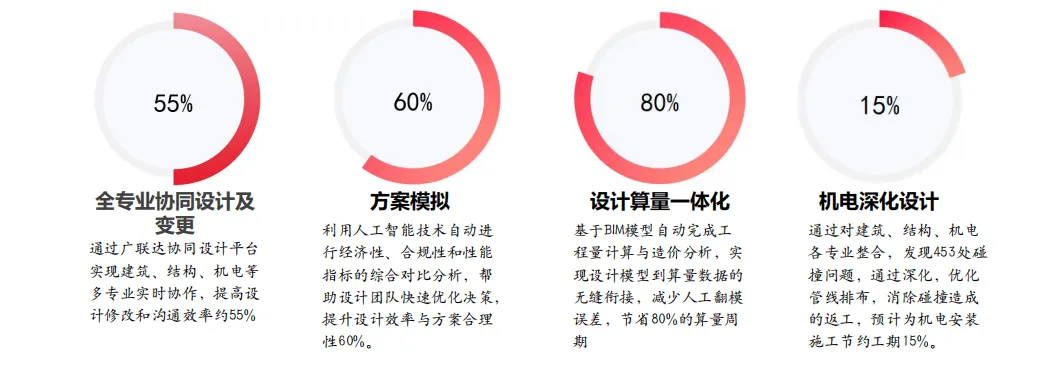

BIM创新应用成果总结

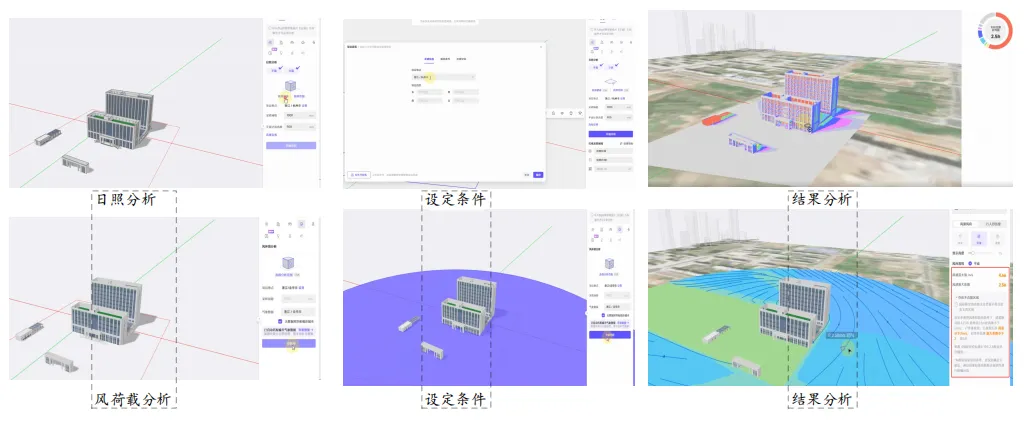

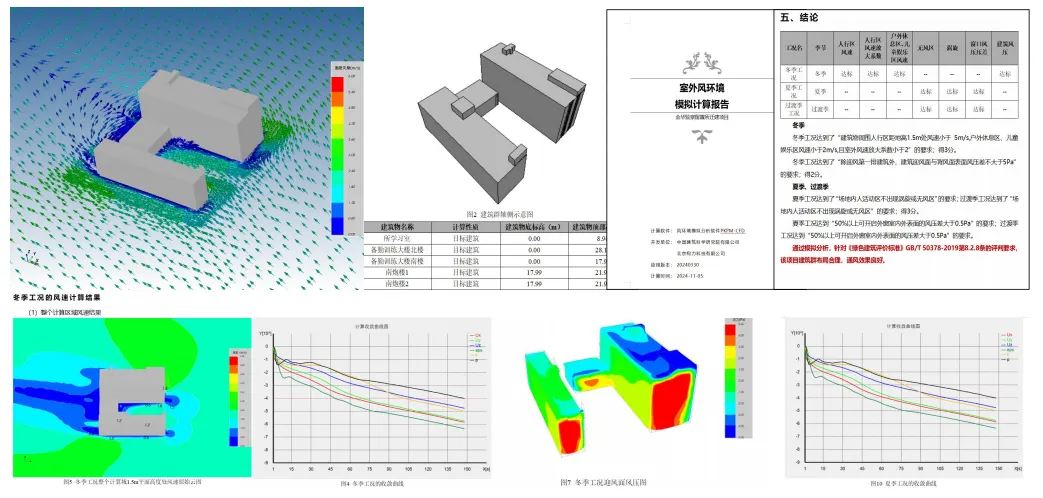

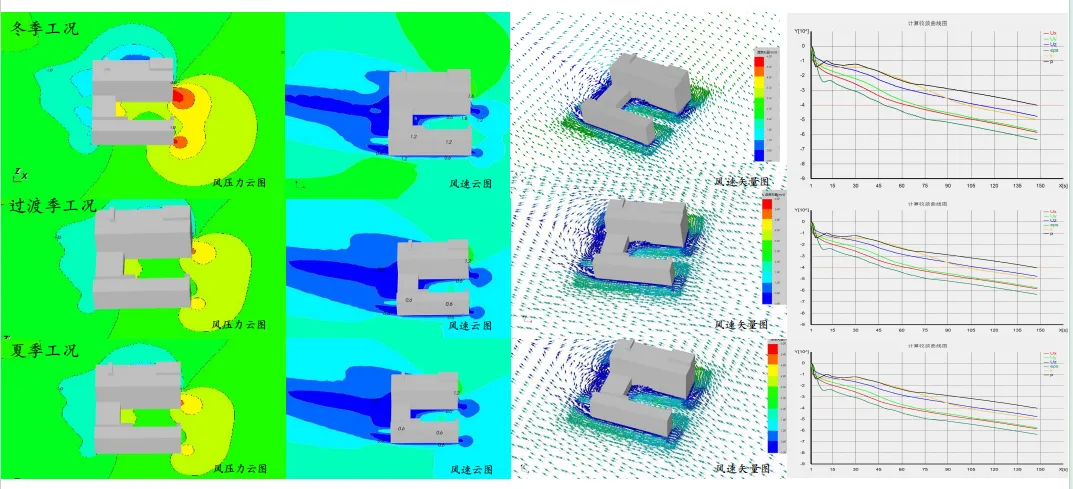

性能分析：采用绿色建筑风环境模拟分析软件进行建模和风环境计算，分析判断建筑风环境的风速、风速放大系数、风压等各项指标是否达到《绿色建筑评价标准》GB/T 50378-2019的要求。

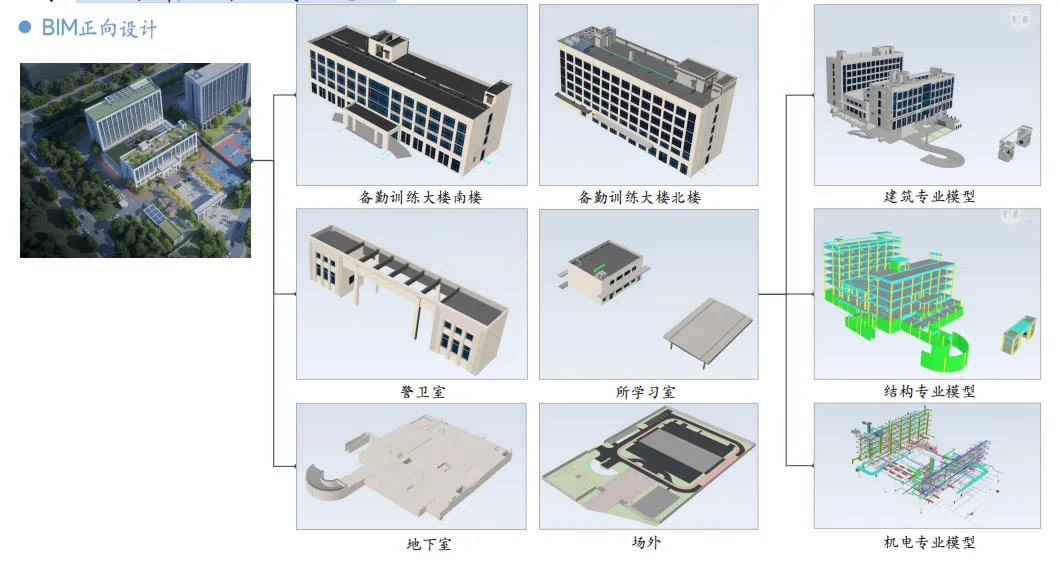

BIM正向设计：根据项目实际情况，本项目一共有二级拆分，一级按单体拆分，分成备勤训练大楼南（北）、警卫室、所学习室、地下室、场外；二级按专业拆分，分成建筑、结构、机电，在广联达设计协同通过链接的方式进行整合。

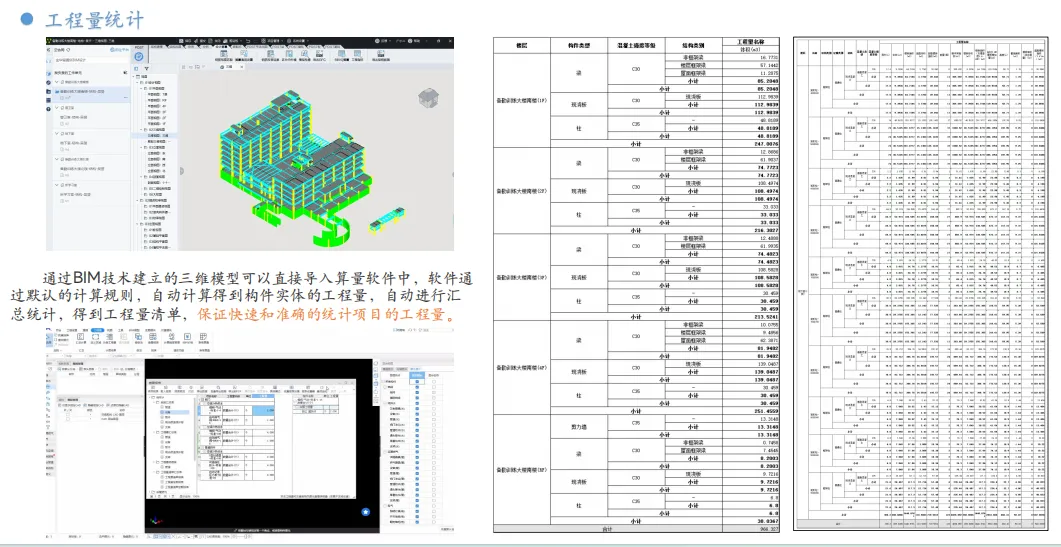

工程量统计：通过BIM技术建立的三维模型可以直接导入算量软件中，软件通过默认的计算规则，自动计算得到构件实体的工程量，自动进行汇总统计，得到工程量清单，保证快速和准确的统计项目的工程量。
项目总结
针对本项目“多专业协同设计”、“设计成本一体化”、“设计变更管理”的项目难点以及应用目标，依托于国产BIM设计软件，探索新的设计方式、设计流程、标准，显著了设计修改效率以及设计质量，并节约了无效成本，前置后续可能会出现的施工难点，保证施工顺利推进，有效的避免工程建设中出现返工现象。
在设计阶段应用BIM技术，使得团队在项目建造完成前预先了解建筑的整体结构，产生一个智能的数据库，提供贯穿于建筑物整个生命周期的支持。而其协调性的特性能够将建筑工程中各种专业、各学科进行协调处理。通过BIM 软件的碰撞检查功能，可确定建筑中各专业设备、设施的实际位置，从而使设计、施工人员及时解决碰撞问题，有效的避免工程建设中出现返工现象。以BIM技术所模拟的三维模型作为依据，能够为相关技术人员提供有效的参考数据，减少设计的错误和缺陷，提高设计师的工作效率，从而减少后续施工期间的洽谈和返工，保障施工周期，节约项目资金。
