贴片元器件与插件元器件的区别在哪?

在PCBA加工中，要用到贴片元器件和插件元器件。电子元器件的封装形式主要有直插和贴片两种，每种封装形式在结构、安装方式和应用上都有所不同。以下是区分这两种封装形式的主要方法：

1. 形状和结构

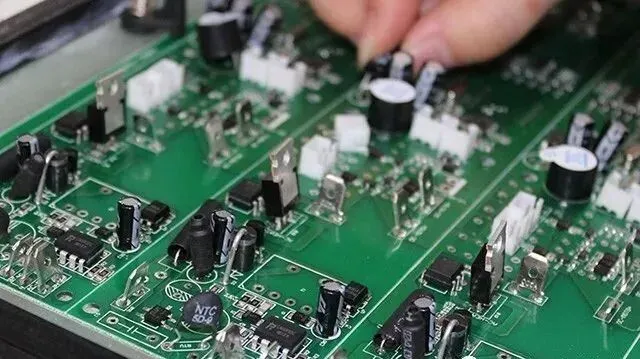

直插封装：

元件底部有两个或多个引脚，这些引脚穿过电路板的孔，元件的主体通常明显高于电路板表面。

引脚是长的，且有一定的弯曲度，用于固定在PCB（印刷电路板）上。

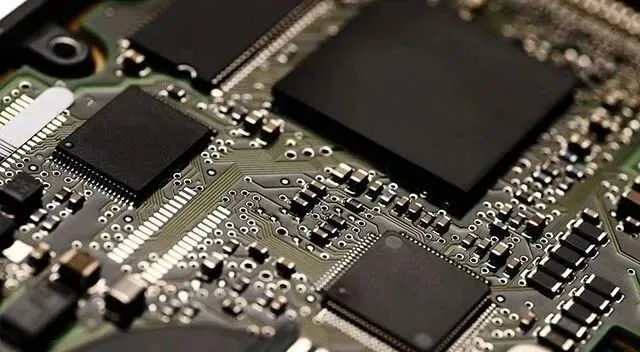

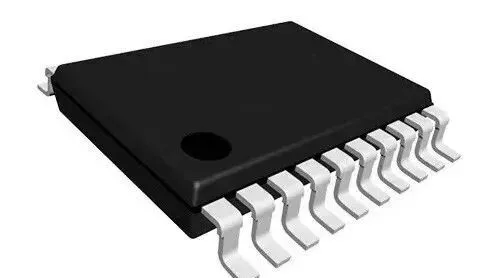

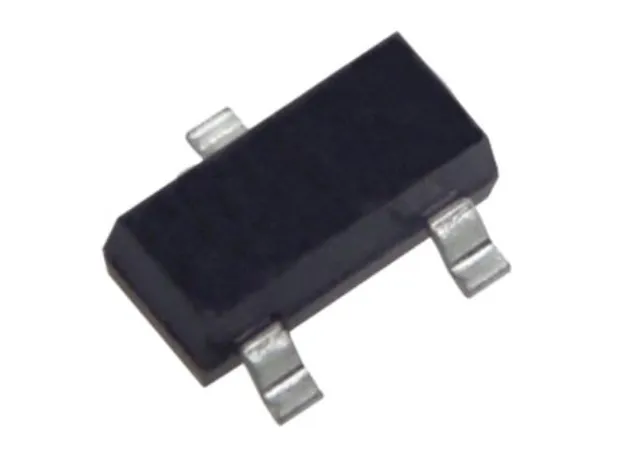

贴片封装：

元件底部没有引脚，而是有小的金属焊盘，直接贴在电路板表面。

一般体积较小，外形较扁平，焊接面广泛，适于大规模生产和小型化设计。

2. 安装方式

直插封装：

需要在电路板上钻孔以容纳引脚，通常通过手工焊接或波峰焊接进行安装。

由于需要穿孔，因此较适合于低密度和较大尺寸的电路。

贴片封装：

直接将元件放置在电路板的表面，通过回流焊或手工焊接进行安装。

可以实现高密度排列，适合于小型化和高性能的电子设备。

3. 尺寸和重量

直插封装：

通常较大，重量相对较重，适合需要承受较大机械应力的应用。

贴片封装：

尺寸小、重量轻，适合空间受限的电子设备和高密度电路设计，比插件元器件更容易焊接。还有一个很重要的好处，就是提高了电路的稳定性和可靠性；因为贴片元件没有引线，减少了杂散电场和磁场，这在高频模拟电路和高速数字电路中效果尤为明显。

4. 应用领域

直插封装：

常用于一些需要更换或维修的电子设备，例如家用电器、DIY项目和某些工业设备。

在某些情况下也适用于对热管理要求较高的元件，如功率元件。

贴片封装：

广泛应用于手机、计算机、LED照明等需要高集成度的现代电子产品。

适合大规模生产，能够实现自动化组装。

5. 识别和分类标识

在元器件的标识上，往往会有一些说明，例如贴片元件通常会标注”SMD”或”SMT”等，而直插元件则可能标注”THM”。

通过以上几种方法，可以比较容易地区分电子元器件的直插和贴片两种封装形式。这种区分对于设计电路板、选择合适的元件以及进行装配都有重要意义。
