还没真正搞懂CAN帧结构？调试时总被错误帧绊住？来看看汽车电子工程师的必背知识点——CAN总线：帧、仲裁、错误与位时序。

一、先理解地基：CAN物理层与基本通信规则

在背复杂的协议之前，我们先建立两个最底层的物理概念。它们会贯穿后面所有帧结构和错误处理的理解。

1. 总线的两种逻辑状态：显性与隐性

CAN总线采用差分信号进行传输，两根线分别叫 CAN_H 和 CAN_L。总线电平只有两种：显性电平 和 隐性电平。这两个词必须形成肌肉记忆：显性对应逻辑“0”，隐性对应逻辑“1”。为什么这么设计？因为总线执行的是“线与”逻辑。只要有一个节点输出显性，总线就呈现显性；只有所有节点都输出隐性，总线才呈隐性。所以，显性永远优先于隐性。这个优先级规则，是整个仲裁机制的铁律。

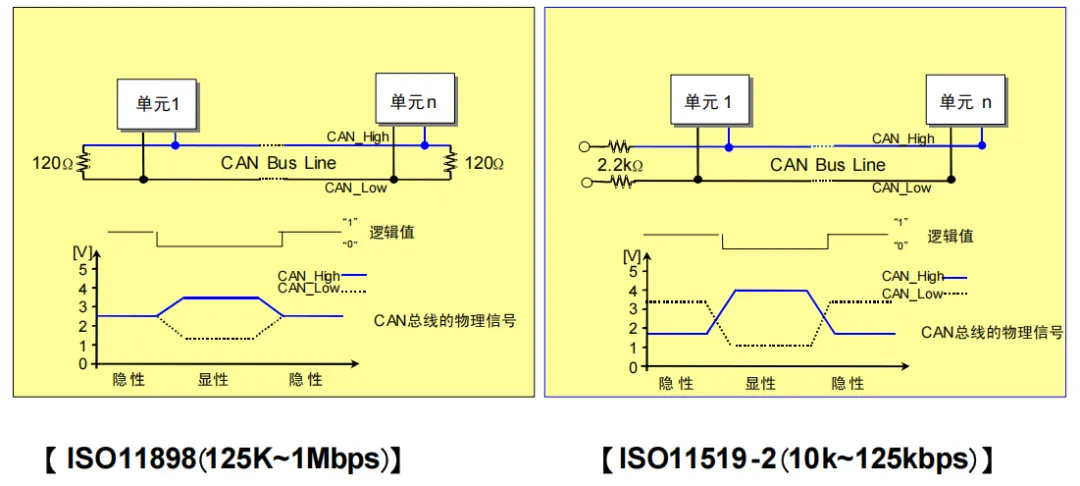

以高速CAN（ISO11898）为例，典型差分电压：显性时压差 约 2V，隐性时接近0V。低速容错CAN（ISO11519-2）电平不同，但也是基于显性/隐性逻辑。记住一个关键数据：高速CAN在1Mbit/s时总线最大长度40米，降低速度可以延长距离。这在系统布线时是重要的约束条件。

2. 多主控制与CSMA/CA

CAN协议是多主总线，没有任何一个节点是固定主机。总线空闲时，所有单元都可以主动发起通信。这是CAN获得高实时性和灵活性的基础。当多个节点同时开始发送时，CAN采用 CSMA/CA（载波侦听多路访问/冲突避免） 方式解决冲突，具体手法就是下一章要细讲的“非破坏性逐位仲裁”。ID越小（显性位越多）的报文优先级越高，这就是为什么动力系统报文的ID一般较小。

【必背知识点】
• 显性 = 逻辑0 = 优先；隐性 = 逻辑1。
• CAN是多主总线，基于ID仲裁优先级。
• 高速CAN（ISO11898）：最高1Mbps，总线最长40m。

二、深入协议心脏：帧的种类与数据帧的7个段

CAN通信依靠5种类型的帧：数据帧、遥控帧、错误帧、过载帧、帧间隔。其中数据帧和遥控帧又分为标准格式（11位ID）和扩展格式（29位ID）。我们围绕最核心的数据帧展开，它的结构直接决定了报文如何被发送、仲裁、校验和确认。

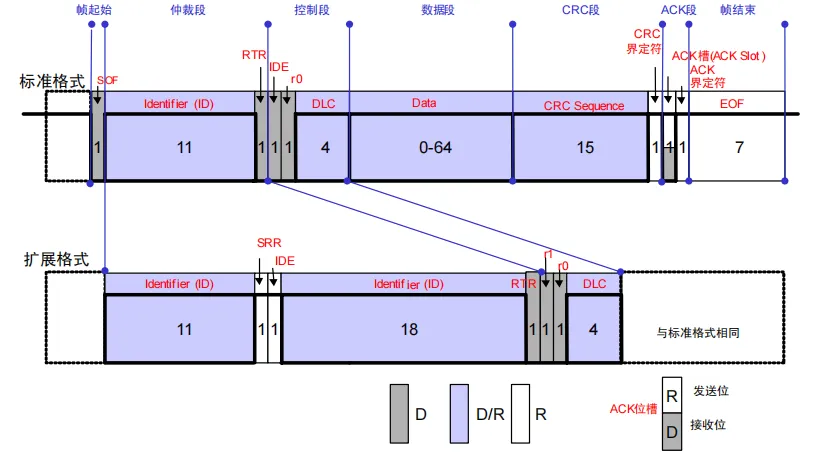

2.1 数据帧的7个段——按位场拆开看

一个标准数据帧由以下部分顺序构成：

(1) 帧起始（SOF）：1个显性位。它告诉全网“我要开始说话”。所有节点对这个显性位进行硬同步，内部位时间重新对齐。记住：SOF是唯一一个出现在每帧起始的显性位，总线空闲后第一个显性位会被所有节点识别为帧起始。

(2) 仲裁段：标准格式包含11位ID和RTR位。扩展格式包含29位ID（基本ID+扩展ID）、SRR位、IDE位和RTR位。ID是从高位往低位逐位发送。仲裁段逐位比较：发送节点每发出一个位就会回读总线电平，如果自己发的是隐性，回读到显性（说明有更高优先级的报文来了），则立即失去仲裁，自动转为接收方。这个逐位“掰手腕”的过程不会破坏任何数据。RTR位用于区分数据帧（显性）和遥控帧（隐性）。扩展帧的SRR位永远为隐性，IDE位在扩展帧中为隐性、标准帧中为显性，从而保证了标准帧在ID相同的情况下比扩展帧优先。

(3) 控制段：包含IDE位（仅标准格式）、保留位r0/r1和4位DLC（数据长度码）。DLC指示数据段的字节数，有效值0~8，对应关系需要背：DLC=0→0字节，DLC=1→1字节……DLC=8→8字节。9~15是不允许使用的，但接收方不会报错。

(4) 数据段：0~8个字节数据，MSB（最高位）先发送。这是实际传递的负载。

(5) CRC段：由15位CRC序列和1个隐性CRC界定符组成。CRC计算范围覆盖从帧起始到数据段结束的无填充位流，采用多项式 \( X^{15} + X^{14} + X^{10} + X^{8} + X^{7} + X^{4} + X^{3} + 1 \)。这是协议中最重要的错误检测手段，任何一位翻转都会导致接收方计算出的CRC值与序列不匹配，从而触发错误帧。

(6) ACK段：包含ACK槽和ACK界定符。发送节点在ACK段发出2个隐性位。正确收到报文的接收节点会在 ACK槽发出显性位覆盖隐性位，这就是“应答”。发送节点如果在ACK槽检测到显性，就知道至少有一个接收方成功接收。注意，只有接收方参与应答，发送方自己不应答。

(7) 帧结束：7个连续隐性位，标志此帧传输结束。之后可能有帧间隔或其他帧。

2.2 遥控帧与错误帧的要点

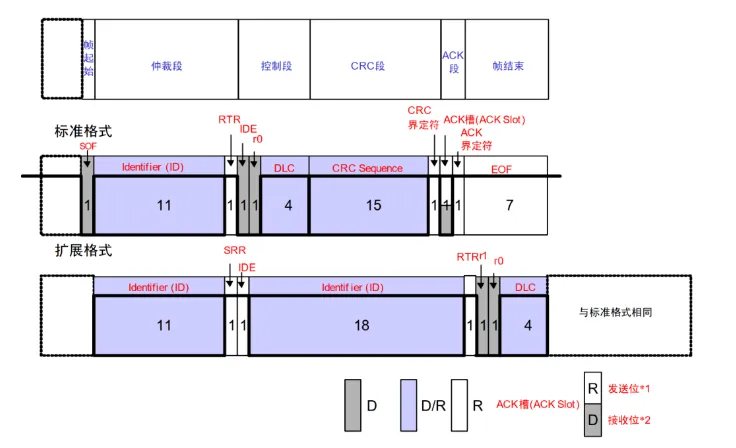

遥控帧：请求另一个节点发送数据的帧。其结构与数据帧几乎相同，区别在于：RTR位为隐性，没有数据段，DLC的内容表示请求的数据长度。当同一个ID的数据帧和遥控帧同时竞争时，数据帧因为RTR显性而获胜。

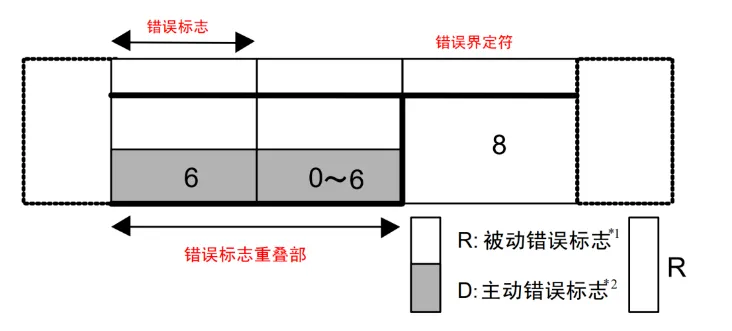

错误帧：检测到任何错误（位错误、填充错误、CRC错误、格式错误、ACK错误）的节点会发送错误帧来污染总线，让所有节点都知道出错了。错误帧由 错误标志（6个显性或隐性位）+ 错误界定符（8个隐性位） 组成。主动错误状态的节点发6个显性位作为主动错误标志，由于位填充规则被破坏，其他节点很容易检测到。错误帧发送后，原来发送帧的节点会自动启动重传，无需软件干预。

过载帧：接收节点需要延迟时发送，格式类似于错误帧（6显性+8隐性）。帧间隔用于分隔不同的帧，由3个隐性位的间歇场和总线空闲组成。如果前一帧的发送者是“错误被动”节点，其后还要插入8个隐性位的“延迟传送”。

2.3 位填充——为什么不能连续6个相同位？

从SOF到CRC序列（不含CRC界定符）之间，如果检测到5个连续的相同电平，发送器会自动插入一个相反的电平位作为填充位。接收方收到后会做相反操作去除填充位。这个机制的目的是提供足够的沿跳变，保证同步。如果在需要位填充的区域检测到第6个相同电平位，就会触发填充错误。错误帧和过载帧本身会故意违反填充规则来让大家识别。

【必背知识点】
• 数据帧7段顺序：SOF→仲裁→控制→数据→CRC→ACK→EOF。
• SOF = 1显性位；EOF = 7隐性位；ACK槽被接收器写显性。
• CRC多项式：\( X^{15}+X^{14}+X^{10}+X^{8}+X^{7}+X^{4}+X^{3}+1 \)。
• 位填充区域：SOF～CRC序列，遇5个连续相同位插入补码位。
• 标准格式11位ID，扩展格式29位ID；标准帧IDE=显性，扩展帧IDE=隐性。

三、错误管理机制：从检测到故障界定的闭环

CAN的高可靠性很大程度上来自其严密的错误检测与恢复体系。是面试和实际故障诊断的高频区。

3.1 五种错误类型

注意：多种错误可能同时发生。一旦检测到错误，节点就会在下一位或ACK界定符后开始发送错误标志（CRC错误稍有延迟）。

3.2 错误状态与计数器——故障界定的核心

每个CAN控制器内部都维护两个错误计数器：发送错误计数器（TEC）和接收错误计数器（REC）。根据它们的值，节点处于三种状态之一：

• 主动错误状态

  （TEC ≤ 127 且 REC ≤ 127）：正常参与通信，检测到错误时发送主动错误标志（6个显性位）。
• 被动错误状态

  （TEC 或 REC 在128~255）：仍可收/发报文，但发错误时只能用被动错误标志（6个隐性位），发送后还需在帧间隔中插入8个隐性的延迟传送，避免过度干扰总线。
• 总线关闭状态

  （TEC ≥ 256）：节点被彻底隔离，驱动器和接收器都不会对总线产生影响。

错误计数增减规则——需要重点记忆：

• 接收方检测到错误（非位错误在错误标志期间）时，REC +1。
• 接收方在发送完错误标志后检测到的第一个位为显性时，REC +8。
• 发送方输出错误标志时，TEC +8。
• 发送方在主动错误标志或过载标志期间检测到位错误，TEC +8；接收方类似情况，REC +8。
• 检测到连续14个显性位（主动错误标志叠加等），之后每多8个连续显性位，相关计数器再+8。
• 报文成功发送（获得应答且无错误），TEC -1（但不会小于0）。
• 报文成功接收（直到ACK间隙无错误，且成功应答），若1≤REC≤127，REC -1；若REC=0则保持不变；若REC>127则将其设置为119~127之间的值。
• 总线关闭的节点检测到总线上连续128次11个隐性位后，可以重新变回主动错误状态，同时TEC和REC清零。

【必背知识点】
• 主动错误标志：6显性位；被动错误标志：6隐性位；错误界定符：8隐性位。
• TEC ≥ 128或REC ≥ 128 → 进入被动错误状态。
• TEC ≥ 256 → 进入总线关闭状态，输出驱动器禁能。
• 成功发送一次：TEC -1；成功接收一次且1≤REC≤127：REC -1。
• 总线关闭恢复条件：检测到128次连续的“11个隐性位”序列。

3.3 位时序与同步——保证波特率和采样精度的关键

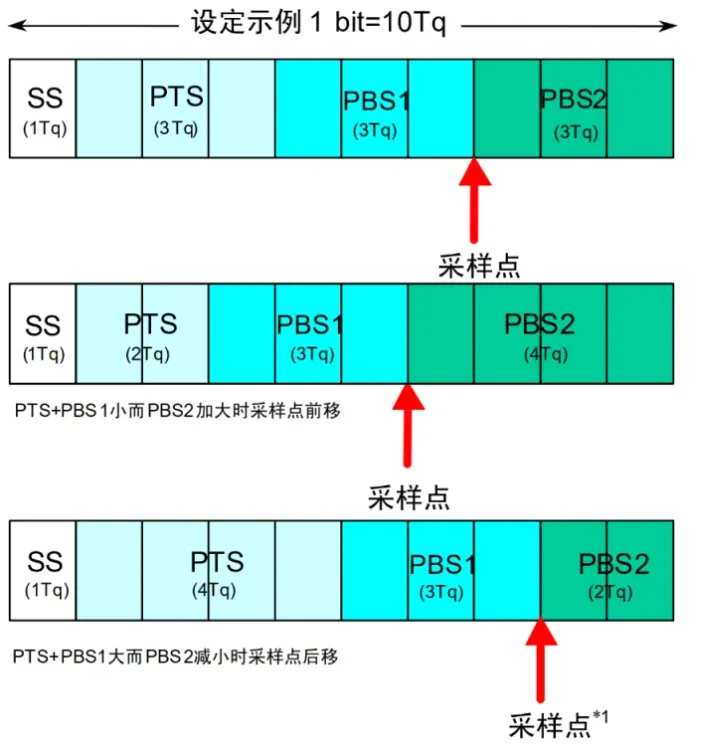

CAN的每一位时间被划分为4个可配置的段：同步段（SS）、传播时间段（PTS）、相位缓冲段1（PBS1）和相位缓冲段2（PBS2）。这些段由最小时间单位 时间份额（Tq） 构成。典型配置如1位=10Tq。采样点位于PBS1的末尾，是读取总线电平并决定位值的位置。正确设置采样点可以保证在信号最稳定时获取数据，通常设置在75%~80%的位置。

同步机制分为两种：

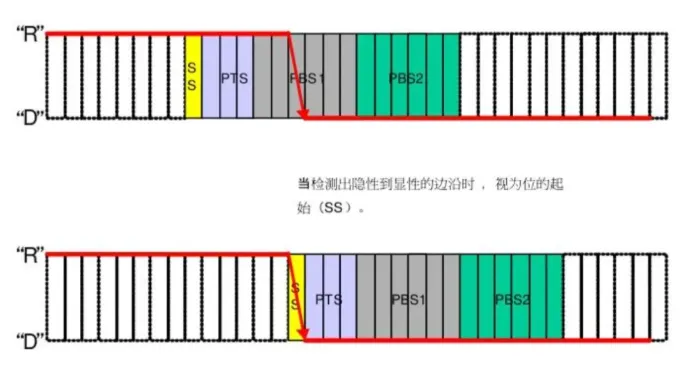

• 硬同步：

  总线空闲后检测到第一个隐性到显性的跳变沿（即SOF），接收节点强制将自己的内部位时间从同步段重新开始。不依赖SJW。

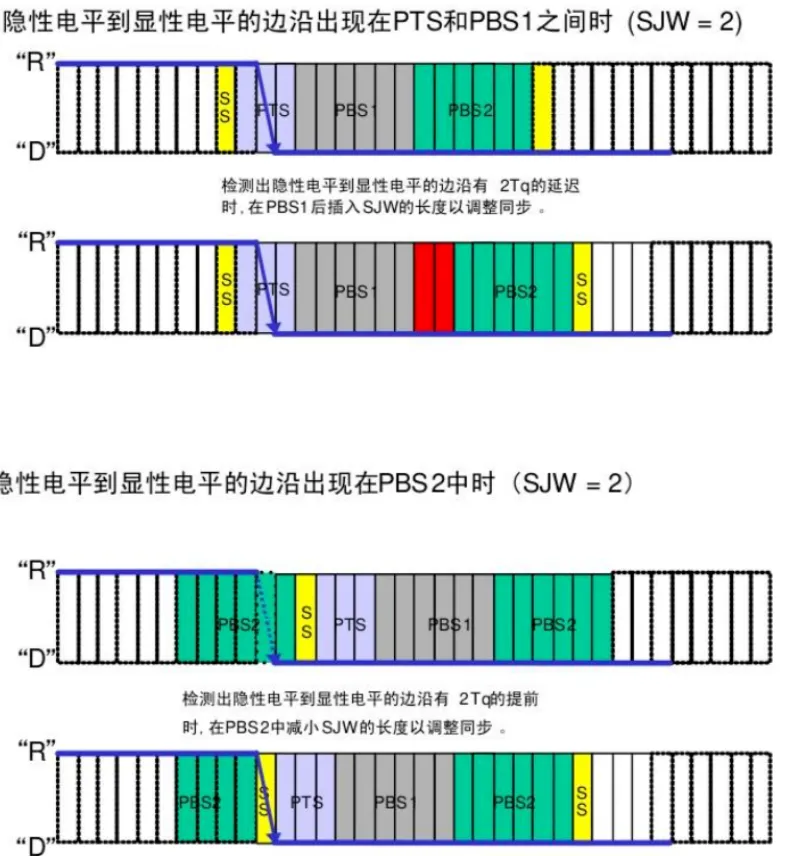

• 再同步：

  帧传输过程中遇到隐性到显性的沿时，可以通过 增长PBS1或缩短PBS2 来补偿相位误差。每次调整的最大幅度由 再同步跳转宽度（SJW） 限制，SJW一般设置为1~4Tq。


一个重要规则：一个位时间内只能进行一次同步调整，只有在上次采样点读到的值与跳变沿后的值不同时，该沿才能用于同步。同时，发送节点对自己发出的显性位引起的延迟沿不进行再同步，这防止了错误的正反馈。

所有节点的位时序必须配置为相同的波特率，采样点位置应尽量一致。利用位时序和同步，CAN可以在存在晶振误差（最高约1.58%容许偏差）的情况下保证所有节点正确采样。这就是为什么在125kbps以下甚至可以使用便宜的陶瓷振荡器。

【必背知识点】
• 一个位被分为 SS(1Tq) + PTS + PBS1 + PBS2，总Tq数可设为8~25。
• 采样点位于 PBS1 结束时刻。
• SJW 限制每次再同步的调整幅度（1~4Tq），用来补偿相位误差。
• 硬同步仅在SOF处发生，强力对齐；再同步利用后续隐性→显性跳变沿。

从物理层的显性隐性规则，到数据帧的7段结构，再到错误状态机与位时钟同步，CAN协议环环相扣。把这篇文章里的知识点吃透，配合几帧真实波形，你对车载总线的理解会上一个大台阶。碎片时间反复温习，下次排查通信故障，你一定是组里最通透的那一个。
