2.2 脚手架概况
2.2.1 脚手架基本设计信息

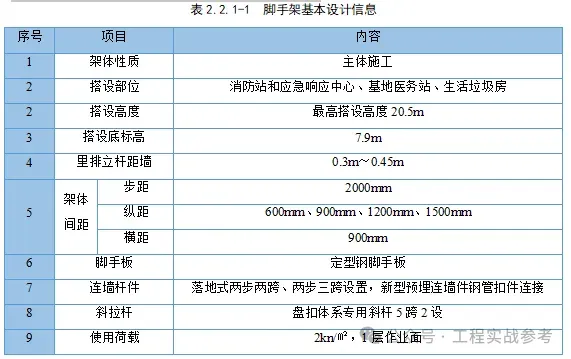

各单体外脚手架基本设计信息如表2.2.1-1所示
2.2.2 脚手架设计方案

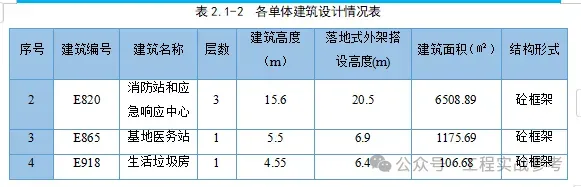

消防站和应急响应中心、基地医务站、生活垃圾房一层至屋面均采用落地式脚手架高度参照表2.1-2，其他参数参照表2.2.1-1。
2.2.3 脚手架基础设计
1、地基承载力经验算不满足要求，故对原回填土进行夯实后浇筑100mm厚混凝土（强度等级C20）垫层，待混凝土垫层具备强度后方可搭设脚手架，垫层两边比外架宽300mm，垫层外裸土用土工布覆盖，防止雨水冲刷导致垫层悬空。
2、搭设时在立杆底部铺设2m×0.2m×0.05m垫板，作为脚手架底座，垫板与混凝土垫层表面接触密实。
3、 立杆底座置于垫板之上且底面标高宜高于自然地坪150mm，保证脚手架基础不被浸泡。
2.2.4 连墙件设计
1、本工程连墙件采用新型连墙件连接，落地式双排脚手架连墙件按两步两跨设置，连墙件水平杆采用48.3×3.25mm钢管。
2、连墙件采用新型连墙件工艺，连墙杆与脚手架内外立杆相连接，连墙件必须与架体立杆相连，设置在有水平杆的盘扣节点旁。
2.2.5 斜杆设计
1、在脚手架的转角处、开口型脚手架端部应由架体底部至顶部连续设置斜杆；
2、沿架体外侧纵向每隔5跨设置两道竖向连续斜杆；
3、竖向斜杆应在双排脚手架外侧相邻立杆间由底至顶按步连续设置；
4、当设置双排脚手架人行通道时，通道两侧脚手架应加设斜杆；洞口顶部应铺设封闭的防护板，两侧应设置安全网；通行机动车的洞口，必须设置安全警示和防撞设施。
2.2.6 安全防护设计
1、沿脚手架外立杆外侧满挂蓝色安全网，封闭严密，安全网使用绑绳绷紧。转角内侧用钢筋压直并与立杆绑紧。
2、施工阶段，在作业层立面防护栏杆高度为500mm、1000mm的位置按一步一设布置防护栏杆，满铺脚手板，每一步内外两侧立杆底设置200mm高铁皮挡脚板。
3、操作层架体与结构间隙使用硬质跳板或安全兜网防护。
2.3作业条件
1、垫层、底板混凝土已完成，并达到要求强度;
2、脚手架搭设人员已落实，确保满足施工进度要求;
3、必要的临时道路、临时设施已搭设;
4、参与施工的人员已进行了技术、安全和文明施工的交底;
5、脚手架施工方案经审批后方可进行脚手架施工。

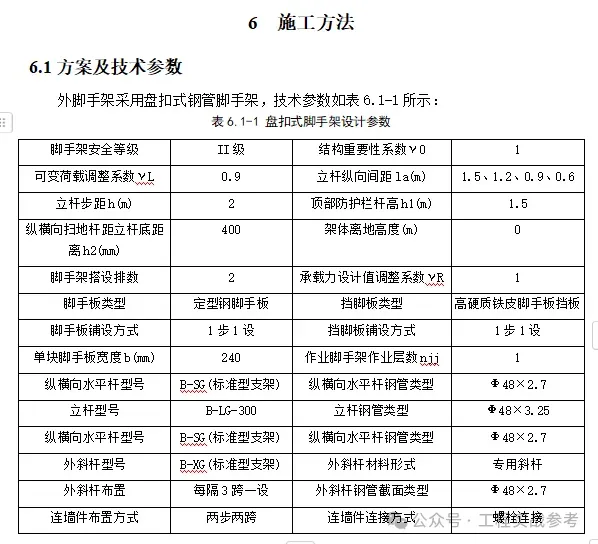

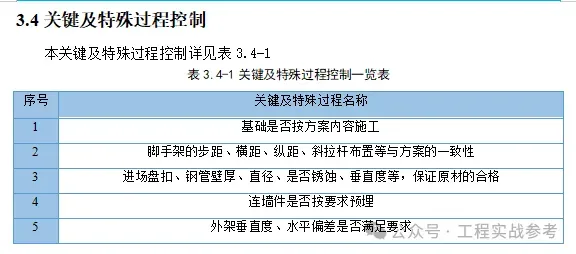

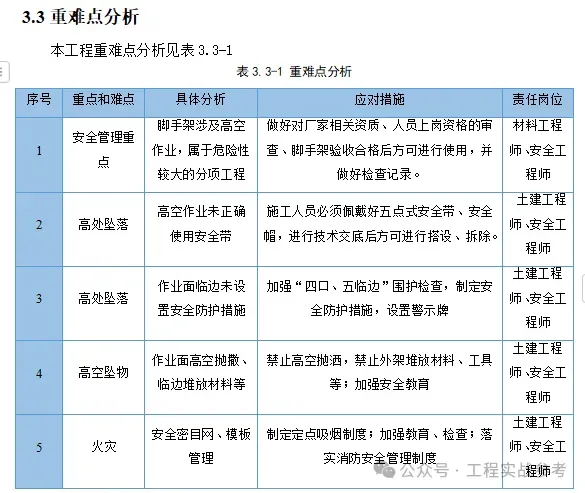

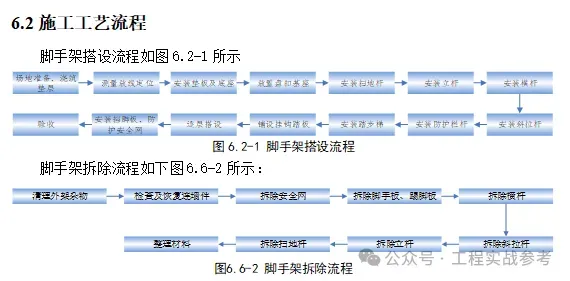

6.3施工要点
6.3.1 外架基础
脚手架基础平整、夯实至标高7.8m，混凝土硬化，基础应采用100mm厚C20混凝土硬化，垫层宽度1.5米，垫层外裸土用土工布覆盖，防止雨水冲刷导致垫层悬空。立杆底部设置垫板和底座，垫板采用规格为2000*200*50mm的木垫板。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；在四个角按照标记搭设一步高架体并拉通线定位；将垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
6.3.2 立杆设置
1、脚手架设置立杆纵距1.5m，部分1.2m、0.9m、0.6m，横距0.9m，步距2m。
2、每根立杆底部应设置底座，按施工顺序进行搭设，同时必须设置纵、横向扫地杆。
3、支撑架可调底座丝杆插人立杆长度不得小于 150mm ，丝杆外露长度不宜大于 300mm ，作为扫地杆的最底层水平杆中心线距离可调底座的底板不应大于 550mm（如图6.3.2-1所示），本工程扫地杆距地高度设计为400mm；

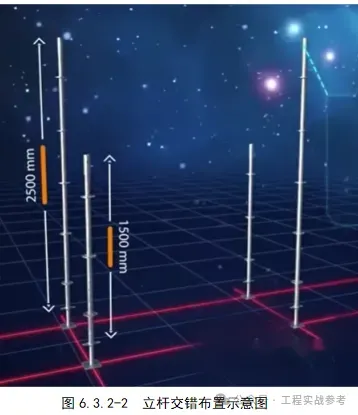

4、双排外作业架首层立杆采用不同长度的立杆交错布置，错开高度为1m，如图6.3.2-2所示
5、外架搭设到设计高度时收尾需在同一高度（如图6.3.2-3所示）
6、在出入口位置处内外两根立杆应用2.5m、1m搭设到同一高度3.5米，再继续往上搭设，防止后期搭设安全通道开洞因立杆高度不一致需切除，造成材料浪费；

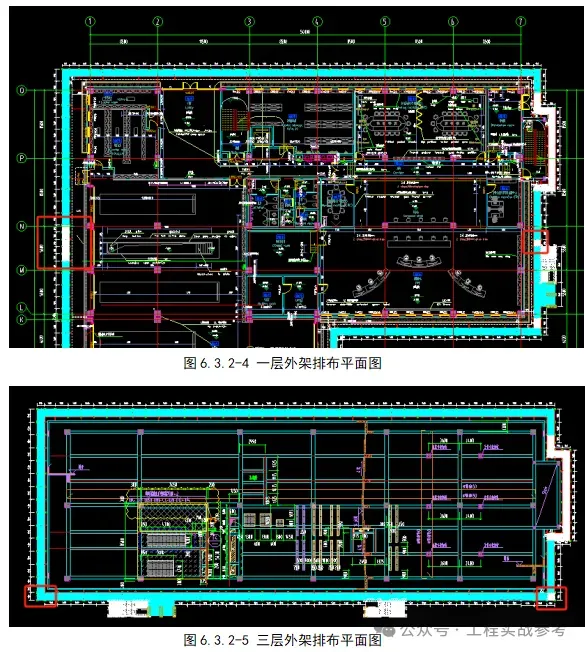

7、立杆排布必须严格按照外架排布图进行定位搭设，特别需注意楼层拐角处纵距变化（如图6.3.2-4、6.3.2-5所示）
| 加入2026《工程实战参考》会员 |
|
|
7、立杆的垂直偏差应控制在不大于架高的1/400。
6.3.3 水平杆

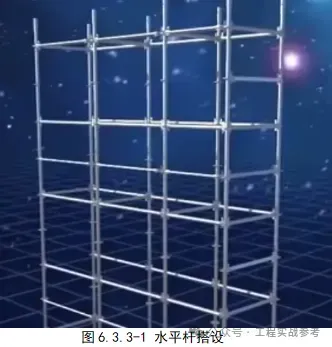

1、脚手架常规水平杆步距为2m，水平杆扣接头与连接盘的插销应用铁锤击紧至规定插入深度的刻度线，形成一个筒形体系（如图6.3.3-1所示）；
2、同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50mm；
6.3.4专用斜杆
1、在脚手架的转角处、开口型脚手架端部应由架体底部至顶部连续设置斜杆；
2、沿架体外侧纵向每隔5跨设置两道竖向连续斜杆；

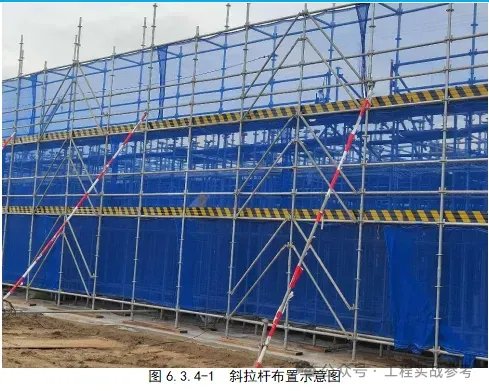

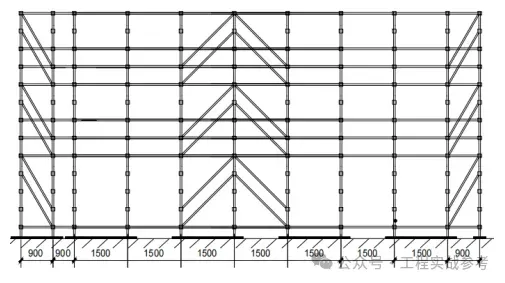

3、竖向斜杆应在双排脚手架外侧相邻立杆间由底至顶按步连续设置（如图6.3.4-1所示）；
4、当设置双排脚手架人行通道时，通道两侧脚手架应加设斜杆；洞口顶部应铺设封闭的防护板，两侧应设置安全网；通行机动车的洞口，必须设置安全警示和防撞设施。
6.3.5栏杆及脚手板设置

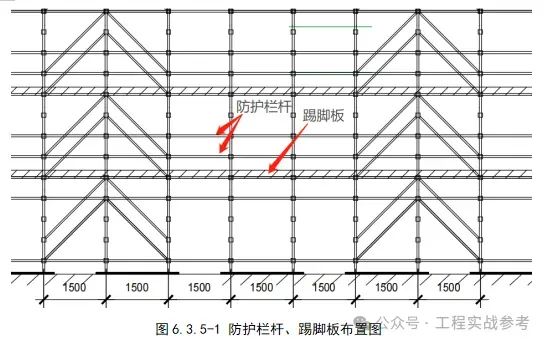

1、外立面防护栏杆设置在外立面立杆直接，按一步一设布置，设置高度为立杆的0.5m、1m位置，每一步内外立杆的底部设置200mm铁皮踢脚板。(如图6.3.5-1所示)

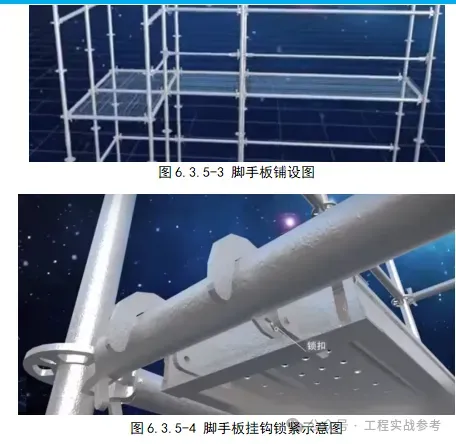

2、作业层每层采用定型钢脚手板作为脚手板，将定型钢脚手板上的爪钩安装对应位置的横向水平杆上满铺、铺稳、铺实，挂钩应处于锁住状态。(如图6.3.5-2、6.3.5-3所示)
。。。。。。
|
|
|
|
