甲类化学品仓库货架静电接地规范与安装指南
一、 静电接地系统核心组成
1. 接地极（组合式）：包括垂直接地极（角钢 50×50×5，L=2.5m）和水平接地极（镀锌扁钢 -40×4，L=5m），深埋于地下，用于将静电荷安全迅速地导入大地。
2. 接地干线：采用镀锌扁钢在仓库内沿墙或地面呈闭合环形布置，形成全库等电位接地网络，确保各接地点电位均衡。
3. 接地支线：从接地干线引出，连接至各设备、货架等需要接地的金属构件，起导电传输作用。
4. 接地端子：安装在设备或货架上的专业接地连接点，采用 M10 不锈钢螺栓连接，便于日常检查、测量与维护。
二、 甲类仓库静电接地系统安装示意图

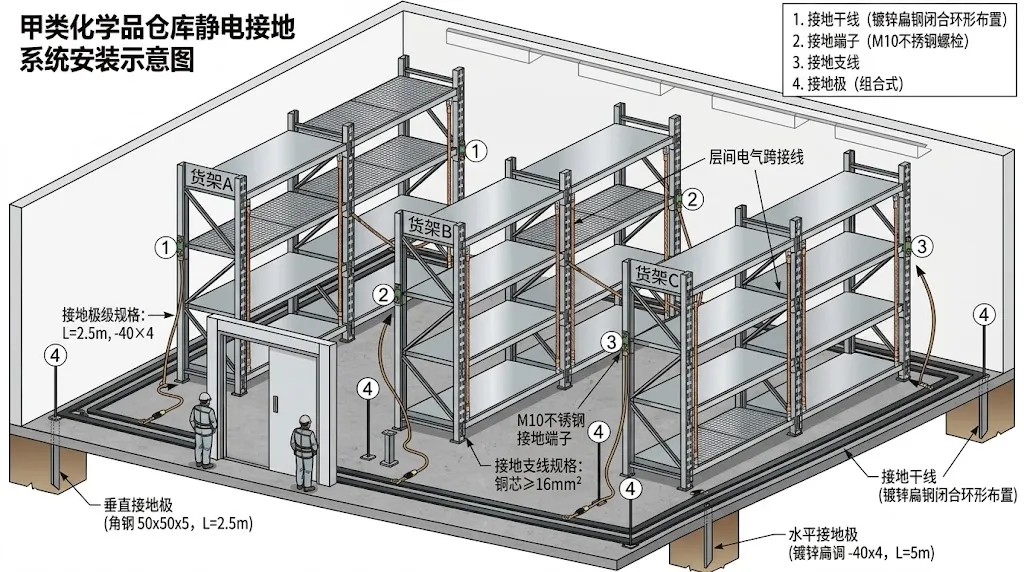

图 1：甲类化学品仓库静电接地系统三维安装示意图（含货架层间电气跨接与闭合环形接地干线）
三、 接地线材质与规格选择
| 用途类别 | 材质要求 | 规格 / 最小截面积要求 |
| 静电接地干线（地上） | 镀锌扁钢 | 截面积 ≥ 100 mm²，厚度 ≥ 4 mm |
| 固定设备接地支线 | 多股铜芯电线 / 镀锌圆钢 / 镀锌扁钢 | 16 mm² 铜芯 / Φ8 镀锌圆钢 / 12×4 镀锌扁钢 |
| 移动设备连接线 | 铜芯软绞线 / 橡套铜芯软电缆 | ≥ 10 mm² |
| 振动频繁器件连接 | 铜芯软绞线（严禁使用单股线及金属链） | ≥ 6 mm² |
四、 静电接地线敷设要求与连接规范
1. 敷设与布局要点：
接地干线闭合环形布置：接地干线宜在仓库内采用闭合环形布置。（依据：SH/T 3097-2017 第 4.6.2 条 b 款）
多标高层连接：不同标高层接地干线之间至少应有两处电气连接。（依据：SH/T 3097-2017 第 4.6.2 条 b 款）
敷设埋深：接地干线应沿墙或地面暗敷，埋深不小于 0.6m，且应便于后续检查维修。
三大红线禁止：① 严禁利用电源零线作为防静电接地线；② 不得与防直击雷的专设引下线共用；③ 不得采用串联接地。（依据：GB 12158-2024 第 4.2.2.2 条）
2. 设备与构件连接方式：
固定设备：固定设备接地端子与接地支线应采用螺栓连接，禁止采用简单缠绕法。（依据：SH/T 3097-2017 第 4.8.1 条 a 款）
振动/位移设备：存在振动或位移的物体，应采用挠性线进行跨接连接。（依据：SH/T 3097-2017 第 4.8.1 条 b 款）
移动式设备：移动式设备应采用专用连接夹头、鳄式夹钳或电瓶夹头连接。（依据：SH/T 3097-2017 第 4.8.1 条 c 款）
五、 货架静电接地专项规范
强制接地范围：甲类仓库内所有金属货架均属于对地绝缘静电导体，必须全部进行静电接地。（依据：GB 12158-2024 第 4.1.1 条；GB 50058-2014 第 5.5.1 条）
货架接地具体要求：
双点接地原则：每组货架至少设置 2 处接地端子，分别位于货架两侧立柱下部。
端子固定标准：接地端子采用 M10 不锈钢螺栓焊接或机械固定在货架立柱上。
层间电气跨接（重点）：多层货架各层之间必须采用铜芯软绞线进行电气跨接，保证货架上下整体等电位导通。
支线规格要求：货架接地端子通过接地支线（≥16mm² 铜芯线）连接至最近的闭合接地干线。
连接位置要求：接地连接点应满足不易受外力损伤、便于检查维修、不妨碍作业，且必须避开易积聚可燃混合物及易锈蚀的地点。（依据：SH/T 3097-2017 第 4.4.2 条）
