实战|用 AI 写 CAD 插件:单线变层板侧板(附源码+提示词)
实战|用 AI 写 CAD 插件:单线变层板侧板(附源码+提示词)这是《零基础 CAD 插件从 0 到 1》第 9 篇
没有多余设置，和平时用 CAD 命令的操作一模一样，拿到手就能用。
做全屋定制的设计师都知道，我们一般画内部结构都是先分好门板，再去定内部结构，当把门板的图复制过来后画内部结构就得去做左右偏移，操作起来还是很繁琐的。特别有时候偏移错了门缝就对不到。拆单就会发现问题。
今天咱们用 AI 写一个提升画板效率的 CAD 插件：选中单线一键生成板厚。不用反复偏移。直接节省操作步骤，并支持设置厚度，设置板厚方向，是居中还是左偏移还是右偏移。
先看效果：选一根线，秒变标准板件

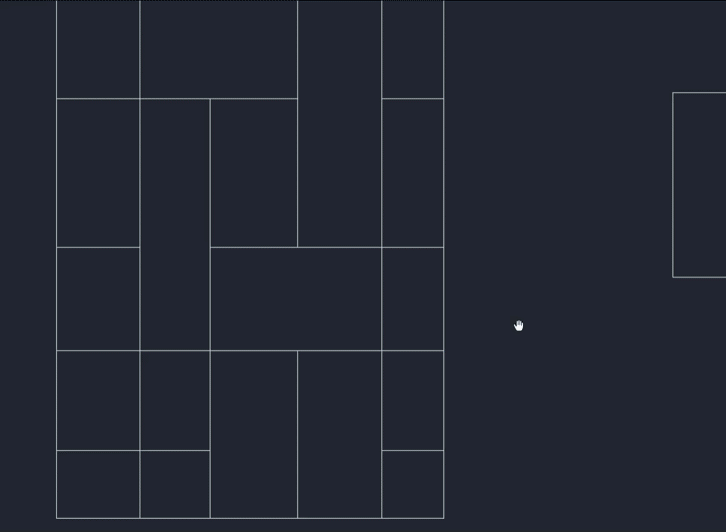

先上动图看实际操作：
实例演示
不用反复输偏移命令，删除多余的线。
这个插件解决了什么问题？
针对画板件的重复劳动痛点，做了几个核心优化：
- 一键单线转板件
选中定位单线，一键生成对应厚度的双线板件，不用再手动输入偏移距离、来回修剪。 - 板厚灵活可调
默认常用的 18mm 板材厚度，也可以根据需求自己改数值，适配 9mm、25mm 等不同板材。 - 批量转换高效
支持同时选多根单线，一次性全部转成板件，几十根线也能几秒搞定，不用一根根改。
交互设计：贴合画图习惯，三步搞定
完全按照设计师日常画线的操作逻辑设计，不用学新操作：
- 启动命令
：输入 KJBoard回车，启动转换功能 - 选择单线
：框选要转成板件的定位单线 生成板件 ：无需多余操作，命令会自动判定，是竖线还是横线
核心干货：给 AI 的精准提示词
还是那句话
用 AI 写插件出来的功能不对，本质是需求没说细。AI 就像助理，你说清楚规则，它才能做准。下面是实测多轮、输出稳定能用的提示词模板，直接复制就能用：
| 角色设定 功能需求 ：开发一个「单线转层板侧板」插件，具体要求： KJBoard输出要求： |
写提示词的核心原则
- 先定身份
先让 AI 进入专业 CAD 开发的角色，避免用错 API、写出行外代码。 - 再划边界
明确命令名、CAD 版本、运行环境，从根源减少兼容问题和报错。 - 讲清规则
怎么选、怎么生成、图层怎么分，每一步规则都说死，不给 AI 自由发挥的空间。 - 固定格式
要完整代码、要注释、要部署说明，都明确提出来，输出直接能用。
照着这个结构写，AI 输出代码的可用率至少提升 80%。
其实AI给的东西好不好，就看你提示词写得好不好细不细。
核心源码分享
using System;using System.Collections.Generic;using Autodesk.AutoCAD.ApplicationServices;using Autodesk.AutoCAD.Colors;using Autodesk.AutoCAD.DatabaseServices;using Autodesk.AutoCAD.EditorInput;using Autodesk.AutoCAD.Geometry;using Autodesk.AutoCAD.Runtime;namespace KJBoardPlugin{/// <summary>/// 单线转层板/侧板插件/// 命令：KJBoard/// 流程：选择直线[S设置板厚] → 回车 → 淡黄预览 → 点击确认 → 恢复颜色 + 删原线/// </summary>public class KJBoardCommand{private const double DefaultThickness = 18.0;// 预览色：淡黄色private static readonly Color PreviewColor = Color.FromRgb(255, 255, 150);[CommandMethod("KJBoard")]public void KJBoard(){Document doc = Application.DocumentManager.MdiActiveDocument;Editor ed = doc.Editor;Database db = doc.Database;double thickness = DefaultThickness;// 选择过滤器：只允许 LINESelectionFilter sf = new SelectionFilter(new TypedValue[] {new TypedValue((int)DxfCode.Start, "LINE")});// ============ 1. 循环提示：选择直线 或 [S]设置板厚 ============PromptSelectionResult psr = null;while (true){PromptSelectionOptions pso = new PromptSelectionOptions();pso.MessageForAdding =$"\n请选择直线 (当前板厚 {thickness:F1}mm)";// 添加 [设置板厚(S)] 关键字，AutoCAD 自动拼到提示末尾pso.Keywords.Add("S", "S", "设置板厚");psr = ed.GetSelection(pso, sf);// ESC 取消if (psr.Status == PromptStatus.Cancel){ed.WriteMessage("\n已取消。");return;}// 用户按了 S（只有一个关键字，判定状态即可）if (psr.Status == PromptStatus.Keyword){PromptDoubleOptions pdo = new PromptDoubleOptions($"\n请输入板厚(mm) <{thickness:F1}> ");pdo.DefaultValue = thickness;pdo.UseDefaultValue = true;pdo.AllowNegative = false;pdo.AllowZero = false;PromptDoubleResult pdr = ed.GetDouble(pdo);if (pdr.Status == PromptStatus.OK)thickness = pdr.Value;continue; // 回到选择提示}// 正常选到对象if (psr.Status == PromptStatus.OK){if (psr.Value.Count == 0){ed.WriteMessage("\n未选择直线，请重新选择。");continue;}break;}}double halfThickness = thickness / 2.0;// ============ 2. 计算偏移双线 ============List<Line> previewLines = new List<Line>();List<ObjectId> sourceIds = new List<ObjectId>();List<int> sourceColors = new List<int>();int layerCount = 0;int sideCount = 0;using (Transaction tr = db.TransactionManager.StartTransaction()){foreach (SelectedObject so in psr.Value){if (so == null) continue;Line srcLine = tr.GetObject(so.ObjectId, OpenMode.ForRead) as Line;if (srcLine == null) continue;sourceIds.Add(so.ObjectId);sourceColors.Add(srcLine.ColorIndex);Point3d sp = srcLine.StartPoint;Point3d ep = srcLine.EndPoint;// 方向判断：水平→层板；垂直→侧板double dx = Math.Abs(ep.X - sp.X);double dy = Math.Abs(ep.Y - sp.Y);if (dx >= dy) layerCount++;else sideCount++;// 法向量Vector3d dir = (ep - sp).GetNormal();Vector3d normal = new Vector3d(-dir.Y, dir.X, 0);// 对称偏移半个板厚Line l1 = new Line(sp + normal * halfThickness, ep + normal * halfThickness);Line l2 = new Line(sp - normal * halfThickness, ep - normal * halfThickness);l1.Color = PreviewColor;l2.Color = PreviewColor;previewLines.Add(l1);previewLines.Add(l2);}}if (previewLines.Count == 0) { ed.WriteMessage("\n未生成任何板件。"); return; }// ============ 3. 临时插入数据库作为预览 ============List<ObjectId> previewIds = new List<ObjectId>();using (Transaction tr = db.TransactionManager.StartTransaction()){BlockTable bt = tr.GetObject(db.BlockTableId, OpenMode.ForRead) as BlockTable;BlockTableRecord btr = tr.GetObject(bt[BlockTableRecord.ModelSpace],OpenMode.ForWrite) as BlockTableRecord;foreach (Line ln in previewLines){btr.AppendEntity(ln);tr.AddNewlyCreatedDBObject(ln, true);previewIds.Add(ln.ObjectId);}tr.Commit();}ed.UpdateScreen();// ============ 4. 等待用户点击确认（已移除 UserInputControls 那行） ============PromptPointOptions ppo = new PromptPointOptions("\n点击鼠标左键确认生成板件，或按 ESC 取消 ");PromptPointResult ppr = ed.GetPoint(ppo);if (ppr.Status != PromptStatus.OK){// 取消：删除预览线using (Transaction tr = db.TransactionManager.StartTransaction()){foreach (ObjectId id in previewIds){Entity ent = tr.GetObject(id, OpenMode.ForWrite) as Entity;if (ent != null) ent.Erase();}tr.Commit();}ed.UpdateScreen();ed.WriteMessage("\n已取消，未生成板件。");return;}// ============ 5. 确认：恢复颜色 + 删除原线 ============using (Transaction tr = db.TransactionManager.StartTransaction()){// 5.1 恢复颜色for (int i = 0; i < previewIds.Count; i++){Entity ent = tr.GetObject(previewIds[i], OpenMode.ForWrite) as Entity;if (ent != null){int srcIdx = i / 2;ent.ColorIndex = (srcIdx < sourceColors.Count)? sourceColors[srcIdx]: 256;}}// 5.2 删除原线foreach (ObjectId id in sourceIds){Entity ent = tr.GetObject(id, OpenMode.ForWrite) as Entity;if (ent != null) ent.Erase();}tr.Commit();}ed.UpdateScreen();// ============ 6. 统计输出 ============ed.WriteMessage($"\n绘制完成！共生成 {layerCount} 个层板，{sideCount} 个侧板 " +$"(板厚 {thickness:F1}mm)。");}}}
用 AI 开发插件的完整流程
这类效率型小插件，用 AI 分步开发，上手最快：
- 需求拆解
把 “单线转板件” 拆成「选择直线→偏移生成→设置参数→实时预览」几个模块，逐个让 AI 实现，不要一次性丢完整需求。 - 分步验证
先写选择和偏移逻辑，测准生成的板厚和方向；再加可调参数，实时预览。每一步跑通再往下，出问题好定位。 - 实测优化
拿真实柜体图测试：比如斜线、短线、不同角度的线，看生成的板件是否正常；把遇到的问题丢给 AI，让它优化偏移逻辑。 - 细节调整
比如默认板厚、预览颜色、线型，都可以根据自己的出图标准改，让 AI 直接调参数就行。
成品领取 / 下期预告
成品插件直接领
不想自己折腾的朋友，关注公众号 「下班让AI教我做插件」，后台回复 「层板侧板」，直接领取编译好的 DLL 插件文件，NETLOAD 加载即用或者使用插件加载工具。 完整工程源码 拿到手就能使用。
下期预告
下一篇咱们继续深化设计提效工具：设置标注
