大模型时代的文档解析地基:PP-DocLayout 从检测到阅读顺序的完整拆解

大模型时代，"喂数据"的瓶颈越来越前移到了文档解析上。一份 PDF 想变成能训练大模型的结构化语料，第一步往往不是 OCR，而是版面检测——先框出"哪里是标题、哪里是正文、哪里是公式和表格"，后面的 OCR、公式识别、表格识别、KIE (Key Information Extraction，关键信息抽取) 才有意义。

PP-DocLayout 就是百度 PaddlePaddle 团队为这条流水线打造的版面检测模型。它先后迭代发布了多个版本，而最早的 V1、V2 基本就囊括了它的核心技术：V1 靠"知识蒸馏 + 半监督伪标签"把一个轻量检测器做到了 SOTA；V2 在检测之上又级联了一个"神经网络阅读顺序（Reading Order）"模块，让模型不仅回答"页面上有什么、在哪里"，还回答"这些区域该按什么顺序读"。所以本文就以这两代为主线，先讲 V1，再讲 V2。

一、背景：现有版面检测痛点

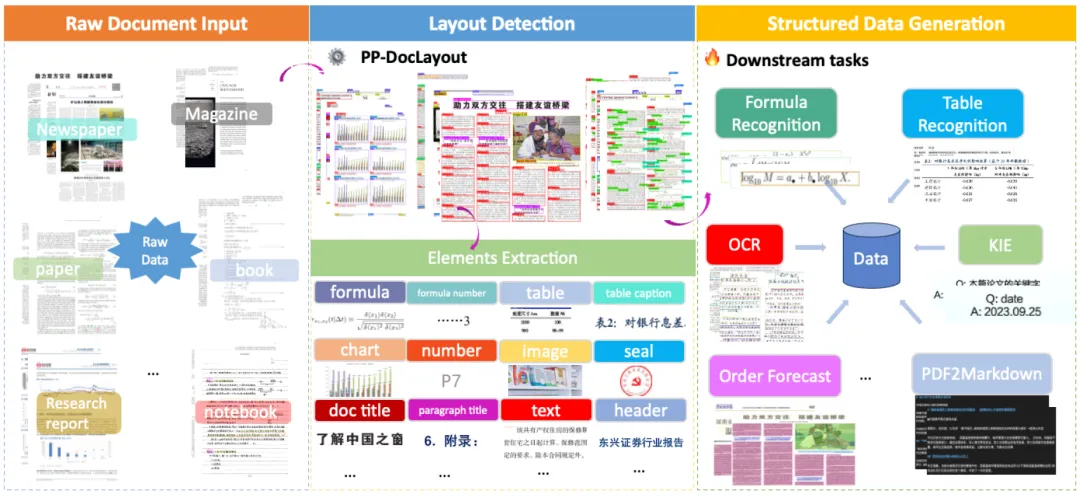

版面检测（Document Layout Analysis，DLA）是文档智能的前置步骤。整条链路是这样的：

原始文档（论文/杂志/报纸/研报/书籍/合同/手写…）    → 版面检测（PP-DocLayout）    → 元素抽取（formula / table / chart / image / title / text …）    → 下游任务（公式识别 / 表格识别 / OCR / KIE / PDF2Markdown）    → 结构化训练数据

已有版面检测模型有三个突出痛点：

1. 1. 跨文档类型泛化差。多数方法只在学术论文上训练，遇到杂志、报纸、研报、手写笔记就崩。
2. 2. 细粒度类别缺失。缺少完整的类别定义——比如行内公式和行间公式不区分、脚注/页眉/页脚常被当成 "abandon" 忽略掉，逼得系统去堆辅助模型，复杂又低效。
3. 3. 实时性不足。很多 SOTA 模型太慢，无法支撑大规模数据构建。

PP-DocLayout（V1）的定位就是一个统一的高精度 + 实时版面检测模型：23 个细粒度类别，覆盖中英文论文、杂志、报纸、研报、试卷、书籍、合同、手写笔记、表格等多种文档；并提供 L / M / S 三档，分别对应高精度、精度速度平衡、轻量高速三种需求。

二、V1 能检测什么，以及它的两项核心技术

2.1 V1 检测哪些类别

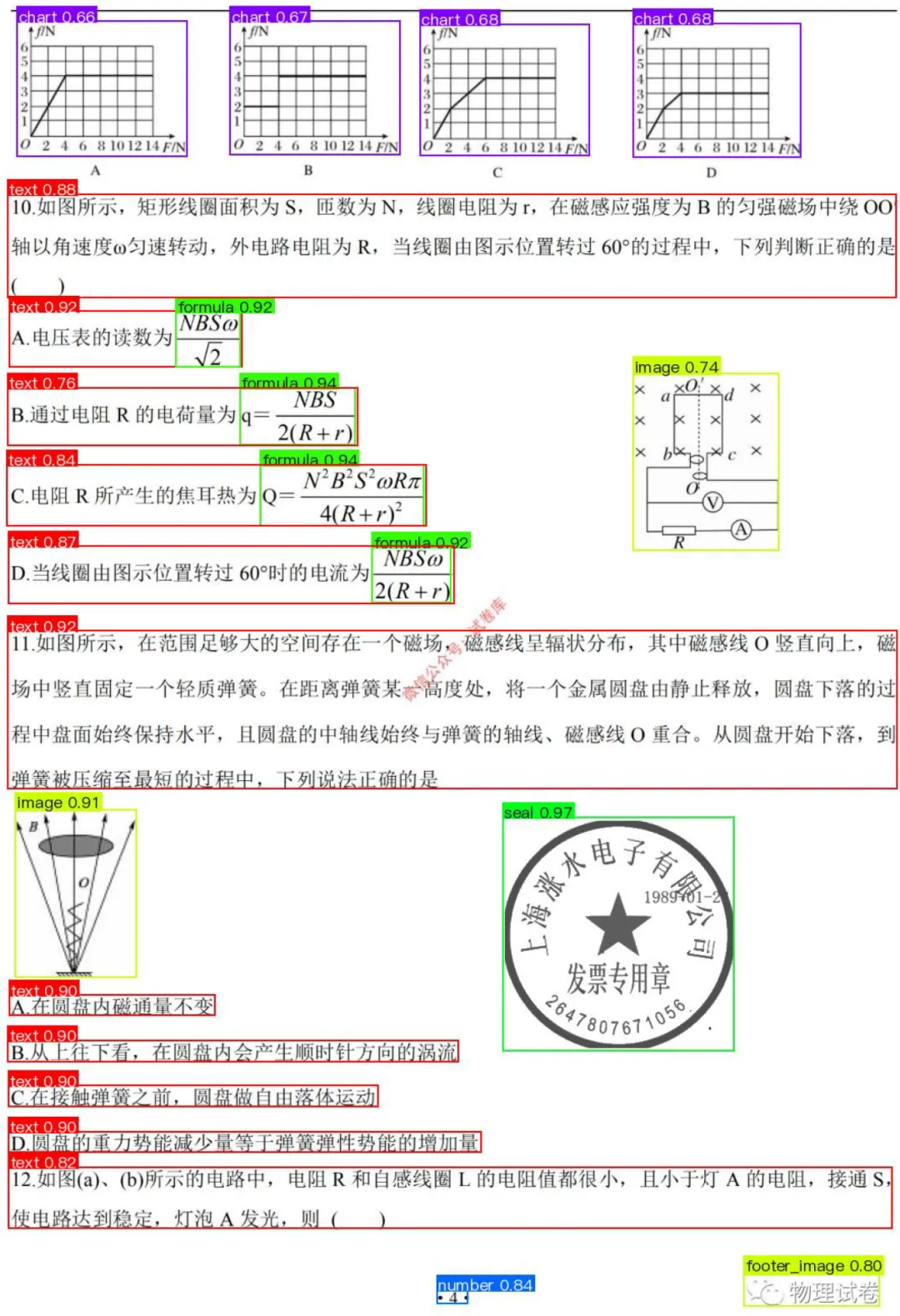

V1 定义了 23 个版面类别，比 DocLayout-YOLO 之类把标题/正文/图统统压成几个大类的方案细得多：

V1 有 L / M / S 三档，分别基于不同架构构建：

也就是说：只有 L 是 RT-DETR-L，M 和 S 都是 PicoDet 系列。 三者的训练方式也不同——L 靠知识蒸馏拿到一个强 backbone 再训检测器，M/S 则靠 L 生成的半监督伪标签来训。这正好对应 V1 的两项核心技术，下面分别展开。

2.2 核心技术一：Backbone 知识蒸馏

为什么需要蒸馏？ L 的 backbone 是轻量的 PP-HGNetV2-B4（约 15.6M 参数）。这么小的 CNN 如果只靠 3 万张检测标注从头训，很难学到足够通用的文档视觉先验——字体、纹理、公式排布、表格线、版式结构这些东西，需要大规模文档才能见得广。直接训检测器，泛化能力会受限。

思路于是变成：找一个见过海量文档的大模型当"老师"，把它的文档视觉知识低成本地灌进这个小 backbone，再拿去初始化检测器。

教师怎么选？ 选的是 GOT-OCR2.0 的视觉编码器 Vary-VIT-B（约 93.4M 参数）。它经过大规模文档数据训练，具备很强的文档理解能力，正好是我们想迁移的那种"文档视觉表征"。蒸馏时把它冻结当教师，只训学生。

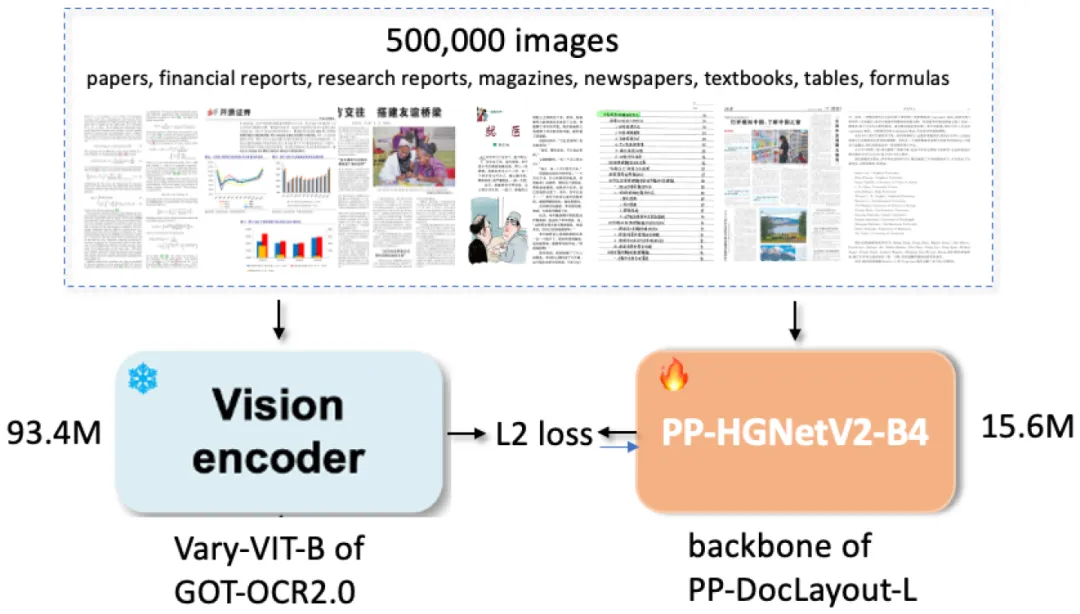

蒸馏框架如下：

文档图像 768×768    ├─> 冻结的 Vary-VIT-B（教师，93.4M）─────────> F_T [B,D]    └─> PP-HGNetV2-B4（学生，可训练，15.6M）─────> F_S [B,P]                                                     │                                           Linear(P,D) 投影 φ                                                     │                                        MSE( F_T , φ(F_S) )

因为教师维度  和学生维度  一般不相等，中间加一个可学习的线性投影  把学生对齐到教师维度。蒸馏损失就是标准的特征回归 / MSE：

教师特征 stop-gradient，梯度只更新学生 backbone 和投影层 。

注意：具体蒸哪个 stage/token，论文没细说。 论文只给了  和  这两个二维形状——没有空间维 ，也没有 token 数 ，说明特征已经被聚合成"每张图一个向量"。但从哪个 stage 取、怎么 pooling，论文没公开。最自然的实现是：学生末级 stage 特征  做 Global Average Pooling 得到 ，教师侧做 token pooling 或取特殊 token 得到 。

蒸馏值多少？ 论文消融显示，backbone 蒸馏把 PP-DocLayout-L 从 89.3 提到 90.4 mAP（+1.1）。

2.3 核心技术二：半监督伪标签

L 训好之后，怎么把能力低成本地传给 M/S？V1 用的是离线伪标签。整个流程要先理清楚数据是怎么用的：

• • 先用约 3 万张人工标注数据（外加约 500 张评估图）把 L 训练好——这批是有 bbox + class 的检测标注，来自百度图片搜索及 DocLayNet、PublayNet 等公开数据。
• • 此外还有大量无标注文档图。用训练好的 L 给这些图打标，产出的伪标注拿去训练 M / S。

注意，这里的师生和上面蒸馏那套完全是两套：

串起来就是：

Vary-VIT-B ─蒸馏→ PP-HGNetV2-B4 ─初始化→ PP-DocLayout-L ─生成伪标签→ PP-DocLayout-M/S（迁移图像级视觉特征）              （迁移检测框 + 类别）

打标过程是怎样的？ 简单说就是"L 预测 → 按类别用不同阈值过滤 → 留下合理的框"。

PP-DocLayout-L(无标注 image)  → candidate box_i + class logits_i[23]  → 由 logits 算出预测类 class_i 与概率 score_i  → 若 score_i > τ[class_i]（该类专属阈值）：保存 box_i + class_i  → 否则：丢弃

每个框的分类类别 class_i 和 分数 score_i， 均由模型输出的 class logit得到，即：

保存下来的标注结构是：

{ "bbox": [xmin, ymin, width, height], "category_id": 7 }

为什么要"不同类别不同阈值"？ 统一用 0.5 会有问题：正文文本很容易拿高分，而印章、页脚图片这类长尾类置信度分布偏低，一刀切会让各类 precision/recall 严重失衡。V1 改成在有标注验证集上，对每一类单独扫描阈值、最大化该类 F1：

流程为：

对类别 c：  1. PP-DocLayout-L 在有标注验证集上推理  2. 扫描候选阈值 tau  3. 将预测框与 GT 按检测规则匹配  4. 计算 precision_c(tau) 和 recall_c(tau)  5. 计算 F1_c(tau)  6. 保存使 F1 最大的 tau_c*

于是得到 23 个阈值 。最后把人工标注数据和伪标注数据合并，一起训 M/S。

半监督值多少？ 论文消融里这一招对轻量模型收益明显：

三、V1 的训练与性能

3.1 三套数据与三阶段训练

检测数据来自百度图片搜索以及 DocLayNet、PublayNet 等公开数据，覆盖中英文论文、杂志、报纸、研究报告、试卷、书籍、合同、手写笔记和表格等文档。每个检测实例的训练标注需要 image_id + bbox + category_id。

对应地，V1 的训练是三阶段，而不是一步到位：

阶段 ① 蒸馏训练 PP-DocLayout-L 的 backbone    Teacher: Vary-VIT-B（93.4M，冻结）    Student: PP-HGNetV2-B4（15.6M）    数据:    约 500,000 张文档图（公式/金融文档/科技论文/学位论文/表格等五大领域）    输入:    768×768，50 epoch，AdamW（β1=0.9, β2=0.999）阶段 ② 有监督端到端训练 PP-DocLayout-L    用蒸馏后的 B4 初始化 backbone → 接 HybridEncoder + Decoder + 检测头    用人工标注的 bbox/class 做检测训练    100 epoch，8×V100，每卡 batch size 2（总 bs 16），lr 1e-4，约 26 小时阶段 ③ 半监督训练 PP-DocLayout-M / S    用训练好的 L 给无标注图打伪标签（每类自适应阈值过滤）    人工标注 + 伪标注合并，训练 PicoDet 系列的 M/S

蒸馏预训练、检测训练、检测推理的输入分辨率各不相同，分别如下：

3.2 性能表现

L 用 30.94M 参数拿到 90.4 mAP、T4 上 74.6 FPS；S 只有 1.21M 参数，CPU 上都能跑到实时。

四、V2：在检测之上叠加阅读顺序

V2 没有单独论文，下面的解读基于 PaddleX / PaddleOCR / HuggingFace 的公开实现。它的演进关系是：

PP-DocLayout-L（论文 V1，23 类）    └─> PP-DocLayout_plus-L（更丰富数据，20 类）            └─> PP-DocLayoutV2                    = RT-DETR-L 检测底座                    + 25 类检测定义                    + 级联 Reading Order 网络

和 V1-L 摆在一起看，差异一目了然：

概括起来，V2 相对 V1 有三点改进：

1. 1. 自适应阈值：V1 已有"不同类别不同阈值"的思想，V2 在检测过滤阶段继续沿用每类阈值，只是数值针对 25 类重新设定（正文/标题/公式约 0.4、seal 约 0.45、其余多为 0.5）。
2. 2. 阅读顺序（Reading Order）：这是 V2 的核心新能力——除了"有什么、在哪里"，还回答"这些区域该按什么顺序读"。检测分支产生候选区域，排序分支再对这些区域做全局关系推理。
3. 3. 检测类别扩展：从 23 类调整到 25 类，把一些语义拆得更细。

第 3 点的 25 类如下：

相对 V1 的关键变化：formula 拆成 inline_formula + display_formula；新增 vertical_text（竖排文本）、reference_content（单条参考文献）、vision_footnote（图/表说明或脚注）；把 figure_title / table_title / chart_title 统一到 figure_title。

自适应阈值和类别扩展都是"顺理成章"的小改进，V2 真正的重点是阅读顺序——下面单开一节详细拆解。

五、V2 的 Reader Order 到底怎么工作

这是 V2 的灵魂。核心一句话：它不是"从上到下、从左到右"的坐标排序，而是一个区域级的两两先后关系模型。

模型学的问题不是"区域 i 的绝对序号是几"，而是：

对任意两个区域 i、j，i 是否应该在 j 之前阅读？

然后把所有 pairwise 关系合成为一个全序。整个 Reader Order 分支和检测器是级联的（不是端到端一张网）：

输入 image [B,3,800,800]  ├─ RT-DETR-L → raw boxes [B,300,4] + class logits [B,300,25]  ├─ 每类置信度阈值过滤 → N 个有效区域（N ≤ 300）  ├─ 区域 embedding [B,N+2,512]  ├─ 6 层 Spatial-aware Transformer → [B,N+2,512]  ├─ 去掉 START/END，GlobalPointer → order logits [B,N,N]  └─ pairwise vote + argsort → 每个区域的 order_rank

下面严格按数据流逐层展开。

5.1 从检测结果到有效区域

Reader Order 的输入来自检测器，检测器最后一层 decoder 给出 raw_bboxes [B,300,4]（归一化 ）和 logits [B,300,25]。对每个 query  取预测类、算概率、按该类阈值判定是否保留：

（每类阈值不同：正文/标题/公式约 0.4，seal 约 0.45，其余多为 0.5。）留下  个有效区域（），框从  转成  后乘 1000 裁剪：

这一步把连续的归一化坐标离散成整数索引——下一节的 bbox embedding 是用查表（Embedding 层）来编码位置的，查表需要整数桶（0..1023），所以先把坐标量化到 0..1000， 这个类似 LayoutLM 的离散版面坐标系，好处是让排序网络与原图实际像素尺寸彻底解耦。

5.2 区域 embedding：把每个框变成一个 512 维向量

排序网络的输入不是 OCR 文本，而是把每个有效检测框转成一个 512 维向量，再送进 6 层 Transformer。每个区域的 512 维 embedding 由四部分相加得到：

下面逐个说这四部分怎么来。

①  —— token embedding。 区域序列拼成 [START], region_1, …, region_N, [END], [PAD]…，词表只有 4 个占位 token（不是 OCR 文本）：

所有普通区域在这一项上都是同一个 [PRED] embedding。最大 query 数 300，典型序列最多 302 个有效位置（加 START/END），配置预留最大一维位置数 514。

②  —— 一维序列位置 embedding。position_embedding(position_id)，编码区域当前被送入网络时的序列位置（训练时这个顺序会被随机打乱，防止模型偷看输入下标）。

③  —— 二维绝对框 embedding。 对每个  框的四条边加宽高共 6 个量分别查表再拼接，最后线性投影到 512：

x_left:   Embedding(1024,171)     width:  Embedding(1024,170)y_transform: translateY(    Embedding(1024,171)     height: Embedding(1024,170)x_right:  Embedding(1024,171)     拼接维度 = 4×171 + 2×170 = 1024 → Linear(1024,512)y_bottom: Embedding(1024,171)

（宽高由 、 得到并裁剪到 0..1023——这就是 5.1 把坐标量化到 1000 的用处。）

④  —— 类别 embedding。 检测类别先经过一张 class_order 映射表，把 25 个检测类归并成约 16 个排序语义类，再查 label_embedding → Linear(512,512)：

class_order 这个名字容易让人误以为是"类别优先级表"，其实不是——这些 ID 只是类别 embedding 的索引，不是排序位置。paragraph_title→0 绝不表示段落标题一定排第 0 位；真正的顺序仍由后面的 Transformer + GlobalPointer 预测。归并是因为阅读顺序关心区域"在文档结构中的角色"，image/table/chart 都作为整体视觉块参与顺序判断，没必要完全分开。

四部分相加后再过 LayerNorm 和 Dropout：

E_i → LayerNorm(512) → Dropout(0.1) → hidden_states [B,L,512]

这就是喂给 6 层 Transformer 的 [B, N+2, 512]。

5.3 6 层 Spatial-aware Transformer

Transformer 之前，先补一件事：二维相对几何 bias。5.2 的绝对 bbox embedding 告诉每个 token"我在页面哪里"；相对几何 bias 则直接告诉 attention"我和另一个区域是什么空间关系"。对区域 ，从各自的  算 4 个相对量：

 是"相距几个源区域宽/高"， 是宽高比；log 让极大距离/尺度比更平滑。每个标量做 16 维 sin/cos 频率编码（4 标量共 64 通道），最后 1×1 Conv 投影成每个 head 的 bias：

relative_geometry: [B,N,N,4]sin/cos 编码:      [B,N,N,64] → permute [B,64,N,N]1×1 Conv:          64 → 8 heads → spatial_bias [B,8,N,N]

这个 bias 只由框坐标算一次（1×1 Conv 参数可学习），然后在 6 层里复用。

Reader Order Encoder 有 6 个同构层：

输入 X_l [B,L,512]  ├─ 8-head Self-Attention + spatial bias  ├─ Linear(512,512) + Dropout → Residual + LayerNorm  ├─ FFN: Linear(512,2048) → GELU → Linear(2048,512)  └─ Dropout → Residual + LayerNorm → X_(l+1) [B,L,512]

每个 head 维度 。第  个 head 的 attention logit 是三项相加：

 学语义/类别/上下文关系， 注入框之间的相对几何， 屏蔽 PAD。注意力是双向的，不是自回归 causal——所有有效区域互相看到彼此。

为什么要 6 层？多层 self-attention 能逐步建立全局结构：浅层看相邻/上下左右关系，中层看列、标题-正文、图-caption 等局部组，深层看跨列、跨视觉块、整页一致顺序。这只是直觉——代码没强制"某层只干某件事"，分工是训练中自组织出来的。

和 RoPE 的关系：RoPE 和 spatial bias 都是用来表达"相对位置"的，但表达的东西不同。RoPE 管的是序列/网格上的相对位置（相隔几个 token），做法是旋转 Q/K；spatial bias 管的是两个区域框的二维距离与尺寸比例——普通 RoPE 甚至不知道区域的宽高。二者正交、可以叠加使用（一个改 Q/K、一个加 bias）；当前公开实现只用了 additive spatial bias，没有用 RoPE。

5.4 GlobalPointer 两两关系头

6 层输出去掉 START/END，只留最多 300 个区域 token [B,N,512]，进 GlobalPointer：

Linear(512,128) → reshape [B,N,2,64] → unbind → Q [B,N,64], K [B,N,64]

矩阵语义是 （i 在 j 之前的概率）。实现只保留严格上三角 ，对角线和下三角填成极小值：

       j=0  j=1  j=2  j=3i=0     X   p01  p02  p03i=1     X    X   p12  p13i=2     X    X    X   p23i=3     X    X    X    X

这样每对区域只预测一次。若需要反方向概率，则用互补关系 。

5.5 从 N×N 关系恢复一个全序

先 sigmoid 得 。对每个区域 ，累加所有其他区域排在它前面的概率，得到"期望前驱数量" ：

 小 → 很少有区域该排它前面 → 靠前； 大 → 靠后。最后 ，再反写成每个区域的 rank。

A/B/C 具体算例（数值是教学示例，非真实输出）：

上三角 sigmoid：  P(A≺B)=0.9   P(A≺C)=0.8   P(B≺C)=0.7补全反方向：  P(B≺A)=0.1   P(C≺A)=0.2   P(C≺B)=0.3前驱票数（越小越靠前）：  vote(A) = P(B≺A)+P(C≺A) = 0.1+0.2 = 0.3  vote(B) = P(A≺B)+P(C≺B) = 0.9+0.3 = 1.2  vote(C) = P(A≺C)+P(B≺C) = 0.8+0.7 = 1.5argsort([0.3, 1.2, 1.5]) → A → B → C

这种聚合的优点是即使个别 pair 预测有噪声，靠全体投票也能得到稳定次序；缺点是不显式保证无环，遇到  这种冲突会用总票数强行打破。

5.6 后处理

底层 PaddleX 后处理会把每个区域整理成 8 个字段：

class_id, score, xmin, ymin, xmax, ymax, order_rank, order_vote

它们分别来自：

• • score：如 5.1 所述，由分类概率得到——对该 query 的分类 logit 取 。
• • order_vote：就是 5.5 的前驱票数 （该区域的"期望前驱数量"）。
• • order_rank：对 order_vote 做  得到的名次，即最终阅读顺序。

高层后处理通常会：① 按 order_rank 排序检测结果；② 删掉内部排序辅助字段；③ 返回已排好顺序的 boxes 列表。所以用户往往只看到：

{ "boxes": [    {"label": "doc_title", "coordinate": [...]},    {"label": "text",      "coordinate": [...]},    {"label": "image",     "coordinate": [...]}]}

列表下标本身就是阅读顺序。

5.7 顺序预测的两条路：启发式 vs 深度学习

文档阅读顺序的预测方法，大致分成两类。

一、启发式 / 规则法：如XY-Cut。 不训练排序网络，靠几何规则推顺序——递归地在 X、Y 方向做投影切分（找空白间隙把页面递归切成块，再按块的相对位置定序）。单栏文档很好用，但多栏、跨栏标题、环绕排版容易翻车。经典反例：

左栏 A1    右栏 B1左栏 A2    右栏 B2纯按 y 排：A1 → B1 → A2 → B2   ❌真实顺序：A1 → A2 → B1 → B2   ✓

二、深度学习法。 用模型直接学"区域该怎么排"。PP-DocLayoutV2 属于关系预测型——GlobalPointer 预测区域两两先后关系，再投票成全序；类似思路的还有 LayoutReader，把阅读顺序当成 seq2seq 序列生成来学。

对比：

PP-DocLayoutV2 之所以稳过 XY-Cut，是因为它同时用了三类信息，再让 Transformer 让每个区域看到全页，从而判断"这是双栏""这个标题跨栏""这个 caption 跟在图后面"：

但也要认清边界：PP-DocLayoutV2 的 Reader Order 输出的是线性顺序，不是树形文档结构。它不直接表达 caption 归属哪张图、标题层级、表格脚注的父子关系、跨页段落连续性、引用与参考文献条目的链接——这些是"树结构"类方法想解决的问题。在 Paddle 生态里，通常仍交给上层的 PP-StructureV3 / PaddleOCR-VL 结合 OCR、规则或视觉语言模型处理。

六、总结

PP-DocLayout 两代的技术脉络，可以浓缩成"V1 的两个核心技术 + V2 的一个新能力"：

1. 1. V1 核心技术之一 —— Backbone 知识蒸馏：教师 Vary-VIT-B → 学生 HGNetV2-B4，图像级特征 MSE，把大模型的文档视觉表征灌进轻量 backbone。
2. 2. V1 核心技术之二 —— 半监督伪标签：训练好的 L 给无标注图打伪标签，配合每类自适应阈值过滤，低成本把能力传给 M/S。
3. 3. V2 的 Reader Order：预测区域两两先后关系，再用前驱票数投票 + argsort 得到全序；靠绝对位置 + 相对几何 bias + 语义角色 + 全页 attention，稳过 XY-Cut 这类启发式规则法。

把这几招串起来看：PP-DocLayout 用"轻量检测器 + 大模型知识蒸馏 + 自适应半监督 + 神经阅读顺序"这套组合拳，在精度、速度、结构化能力三者之间找到了一个漂亮的平衡点——最终服务的，是大模型时代最稀缺的东西：大规模、高质量、带结构的文档训练数据。
