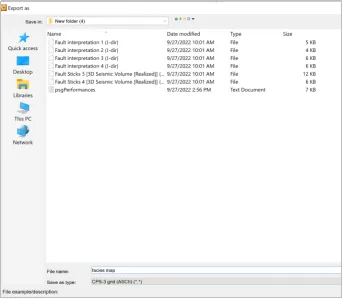

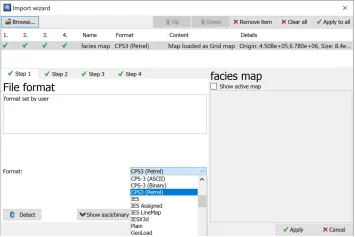

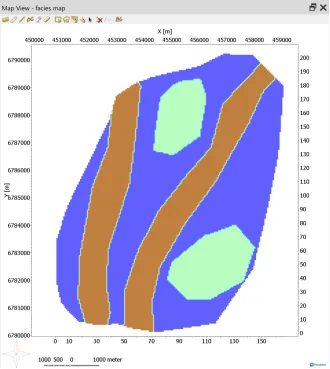

「软件技巧」如何在Petrel中生成自定义相图并应用至PetroMod中

▲点击蓝字「斯伦贝谢数字与一体化集团」设为【星标】，查看信息不“迷路”

在实际工作中，我们往往需要自定义一个离散属性的面，比如岩性或者是沉积相等离散属性。下面介绍一种利用global surface filter功能的方法简单快速的生成离散属性的surface。

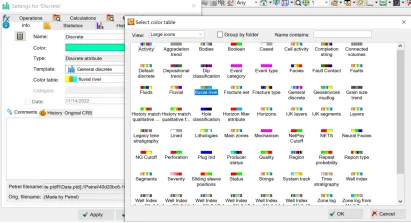

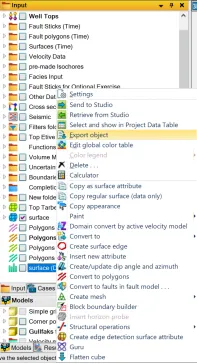

1、按照研究区的实际情况，设置离散属性色标。以相图为例，在Template面板中的Color tables右键选择Insert new discrete color table，设置新色标的名称及每个相的颜色和代码，点击OK保存。

2、右键Input面板中的任意一个surface，或者使用make surface新建一个surface后右选择Insert new attribute，然后选择Discrete。之后在info界面下将color table换成上一步新建的色标，点击OK保存。

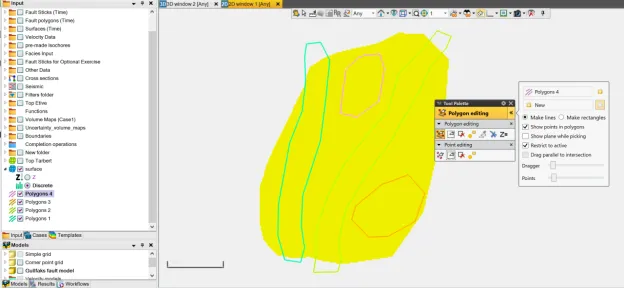

3、打开一个2D窗口显示上步新添加的离散属性面，然后使用Polygon editing工具，画出各离散相的不同区域，例如polygon1内为河道相，polygon2内为河道相，polygon3和4内为沙坝相，其余地方为河漫滩相。

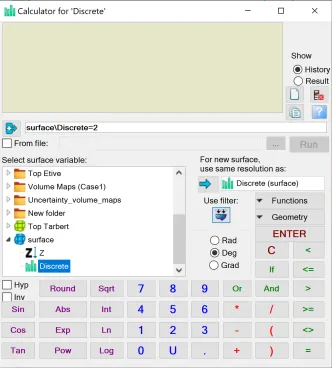

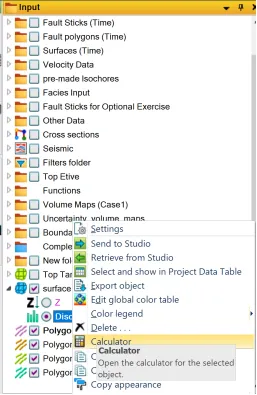

4、右键离散属性面，打开Calculator。让离散属性面等于大面积的相的代码后点击ENTER。例如此处等于2。根据第一步的设置，代码为2表示河漫滩相。

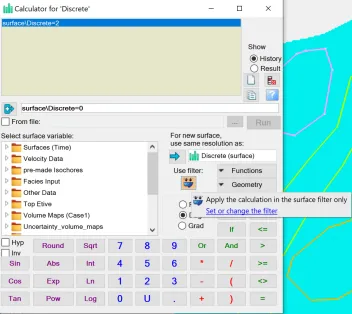

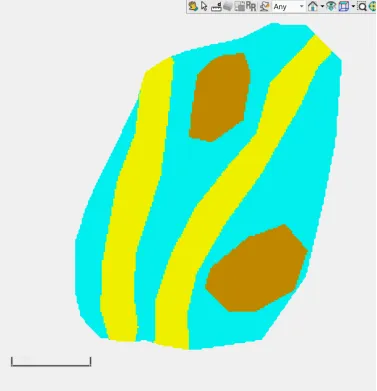

5、继续右键离散属性面，打开Calculator。分别让第3步生成的Polygon中赋予相应的离散相。例如Polygon1内为河道相，代码为0。则在公式处让离散属性面等于0。此处注意将鼠标放至Use filter的图标上点亮，并选择set or change the filter去设置Misc settings 2下的Global surface filter（或者去project setting标签下的Misc settings 2里进行设置），将polygon1放进相应位置中，选择Apply inside（因为是给polygon内部赋值），然后点击OK保存，再点击计算器的ENTER。
