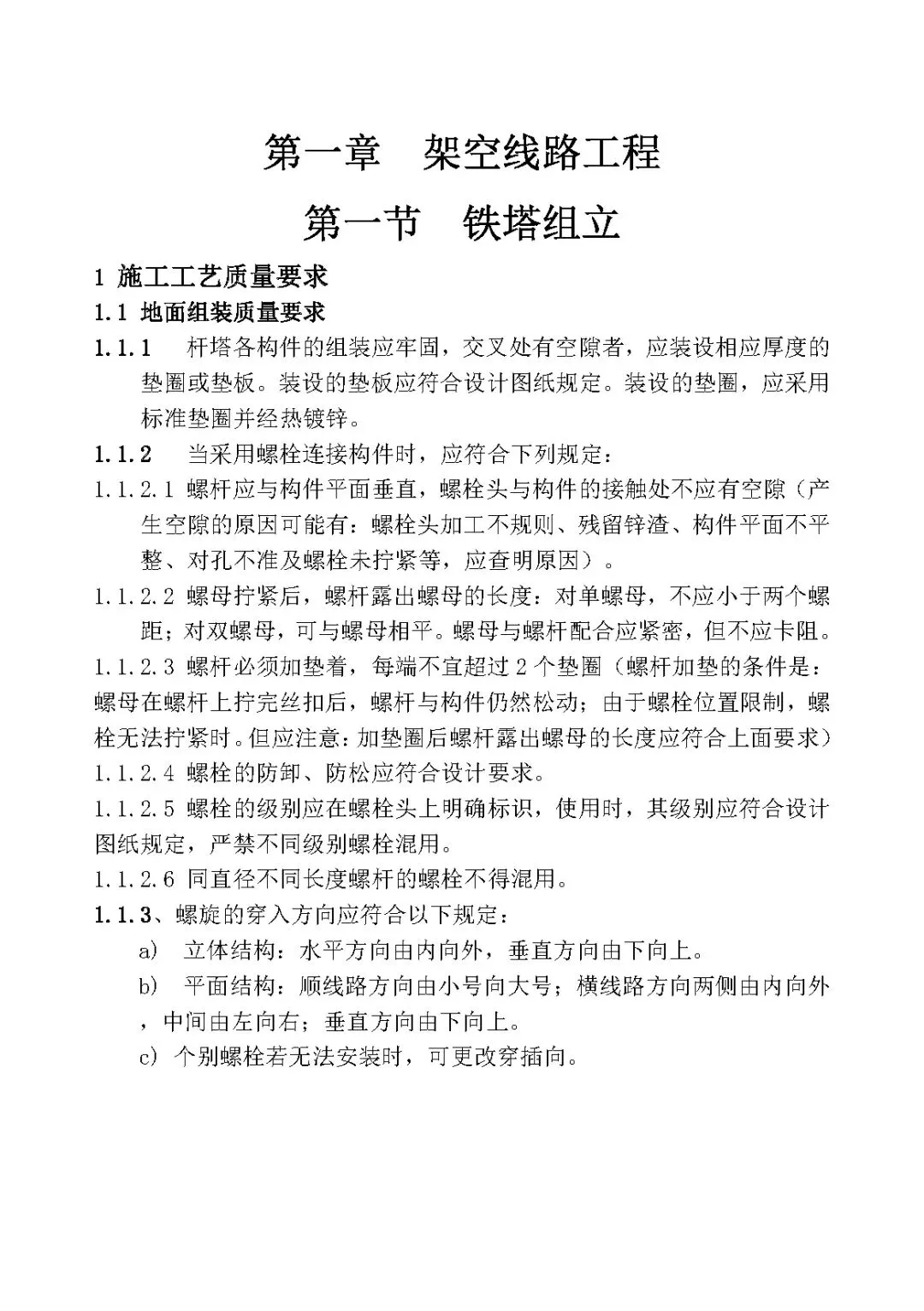

第一章架空线路工程
第一节铁塔组立
1施工工艺质量要求
1.1地面组装质量要求
1.1.1 杆塔各构件的组装应牢固，交叉处有空隙者，应装设相应厚度的垫圈或垫板。装设的垫板应符合设计图纸规定。装设的垫圈，应采用标准垫圈并经热镀锌。
1.1.2 当采用螺栓连接构件时，应符合下列规定：
1.1.2.1螺杆应与构件平面垂直，螺栓头与构件的接触处不应有空隙（产生空隙的原因可能有：螺栓头加工不规则、残留锌渣、构件平面不平整、对孔不准及螺栓未拧紧等，应查明原因）。
1.1.2.2螺母拧紧后，螺杆露出螺母的长度：对单螺母，不应小于两个螺距；对双螺母，可与螺母相平。螺母与螺杆配合应紧密，但不应卡阻。
1.1.2.3螺杆必须加垫着，每端不宜超过2个垫圈（螺杆加垫的条件是：螺母在螺杆上拧完丝扣后，螺杆与构件仍然松动；由于螺栓位置限制，螺栓无法拧紧时。但应注意：加垫圈后螺杆露出螺母的长度应符合上面要求）
1.1.2.4螺栓的防卸、防松应符合设计要求。
1.1.2.5螺栓的级别应在螺栓头上明确标识，使用时，其级别应符合设计图纸规定，严禁不同级别螺栓混用。
1.1.2.6同直径不同长度螺杆的螺栓不得混用。

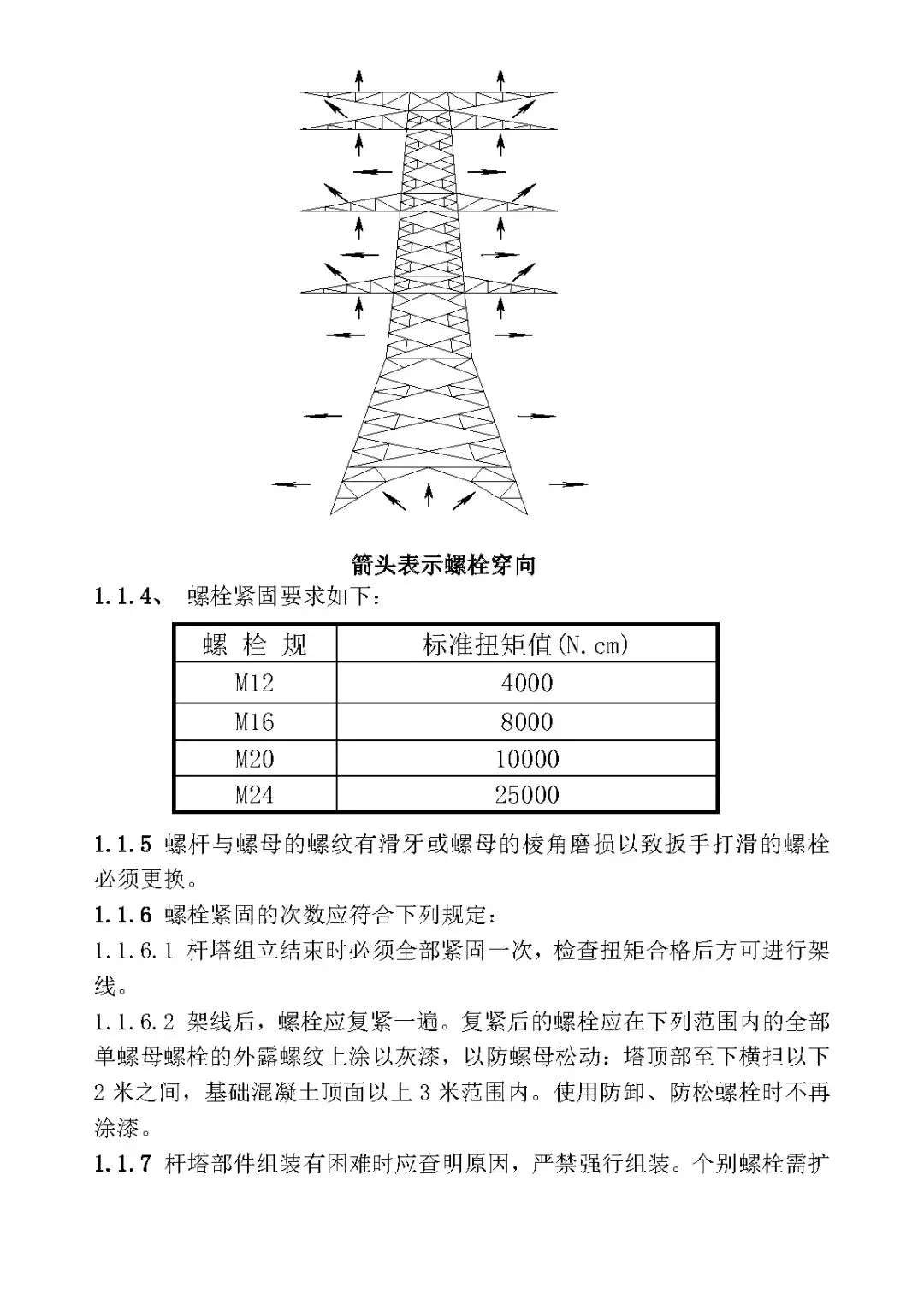

1.1.3、螺旋的穿入方向应符合以下规定：
a)立体结构：水平方向由内向外，垂直方向由下向上。
b)平面结构：顺线路方向由小号向大号；横线路方向两侧由内向外
，中间由左向右；垂直方向由下向上。
c)个别螺栓若无法安装时，可更改穿插向。

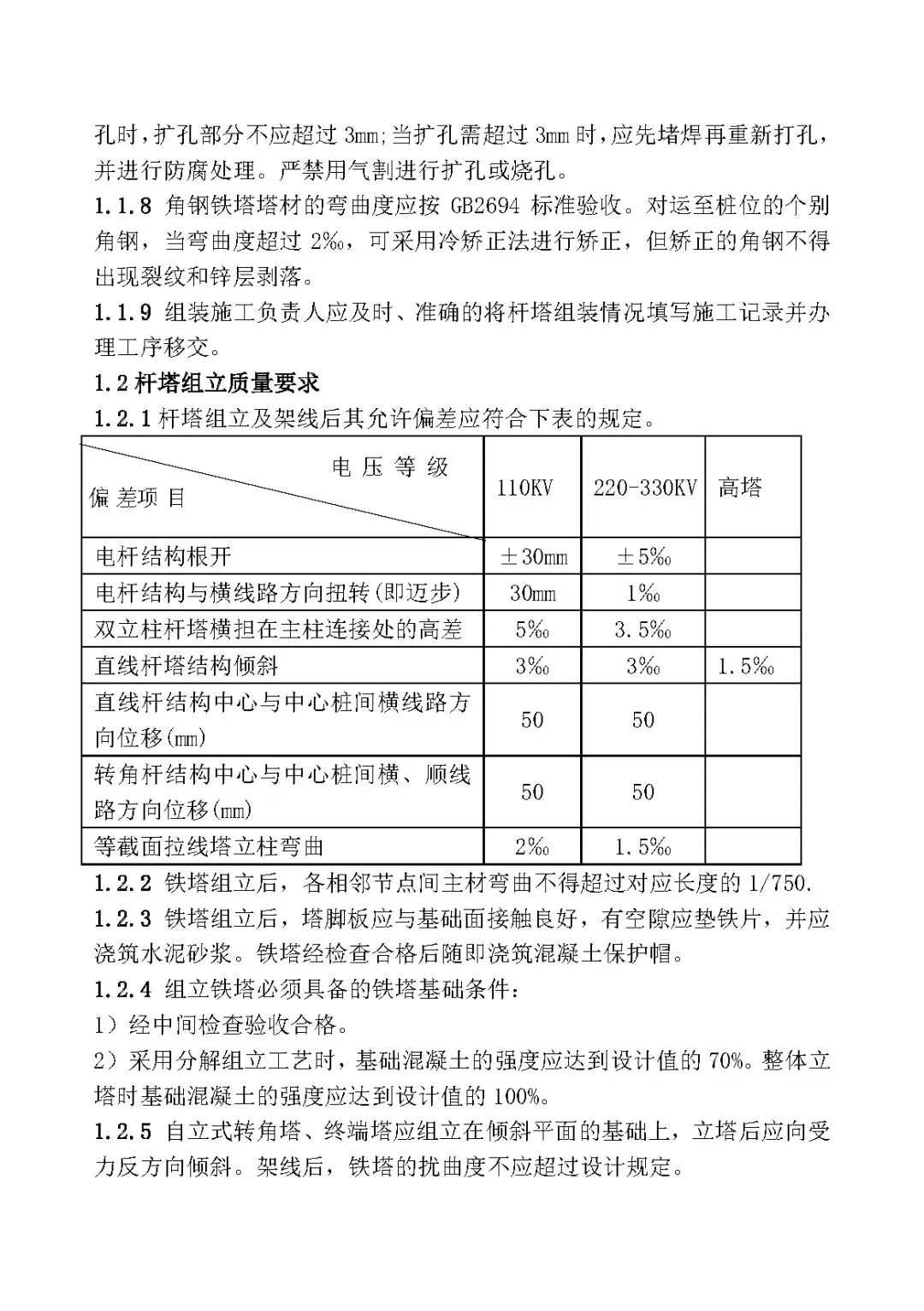

1.2.2 铁塔组立后，各相邻节点间主材弯曲不得超过对应长度的1/750.
1.2.3 铁塔组立后，塔脚板应与基础面接触良好，有空隙应垫铁片，并应浇筑水泥砂浆。铁塔经检查合格后随即浇筑混凝土保护帽。
1.2.4 组立铁塔必须具备的铁塔基础条件：
1）经中间检查验收合格。
2）采用分解组立工艺时，基础混凝土的强度应达到设计值的70%。整体立塔时基础混凝土的强度应达到设计值的100%。
1.2.5 自立式转角塔、终端塔应组立在倾斜平面的基础上，立塔后应向受力反方向倾斜。架线后，铁塔的扰曲度不应超过设计规定。

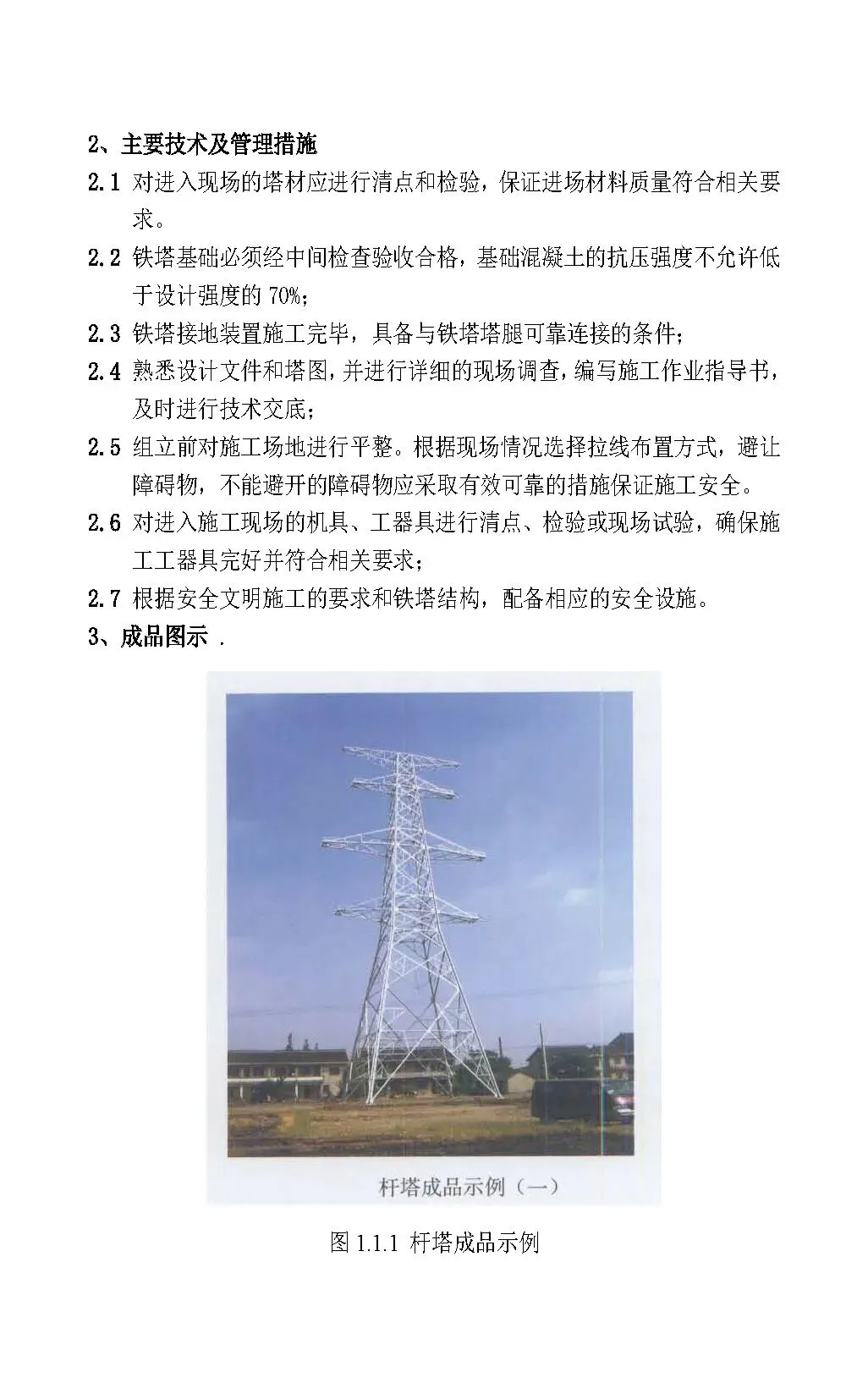

2、主要技术及管理措施
2.1对进入现场的塔材应进行清点和检验，保证进场材料质量符合相关要求。
2.2铁塔基础必须经中间检查验收合格，基础混凝土的抗压强度不允许低于设计强度的70%；
2.3铁塔接地装置施工完毕，具备与铁塔塔腿可靠连接的条件；
2.4熟悉设计文件和塔图，并进行详细的现场调查，编写施工作业指导书，及时进行技术交底；
2.5组立前对施工场地进行平整。根据现场情况选择拉线布置方式，避让障碍物，不能避开的障碍物应采取有效可靠的措施保证施工安全。
2.6对进入施工现场的机具、工器具进行清点、检验或现场试验，确保施工工器具完好并符合相关要求；
2.7根据安全文明施工的要求和铁塔结构，配备相应的安全设施。
3、成品图示 .
