MX OPC Server 软件应用详解

 MX OPC Server是三菱电机推出的工业数据连接软件，核心作用是作为OT（操作技术）与 IT（信息技术）的桥梁，将三菱 PLC / 控制器的实时数据通过标准化 OPC 接口，安全、稳定地转发给上位机与企业系统。支持三菱 MELSEC 全系列 PLC（FX、Q、iQ-R 等）及 CNC 设备，覆盖 Ethernet、串口、MELSECNET/10、CC-Link 等通信路径；统一接入点，兼容多品牌设备。

本测试通过MX OPC Server 软件与QPLC连接，测试软元件（D,M等）的读写和数据的计算等功能。带领入门级工程师掌握本软件的使用方法。

一．MX OPC Server软件简介

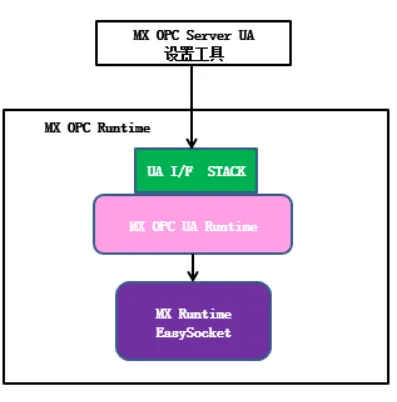

MX OPC Server是由MX OPC Runtime 与 MX OPC Server 设定工具两部分构成构成，分工明确：

MX OPC Runtime

从MELSEC FA设备进行数据的读取，写入。与MELSEC FA设备的通信使用的是EZSocket。

MX OPC Server设置工具

通过图像的用户界面，进行访问软元件，数据的设置。而且，具有通过MX OPC Runtime监视收集的数据或服务器的诊断功能。

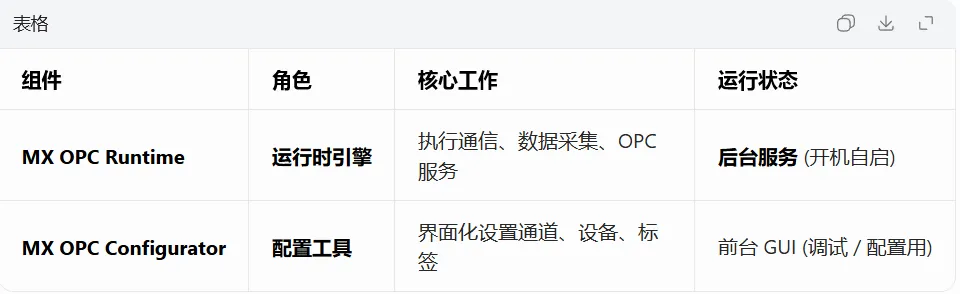

二者主要功能对比如下图所示：

简单理解就是：

Configurator 负责 “画图”（配置），

Runtime 负责 “干活”（运行）。

二．测试系统的构成

2.1 实验设备

1.Q系列PLC

2.电脑版OPC服务器(MX OPC Server)

2.2 实验系统说明

电脑版OPC服务器(MX OPC Server) 的主要功能如下所示。

(1)通信部

①支持多种多样的访问连接路径(Ethernet、CC-Link、USB等)  ，(通信对象只有三菱FA产品)

②软元件机器，标签单位的通信有效/无效切换

③位单位的数据读取

④通信的冗余化功能(主通信目标出错时自动切换到备份通信目标)

⑤通信周期的调谐(可以调节相同数据收集的周期时机)

(2)设定部

①OPC服务器连接功能(本地站与服务器连接，远程连接)

②OPC服务器的设定信息功能(软元件机器、标签)的树视图表示

③通信诊断信息显示

④向导形式通讯设置

⑤报警设定模板          (通过各个标记设置无须各个报警设置也可以参照模板进行设置)

 2.3 实验用软件

1. MX OPC Server

2. GX WORKS 2

三．测试步骤详解

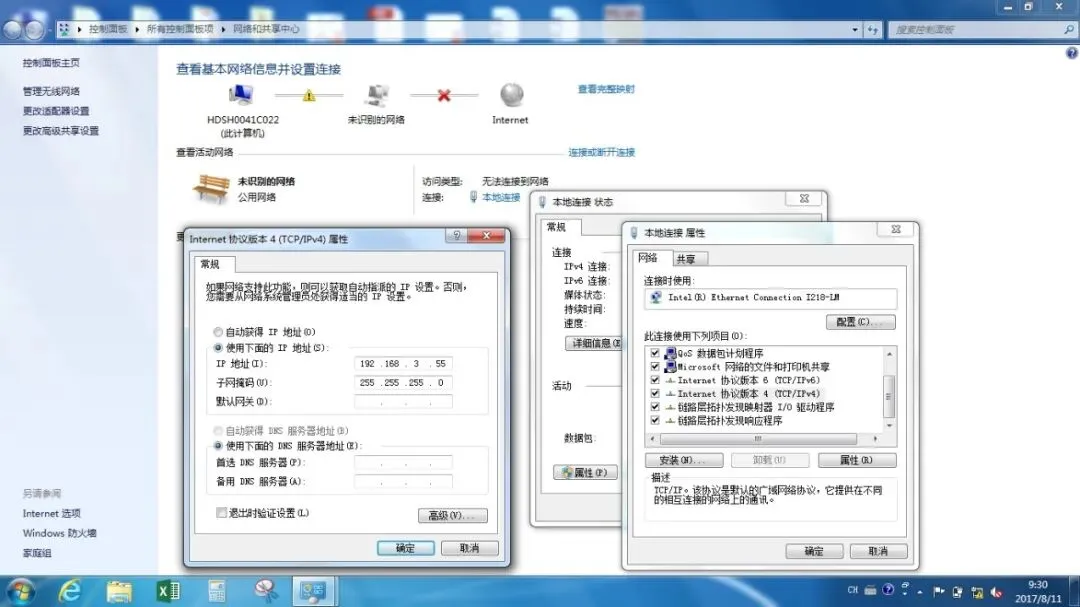

（1）设置电脑IP地址

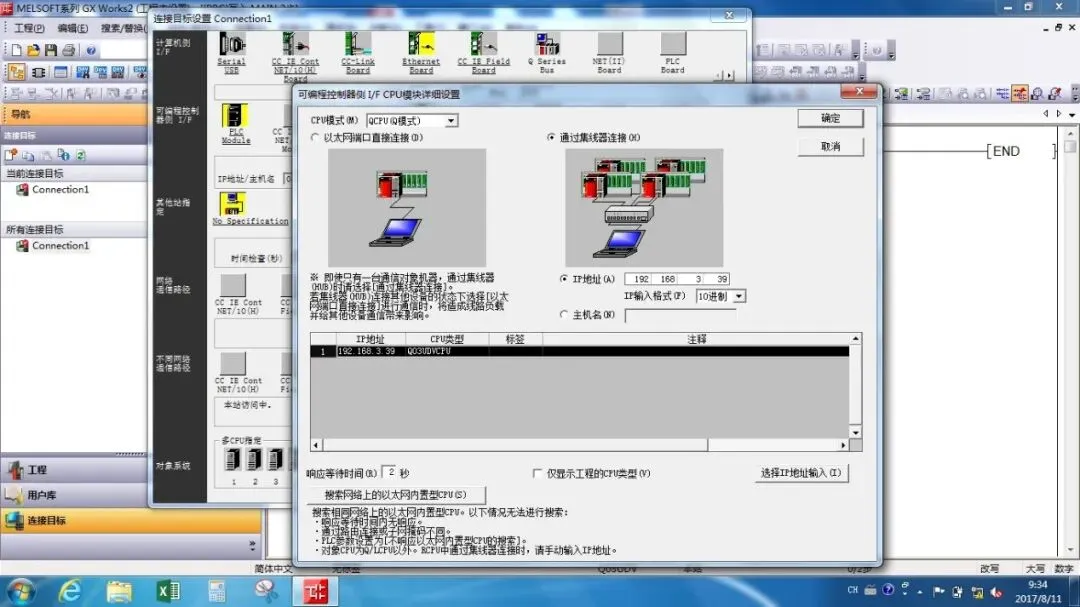

（2）设置GXworks2以太网连接属性：

（3） GXwoks2 IO地址分配

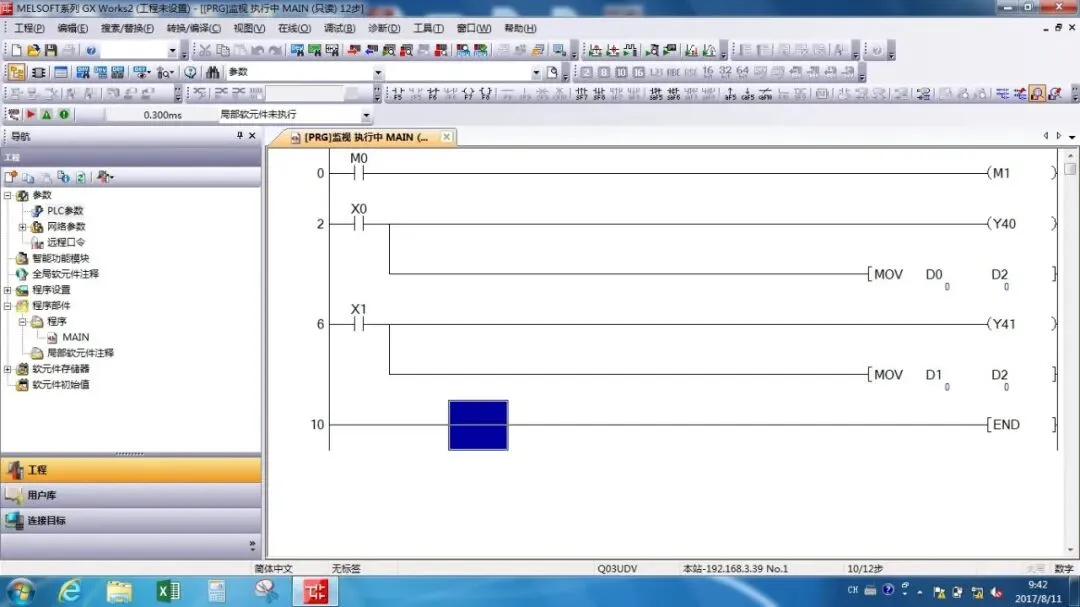

（4）编写PLC顺控程序

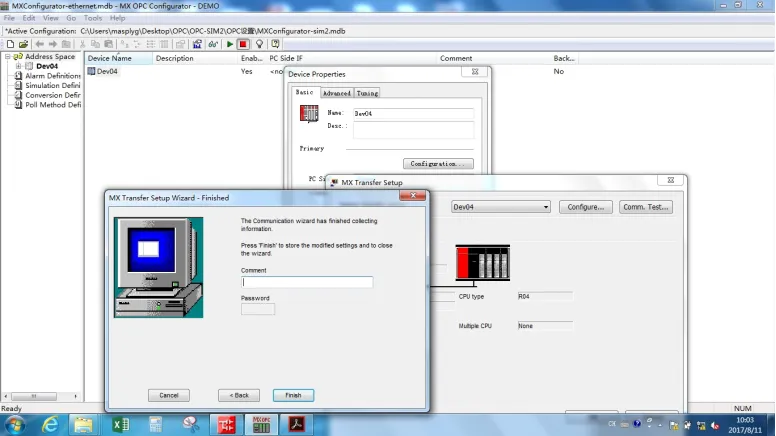

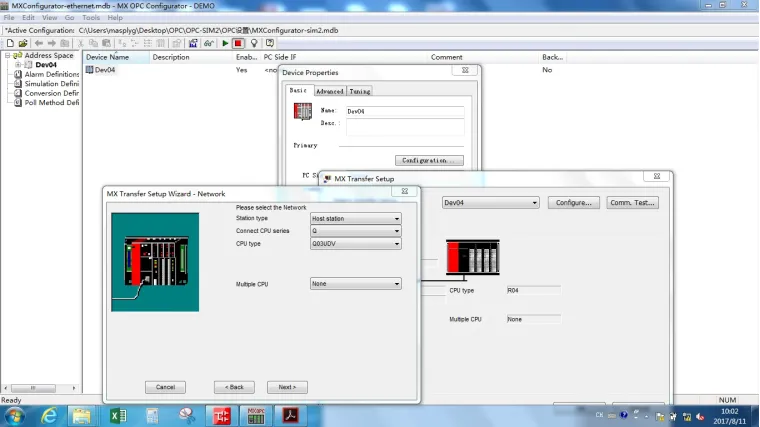

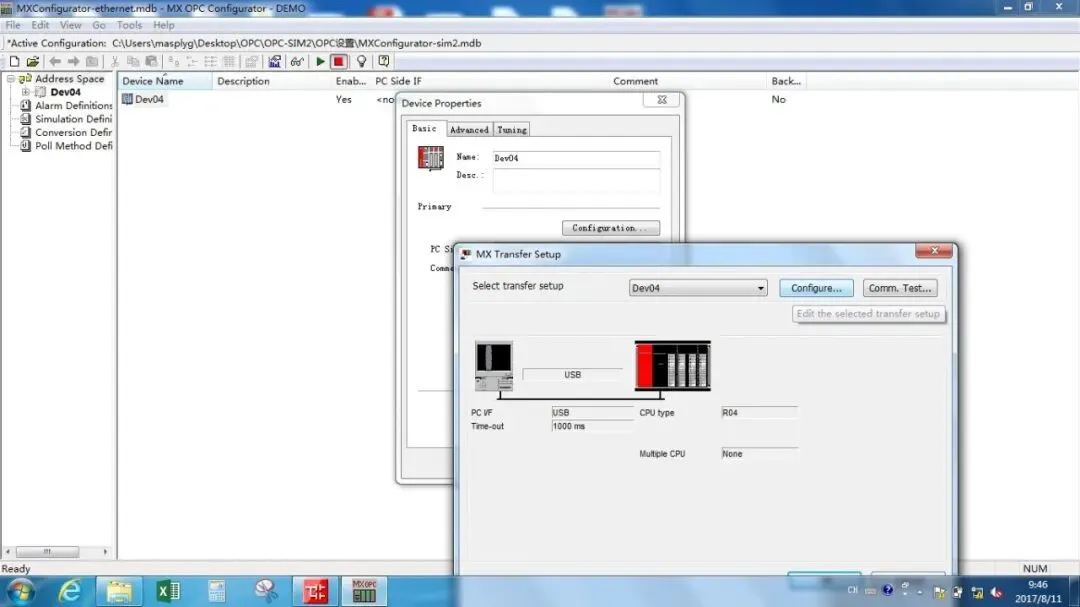

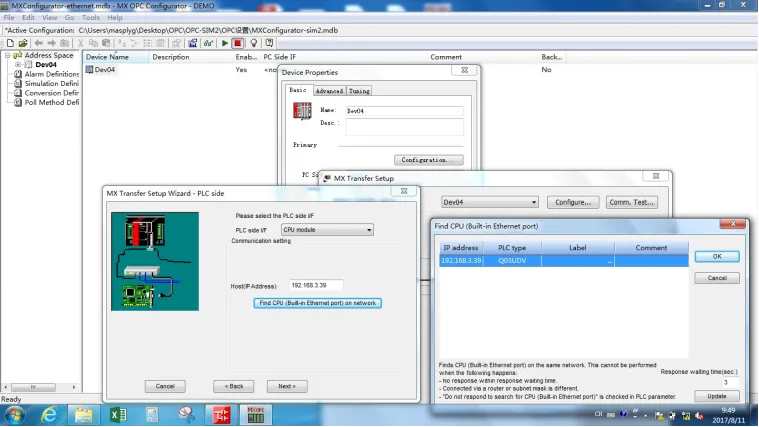

（5）OPC设连接置

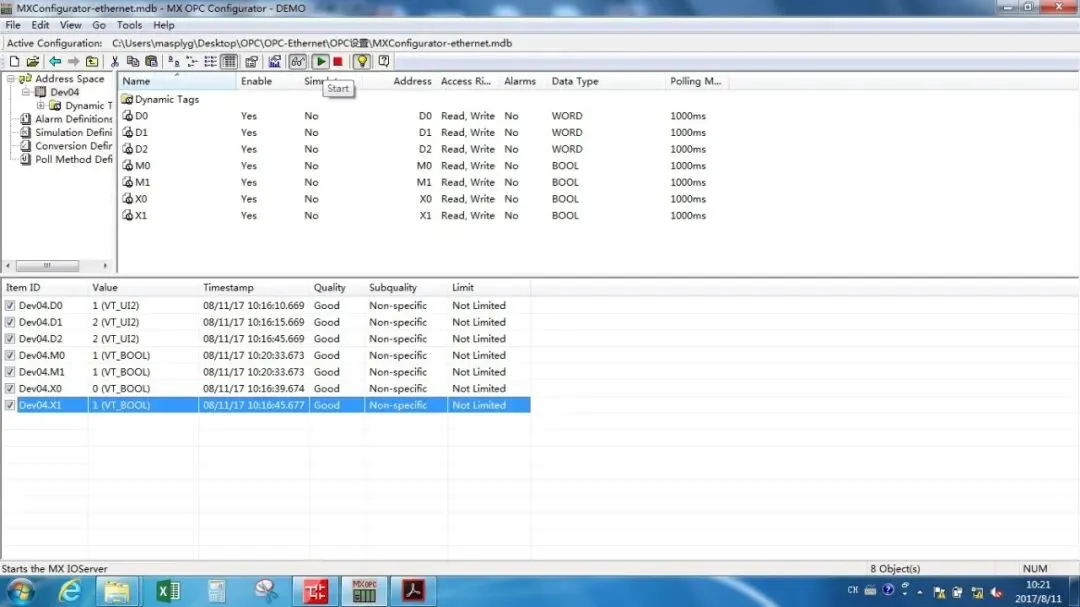

（6）OPC设连测试

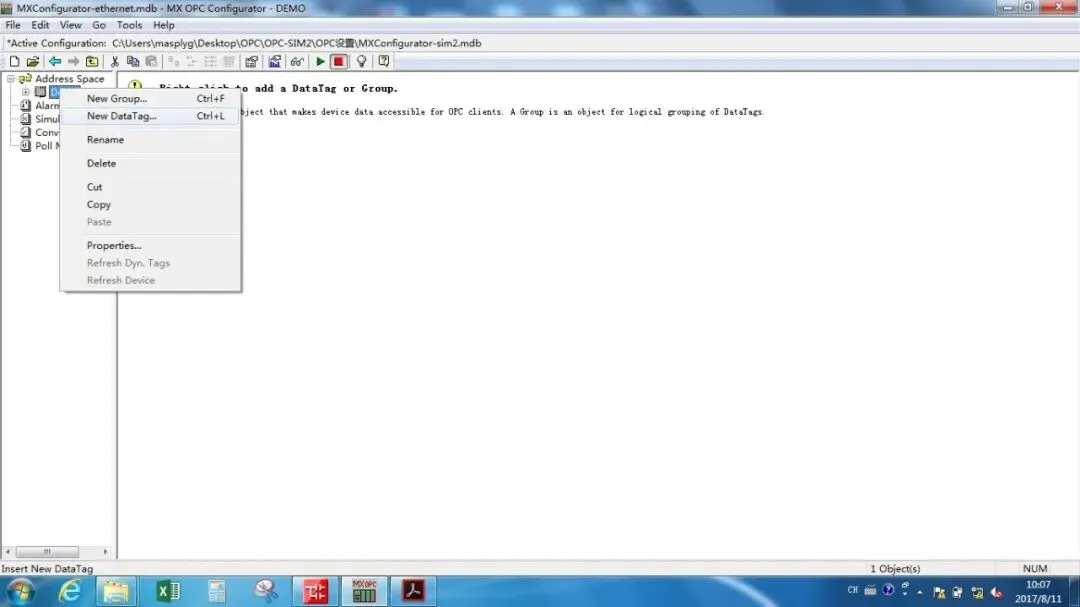

（7） OPC标签添加

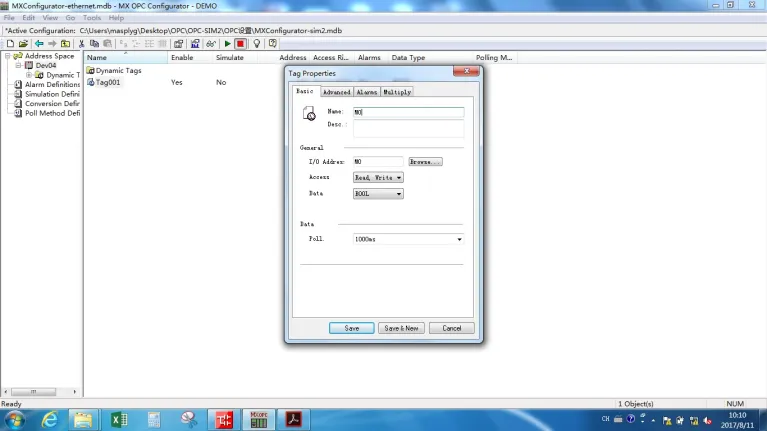

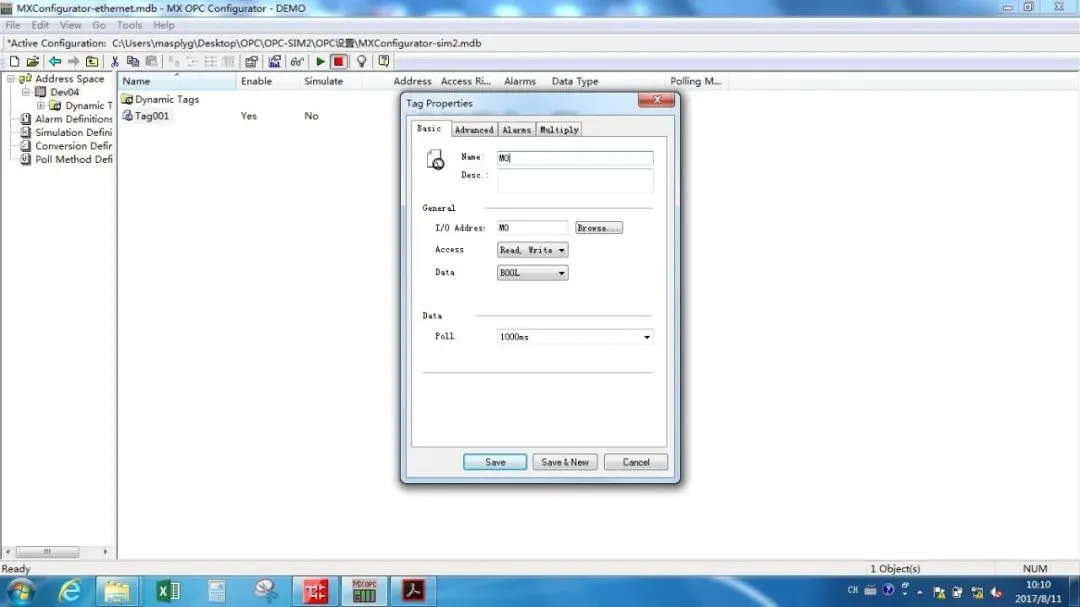

（8） OPC位标签添加

（9）OPC字标签添加

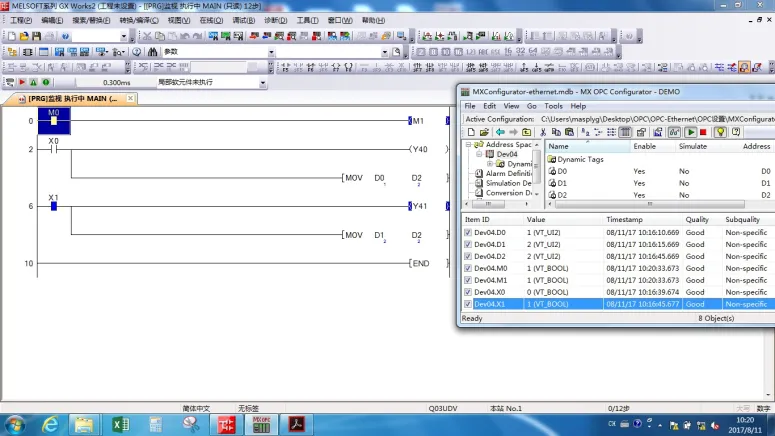

 四：测试结果验证

至此，测试完成。有兴趣的可以按此流程自行测试一遍。
