[CAD绘图插件]道路测量计算绘图

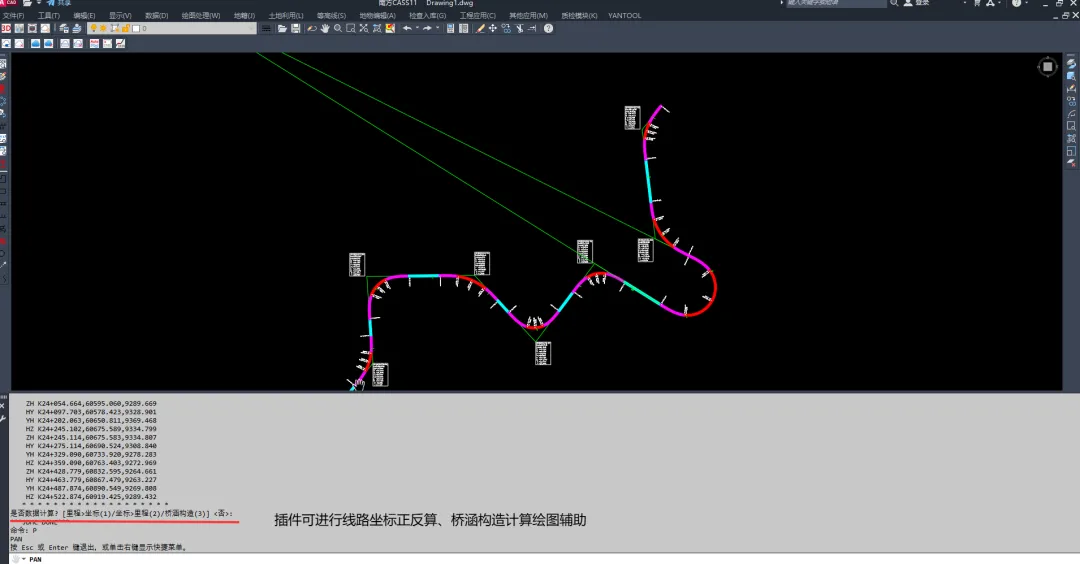

该插件可进行道路中线绘制、线路坐正反算及桥涵坐标计算绘图，
程序可单交点和多个交点(全线路)计算，下面以常用全线路绘图计算做简单的介绍。

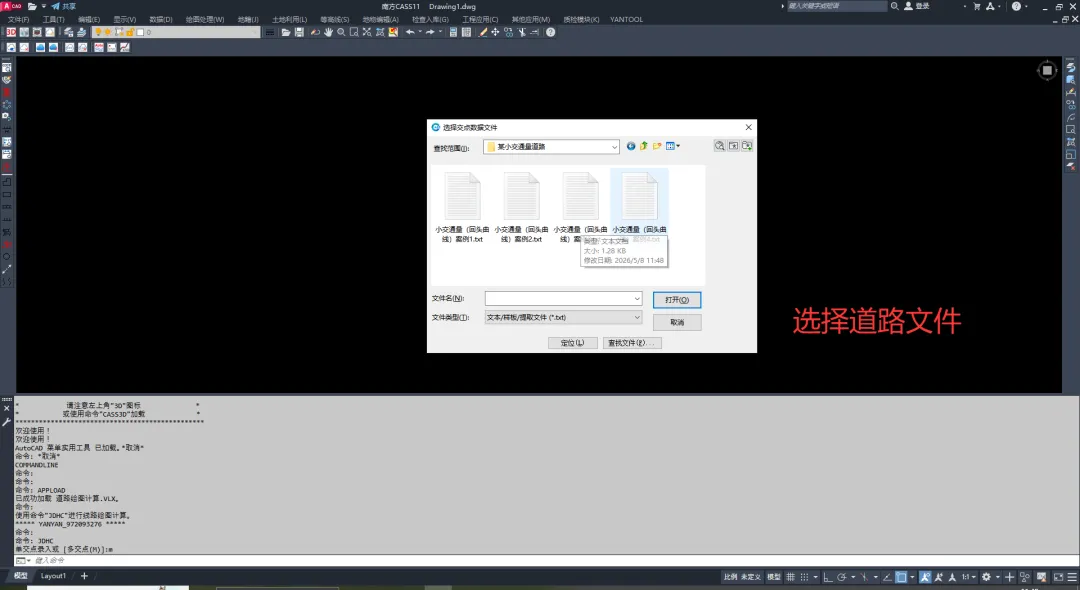

1、选择线路文件(*.txt)

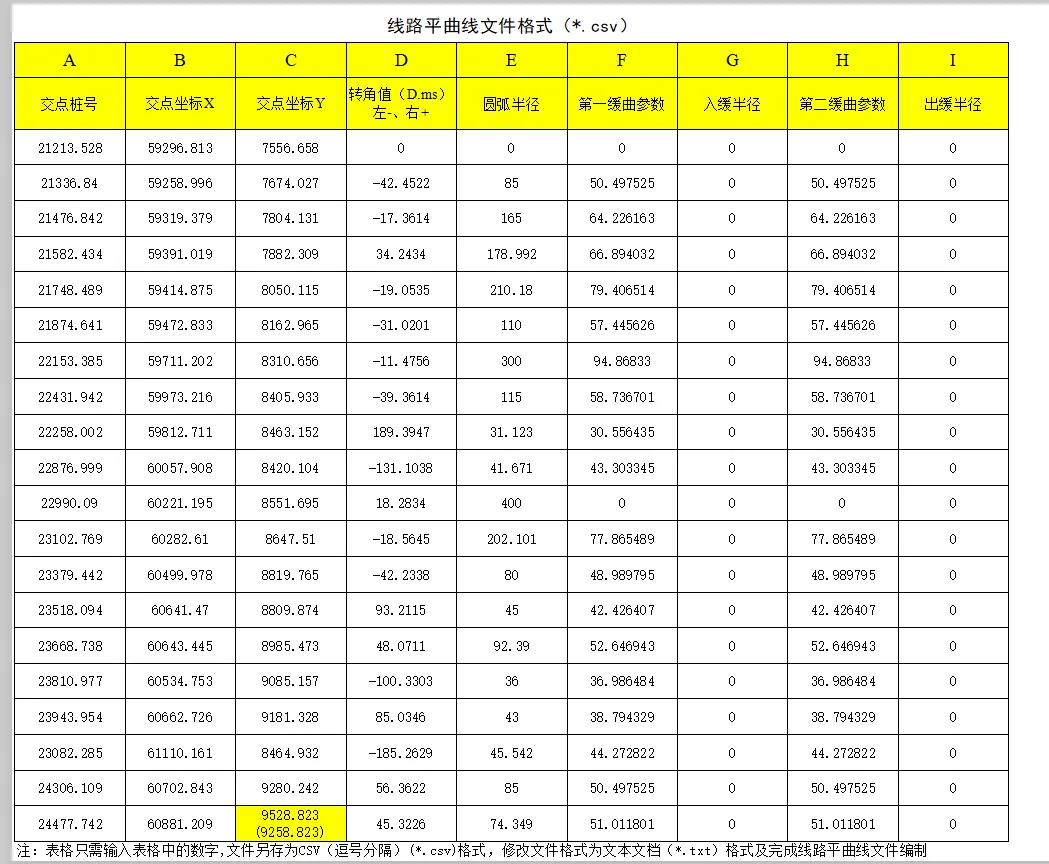

格式如下表:（图中9258.823为正确数据）

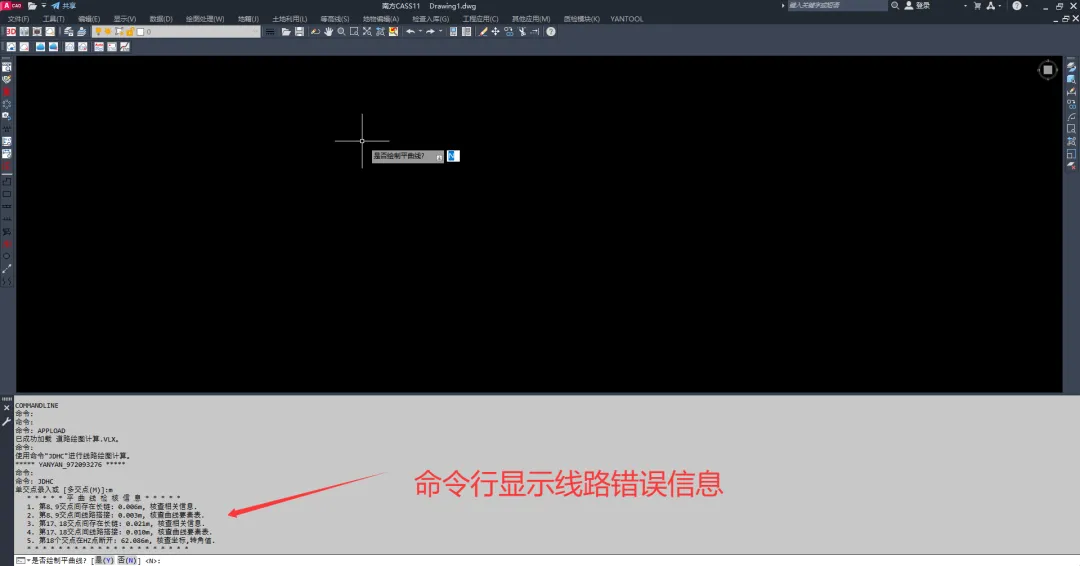

2、在数据有错误时，命令行会提示线路错误信息，本条信息中第5条为数据错误信息，前4条为设计数据精确度不足导致。

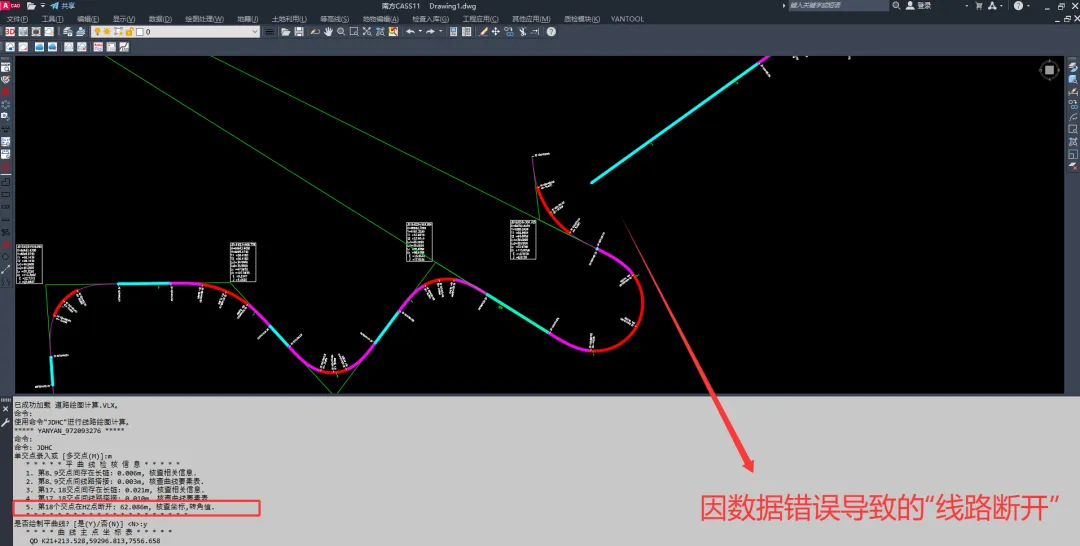

在数据有误时，依然可以绘出错误线路图，用户可根据线路图进一步确定数据的错误位置。

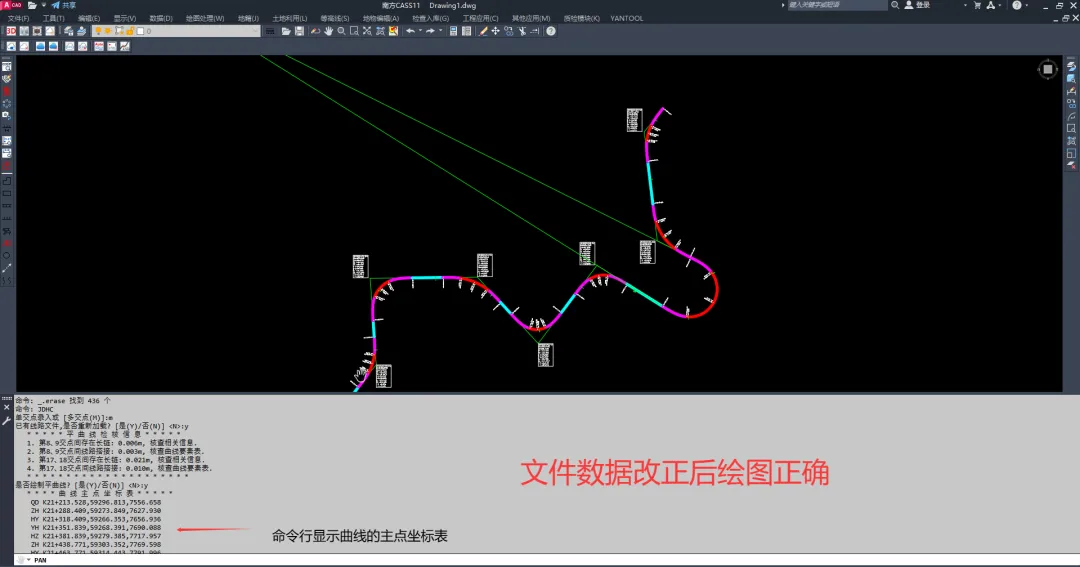

3、数据纠错后，绘制正确线路图。可通过命令行中的“曲线主点坐标表”验正坐标计算是否与设计一致。

4、检验正确无误后，可进行相应的坐标正反算或桥涵计算绘图，这里图文不再演示。

该插件可进行任何（三单元）交点法线路计算绘图，比如包含不完整缓曲、反向缓曲及回头曲线的线路。
感兴趣在评论区留言，关注B站“测量言”观看视频演示及其他CAD小插件视频。
（该插件不免费使用）
