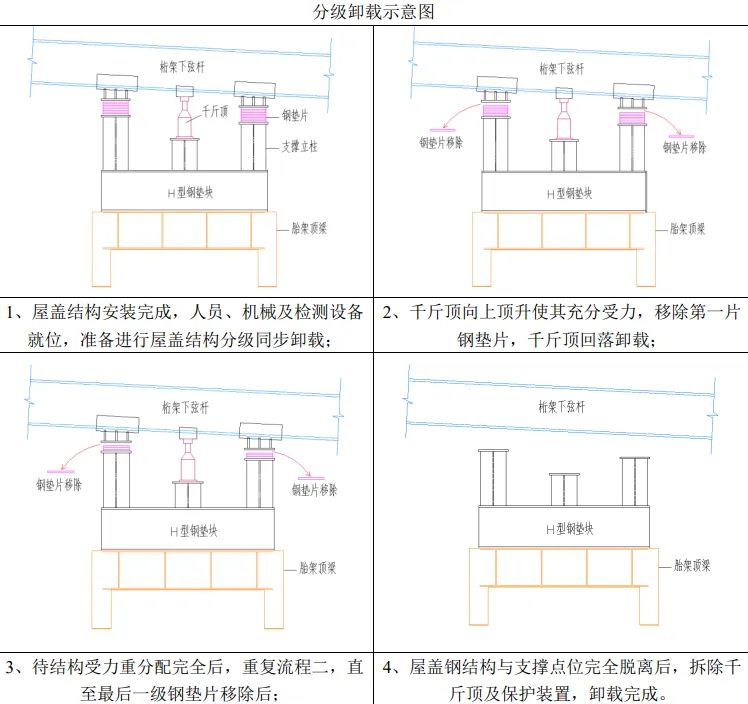

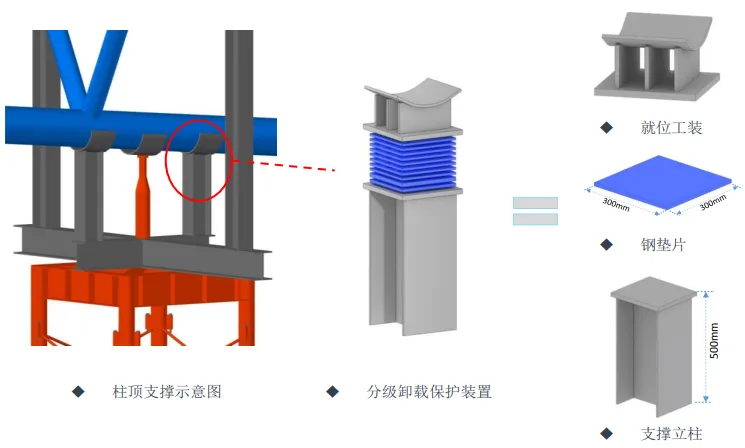

钢结构安装临时支撑胎架安拆与卸载(示意)

工程标书下载	施工方案下载	路桥隧素材下载
机电素材下载	钢结构素材下载	BIM素材下载
土建素材下载	2025年度文章	精装素材下载

提取海量技术素材，长按上方图片二维码▲

篇幅有限，本项目钢结构施工方案，详见文末“阅读原文”

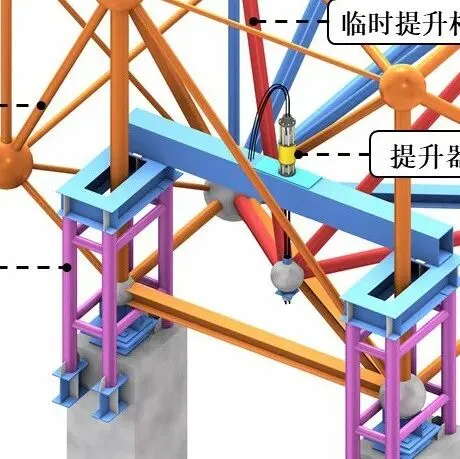

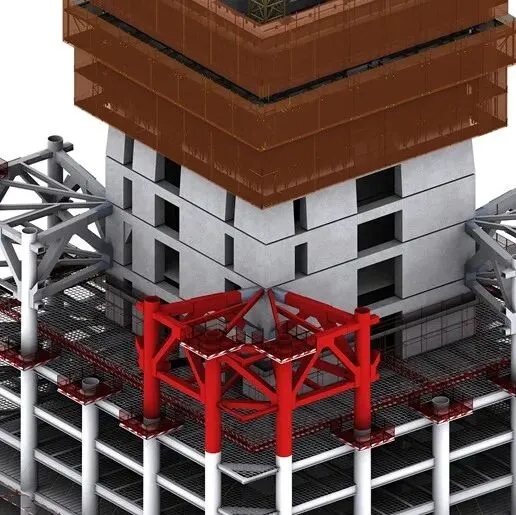

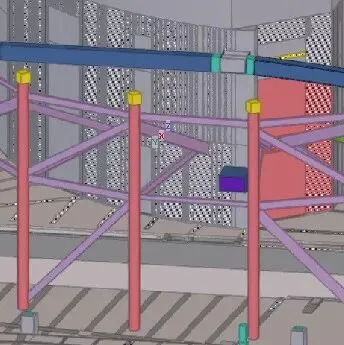

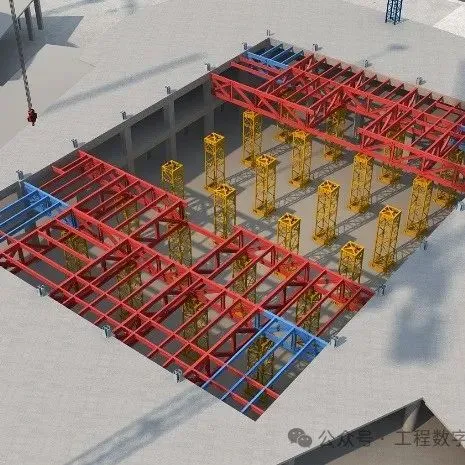

1、标准胎架

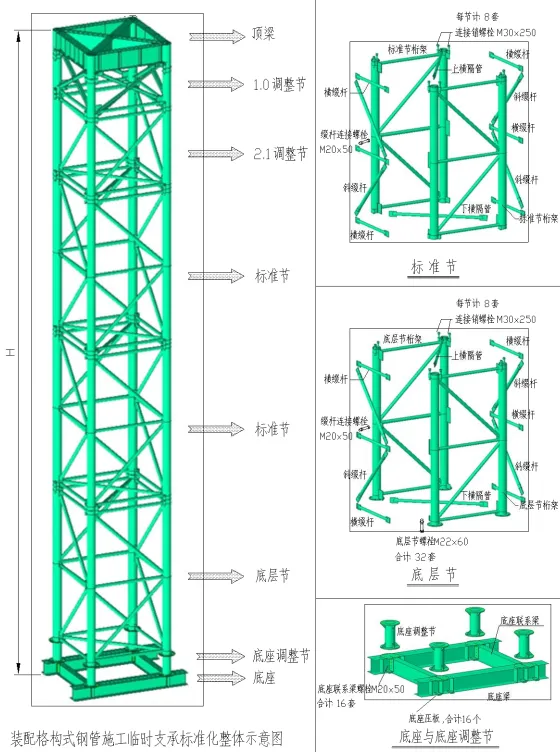

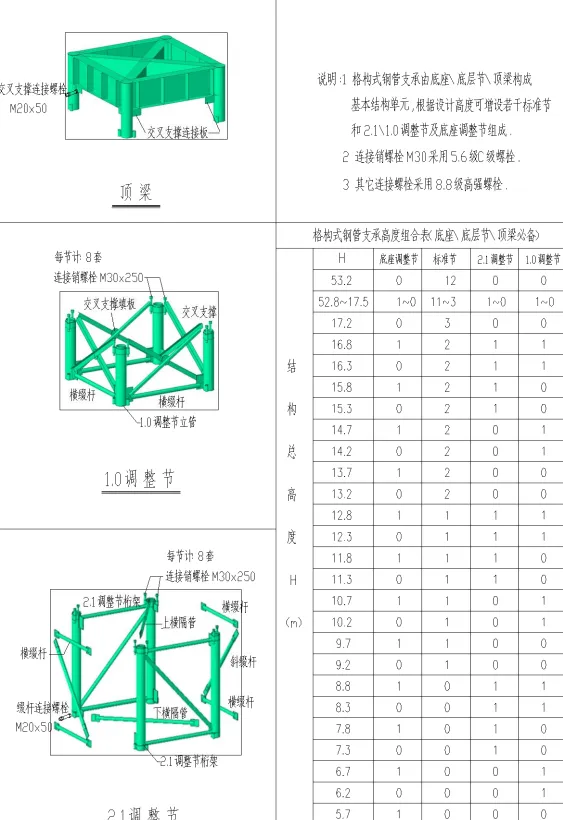

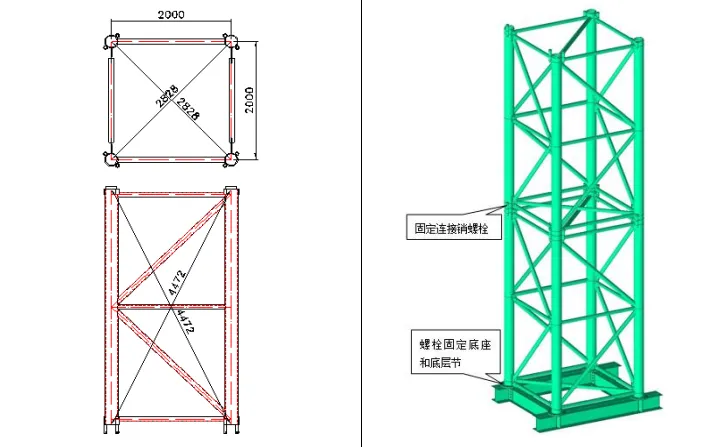

标准胎架组成绩构造如下图所示：

2、搭设与构造要求

钢管桁架与底座、顶梁、缀杆件、构配件等应保证连接方便、可靠，且应具有良好的互换性。条件许可的情况下，正式安装前应进行一次互换性试装，试装应随意挑选构件，立体完全拼装，以三个标准节检查各构件间的互换通用性能。在试装过程中如出现承插口、连接销、螺栓和构件装拆困难，应分析原因加以改进，并作好原始记录。严禁用锤击将连接销、螺栓强行打入孔眼。

安装前首先应对钢管桁架、缀杆、连接销螺栓及销孔、螺栓孔等进行清理，去除其上残留混凝土等杂质，对不易穿入的连接销，应采用砂纸等对连接销进行打磨涂油，保证表面光滑、无杂质

装配格构式钢管支承结构的搭设程序应符合下列规定:

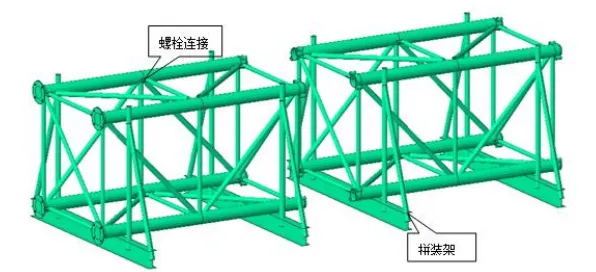

1) 宜有平整拼装地面，有条件时可设置拼装胎架，在拼装胎架完成一个结构单元并调整后吊装，为保证吊装安全性，拼装单元不宜超过4个标准节;

2) 两个标准节拼装时，应注意保证上、下端钢管横隔在相互垂直位置，不得使其在平行位置;

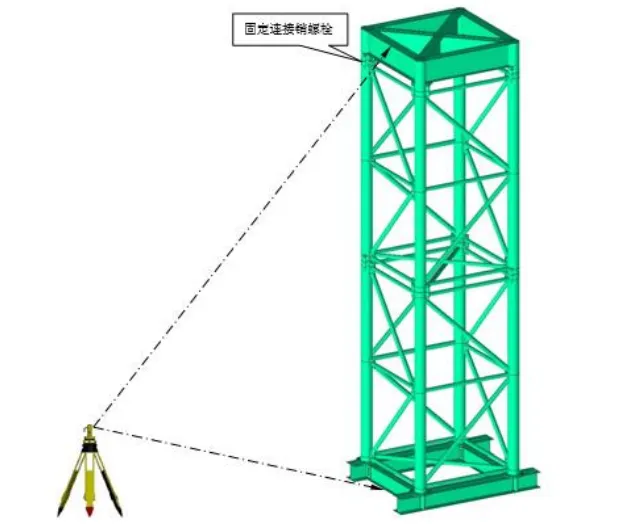

3) 每搭设完4层标准节后，应校验一次支承结构的垂直度。

在顶梁处如设置专用施工作业层，其外侧周边应设置不小于180mm高的挡脚板和两道栏杆，上道栏杆高度宜为1.2m，下道栏杆应居中设置。

联系支撑、附着支撑宜与支承结构主体同步搭设，在联系支撑、附着支撑安装完毕前应采用确保架体稳定的临时稳定措施。

对于未设置附着支撑的高度较高的悬臂式支承结构，为保证支承结构的整体稳定性和限制螺栓装配式缀条方向的侧向变形，可在架顶拉设缆风索，缆风索应采用不低于中17.5钢丝绳，缆风索锚固必须牢固可靠。当可能在吊装时产生较大水平推力时缆风索应适当加大规格并有可靠的拉紧调节措施。

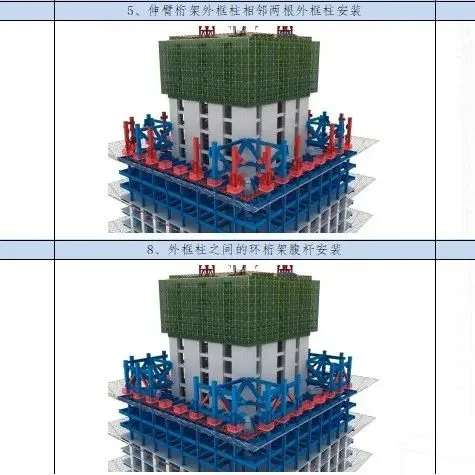

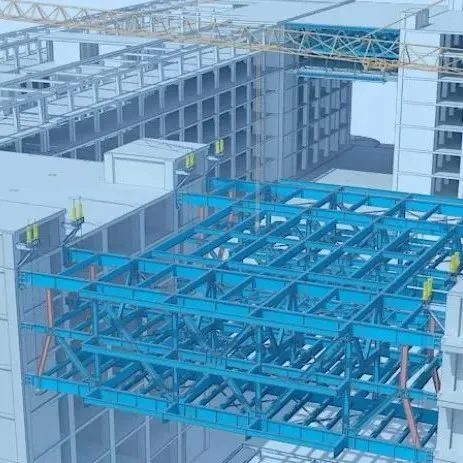

3、安装流程

校核地脚螺栓定位尺寸与钢垫板标高
