基于SSM的线上学习网站【附源码】

基于SSM的线上学习网站（源码+L文+说明文档）

4 系统概要设计

4.1概述

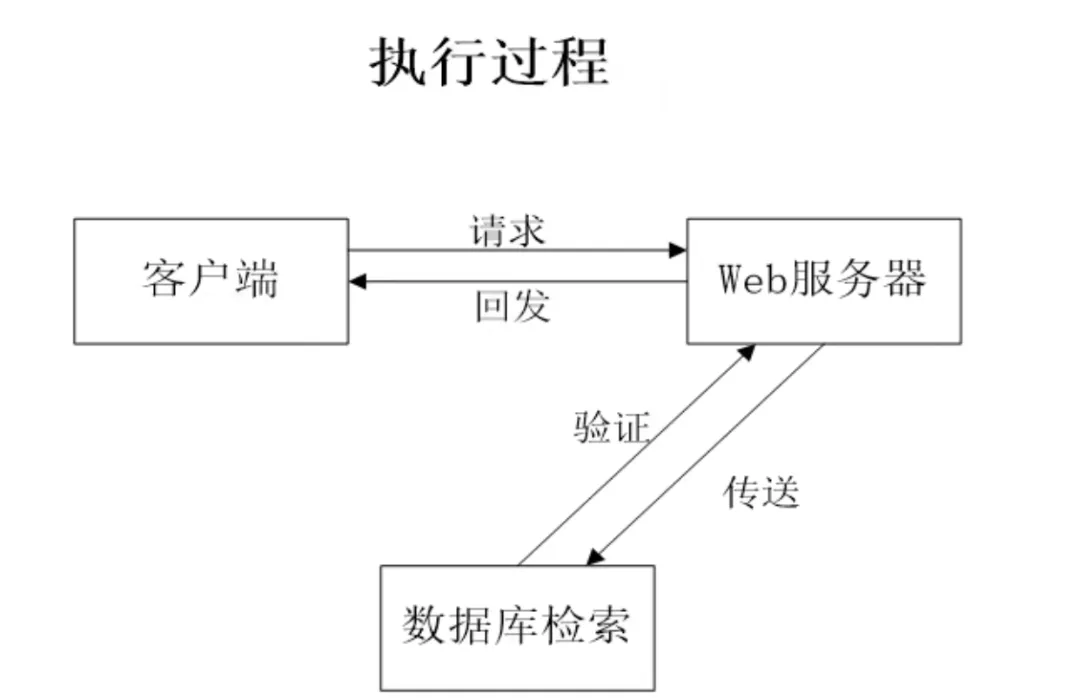

本系统采用B/S结构(Browser/Server,浏览器/服务器结构)和基于Web服务两种模式，是一个适用于Internet环境下的模型结构。只要用户能连上Internet,便可以在任何时间、任何地点使用。系统工作原理图如图4-1所示：

图4-1系统工作原理图

4.2系统结构

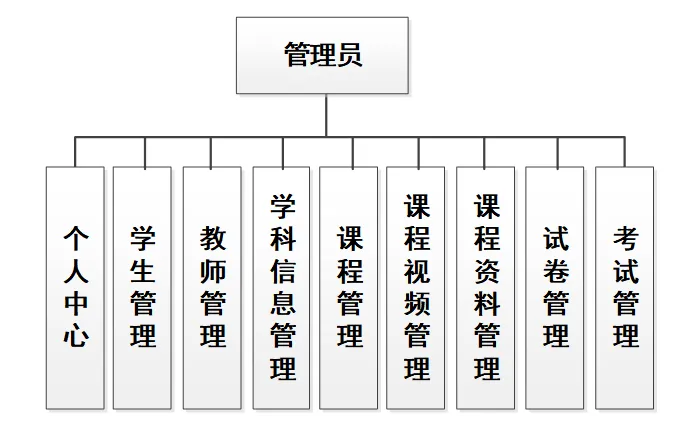

本系统是基于B/S架构的网站系统，设计的管理员功能结构图如下图所示：

图4-2管理员功能结构图

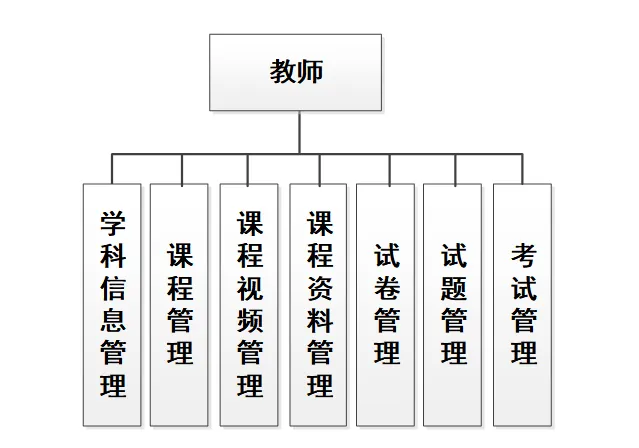

本系统是基于B/S架构的网站系统，设计的教师功能结构图如下图所示：

图4-3 教师功能结构图

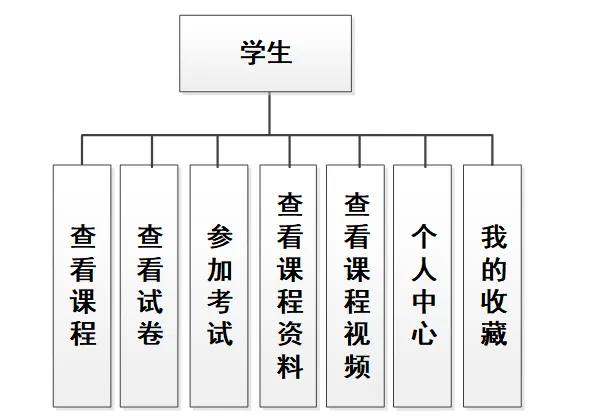

本系统是基于B/S架构的网站系统，设计的学生功能结构图如下图所示：

图4-4 学生功能结构图

4.3.数据库设计

4.3.1数据库实体

概念设计的目标是设计出反映某个组织部门信息需求的数据库系统概念模式，数据库系统的概念模式独立于数据库系统的逻辑结构、独立于数据库管理系统（DBMS）、独立于计算机系统。

概念模式的设计方法是在需求分析的基础上，用概念数据模型（例如E-R模型）表示数据及数据之间的相互联系，设计出反映用户信息需求和处理需求的数据库系统概念模式。概念设计的目标是准确描述应用领域的信息模式，支持用户的各种应用，这样既容易转换为数据库系统逻辑模式，又容易为用户理解。数据库系统概念模式是面向现实世界的数据模型，不能直接用于数据库系统的实现。在此阶段，用户可以参与和评价数据库系统的设计，从而有利于保证数据库系统的设计与用户的需求相吻合。在概念模式的设计中，E-R模型法是最常见的设计方法。本系统的E-R图如下图所示：

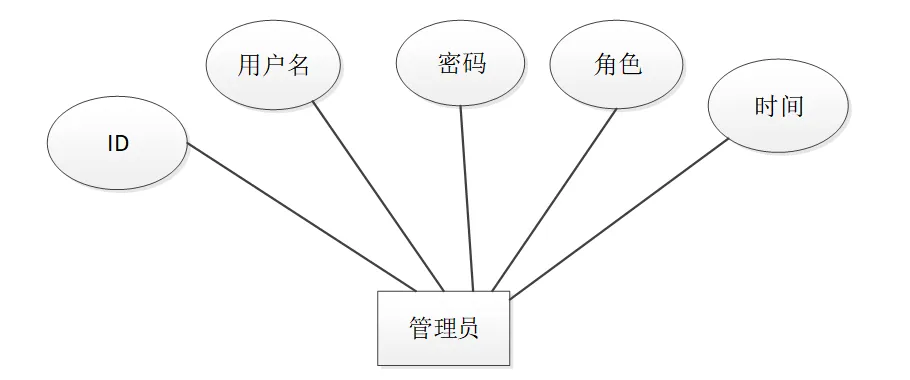

（1）管理员信息的实体属性图如图4.5所示：

图4.5管理员信息实体属性图

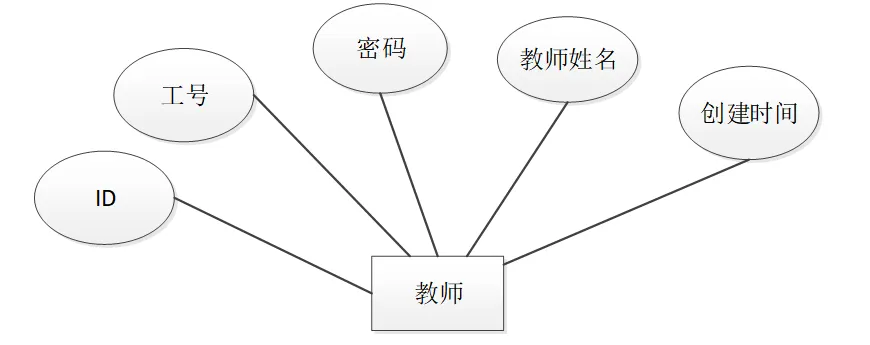

（2）教师信息实体属性图如图4.6所示：

图4.6教师信息实体属性图

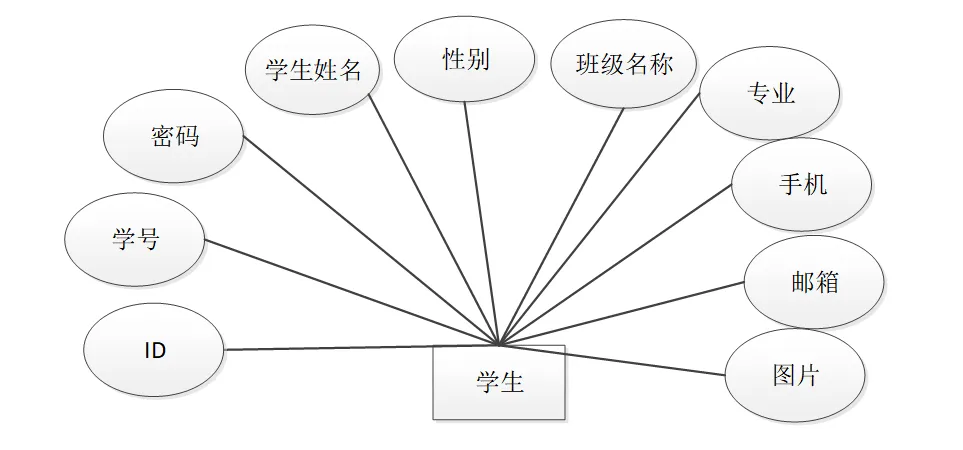

（3）学生信息实体属性图如图4.7所示：

图4.7学生信息实体属性图

4.3.2数据库设计表

线上学习网站需要后台数据库，下面介绍数据库中的各个表的详细信息：

表4.1 课程评论信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
refid	bigint(20)	否		关联表id
userid	bigint(20)	否		用户id
nickname	varchar(200)	是	NULL	用户名
content	longtext	否		评论内容
reply	longtext	是	NULL	回复内容

表4. 2课程视频评论信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
refid	bigint(20)	否		关联表id
userid	bigint(20)	否		用户id
nickname	varchar(200)	是	NULL	用户名
content	longtext	否		评论内容
reply	longtext	是	NULL	回复内容

表4.3 课程资料评论信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
refid	bigint(20)	否		关联表id
userid	bigint(20)	否		用户id
nickname	varchar(200)	是	NULL	用户名
content	longtext	否		评论内容
reply	longtext	是	NULL	回复内容

表4.4 试卷信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
name	varchar(200)	否		试卷名称
time	int(11)	否		考试时长(分钟)
status	int(11)	否	0	试卷状态

表4.5 试题信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
paperid	bigint(20)	否		所属试卷id（外键）
papername	varchar(200)	否		试卷名称
questionname	varchar(200)	否		试题名称
options	longtext	是	NULL	选项，json字符串
score	bigint(20)	是	0	分值
answer	varchar(200)	是	NULL	正确答案
analysis	longtext	是	NULL	答案解析
type	bigint(20)	是	0	试题类型，0：单选题 1：多选题 2：判断题 3：填空题（暂不考虑多项填空）
sequence	bigint(20)	是	100	试题排序，值越大排越前面

表4.6 考试记录信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
userid	bigint(20)	否		用户id
username	varchar(200)	是	NULL	用户名
paperid	bigint(20)	否		试卷id（外键）
papername	varchar(200)	否		试卷名称
questionid	bigint(20)	否		试题id（外键）
questionname	varchar(200)	否		试题名称
options	longtext	是	NULL	选项，json字符串
score	bigint(20)	是	0	分值
answer	varchar(200)	是	NULL	正确答案
analysis	longtext	是	NULL	答案解析
myscore	bigint(20)	否	0	试题得分
myanswer	varchar(200)	是	NULL	考生答案

表4.7 教师信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
gonghao	varchar(200)	否		工号
mima	varchar(200)	否		密码
xingming	varchar(200)	是	NULL	姓名
xingbie	varchar(200)	是	NULL	性别
xueyuan	varchar(200)	是	NULL	学院
zhiwei	varchar(200)	是	NULL	职位
shouji	varchar(200)	否		手机
youxiang	varchar(200)	是	NULL	邮箱
shenfenzheng	varchar(200)	否		身份证
zhaopian	varchar(200)	是	NULL	照片

表4.8 课程信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
kechengbianhao	varchar(200)	是	NULL	课程编号
kechengmingcheng	varchar(200)	是	NULL	课程名称
xuekemingcheng	varchar(200)	是	NULL	学科名称
gonghao	varchar(200)	是	NULL	工号
xingming	varchar(200)	是	NULL	姓名
fengmian	varchar(200)	是	NULL	封面
chuangjianshijian	datetime	是	NULL	创建时间
kechengjieshao	longtext	是	NULL	课程介绍
thumbsupnum	int(11)	是	0	赞
crazilynum	int(11)	是	0	踩

表4.9 课程视频信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
shipinbianhao	varchar(200)	是	NULL	视频编号
shipinmingcheng	varchar(200)	是	NULL	视频名称
xuekemingcheng	varchar(200)	是	NULL	学科名称
kechengmingcheng	varchar(200)	是	NULL	课程名称
gonghao	varchar(200)	是	NULL	工号
xingming	varchar(200)	是	NULL	姓名
shipin	varchar(200)	是	NULL	视频
fengmian	varchar(200)	是	NULL	封面
shipinjieshao	longtext	是	NULL	视频介绍
shangchuanshijian	datetime	是	NULL	上传时间
thumbsupnum	int(11)	是	0	赞
crazilynum	int(11)	是	0	踩
clicktime	datetime	是	NULL	最近点击时间

表4.10 课程资料信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
ziliaobianhao	varchar(200)	是	NULL	资料编号
ziliaomingcheng	varchar(200)	是	NULL	资料名称
xueke	varchar(200)	是	NULL	学科
kechengmingcheng	varchar(200)	是	NULL	课程名称
gonghao	varchar(200)	是	NULL	工号
xingming	varchar(200)	是	NULL	姓名
wenjian	varchar(200)	是	NULL	文件
fengmian	varchar(200)	是	NULL	封面
wenjianshuoming	longtext	是	NULL	文件说明
shangchuanshijian	datetime	是	NULL	上传时间
thumbsupnum	int(11)	是	0	赞
crazilynum	int(11)	是	0	踩

表4.11 收藏信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
userid	bigint(20)	否		用户id
refid	bigint(20)	是	NULL	收藏id
tablename	varchar(200)	是	NULL	表名
name	varchar(200)	否		收藏名称
picture	varchar(200)	否		收藏图片

表4.12 管理员信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
username	varchar(100)	否		用户名
password	varchar(100)	否		密码
role	varchar(100)	是	管理员	角色
addtime	timestamp	否	CURRENT_TIMESTAMP	新增时间

表4.13 学科信息

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
xuekebianhao	varchar(200)	是	NULL	学科编号
xuekemingcheng	varchar(200)	是	NULL	学科名称
chuangjianshijian	datetime	是	NULL	创建时间

表4.14 学生信息表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
xuehao	varchar(200)	否		学号
mima	varchar(200)	否		密码
xingming	varchar(200)	是	NULL	姓名
xingbie	varchar(200)	是	NULL	性别
banji	varchar(200)	是	NULL	班级
shouji	varchar(200)	否		手机
youxiang	varchar(200)	是	NULL	邮箱
shenfenzheng	varchar(200)	否		身份证
zhaopian	varchar(200)	是	NULL	照片

5 系统详细实现

5.1 管理员模块的实现

5.1.1学生信息管理

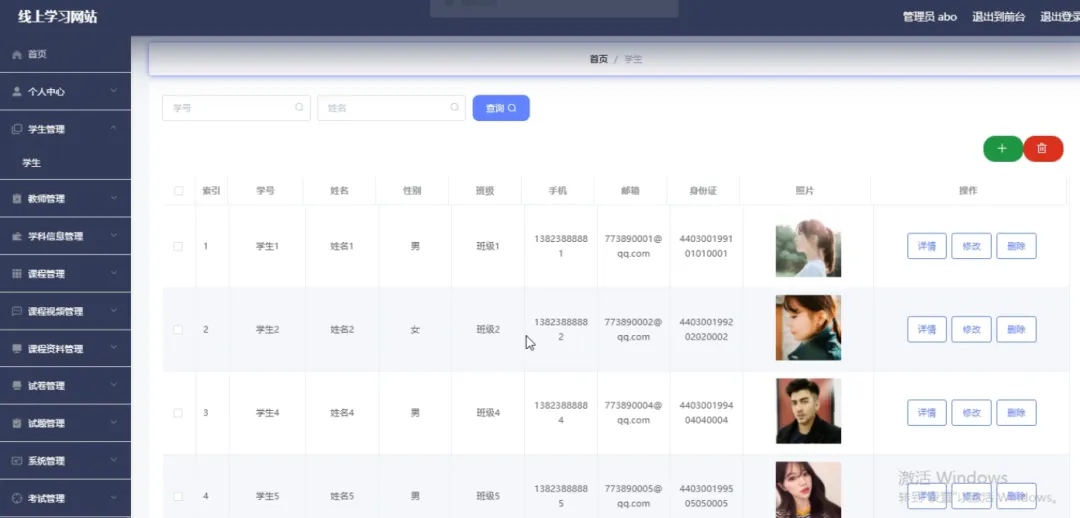

线上学习网站的系统管理员可以管理员学生信息，可以对学生信息添加修改删除操作。具体界面的展示如图5.1所示。

图5.1学生信息管理界面

5.1.2教师信息管理

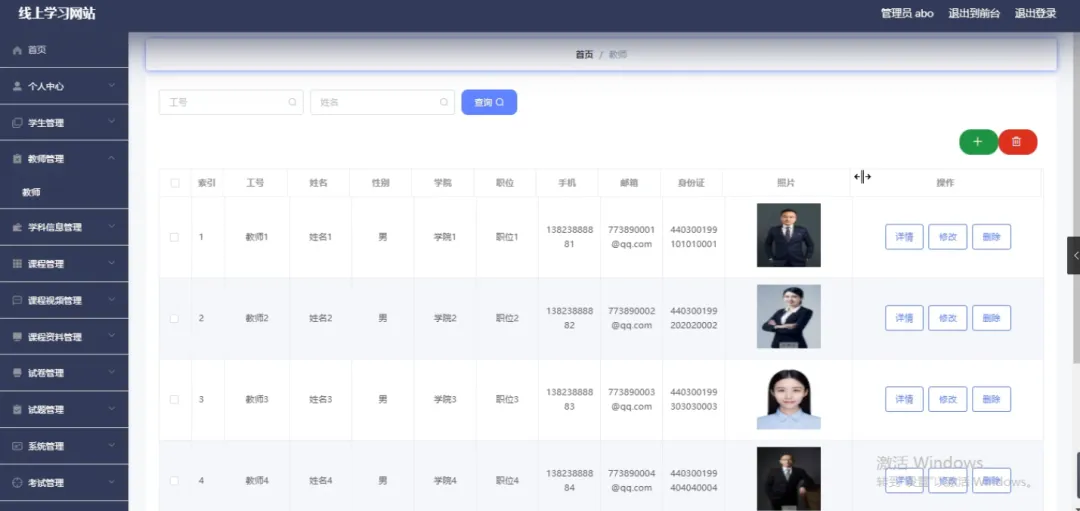

系统管理员可以教师信息进行添加，修改，删除操作。具体界面如图5.2所示。

图5.2教师信息管理界面

5.2教师模块的实现

5.2.1 课程视频管理

教师可以对课程视频进行添加，修改删除操作。界面如下图所示：

图5.3课程视频管理界面

5.2.2 试题信息管理

教师登录后，可以对试题信息进行添加修改删除操作。界面如下图所示：

图5.4 试题信息界面

5.3学生模块的实现

5.3.2 课程

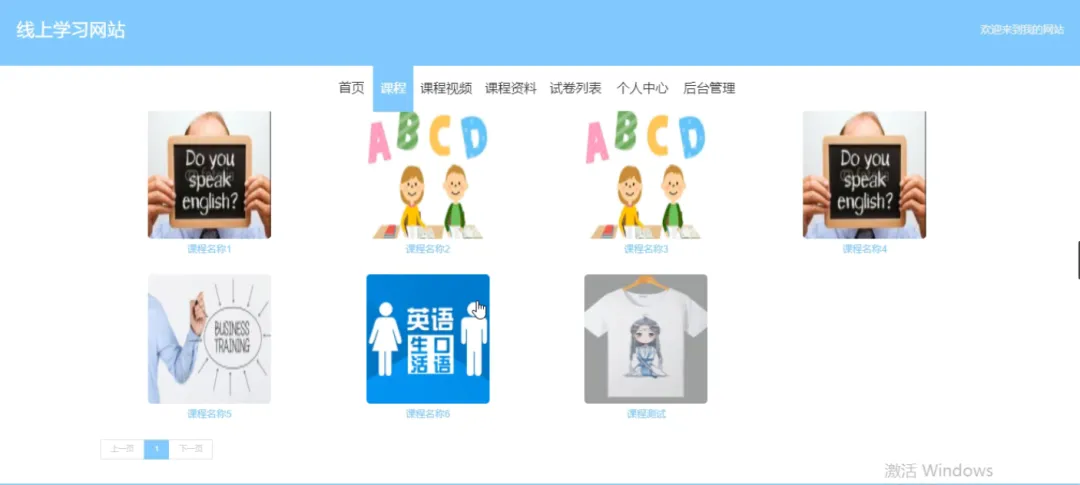

学生登录后，点击导航课程，可以查看课程信息。界面如下图所示：

图5.5 首页课程界面

5.3.2 试卷列表

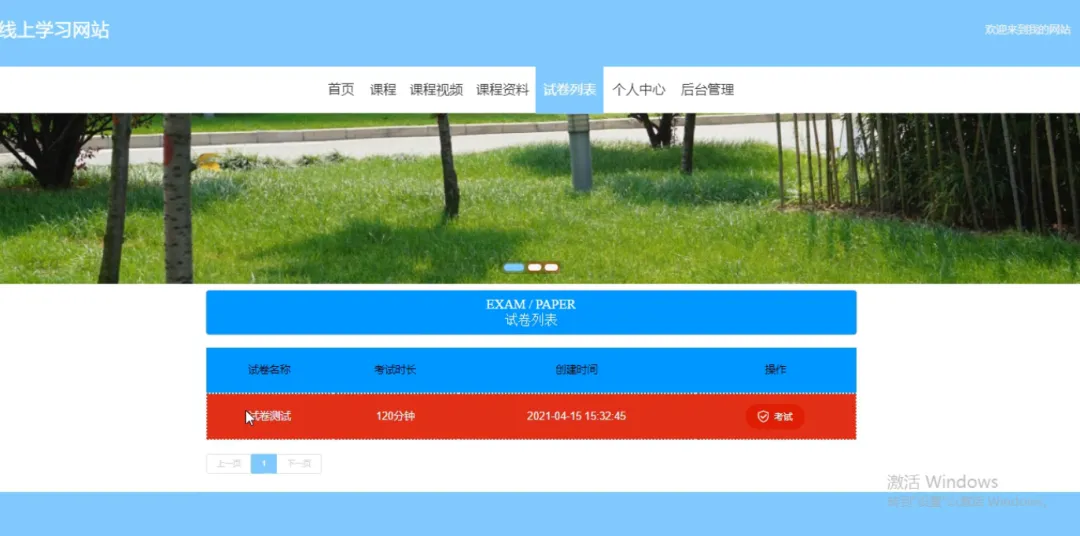

学生登录后可以在首页试卷列表找到对应的试卷，并可以参考考试。界面如下图所示：

图5.6 试卷列表界面
