ECDIS 5818安装接线指南

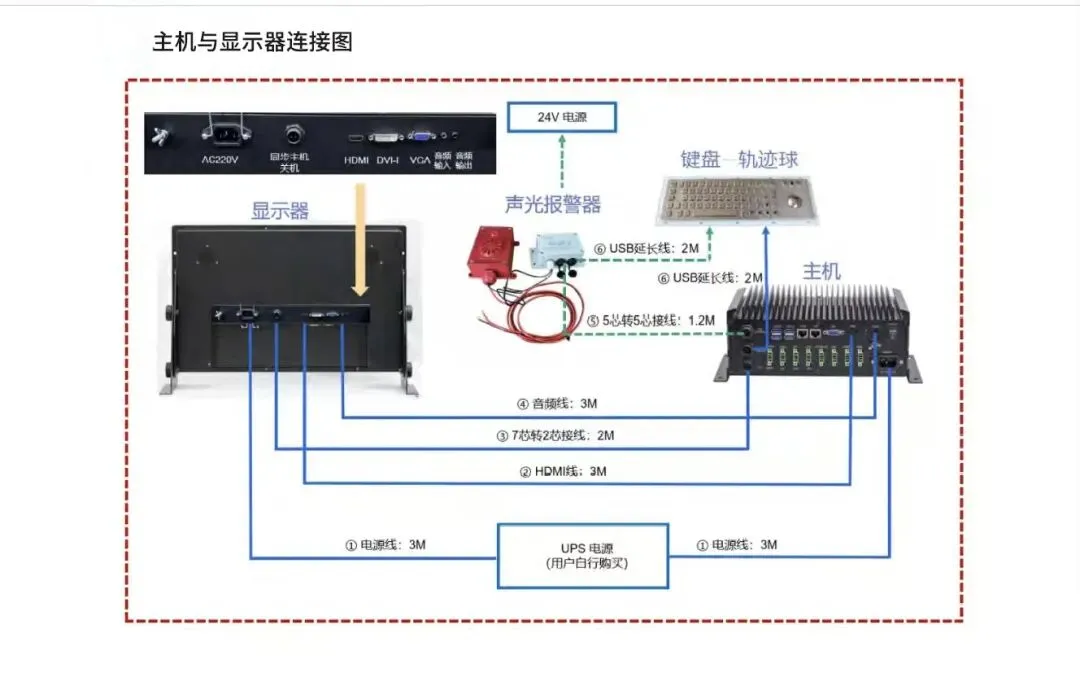

ECDIS 5818安装连接图

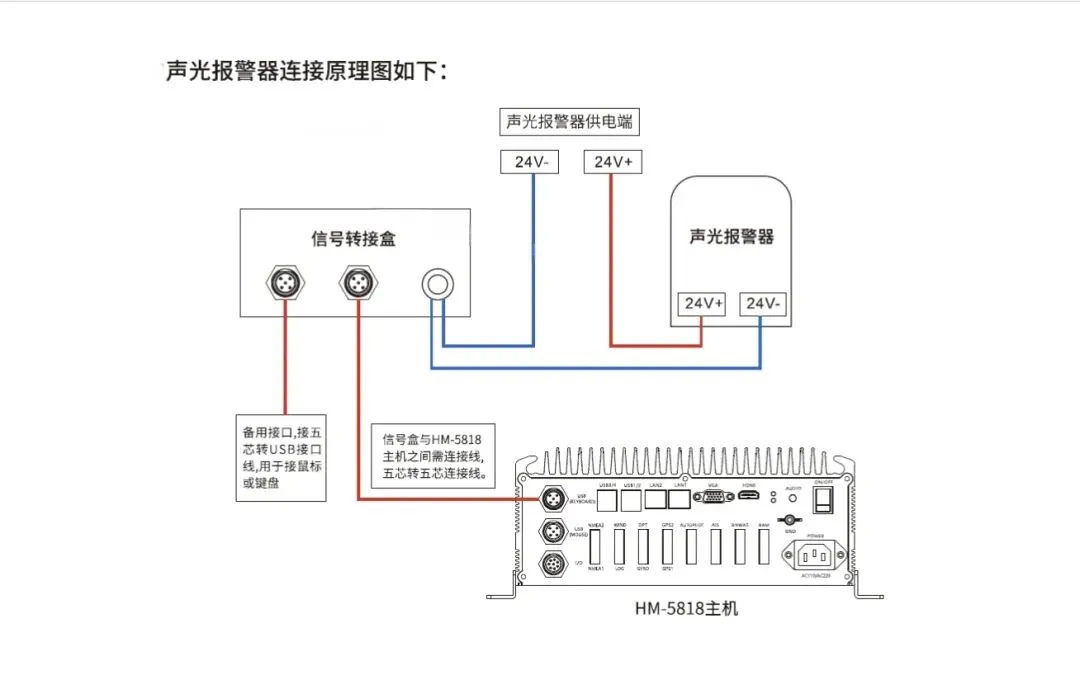

声光报警器连接图

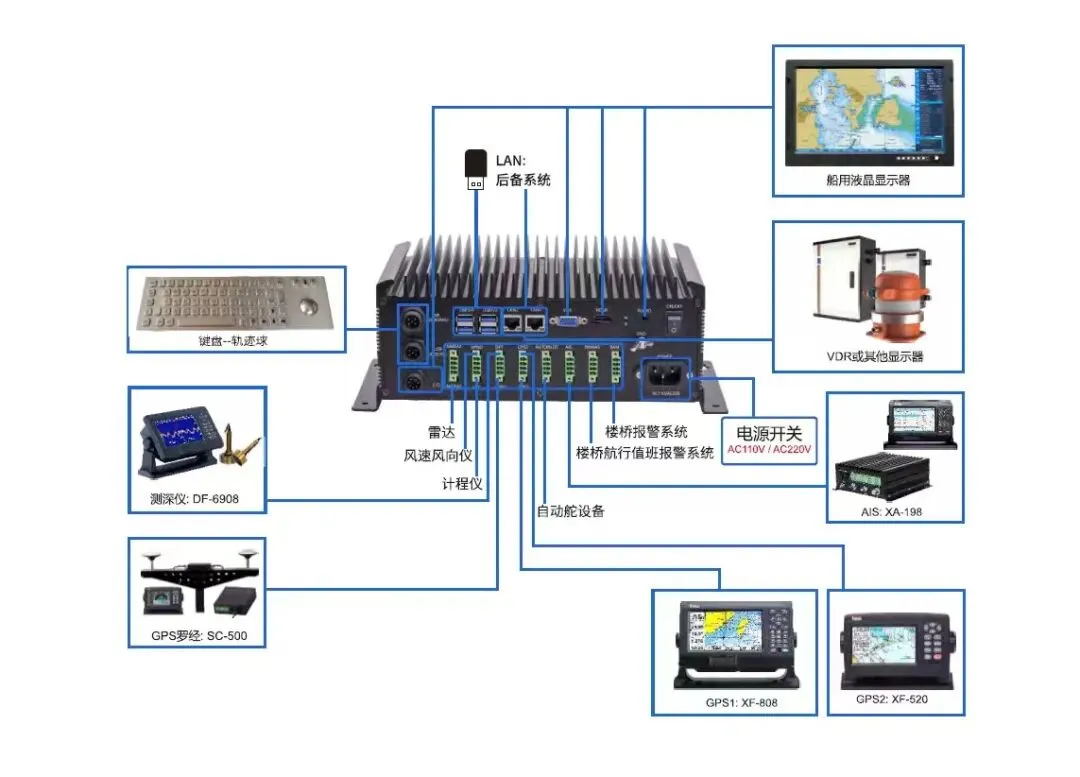

主机与外部设备连接图

注意ECDIS必选设备:GPS/AIS/罗经/计程仪/VDR/BNWAS/BAM

可选设备:ARPA/自动舵/风速风向仪/水深仪等

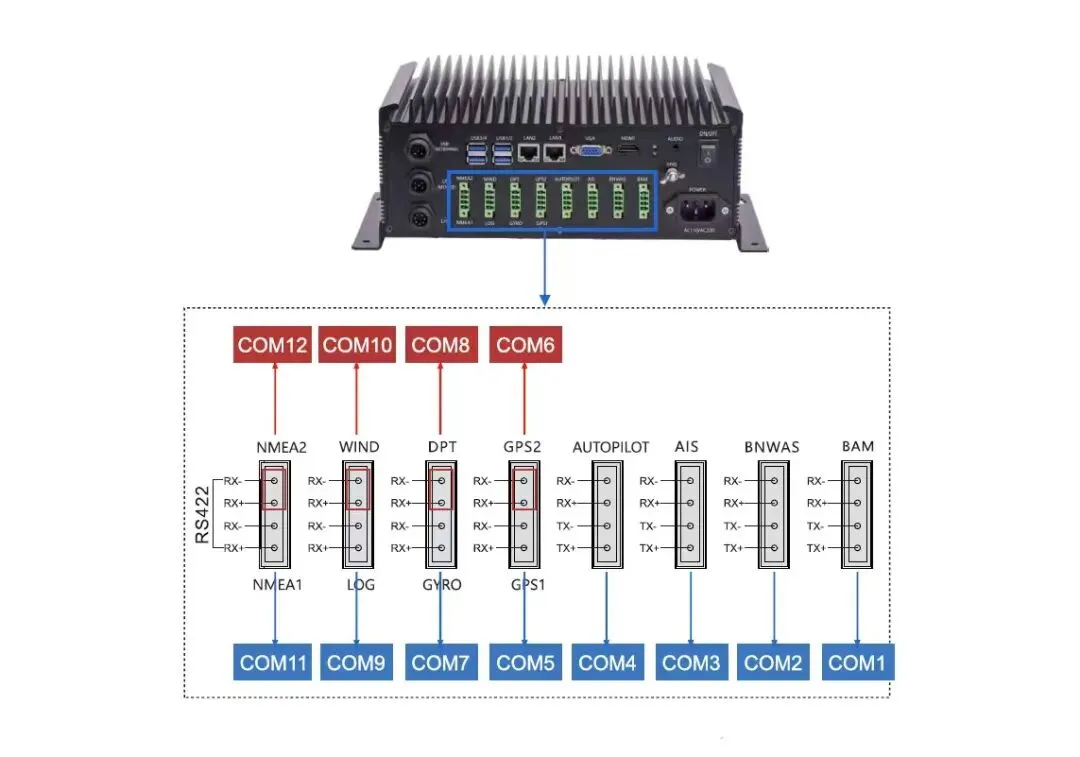

主机接口定义图

接口默认连接如下:

COM1:楼桥报警系统

COM2:楼桥航行值班报警系统

COM3:AIS设备

COM4:自动舵设备

COM5:GPS1

COM6:GPS2

COM7:罗经设备

COM8:测深仪

COM9:计程仪

COM10:风速风向仪

COM11:预留接口，可接雷达等设备

COM12:预留接口，可接雷达等设备

注:用户可根据实际连接进行自定义配置
