V伺服道闸控制器调试说明

感悟：对自己负责，多专注于让自己得到成长的事情上，不要把时间浪费在无聊的人或事上。

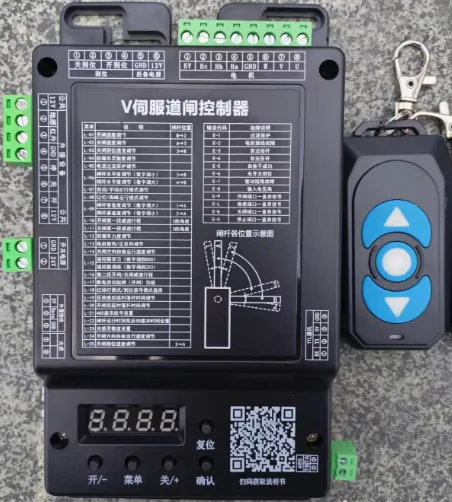

一、V伺服道闸控制器

查看详细说明书电子版也可以直接扫道闸控制器上面的二维码，见上图右下角。

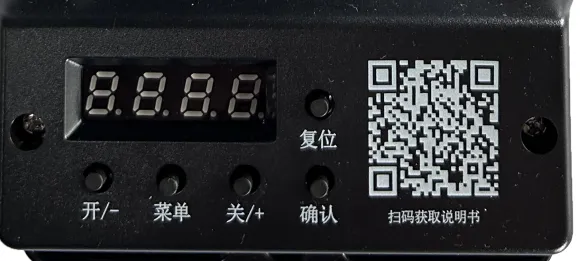

首先说一下，如果通过控制板上的按键进行开和关闸操作，需要长按开或关键，短按是没有效果的。

本文挑出几个内容说下

1、外部信号端子

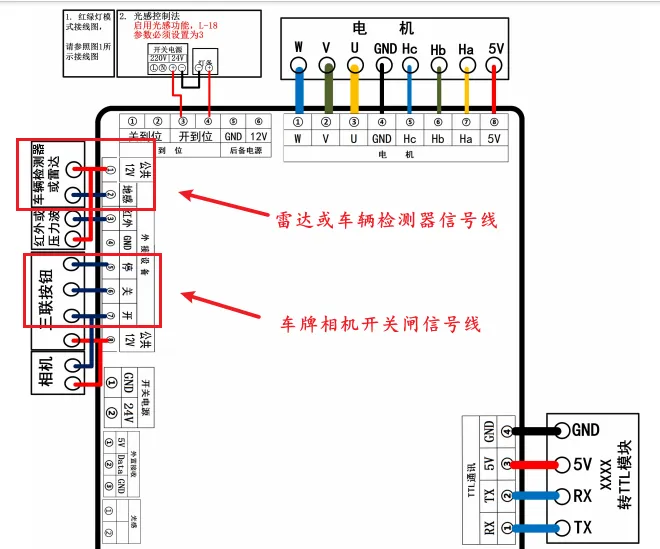

我们外部的信号线是接在控制板左侧的长条端子上，见下图，雷达或车辆检测器的信号线接最上面两个12V（公共）和地感，车牌识别相机设备的开关闸信号线接在下面，主板上标注了GND、停、关和开。开闸信号线接GND和开，关闸信号线接GND和关。

2、数码管显示内容所代表的含义

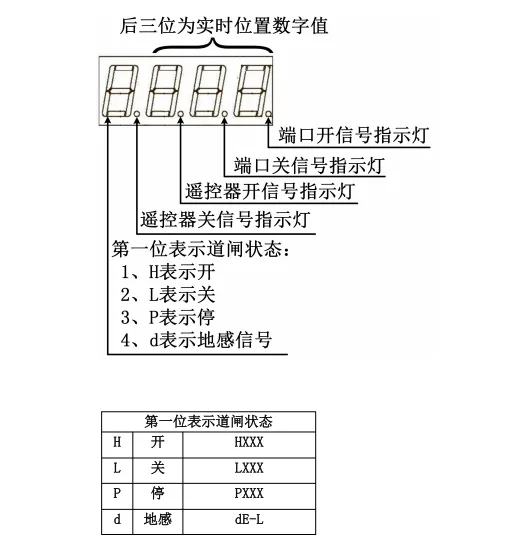

控制板上数码管显示内容含义见下图，第一位表示道闸状态，H是开，L是关，P是停，d是地感信号。

知道每个数字、字母以及指示灯的含义，更有助于我们了解设备的状态，方便我们做出判断。

3、遥控器配对

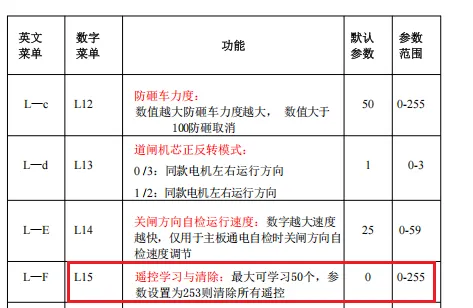

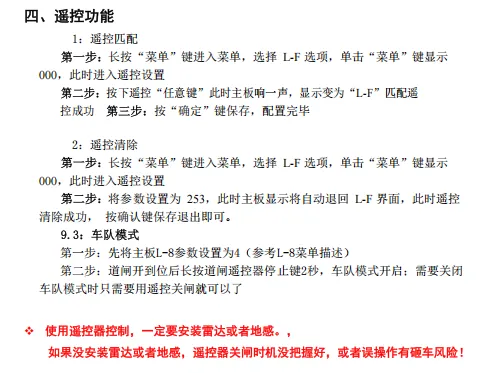

长按菜单键，直到显示L01，再松手，按加号键加至L15（遥控器配对是在L15参数下进行设置），当数码管显示L15时，再按菜单键一下，数码管显示当前控制板已配对的遥控器数量，如暂未配对过，则显示是000，这时再按新遥控器的任意键一下，主板会响一声，数码管上数字会增加1，如由000变为001，此时表示遥控器配对完成，再按确认键返回。（另，如果要消除所有遥控器信号，则在显示遥控器数量的界面，把数字调到253，这时会自动清除）

视频版见下方

4、道闸机芯正反转

关于这点，我特别拿出来提一下，有一次在此款道闸维修中，更换了一个控制板，刚接上去的时候，不知道按错了哪里，长按主板关键的时候，道闸杆却升起来了，按主板开键，道闸杆就落下去。用遥控器也试了一下，也是反向的。后来在厂家指导下，对方说对主板L13参数进行设置一下。刚进入L13，看到参数是1，我减到0，按确认保存，没有效果，反而升落不了，后来再把数字加回到1，也就是恢复默认参数。再保存，竟然恢复正常了（遥控器也可以正常了）。这有点奇怪，其实刚开始就是默认参数1，但那会开和关是反向的。

本次分享结束，感谢您的宝贵时间！
