电导率电极安装指南:选对方式,读数才准电导率测量失准，很多时候并非电极本身故障，而是安装方式不到位。气泡积聚、空间不足、方向错误，都会造成读数漂移、数值偏差。本文梳理了2电极/4电极/电感式三类电极的安装规范与避坑要点。一、电极使用前的基础准备
- 拆除运输保护帽：保护帽仅用于存放运输，测量前必须取下。
- 活化与清洁：用蒸馏水或去离子水浸泡电极；手印或测量腔内积聚固体时，应将其浸泡在适合的洗涤剂或稀酸溶液内溶解去除。也可使用软棉签轻触去除电极上的杂物，但不要用力擦洗电极表面。
- 校验电极常数：运输、存放可能导致电极常数发生微小变化，高精度测量场景下，安装后需完成校验，确保测量准确。
二、2电极电导率传感器：防气泡、防积渣
流量应指向传感器前端，确保测量单元完全侵入水中，规避气泡与固体沉积的影响。侧进上出的流通式安装是最优方案：水流横向进入、向上流出，既可以靠水流冲刷带走气泡，又能避免固体残渣在电极区域聚集。图1：2电极电导率传感器推荐安装方式- 避免上进下出：气泡会在电极上方聚集无法排出，造成读数偏低、信号跳变
- 避免安装在管道底部：固体颗粒易沉积污染电极，测值出现偏差
- 避免管道内形成空气柱：导致电极无法完全浸没，测量直接失效

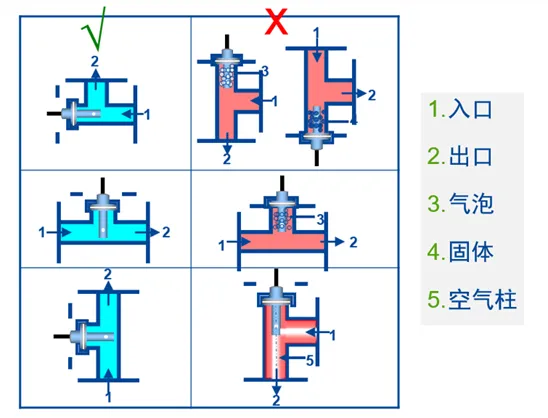

图2：2电极电导率传感器正确和错误的安装示意三、4电极电导率传感器：预留空间，规避场效应
4 电极的测量电场会超出电极本体，周边管壁、障碍物会干扰电场分布，安装核心是保证足够的空间余量。推荐安装方式：确保电极前方有30mm的距离无障碍物。图3：4电极电导率传感器安装示意四、电感式电导传感器：关注插入深度与管壁影响
电感式电极依靠电磁感应测量，电场外溢范围更大，对安装空间、管道材质更敏感。- 顶插式：多用于罐体、反应釜，自上而下插入，适合液位较高的静置或搅拌场景
- 侧插式：从罐体侧壁斜向插入，适配液位波动较大的工况
- 管道式：直接串接在工艺管道中，适合管路连续流动测量

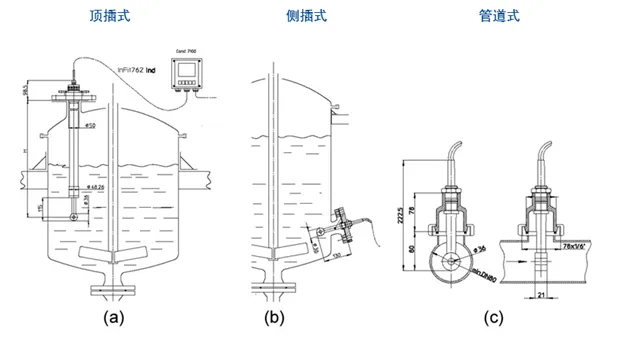

图4：电感式电导率三种安装方式示意- 控制插入深度与安装方向，确保测量环完全浸没在介质中
- 电极外壁到管壁的距离需＞30mm；距离不足会改变电感常数，需重新校准才能保证准确
- 金属等导体材质管壁：会使电感常数变小，测量数值偏高
- 塑料等非导体材质管壁：会使电感常数变大，测量数值偏低
图5：材料对电感式电导率传感器影响示意总结：
2 电极聚焦流体控制，优先规避气泡与积渣；4 电极与电感式聚焦电场边界，必须预留足够空间、关注管壁材质影响。按对应规范安装，才能最大程度保证测量的稳定性与准确性。
