电学实验：游标卡尺读数、螺旋测微器读数、电压表读数、
电流表读数、电阻表的读数
姓名：__________ 班级：__________ 考号：__________
一、填空题

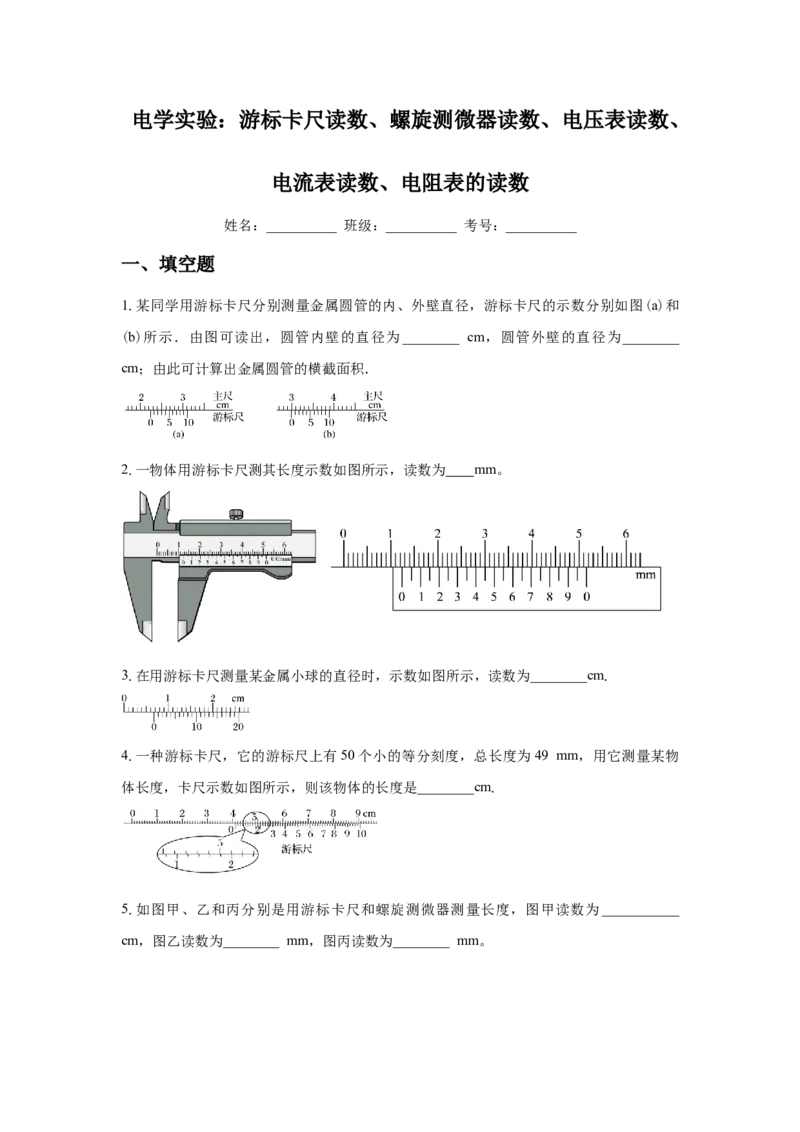

1.某同学用游标卡尺分别测量金属圆管的内、外壁直径，游标卡尺的示数分别如图(a)和
(b)所示．由图可读出，圆管内壁的直径为________ cm，圆管外壁的直径为________
cm；由此可计算出金属圆管的横截面积．
2.一物体用游标卡尺测其长度示数如图所示，读数为 mm。
3.在用游标卡尺测量某金属小球的直径时，示数如图所示，读数为________cm.
4.一种游标卡尺，它的游标尺上有50 个小的等分刻度，总长度为49 mm，用它测量某物
体长度，卡尺示数如图所示，则该物体的长度是________cm.

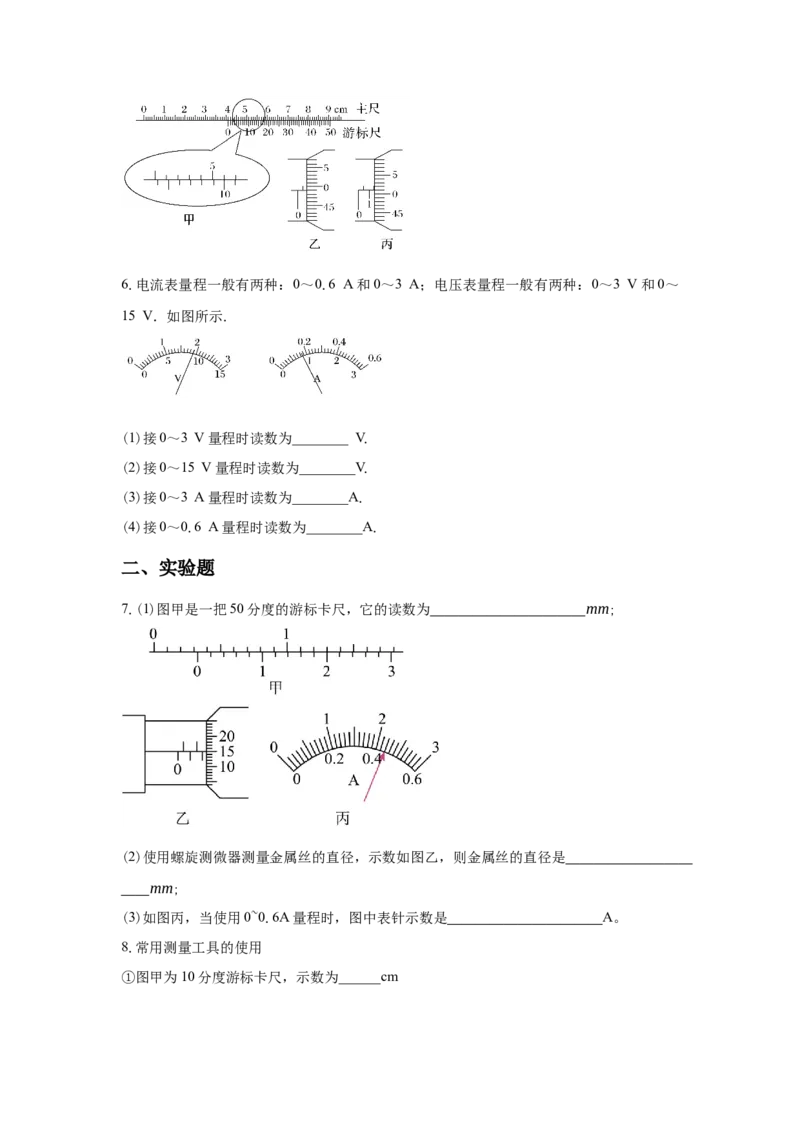

5.如图甲、乙和丙分别是用游标卡尺和螺旋测微器测量长度，图甲读数为___________
cm，图乙读数为________ mm，图丙读数为________ mm。
6.电流表量程一般有两种：0～0.6 A 和0～3 A；电压表量程一般有两种：0～3 V 和0～
15 V．如图所示.
(1)接0～3 V 量程时读数为________ V.
(2)接0～15 V 量程时读数为________V.
(3)接0～3 A 量程时读数为________A.
(4)接0～0.6 A 量程时读数为________A.
二、实验题
7.(1)图甲是一把50 分度的游标卡尺，它的读数为
mm;
(2)使用螺旋测微器测量金属丝的直径，示数如图乙，则金属丝的直径是
mm;
(3)如图丙，当使用0~0.6A 量程时，图中表针示数是
A。

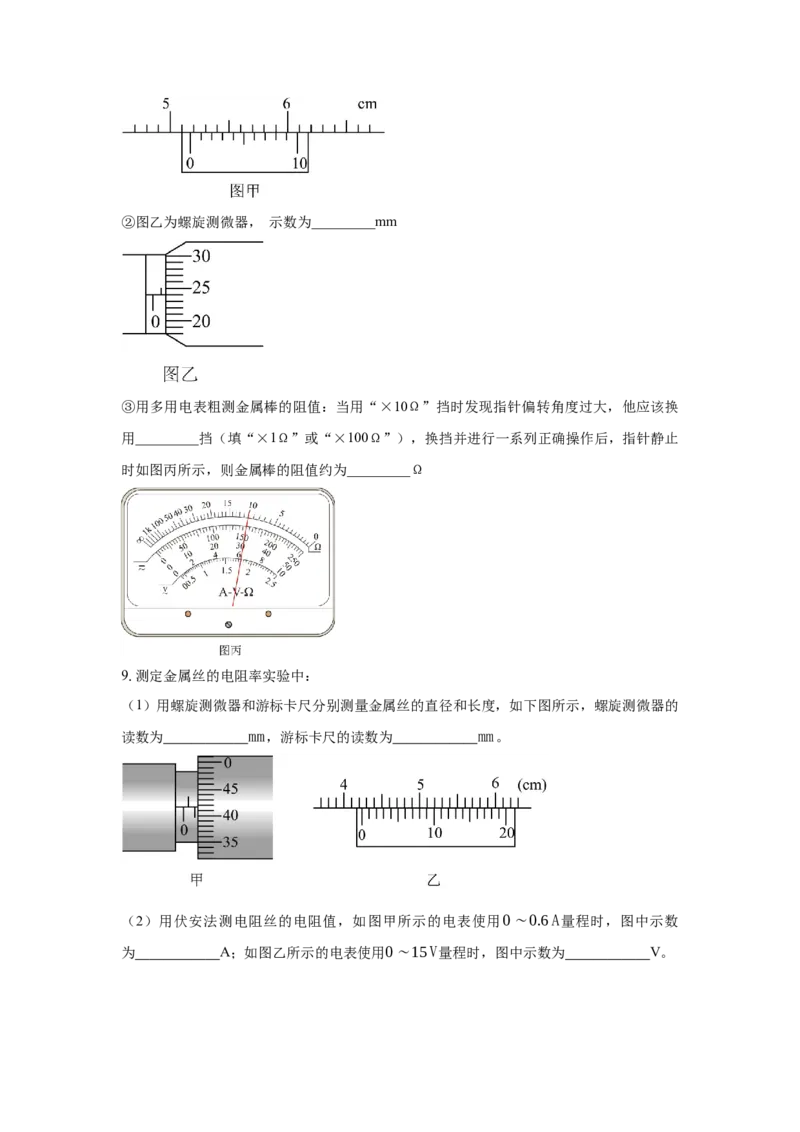

8.常用测量工具的使用
①图甲为10 分度游标卡尺，示数为______cm
②图乙为螺旋测微器， 示数为_________mm
③用多用电表粗测金属棒的阻值：当用“×10Ω”挡时发现指针偏转角度过大，他应该换
用_________挡（填“×1Ω”或“×100Ω”），换挡并进行一系列正确操作后，指针静止
时如图丙所示，则金属棒的阻值约为_________Ω
9.测定金属丝的电阻率实验中：
（1）用螺旋测微器和游标卡尺分别测量金属丝的直径和长度，如下图所示，螺旋测微器的
读数为
mm，游标卡尺的读数为
mm。
（2）用伏安法测电阻丝的电阻值，如图甲所示的电表使用0∼0.6 A量程时，图中示数
为
A；如图乙所示的电表使用0∼15 V量程时，图中示数为
V。
10.(1)游标卡尺的读数d1=
mm
(2)游标卡尺的读数d2=
mm
(3)游标卡尺的读数d3=
cm
(4)螺旋测微器的读数d4=
mm
(5)电压表接0~3V 量程，读数U 1=
V
(6)电压表接0~15V 量程，读数U 2=
V；
(7)电流表接0~0.6 A量程，读数I 1=
A
(8)电流表接0~3 A量程，读数I 2=
