专题 07 闭合电路欧姆定律
考点一 闭合电路欧姆定律的基本公式

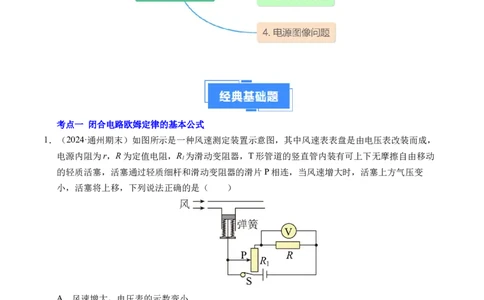

1．（2024·通州期末）如图所示是一种风速测定装置示意图，其中风速表表盘是由电压表改装而成，
电源内阻为r，R为定值电阻，R 为滑动变阻器，T形管道的竖直管内装有可上下无摩擦自由移动
1
的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连，当风速增大时，活塞上方气压变
小，活塞将上移，下列说法正确的是（ ）
A．风速增大，电压表的示数变小
B．风速增大，滑动变阻器R 两端的电压变小
1
C．风速减小，通过R的电流变大
D．风速减小，滑动变阻器R 端的电压变化量与电流变化量之比变大
1
2．（2024·杭州期末）下列说法正确的是（ ）
A．电动势大的电源做功一定多，储存的电能越多
B．电动势就是电势差，电源的电动势一定等于闭合电路中电源两端的电压
C．电动势在数值上等于非静电力把1C的正电荷在电源内从正极移到负极所做的功
1
学科网（北京）股份有限公司D．为了能更方便测量电源内阻，应使用旧电池

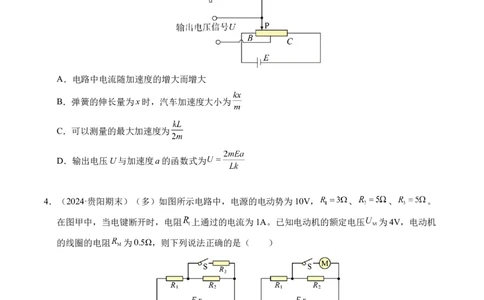

3．（2024·临沂期末）（多）加速度测量仪可测量汽车起步或刹车时的加速度，其结构如图所示。当
汽车加速或减速时，元件A发生位移并输出相应的电压信号，已知A的质量为m，弹簧的劲度系
数为k、电源的电动势为E、内阻不计，滑动变阻器总长为L，电阻分布均匀，汽车静止或匀速时
滑片P在滑动变阻器的中点，输出电压为零，则（ ）
A．电路中电流随加速度的增大而增大
B．弹簧的伸长量为x时，汽车加速度大小为
C．可以测量的最大加速度为
D．输出电压U与加速度a的函数式为
4．（2024·贵阳期末）（多）如图所示电路中，电源的电动势为10V， 、 、 。
在图甲中，当电键断开时，电阻 上通过的电流为1A。已知电动机的额定电压 为4V，电动机
的线圈的电阻 为0.5Ω，则下列说法正确的是（ ）
A．电源内阻为2Ω
B．在图甲中，电键闭合后 消耗的功率减小
C．在图乙中，电键闭合后电动机恰好正常工作，此时通过电动机线圈的电流为8A
D．在图乙中，电键闭合后电动机恰好正常工作，此时电动机的输出功率为1.52W
2
学科网（北京）股份有限公司5．（2024·河南期末）（多）某课外活动兴趣小组设计了利用压敏电阻测量加速度的装置，工作原理
如图甲所示，将压敏电阻和一块挡板竖直固定在小车上，中间放置一个质量为 的小球，当小
球随小车一起沿水平地面向右加速时，压敏电阻的阻值 在压力从0增大到 的过程中均匀减
小，如图乙所示。当小车静止在水平地面上时，电流表的示数为 ，电路中电源的电动势为
，下列说法正确的是（ ）
A．当小车做匀速直线运动时，电流表的示数为0
B．当电流表的示数为 时，小车的加速度大小为
C．当电流表的示数为 时，小车的加速度大小为
D．当电流表的示数为 时，小车的加速度大小为
考点二 电源最大输出功率

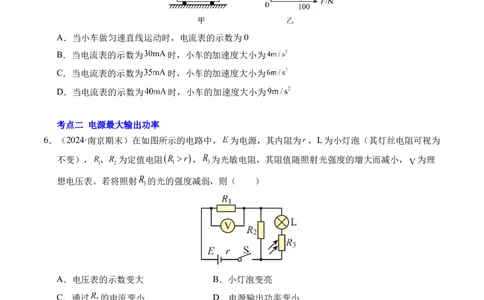

6．（2024·南京期末）在如图所示的电路中， 为电源，其内阻为 ，L为小灯泡（其灯丝电阻可视为
不变）， 为定值电阻 ， 为光敏电阻，其阻值随照射光强度的增大而减小， 为理
想电压表。若将照射 的光的强度减弱，则（ ）
A．电压表的示数变大 B．小灯泡变亮
C．通过 的电流变小 D．电源输出功率变小
7．（2024·天津期末）小红同学家里有一盏 “智能”台灯，它能根据环境的光照强度自动调节亮
度，也可以手动调节台灯的亮度。小红查阅资料后，猜想台灯内部的电路结构可能如图所示，已
知光敏电阻在光照强度减小时，电阻会增大。则当闭合开关后，小红的分析不正确的是（ ）
3
学科网（北京）股份有限公司A．夜晚时，光照强度减小，小灯泡L将变亮
B．光照强度增大时，光敏电阻当中的电流增大
C．光照强度增大时，光敏电阻两端电压减小
D．在光照条件不变时，滑动变阻器的滑片向左滑，电源的输出功率一定增加

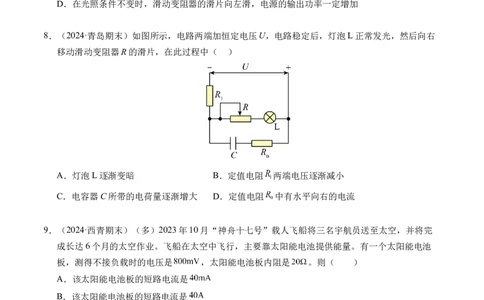

8．（2024·青岛期末）如图所示，电路两端加恒定电压U，电路稳定后，灯泡L正常发光，然后向右
移动滑动变阻器R的滑片，在此过程中（ ）
A．灯泡L逐渐变暗 B．定值电阻 两端电压逐渐减小
C．电容器C所带的电荷量逐渐增大 D．定值电阻 中有水平向右的电流
9．（2024·西青期末）（多）2023年10月“神舟十七号”载人飞船将三名宇航员送至太空，并将完
成长达6个月的太空作业。飞船在太空中飞行，主要靠太阳能电池提供能量。有一个太阳能电池
板，测得不接负载时的电压是 ，太阳能电池板内阻是 。则（ ）
A．该太阳能电池板的短路电流是
B．该太阳能电池板的短路电流是
C．该太阳能电池板的最大输出功率为
D．该太阳能电池板的最大输出功率为
10．（2024·河南期末）（多）交警使用的某型号酒精测试仪工作原理如图所示，传感器电阻R的电
阻值随酒精气体浓度的增大而减小，电源的电动势为E，内阻为r，定值电阻 ，电路中的电
表均为理想电表。当饮酒驾驶后对着测试仪吹气时，下列说法正确的是（ ）
4
学科网（北京）股份有限公司A．电压表的示数变大，电流表的示数变小
B．饮酒量越多，电源的效率越小
C．饮酒量越多，电源的输出功率一定越大
D．电压表示数变化量与电流表示数变化量的绝对值之比保持不变
11．（2024·扬州期末）如图甲所示的电路中， 、 均为定值电阻，且 ， 阻值未知，
为滑动变阻器。当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图
线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的。计算：
（1）定值电阻 的阻值；
（2）滑动变阻器的最大阻值；
（3）电源的电动势和内阻。
考点三 电路动态分析
12．（2024·南京期末）交警使用的某型号酒精测试仪如图甲，其工作原理如图乙所示，传感器电阻R
的电阻值随酒精气体浓度的增大而减小，电源的电动势为E，内阻为r，电路中的电表均为理想电
表。测试仪可根据电压表读数变化判断驾驶员饮酒情况。当一位酒驾驾驶员对着测试仪吹气时，
下列说法正确的是（ ）
A．电压表的示数变大，电流表的示数变小
5
学科网（北京）股份有限公司B．酒精气体浓度越大，电源的输出功率越大
C．适当减小R 的电阻值，则同等酒精气体浓度下吹气前后电压表示数变化会更大
0
D．电压表示数变化量与电流表示数变化量的绝对值之比变大
13．（2024·宣城期末）如图所示，电表均为理想电表，电源内阻的大小为r，两灯泡的电阻均为2r。
闭合开关，此时，两灯泡正常发光。将滑动变阻器滑片向上滑动，电压表 、 示数变化量的绝
对值分别 、 ，电流表A示数变化量的绝对值为 ，则（ ）
A．灯泡 变亮，灯泡 变暗
B． 和 的示数都减小
C．始终保持 与 的比值是 与 的比值的2倍
D．电源输出功率变大，效率增大
14．（2024·昭通期末）火警报警器的电路示意图如图所示。其中， 为用半导体热敏材料制成的传
感器，这种半导体热敏材料的电阻率随温度的升高而减小。电流表为值班室的显示器，电源两极
之间接一报警器。当传感器 所在处出现火情时，通过显示器的电流I、报警器两端的电压U的
变化情况是（ ）
A．I变大，U变小 B．I变大，U变大 C．I变小，U变小 D．I变小，U
变大
15．（2024·北碚期末）在校园安全大检查中，检查小组的同学研究了学校宿舍楼的火警报警装置的
电路，如图所示， 为热敏电阻，温度升高时， 急剧减小，当电铃两端电压达到一定值时，电
铃会响，下列分析正确的是（ ）
6
学科网（北京）股份有限公司A．报警装置的电池老化（内阻变大，电动势不变），不会影响报警装置的安全性能
B．若研究时发现当有火时报警装置不响，应把 的滑片P向下移
C．若研究时发现报警装置过于灵敏，应把 的滑片P向上移
D．增大电源的电动势，会使报警装置的临界温度降低
16．（2024·南京期末）如图所示，光敏电阻R 的阻值随光照强度的增大而减小，R 、R 是定值电
2 0 1
阻，电源的电动势和内阻分别为E、r，闭合开关S，增大光敏电阻的光照强度，下列说法正确的
是（ ）
A．电源的效率可能变大 B． R 的功率增大
0
C．电流表的示数增大 D．光敏电阻的功率一定增大
17．（2024·宁波期末）如图所示的电路中，电源的电动势E和内阻r恒定不变，灯泡L恰能正常发
光。如果变阻器的滑片向a端滑动，则（ ）
A．灯泡L变暗，电流表的示数减小 B．灯泡L变亮，电流表的示数增大
C．灯泡L变暗，电流表的示数增大 D．灯泡L变亮，电流表的示数不变
7
学科网（北京）股份有限公司18．（2024·沈阳期末）（多）在如图所示的电路中，定值电阻R大于电源内阻r。现闭合开关S，将
滑动变阻器的滑片向上滑动，电表A、V 、V 、V 都为理想电表，测得电压表V 示数变化量的绝
1 2 3 3
对值为 U ，电流表A示数变化量的绝对值为 I，则下列说法正确的是（ ）
3
A．电流表A的示数减小，电压表V 的示数增大，电压表V 的示数增大
1 2
B． U 与 I的比值不变
3
C．电源的输出功率一定减小
D．滑动变阻器的功率一定增大
19．（2024·乌鲁木齐期末）（多）如图所示，电源电动势E=12V，内阻r=1Ω， ， 。开
关闭合后，电动机恰好正常工作。已知电动机的额定电压 为6V，电动机线圈的电阻 为
0.5Ω，下列说法正确的是（ ）
A．电阻 两端的电压为3V
B．通过电动机的电流为12A
C．电源的效率为75%
D．电动机的输入功率为12W
考点四 电源图像问题
20．（23-24高二下安徽滁州期末）图甲为某电源的 图线，图乙为某小灯泡的 图线的一部
分，虚线 为图线在 点处的切线，则下列说法中正确的是（ ）
8
学科网（北京）股份有限公司A．小灯泡的电阻随两端电压的增大而减小
B．当小灯泡两端的电压为 时，它的电阻约为
C．把电源和小灯泡组成闭合回路，小灯泡两端的电压约为
D．把电源和小灯泡组成闭合回路，小灯泡的功率约为
21．（2024·淮安期末）如图所示的 图像中，直线a、b分别为两个电源的路端电压与电流的关
系，曲线c为小灯泡的两端电压与电流的关系，三条线交于Q点。若将小灯泡先后分别与这两电
源直接相连组成闭合回路，则（ ）
A．电源电动势 B．电源内阻
C．电源的输出功率 D．电源的总功率
22．（2024·海南期末）在如图所示的 图像中，直线Ⅰ为某电源的路端电压与电流的关系图线，
曲线Ⅱ为某一小灯泡L的 曲线，曲线Ⅱ与直线Ⅰ的交点坐标为（1.5，0.75），曲线Ⅱ在该点
的切线与横轴的交点坐标为（1.0，0），用该电源直接与小灯泡L连接成闭合电路，由图像可知
（ ）
9
学科网（北京）股份有限公司A．电源电动势为2.0 V
B．电源内阻为
C．小灯泡L接入电源时的电阻为
D．小灯泡L实际消耗的电功率为1.125 W
23．（2024·黄冈期末）（多）在如图甲所示电路中，定值电阻 ，R为滑动变阻器，闭合开关
后，多次改变滑片的位置，分别记录电压表和电流表的示数，由测得数据作出如图乙所示 图
线。下列判断正确的是（ ）
A．当滑片向右滑动时，电压表示数增大
B．电源的电动势测量值约为1.60V
C．电源的内阻测量值约为1.5Ω
D．当电源短路时，电路中电流为0.4A
24．（2024·长沙期末）如图，电源电动势 ，内阻 ，电阻 ， ， ，
电容器电容 ，开关S原来断开，现在合上开关S直到电路稳定，则（ ）
A．S闭合电路稳定时，电容器b极板带正电
B．S断开电路稳定时，电容器的电压为3V
C．从S断开到合上开关S且电路稳定后，流过电流表的电量为
10
学科网（北京）股份有限公司D．从S断开到合上开关S且电路稳定后，流过电流表的电量为
25．（2024·漯河期末）（多）如图所示，直线 、 分别是电源 与电源 的路端电压随输出电流变
化的图线，曲线 是一个小灯泡的 图线。曲线 与直线 、 相交点的坐标分别为
、 。如果把该小灯泡分别与电源 电源 单独连接，则下列说法正确的是
（ ）
A．电源 与电源 的内阻之比是
B．电源 与电源 的电动势之比是
C．在这两种连接状态下，小灯泡的电阻之比是
D．在这两种连接状态下，小灯泡消耗的功率之比是
26．（2024·苏州期末）如图甲所示，电源电压不变，小灯泡的额定电压为3V。第一次只闭合 、
，将滑动变阻器R的滑片从最下端滑到最上端，第二次只闭合开关 ，将滑动变阻器R的滑片从
最下端向上滑到中点时，电压表 的示数为1.5V，滑到最上端时，小灯泡正常发光。图乙是两次
实验中电流表A与电压表 、 示数关系图像，下列说法不正确的是（ ）
A．小灯泡的额定功率为0.75W
11
学科网（北京）股份有限公司B．定值电阻 的阻值为
C．滑动变阻器R的最大阻值为
D．两次实验中，电路最小功率为0.36W
27．（2024·鹰潭期末）如图所示，电路中定值电阻 的阻值等于电源内阻r的阻值，定值电阻 的
阻值等于2r，开关S闭合，平行板电容器中带电质点P原来处于静止状态，将滑动变阻器滑片向
上滑动，理想电压表 、 、 的示数变化量的绝对值分别为 、 、 ，理想电流表A
示数变化量的绝对值为 ，下列说法正确的是（ ）
A．理想电压表 示数增大，理想电压表 示数减小，理想电流表A示数增大
B．质点将向下运动，定值电阻 中有从a流向b的瞬间电流
C．
D．电源的输出功率减小
28．（2024·阜阳期末）（多）如图所示，M、N是两块水平放置的平行金属板， 为定值电阻，
和 为可变电阻，开关S闭合。质量为m的带正电荷的微粒从P点以水平速度 射入金属板间，
沿曲线打在N板上的O点。若经下列调整后，微粒仍从P点以水平速度 射入，则关于微粒打在
N板上的位置说法正确的是（ ）
A．断开开关S，M极板稍微上移，粒子依然打在O点
B．断开开关S，N极板稍微下移，粒子打在O点右侧
C．保持开关S闭合，减小 ，粒子依然打在O点
D．保持开关S闭合，增大 ，粒子打在O点右侧
12
学科网（北京）股份有限公司29．（2024·杭州期末）（多）某同学在研究性学习活动中自制了电子秤，如图。用理想电压表显示
物体的质量，托盘与电阻可忽略的金属弹簧相连，托盘与弹簧的质量均不计，电流表内阻可忽
略，滑动变阻器R的滑动端与弹簧上端连接。当托盘中没有放物体时，滑片恰好指在变阻器的最
上端，此时电压表示数为0。设变阻器总电阻为R，总长度为l，电源电动势为E，内阻为r，限流
电阻阻值为 ，弹簧劲度系数为k，不计一切摩擦和其他阻力，则下列说法正确的是（ ）
A．物体质量m越大，电流表示数越大
B．物体质量m越小，电压表示数越小
C．该电子秤所用的弹簧劲度系数k越大越灵敏
D．电压表示数U与所称物体质量m的关系式为
13
