杠杆
一、教学目标：
1．认识杠杆，会画杠杆示意图
2．会画力和力臂
二、教学重难点：
杠杆示意图
三、学习与交流：
一）什么是杠杆？
（1）定义：一根____棒，在力的作用下如果能绕着固定点______，这根硬棒叫做杠杆。可见，
杠杆是由硬棒和支点组成的，棒可以是直的，也可以是弯的，但必须是硬的。

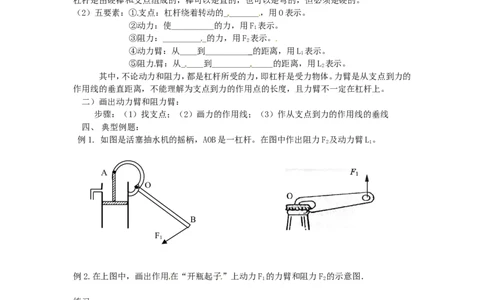

（2）五要素：①支点：杠杆绕着转动的________，用O表示。
②动力：使__________的力，用F 表示。
1
③阻力：__________的力，用F 表示。
2
④动力臂：从____到__________ 的距离，用L 表示。
1
⑤阻力臂：从_____到______________的距离，用L 表示。
2
其中，不论动力和阻力，都是杠杆所受的力，即杠杆是受力物体。力臂是从支点到力的
作用线的垂直距离，不能理解为支点到力的作用点的长度，且力臂不一定在杠杆上。
二）画出动力臂和阻力臂：
步骤：（1）找支点；（2）画力的作用线；（3）作从支点到力的作用线的垂线
四、典型例题：
例1. 如图是活塞抽水机的摇柄，AOB是一杠杆。在图中作出阻力F 及动力臂L。
2 1
A
O
B
F
1
例2.在上图中，画出作用在“开瓶起子”上动力F 的力臂和阻力F 的示意图．
1 2
练习
向下压
五、达标检测：
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！免费下载网址 http://jiaoxue5u.ys168.com/
1．如图6所示，O为杠杆的支点，请作出力F 和F 的力臂L 和L。
1 2 1 2
F
1
A
B
F
2 O
图6
图7

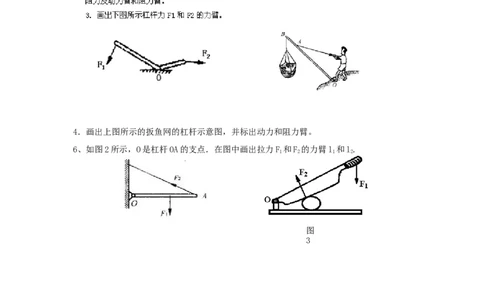

4．画出上图所示的扳鱼网的杠杆示意图，并标出动力和阻力臂。
6、如图2所示，O是杠杆OA的支点．在图中画出拉力F 和F 的力臂l 和l.
1 2 1 2
图
3
