2024 年中考第三次模拟考试（天津卷）
物理·全解全析
第Ⅰ卷
本卷共两大题，其39分。
一、单项选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，只有一项最符合
题意）

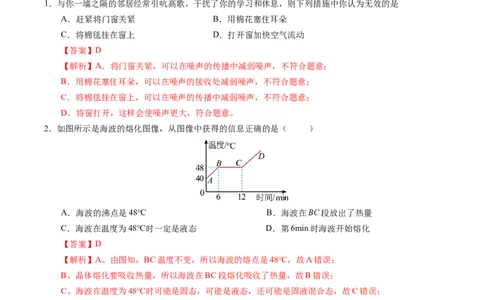

1．与你一墙之隔的邻居经常引吭高歌，干扰了你的学习和休息，则下列措施中你认为无效的是
A．赶紧将门窗关紧 B．用棉花塞住耳朵
C．将棉毯挂在窗上 D．打开窗加快空气流动
【答案】D
【解析】A．将门窗关紧，可以在噪声的传播中减弱噪声，不符合题意；
B．用棉花塞住耳朵，可以在噪声的接收处减弱噪声，不符合题意；
C．将棉毯挂在窗上，可以在噪声的传播中减弱噪声，不符合题意；
D．将窗打开，这样会使噪声更大，符合题意。
2．如图所示是海波的熔化图像，从图像中获得的信息正确的是（ ）
A．海波的沸点是48℃ B．海波在BC段放出了热量
C．海波在温度为48℃时一定是液态 D．第6min时海波开始熔化
【答案】D
【解析】A、由图知，BC温度不变，所以海波的熔点是48℃，故A错误；
B、晶体熔化要吸收热量，所以海波在BC段熔化吸收了热量，故B错误；
C、海波在温度为48℃时可能是固态，可能是液态，还可能是固液混合态，故C错误；
D、由图知，第6min时温度达到熔点，继续吸热，海波开始熔化，故D正确．
故选D．
3．如图所示，嘉嘉同学站在平静的澄池边看到“房在水中现，鱼在房上游”；关于他看到水中鱼的光路
图，正确的是（ ）A． B． C． D．
【答案】C
【解析】当光从水中射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏
折，位置降低，而我们认为光是沿直线传播的，我们看到的鱼位置在折射光线的反向延长线上，从而
位置比实际位置偏高，故ABD错误，C正确。
故选C。

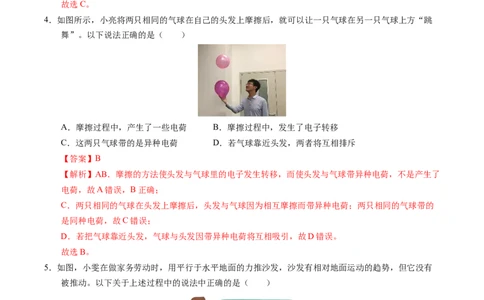

4．如图所示，小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳
舞”。以下说法正确的是（ ）
A．摩擦过程中，产生了一些电荷 B．摩擦过程中，发生了电子转移
C．这两只气球带的是异种电荷 D．若气球靠近头发，两者将互相排斥
【答案】B
【解析】AB．摩擦的方法使头发与气球里的电子发生转移，而使头发与气球带异种电荷，不是产生了
电荷，故A错误，B正确；
C．两只相同的气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷；两只相同的气球带的
是同种电荷，故C错误；
D．若把气球靠近头发，气球与头发因带异种电荷将互相吸引，故D错误。
故选B。
5．如图，小雯在做家务劳动时，用平行于水平地面的力推沙发，沙发有相对地面运动的趋势，但它没有
被推动。以下关于上述过程中的说法中正确的是（ ）
A．人对沙发的推力小于地面对沙发的摩擦力
B．人对沙发的推力与地面对沙发的摩擦力大小相等
C．人对沙发的推力与沙发对人的推力是一对平衡力
D．沙发受到的重力与地面对沙发的支持力是一对相互作用力【答案】B
【解析】AB．人对沙发的推力与地面对沙发的摩擦力是一对平衡力，所以两个力大小相等，故A错
误，B正确；
C．人对沙发的推力与沙发对人的推力的受力物体不受同一物体，所以不是一对平衡力，故C错误；
D．沙发受到的重力与地面对沙发的支持力大小相等，方向相反，作用在一条直线，同一个物体上，
是一对平衡力，故D错误。
故选B。
6．“安全用电，珍惜生命”是每个公民应有的意识．下列关于家庭电路说法正确的是
A．家电路起火时，应先用水扑灭，然后再断开电路
B．空气开关跳闸，一定是家庭电路出现短路导致的
C．当有人触电时，漏电保护器会迅速切断电路
D．家中多个大功率用电器，应接在同一插线板上使用
【答案】C
【解析】A. 家庭电路起火时，应先断开电路用水扑灭，然后再用水扑灭，防止触电．故A错误；B.
空气开关“跳闸”有可能发生了短路，还有可能是电路中用电器总功率过大造成的．故B错误； C.
漏电保护器通过检测电路中地线和火线中电流大小差异来控制开关，当火线有漏电时（单线触电）通
过进户火线的电流大,而通过进户地线的电流小,引起绕在漏电保护器铁芯上磁通变化,而自动关掉开关，
切断电路．故C正确；D. 家中多个大功率用电器不可以在同一插线板上使用，否则会使电路中电流
的过大而引起火灾．故D错误．故选C.

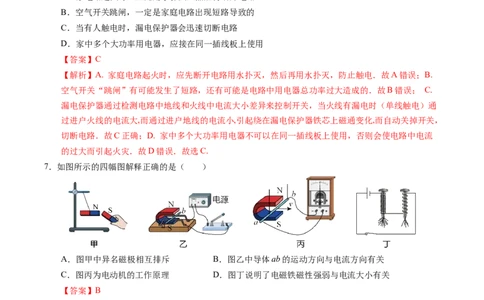

7．如图所示的四幅图解释正确的是（ ）
A．图甲中异名磁极相互排斥 B．图乙中导体ab的运动方向与电流方向有关
C．图丙为电动机的工作原理 D．图丁说明了电磁铁磁性强弱与电流大小有关
【答案】B
【解析】A．根据磁极间的相互作用规律，异名磁极相互吸引，故A错误；
B．通电导线在磁场中受力的方向和电流的方向，磁场的方向有关，故B正确；
C．丙图中的实验是电磁感应现象的实验，是发电机的原理，故C错误；
D．图丁说明电磁铁磁性的强弱和匝数多少有关系，故D错误。
故选B。
8．下列数据最符合实际的是（ ）
A．中学生步行的速度约为1.1m/s B．物理课本的长度约为56 cm
C．液晶电视机的电功率约为800W D．人正常的体温接近38℃【答案】A
【解析】A．中学生跨一大步的距离约为1m，步行的速度约为1.1m/s，故A符合题意；
B．物理课本的长度和普通直尺差不多，约为20 cm，故B不符合题意；
C．液晶电视机的电功率约为几十瓦，故C不符合题意；
D．人的正常体温在36-37℃之间，变化幅度很小，故D不符合题意。
故选A。
9．下列有关压强知识的说法正确的是：（ ）
A．马德堡半球实验证明了大气内部有浮力
B．随着大气压的减小，水的沸点会升高
C．在气体中，流速越大的位置，压强越小
D．利用托里拆利实验可以判断液体内部各个方向的压强是否相等
【答案】C
【解析】A．马德堡半球实验证明了大气内部有压强，故A错误；
B．大气压越低，沸点也越低，故B错误；
C．在气体和液体中，流速越大的位置，压强越小，故C正确；
D．托里拆利实验测出了大气压的数值，并不能判断液体内部各个方向的压强是否相等，故D错误。
故选C。

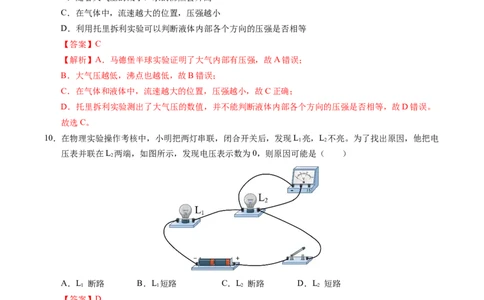

10．在物理实验操作考核中，小明把两灯串联，闭合开关后，发现L 亮，L 不亮。为了找出原因，他把电
1 2
压表并联在L 两端，如图所示，发现电压表示数为0，则原因可能是（ ）
2
A．L 断路 B．L 短路 C．L 断路 D．L 短路
1 1 2 2
【答案】D
【解析】由图可知，该电路为串联电路，电压表测量的是灯泡L 两端的电压；闭合开关后，发现L
2 1
亮，说明电路是通路，电路出现了短路现象，电压表示数为0，说明与电压表并联部分电阻为0，所以
故障是灯泡L 短路。
2
故选D。
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合
题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
11．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，假如在光屏上得到一个清晰的像。下列说法正确的是（ ）
A．利用这一成像原理可以制成投影仪
B．此凸透镜的焦距满足7.5cm＜f＜15cm
C．保持凸透镜的位置不动，调换蜡烛和光屏的位置，则光屏上可呈现一清晰的倒立放大的实像
D．将蜡烛移动到距凸透镜7cm位置时，光屏上能得到正立放大的像
【答案】AB
【解析】A．由图可知，此时物距小于像距，若此时在光屏上成清晰的像，则像的特点为倒立放大的
实像，投影仪的成像原理是物距位于一倍焦距与二倍焦距之间，像距位于二倍焦距以外，成倒立放大
的实像，这一成像原理与投影仪相同，故A正确；
B．由图可知，此时物距u=15cm，像距v=30cm，根据A可知有
f<15cm<2f，2f<30cm
解得凸透镜的焦距
7.5cm＜f＜15cm
故B正确；
C．保持凸透镜的位置不动，调换蜡烛和光屏的位置，则此时物距大于二倍焦距，像距在一倍焦距与
二倍焦距之间，此时成倒立缩小的实像，故C错误；
D．凸透镜的焦距大于7.5cm，将蜡烛移动到距凸透镜7cm位置时，此时物距小于一倍焦距，能得到
正立放大的像，但是成虚像，在光屏上得不到像，故D错误；
故选AB。
12．如图所示电路中，电源电压保持不变，S 和S 是两个可以同时断开或同时闭合的联动开关，已知
1 2
。当两个开关处于某一工作状态（断开或闭合）时， 的功率为 ；当两个开关处于另一
个工作状态时， 的功率为 （ 、 均不等于零）。则前后两个工作状态相比较（ ）
A．通过 的电流之比为
B． 两端的电压之比为C．功率 与功率 之比为
D．电路消耗的总功率之比为
【答案】BCD
【解析】由题意可知，S 和S 是两个可以同时断开或同时闭合的联动开关，且 、 均不等于零，则
1 2
的功率为 时，S 和S 闭合； 的功率为 时，S 和S 断开。根据欧姆定律和串并联电路电流电
1 2 1 2
压规律可知，通过R 的电流之比为
1
根据并联电路电压规律和串联电路分压规律可知， 两端的电压之比
根据 可知，功率 与功率 之比为
根据 可知，电路消耗的总功率之比为
故选BCD。
13．某建筑工地上，工人用滑轮组和桶组成的装置将水泥从地面匀速运至距地面高为 的楼层，如图所示。
若工人所用拉力为 ，水泥重为 ，桶重为 ，动滑轮重为 ，不计绳重和摩擦，此过程中该装置
的机械效率为 ，则下列关系正确的是（ ）
A．拉力 B．有用功
C．总功 D．机㭜效率为
【答案】BCD【解析】将水泥从地面匀速运至距地面高为h的楼层，如图所示。若工人所用拉力为F，水泥重为
G，桶重为G，动滑轮重为G，不计绳重和摩擦，此过程中该装置的机械效率为η，根据滑轮组承重
0 1 2
绳子段数与绳端拉力的关系可知
根据有用功公式
有用功为
由于不计绳重和摩擦，总功为
机械效率为
故A错误，BCD正确。
故选BCD。
第Ⅱ卷
本卷共两大题，共61分。
三、填空题（本大题共6小题，每小题4分，共24分）
14．平面镜的使用历史悠久，现代生活中我们都离不开镜子。如图所示，一名演员正对着镜子画脸谱，当
他距平面镜40cm时，镜中的像距平面镜 cm；当画脸谱细微部分时，演员靠近镜面，镜中
像的大小 （选填“变大”、“变小”或“不变”）。
【答案】40 不变
【解析】[1]平面镜所成的像到平面镜的距离等于物体到平面镜的距离，当他距平面镜40cm时，镜中
的像距平面镜40cm。
[2]平面镜所成像的特点，像与物的大小相等，画脸谱细微部分时，演员靠近镜面，镜中像的大小不变。
15．如图，在一个配有活塞的厚玻璃筒里放一小团硝化棉，活塞迅速压下去，棉花燃烧起来，说明对物体
做功，物体的内能 （选填 “增大”或“减小”），这个过程与四冲程汽油机的 冲程相
似。【答案】增大 压缩
【解析】[1]当把活塞迅速压下去时，活塞对空气做功，使筒内空气的内能增大，温度升高，达到硝化
棉的燃烧点，硝化棉就燃烧起来。
[2]四冲程汽油机的压缩冲程是机械能转化为内能，与压活塞类似。
16．如图所示，用力拨动簧片，把小球与支座之间的金属片弹出时，小球并没有随金属片飞出，该实验说
明 （选填“小球”或“金属片”）具有惯性；形变后的簧片将金属片打出，说明力可以
改变物体的 。
【答案】小球 运动状态
【解析】[1]小球和金属片原来都是静止的，金属片受力弹出后，小球由于惯性要保持原来的静止状态，
所以小球没有飞出。
[2]形变后的簧片恢复原状的过程中对金属片产生弹力，金属片受力而飞出，说明力能改变物体的运动
状态。
17．一座平直的跨海大桥全长2.8km，桥头立着如图所示的两个标志牌。如果一辆匀速行驶的载重汽车恰
好达到两个标志牌的最大限定值，该车通过桥中央时对桥面的压力为 N，通过该桥所用时间为
h。（g取10N/kg，车长不计）
【答案】3.5×105 0.07
【解析】[1]车的质量达到限重标志牌的最大值，即车的质量
m=35t=3.5×104kg
车的重力
G=mg=3.5×104kg×10N/kg=3.5×105N
车对桥面的压力F=G=3.5×105N
[2]车的速度达到了限速标志的最大值，即车的行驶速度v=40km/h，通过该桥的时间
18．如图所示是电阻甲和乙的I—U图像。由图像可知，若电阻甲、乙并联在电源两端，电源电压为
V时甲、乙阻值相等。若将电阻甲、乙串联后接在3V的电源两端，此时乙的电阻为 Ω。
【答案】2.5 2.5
【解析】[1]两电阻并联时，各支路两端的电压相等，由图可知当甲、乙两端的电压都为2.5V时，通
过两电阻的电流都为0.5A，根据 可知，此时两导体的电阻相等。
[2]将电阻甲、乙串联后接在3V的电源两端，串联电路各处电流相等，由图可知通过电路的电流为
0.4A时，甲两端的电压为2V，乙两端的电压为1V，串联电路总电压等于各部分电压之和，此时的电
源电压为
根据欧姆定律可知，此时乙的电阻为
19．如图所示装置是用来探究通电时间相同时，电流通过导体产生的热量跟 的关系。若通过甲容器
内电阻的电流为1A，通电3min甲容器内电阻产生的热量为 J。
【答案】电流 900
【解析】[1]从图中可以看到，甲、乙容器内的电阻阻值都是5Ω，题中说明通电时间相同，乙中两个
5Ω电阻并联，再和甲的5Ω电阻串联，可知，甲容器中流过5Ω电阻的电流，和乙容器中流过5Ω电阻
的电流不同，两容器产生的热量不同，所以说该装置是用来探究通电时间相同时，电流通过导体产生
的热量跟电流的关系。
[2]从图中可以看到，甲容器中的电阻阻值为5Ω，通过甲容器内电阻的电流为1A，通电时间3min=180s，根据焦耳定律的公式 ，可知，甲容器内电阻产生的热量为
通电3min甲容器内电阻产生的热量为900J。
四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入
过程，结果要有数值和单位）
20．如图是某品牌电热水壶，电热水壶铭牌如表，现将一满壶20 ℃的水烧开（1标准大气压下），求：
XX牌电热壶
额定电压 220 V
额定功率 1210W
频率 50 Hz
热水壶容量 2.0 L
（1）水需要吸收多少热量？
（2）若用电高峰时烧开这壶水，使标有3 000 r/kW·h的电能表转盘转动了600 转，则烧水的热效率
为多少？
【答案】（1）6.72 J （2） 93.3%
【解析】（1）水的质量：m=ρV=1.0×103kg/m3×2×10-3m3=2kg，
在1标准大气压下水的沸点是100℃，则水吸收的热量：
Q=cm（t-t）=4.2×103J/（kg•℃）×2kg×（100℃-20℃）=6.72×105J；
0
（2）3000r/kW•h表示每消耗1kW•h的电能，电能表的转盘转3000转，
电热水壶消耗的电能：
烧水的热效率： ．
21．小明同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻R
两端的电压始终保持2.4V不变．（1）请用笔画线代替导线，将甲图中实物电路连接完整（导线不得交叉）．
（2）开关闭合前，滑动变阻器的滑片P应置于 端（选填“A”或“B”）．
（3）在实验过程中，当把电阻R由5Ω更换为10Ω时，滑动变阻器接入电路中的电阻应 ．
（选填“变大”、“变小”或“不变”）
（4）某次实验时电流表的示数如图乙所示，则电流表示数为 A，此时R的阻值为
Ω．
【答案】（1） （2）A （3）变大 （4）0.2 （5）12
【解析】（1）[1]因实验中电阻R两端的电压始终保持2.4V不变，故电压表选用小量程与电阻并联
（2）[2]开关闭合前，滑动变阻器的滑片P应置于阻值最大处，即A端；
（3）[3]根据串联分压原理可知，将定值电阻R由5Ω改接成10Ω的电阻，电阻增大，其分得的电压
增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的
规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑
片应向A端移动，使电压表的示数为2.4V；
（4）[4][5]某次实验时电流表的示数如图乙所示，图中电流表选用小量程，分度值为0.02A，示数为
0.2A，此时R的阻值R= =12Ω．
22．如图所示，将质量为6kg，边长为 的正方体合金块，用细线挂在轻质杠杆A点处，在B点施加与
杠杆垂直的力 时，杠杆在水平位置平衡，其中 取 求：
合金块的重力；
合金块的密度；拉力 的大小．
【答案】 60N； ； 20N．
【解析】 合金块的重力：
；
正方体合金块的体积：
；
根据密度公式 可得，合金块的密度：
；
已知 ， ，在B点施加与杠杆垂直的力 时，F 的力臂为OB，
1
根据杠杆的平衡条件可得：
，
则拉力 的大小：
．
23．某学习小组的同学做探究“物体动能大小与什么因素有关”的实验，实验装置如图所示，让金属球从
斜面上由静止滚下，撞击放置在水平桌面上的小木快，小木快被撞出一段距离，同学们做了多次实验，
实验数据如下，请你完成下列的实验内容：
序号 金属球 质量/g 小球自由滚下的高度h/cm 木块被撞击的距离s/cm
1 钢球 10 10 6
2 钢球 20 10 12
3 钢球 30 10 18
4 铝球 10 10 6
5 铝球 10 20 24
6 铝球 10 30 54
7 铜球 10 10 6
（1）实验中，通过比较木块被撞击的距离s的大小，来判断 （选填“金属球”、“木块”）的动能大小，若水平面光滑，本实验将 （选填“能”、 “不能”）达到实验目的；
（2）分析表中实验序号 的数据可知，物体动能的大小与 无关；
（3）分析实验数据4、5、6的数据得到实验结论是： ；
（4）分析表中的数据可以看出，对物体动能大小影响较大的因素是 。
【答案】（1）金属球 不能 （2）1、4、7 材质 （3）在小球质量相同的条件下，
小球的速度越大，小球的动能越大 （4）速度
【解析】（1）[1]探究“物体动能大小与什么因素有关”的实验中，研究对象为金属球，通过比较木
块被撞击的距离s的大小，来判断金属球的动能大小，采用了转换法。
[2]若水平面光滑，小球在水平方向不受力的作用，由牛顿第一定律，小球将做匀速直线运动，故本实
验将不能达到实验目的。
（2）[3][4]分析表中实验序号1、4、7的数据可知，小球的质量相同，自由滚下的高度相同（小球下
滑到水平面的速度相同），木块被撞击的距离相同，由转换法可知，小球的动能相同，而小球的材质
不同，故物体动能的大小与小球的材质无关。
（3）[5]分析实验数据4、5、6的数据可知，小球的质量相同，小球自由滚下的高度越大，运动到水
平面的速度越大，木块被撞击的距离越远，得到实验结论是：在小球质量相同的条件下，小球的速度
越大，小球的动能越大。
（4）[6]由表中数据1、2、3可知，小球自由滚下的高度相同，小球运动到水平面的速度一定，质量
为原来的2倍、3倍，动能为原来的2倍、3倍，即动能与质量成正比；由表中数据4、5、6可知，质
量一定时，速度增大到原来的2倍、3倍，动能增大到原来的4倍、9倍；可见速度对动能影响比较大。
24．小明同学想测量某种液体的密度 ，手边的器材有：量筒、金属块（已知密度为 ）、泡沫塑料块、
细线。测量时发现金属块和泡沫塑料块放不进量筒中，他又找到了一个口径足够大的溢水杯来测量。
请你帮助小明完成设计，要求：
（1）写出实验步骤和需要测量的物理量；
（2）写出待测液体密度 的字母表达式（用已知量和测量量表示）。
【答案】（1）见解析；（2）
【解析】（1）将泡沫塑料块放入装满水的溢水杯中，直至溢水杯中的水不再溢出。将金属块轻放在
泡沫塑料块上，使这个整体漂浮在水面，同时让溢出的水排到量筒中，记下量筒中此时的体积V。那
1
么塑料块与金属块这个整体所受的浮力
F =ρ gV
浮 液 1
用细线系住金属块，使金属块浸没在装满水的溢水杯中，溢出的水流入到空量筒中，记下此时量筒的
体积V。此时量筒中水的体积便是金属块的体积，所以金属块的质量
2
G =m g=ρgV
金 金 2
（2）因为塑料块与金属块这个整体漂浮，所以有
F =G
浮 金
即ρ gV=ρgV
液 1 2
所以待测液体密度
25．薛物理同学设计了一个简易电子身高测量仪，示意图如左图所示（已知该测量仪测量身高的最小值为
h）。其中，电源电压恒为 U，保护电阻的阻值为 R，R 是一只固定着的、竖直放置的硬电阻棒，
0 0 0 ab
总长为 L，总电阻为R，其接入电路的电阻与接入电路的棒长成正比。金属杆cd 和 MP（右端 P
0 1
是滑片）与电路接触良好，电阻不计。请你分析、计算下列内容：
（1）推导出身高为h 时，
①滑动变阻器 R 连入电路的阻值 R 连与身高 h 之间的关系式；
ab
②此时电流表的示数 I 与身高 h 之间的关系式。
（2）若将电压表改接到电阻 R 两端，如图所示，
ab
①写出电压表示数 U 与身高 h 之间的关系式；
②若将电压表改成测量仪显示刻度的仪表盘，则此时测量仪的刻度 （选填“是”或“不
是”）均匀的。
【答案】（1） （2） 不均匀
【解析】解：（1）由图可知，电阻棒与电阻R 串联，电流表测电路中的电流，电压表测R 两端的电
0 0
压，当所测身高增大时，滑片P向上滑动，电阻棒连入阻值增大，总电阻增大，电源电压恒为U，该
0
测量仪测量身高的最小值为h，此时滑片P在最下端，电阻棒接入电路的电阻为0；
0
①[1]被测者身高为h时，滑动变阻器 R 连入电路的阻值 R 连与身高 h 之间的关系式
ab
②[2]此时电流表的示数 I 与身高 h 之间的关系式
（2）①[3]若将电压表改接到电阻 R 两端，电压表示数 U 与身高 h 之间的关系式
ab
②[4]若将电压表改成测量仪显示刻度的仪表盘，由上式可知， U 与h不成正比，所以该测量仪的刻
v度不均匀。
