2015 年广东省初中毕业生学业考试
物理试题（含答案全解全析）
一、单项选择题(本大题7小题,每小题3分,共21分)在每小题列出的四个选项中,只有一个是正确的。
1.下列能源属于不可再生能源的是( )
A.风能 B.化石能源 C.水能 D.太阳能
2.关于声现象的描述,下列说法正确的是( )
A.声音的强弱由声源振动的频率决定
B.声音在真空中传播速度是340 m/s
C.人耳听觉频率范围是20 Hz~2 000 Hz
D.深夜跳广场舞时将音量调小是在声源处减弱噪声
3.如题3图所示,下列说法正确的是( )
题3图
A.可能是海波凝固时温度变化曲线
B.可能是松香熔化时温度变化曲线
C.可能是萘熔化时温度变化曲线
D.可能是沥青熔化时温度变化曲线
4.关于惯性现象的解释:①行驶的汽车关闭发动机后还能行驶一段距离是因为汽车受到惯性力作用;②跳远
运动员助跑起跳是为了增大惯性;③小汽车配置安全带可以减小惯性带来的危害;④抛出去的实心球还会在
空中运行一段距离是因为实心球具有惯性。以上说法正确的是( )
A.①② B.②④ C.③④ D.①③
5.如题5图所示,已知电源电压为3 V,当闭合开关后发现电压表的读数为3 V,可能出现的故障是( )
题5图
A.灯L 断路
2
B.灯L 断路
1
C.灯L 短路
2
D.开关接触不良
6.如题6图所示,人沿水平方向推装满沙子的车,但没有推
题6图
动,下列说法正确的是( )
A.人对车的作用力小于车对人的作用力
B.人对车的推力小于地面对车的摩擦力
C.沙子受到的重力与地面对车的支持力是一对平衡力D.人对车的推力与地面对车的摩擦力是一对平衡力
7.如题7-1图所示是电阻甲和乙的I-U图像,下列说法正确的是( )
题7-1图
题7-2图
题7-3图
A.电阻乙为定值电阻
B.当电阻甲两端电压为2 V时,R =0.4 Ω
甲
C.如题7-2图所示,当开关闭合,电路电流为0.2 A时,电路总电阻是15 Ω
D.如题7-3图所示,当开关闭合,电源电压为2 V时,电路总电流为0.4 A
二、填空题(本大题7小题,每空1分,共21分)
8.从桌面掉到地上的乒乓球会自动弹起,球在上升过程中 能转化为 能。由于球与空气有摩
擦,上升过程中球的机械能 。
9.电磁波家族有无线电波、红外线、可见光、紫外线等,它们的 相同(选填“频率”、“波长”或
“波速”),它们都 在真空中传播。电台发射的某种电磁波波长为3 m,其频率是 Hz。
10.根据实际情况填写适合的单位或数值:①一个苹果大约是150 ;②水的密度是 g/cm3;③
教室门的高度约为2 。
11.题11图是“探究影响压力作用效果的因素”实验。甲图所示,将小桌放在海绵上;乙图所示,在小桌上放
一个砝码;丙图所示,把小桌翻过来,桌面朝下,并在它上面放一个砝码。①比较 两图可知,当受力面
积一定时,压力越大,压力的作用效果越明显;②比较乙丙两图可知,当压力一定时, ,压力的作用
效果越明显;③此实验中运用到的主要探究方法是 。
题11图
12.如题12图所示,已知物体A和动滑轮的总重为200 N,当物体A匀速上升高度为1 m 时,绳子移动的距离
为 m,人对绳子的拉力为 N,拉力所做的功为 J。(绳子与滑轮的摩擦力、空气阻力
忽略不计)
题12图题13图
13.如题13图所示为一种自制简易密度计,它是在木棒的一端缠绕一些铜丝做成的,用它来测量液体密度时,
该密度计 在被测液体中(选填“悬浮”、“漂浮”或“下沉”)。将其分别放入装有液体密度为ρ
1
和ρ 的两个烧杯中,可以判断:ρ ρ。若该密度计两次测量中排开液体的质量分别为m、m,则m
2 1 2 1 2 1
m。(后两空选填“<”、“=”或“>”)
2
14.题14图是一种电热暖手宝及其主要参数,暖手宝内有水及加热元件等,选用水作为吸热或放热物质是因
为水的 较大(选填“密度”、“比热容”或“质量”)。使用前要先给暖手宝通电加热,假设所消耗
的电能有70%转化为水的内能,则在额定电压下,水由15 ℃加热至自动断电,此过程中消耗的电能是
J,所需要的加热时间为 s。[c =4.2×103 J/(kg·℃)]
水
甲
主要参数
袋内水的质量:1 k g
额定电压:220 V
额定功率:500 W
自动断开温度:65 ℃
乙
题14图
三、作图题(共7分)
15.(1)如题15-1图,请在杠杆A处画出把物体拉起时的最小拉力F,并画出拉力F 的力臂L。
1 1 1
(2)请在题15-2图中画出光线AO的折射光线和BC的入射光线。
题15-1图
题15-2图

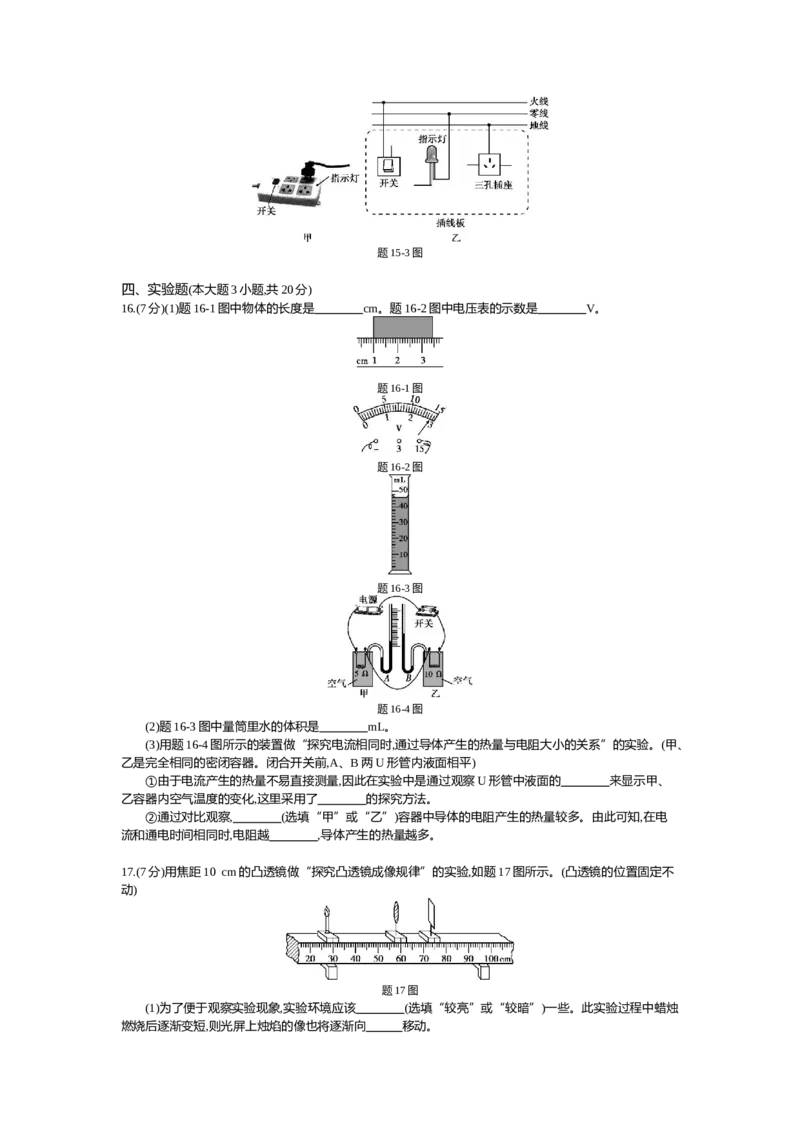

(3)如题15-3图中甲是插线板,请将乙图的内部电路连接完整。要求:在开关断开时插线板上的指示灯不
发光,插孔不能提供工作电压;在开关闭合时指示灯发光,插孔可提供工作电压;若指示灯损坏,开关闭合时插
孔也能提供工作电压。题15-3图
四、实验题(本大题3小题,共20分)
16.(7分)(1)题16-1图中物体的长度是 cm。题16-2图中电压表的示数是 V。
题16-1图
题16-2图
题16-3图
题16-4图
(2)题16-3图中量筒里水的体积是 mL。
(3)用题16-4图所示的装置做“探究电流相同时,通过导体产生的热量与电阻大小的关系”的实验。(甲、
乙是完全相同的密闭容器。闭合开关前,A、B两U形管内液面相平)
①由于电流产生的热量不易直接测量,因此在实验中是通过观察U形管中液面的 来显示甲、
乙容器内空气温度的变化,这里采用了 的探究方法。
②通过对比观察, (选填“甲”或“乙”)容器中导体的电阻产生的热量较多。由此可知,在电
流和通电时间相同时,电阻越 ,导体产生的热量越多。
17.(7分)用焦距10 cm的凸透镜做“探究凸透镜成像规律”的实验,如题17图所示。(凸透镜的位置固定不
动)
题17图
(1)为了便于观察实验现象,实验环境应该 (选填“较亮”或“较暗”)一些。此实验过程中蜡烛
燃烧后逐渐变短,则光屏上烛焰的像也将逐渐向 移动。(2)记录实验数据如下表,请将所缺的实验数据和像的性质补充完整。
实验序号 物距u/cm 像距v/cm 像的性质
1 30 15 ①
2 20 20 倒立、等大的实像
3 15 ② 倒立、放大的实像
4 6 无 正立、放大的虚像
请根据实验序号4的成像规律,写出在生活中的一个应用③ 。
(3)若已在光屏上成清晰的像,此时用遮光布遮住凸透镜的下小半部分,则所成的烛焰的像为 (选
填“不完整的像”、“亮度相同的完整像”或“亮度稍暗的完整像”)。
(4)晓红在早上9:00利用太阳光进行观察凸透镜焦点的活动。她将凸透镜与水平地面平行放置,调节凸
透镜到地面的距离,直至地面上出现一个最小的亮点,她认为此点就是凸透镜的焦点。你认为她这种活动过
程存在的问题是: 。

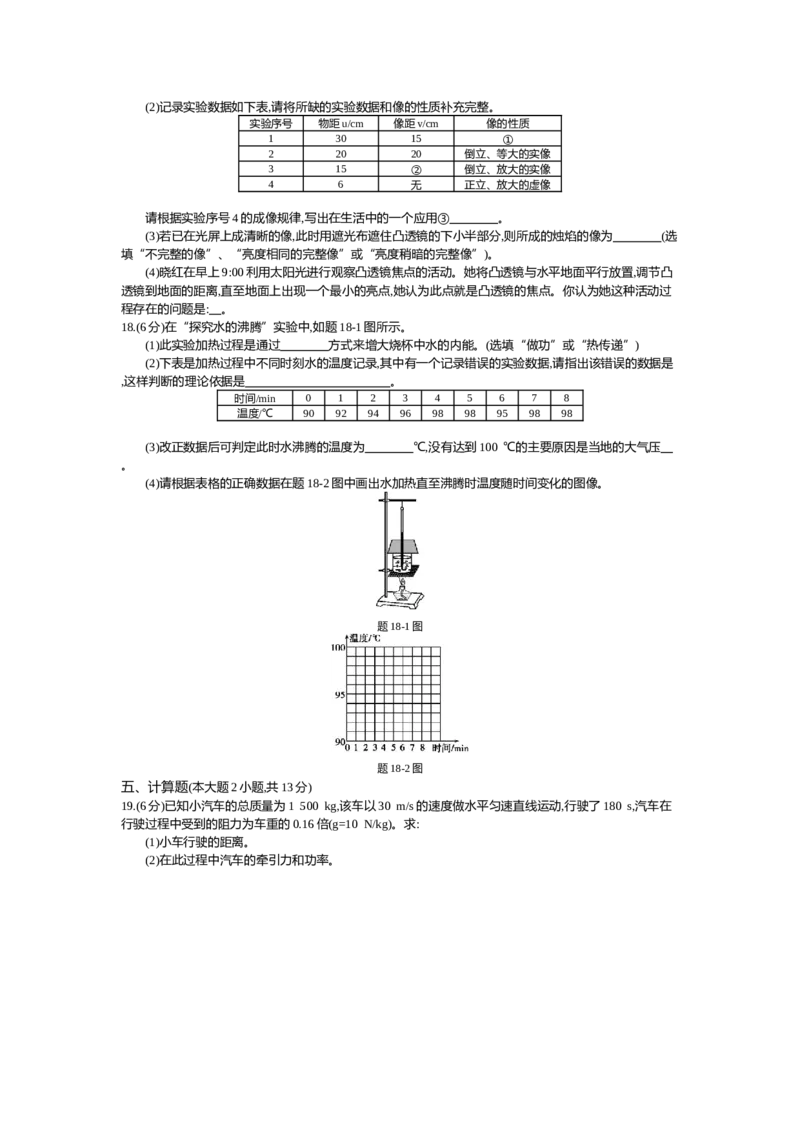

18.(6分)在“探究水的沸腾”实验中,如题18-1图所示。
(1)此实验加热过程是通过 方式来增大烧杯中水的内能。(选填“做功”或“热传递”)
(2)下表是加热过程中不同时刻水的温度记录,其中有一个记录错误的实验数据,请指出该错误的数据是
,这样判断的理论依据是 。
时间/min 0 1 2 3 4 5 6 7 8
温度/℃ 90 92 94 96 98 98 95 98 98
(3)改正数据后可判定此时水沸腾的温度为 ℃,没有达到100 ℃的主要原因是当地的大气压
。
(4)请根据表格的正确数据在题18-2图中画出水加热直至沸腾时温度随时间变化的图像。
题18-1图
题18-2图
五、计算题(本大题2小题,共13分)
19.(6分)已知小汽车的总质量为1 500 kg,该车以30 m/s的速度做水平匀速直线运动,行驶了180 s,汽车在
行驶过程中受到的阻力为车重的0.16倍(g=10 N/kg)。求:
(1)小车行驶的距离。
(2)在此过程中汽车的牵引力和功率。20.(7分)题20图是某款有加热和保温功能的电热饮水机电路原理图,机内有温控开关S。该饮水机的部分
0
参数已知:额定电压为220 V,加热时的总功率为880 W,保温时的功率为40 W,R、R 为加热电阻丝(假设它
1 2
们的阻值不变)。
求:(计算结果若不能整除,保留一位小数)
(1)当S和S 闭合时,饮水机处在什么状态?此时电路的总电流是多大?
0
(2)在加热状态下,电阻丝R 的阻值为多少?
1
(3)傍晚用电高峰期,若实际电压只有200 V时,饮水机加热的实际总功率是多大?
题20图
六、综合能力题(本大题3小题,共18分)
21.(6分)阅读短文,回答问题
双触点干簧管
双触点干簧管是一种磁控开关,结构如题21-1图所示,其外壳是一只密封的玻璃管,管内充有某种惰性气
体,并装有A、B和C三块簧片,其中B和C是用铁或镍等材料制成,A是用铜或铝等非磁性材料制成。A的
端点与C的端点是固定端点,B的端点是自由端点,正常时B的端点在自身弹力作用下与A的端点接触。当
绕在干簧管上的线圈通电时,如题21-2图所示,B的端点与C的端点分别被磁化而相互吸引,当吸引力大于B
的弹力时,B与A的端点分开,并与C的端点接触。而当B与C的吸引力减小到一定程度时,B在弹力的作用
下与C的端点分开,重新恢复与A的端点接触。
题21-1图
题21-2图
请回答下列问题:
(1)在题21-2图中,若要使螺线管的左端为N极,则电源左端是 极。
(2)簧片A、B和C所对应的材料可能是 。(填写序号)
①铁、铁、铜 ②铜、铝、铁 ③铜、铁、铁 ④镍、铁、铝
(3)当B的端点与C的端点接触时,簧片B具有 势能。
(4)如题21-3图所示,请将电路连接完整。要求闭合开关后,红灯先通电,然后绿灯与红灯能交替通电。
题21-3图
22.(6分)如题22图所示,台秤上放置一个装有适量水的烧杯,已知烧杯和水的总质量为600 g,杯的底面积为
100 cm2,将一个质量为600 g、体积为300 cm3的长方体实心物体A用细线吊着,然后将其一半浸入烧杯的
水中(烧杯的厚度忽略不计,杯内水没有溢出,g=10 N/kg)。则:题22图
(1)物体A的密度是 g/cm3。当物体A的一半浸入水中后,如图,水对烧杯底部的压强增大了
Pa。
(2)物体A所受的浮力为 N,细线对物体A的拉力为 N,台秤的示数为 N,此时
烧杯对台秤的压强为 Pa。
23.(6分)题23-1图是一种光控电路,它主要由工作电路和控制电路两部分组成。工作电路由工作电源U、
1
发热电阻R 和R 等组成;控制电路由光敏电阻R、磁控开关L、定值电阻R、电源U 等组成。当磁控开关
1 2 0 2
L线圈中的电流等于或大于15 mA 时,磁控开关的磁性簧片相互吸合(簧片电阻忽略不计);当L线圈中的电
流小于15 mA时,簧片断开。已知:U=24 V,R=10 Ω,R=20 Ω,光敏电阻R的阻值随照射在它上面的光强
1 1 2
E(表示光照射强弱的物理量,单位是坎德拉,符号是cd)变化的关系如题23-2图所示。当开关S闭合时,则:
题23-1图
题23-2图
(1)当L线圈中的电流小于15 mA时,工作电路的总电阻R = Ω。
总
(2)当L线圈中的电流等于25 mA时,工作电路中通过R 的电流I= A。
1 1
(3)若控制电路中R=94 Ω、U=1.5 V(线圈阻值忽略不计),当照射到光敏电阻的光强达到某一个值时,
0 2
磁控开关L的磁性簧片恰好吸合,此时光照强度E= cd。若10 s后开关S断开,且断开时间也为10
s,则前后两段时间电阻R 所产生的热量变化了 J。
1答案全解全析：
1.B 化石能源主要指煤炭、石油、天然气等从地下开采的资源,是由远古时期陆地和海洋
中的动植物死后埋在地下和海底,经几百万年形成的,短期内不可能得以补充,故属于不可再
生能源。
2.D A选项声音强弱由振幅决定,B选项声音不能在真空中传播,C选项人的听觉频率范围
为20 Hz~20 000 Hz,故只有D正确。
3.C 从图像可以看出是晶体熔化图像,四个选项中海波、萘是晶体,故选C。
4.C 一切物体在任何情况下都具有惯性,且惯性大小只与物体质量有关。惯性不是力,不能
说物体受到惯性力的作用,故选C。
5.A B、C、D三项电压表都无示数,A项符合题意,故选A。
6.D 人对车的力和车对人的力属于一对相互作用力,大小相等。车处于静止状态,则水平方
向:推力和摩擦力是一对平衡力,大小相等;竖直方向:地面对车的支持力和沙子与车的总重
力是一对平衡力。故选D。
7.C 由I-U图像可知,电阻乙的阻值随U的增大逐渐减小,A错误。电阻甲是定值电阻,阻值
为5 Ω,B错误。根据题7-2图知R 、R 串联,当I=0.2 A时,由图像知U =1 V,U =2 V,R
甲 乙 甲 乙
U 1V +2V
= = =15 Ω,C正确。而根据题7-3图知R 、R 并联,当U=2 V时,由图像知I
总 I 0.2A 甲 乙 甲
=0.4 A,I =0.2 A,所以 I =I +I =0.4 A+0.2 A=0.6 A,D错误。
乙 总 甲 乙
8.答案 动 重力势 减少(变小)
解析 乒乓球上升过程中速度越来越小,高度越来越高,说明动能转化为重力势能,由于摩擦
的存在,部分机械能转化为内能,所以机械能变小。
9.答案 波速 能 1×108
c 3×108 m/s
解析 电磁波的传播速度相同,可以在真空中传播,根据c=λf得f= =
λ 3m
=1×108 Hz。
10.答案 ①g ②1 ③m
解析 这是常识题,一个苹果的质量约为150 g,水的密度是1 g/cm3,教室门高约2 m。
11.答案 ①甲乙 ②受力面积越小 ③控制变量法(或转换法)
解析 本题主要运用控制变量法,甲乙两图受力面积相同,乙的压力大,效果明显;乙丙两图
压力相同,乙的受力面积小,效果明显。
12.答案 2 100 200
G 200N
解析 由题图知,承担物重的绳子的股数n=2,s=nh=2×1 m=2 m,F= 总= =100
2 2
N,W=Fs=100 N×2 m=200 J。
13.答案 漂浮 < =
解析 密度计测量液体密度时,漂浮在被测液体中,由于自身重力不变,所以浮力不变。根据
F =ρ gV 可知:ρ 与V 成反比,左图V 大,所以液体密度小,即ρ<ρ;由于F =G
浮 液 排 液 排 排 1 2 浮 排
,G 相等,所以排开液体的质量m=m。
液 排液 1 2
评析 本题考查漂浮条件及阿基米德原理,属于中档难题。
14.答案 比热容 3×105 600
解析 选用水作为吸热或放热物质是因为水的比热容大。
Q c m(t-t )
W= 吸= 水 0
η η4.2×103 J/(kg·℃)×1kg×(65℃-15℃)
= =3×105 J
70%
W 3×105 J
t= = =600 s
P 500W

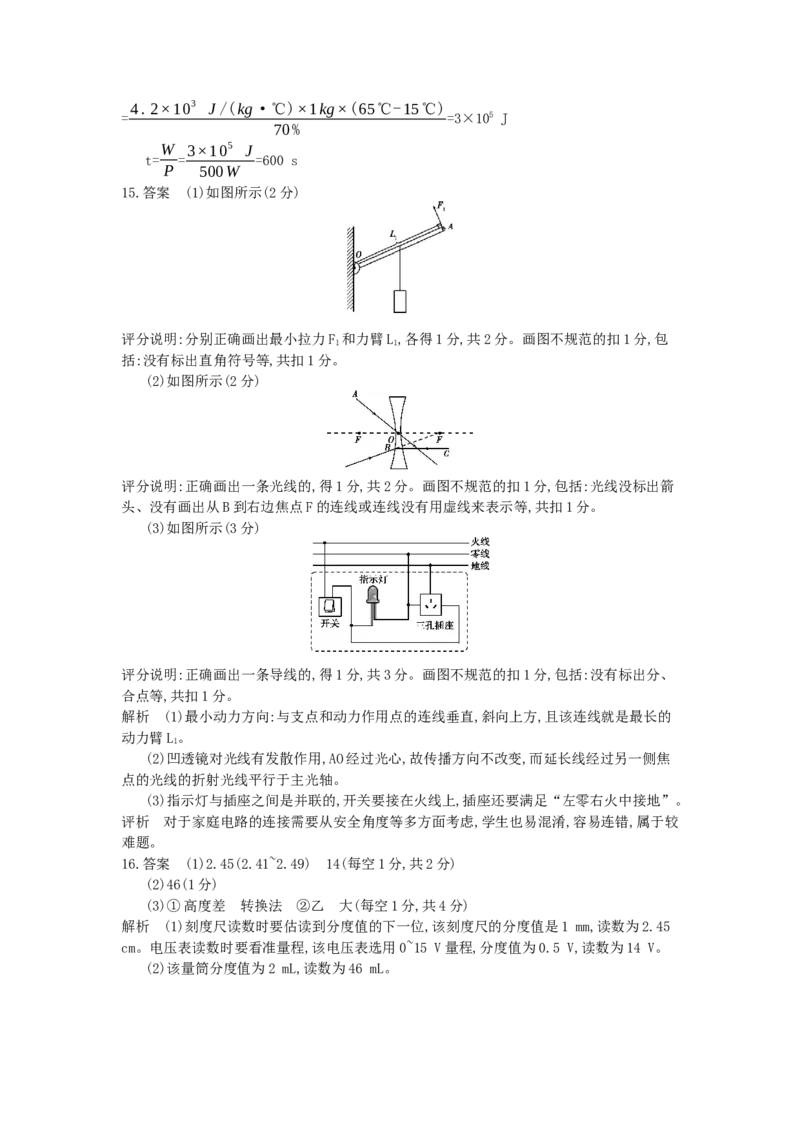

15.答案 (1)如图所示(2分)
评分说明:分别正确画出最小拉力F 和力臂L,各得1分,共2分。画图不规范的扣1分,包
1 1
括:没有标出直角符号等,共扣1分。
(2)如图所示(2分)
评分说明:正确画出一条光线的,得1分,共2分。画图不规范的扣1分,包括:光线没标出箭
头、没有画出从B到右边焦点F的连线或连线没有用虚线来表示等,共扣1分。
(3)如图所示(3分)
评分说明:正确画出一条导线的,得1分,共3分。画图不规范的扣1分,包括:没有标出分、
合点等,共扣1分。
解析 (1)最小动力方向:与支点和动力作用点的连线垂直,斜向上方,且该连线就是最长的
动力臂L。
1
(2)凹透镜对光线有发散作用,AO经过光心,故传播方向不改变,而延长线经过另一侧焦
点的光线的折射光线平行于主光轴。
(3)指示灯与插座之间是并联的,开关要接在火线上,插座还要满足“左零右火中接地”。
评析 对于家庭电路的连接需要从安全角度等多方面考虑,学生也易混淆,容易连错,属于较
难题。
16.答案 (1)2.45(2.41~2.49) 14(每空1分,共2分)
(2)46(1分)
(3)①高度差 转换法 ②乙 大(每空1分,共4分)
解析 (1)刻度尺读数时要估读到分度值的下一位,该刻度尺的分度值是1 mm,读数为2.45
cm。电压表读数时要看准量程,该电压表选用0~15 V量程,分度值为0.5 V,读数为14 V。
(2)该量筒分度值为2 mL,读数为46 mL。(3)实验中根据U形管中液面的高度差判断产生热量的多少,此处应用转换法。乙所连U
形管中液面的高度差较大,说明乙中电阻产生的热量较多,可得结论:电流和通电时间相同时,
电阻越大,导体产生的热量越多。
17.答案 (1)较暗 上(每空1分,共2分)
(2)①倒立、缩小的实像 ②30 ③放大镜(每空1分,共3分)
(3)亮度稍暗的完整像(1分)
(4)凸透镜没有正对着太阳光(1分)
解析 (1)实验环境暗显示像比较清晰。实验中光屏上烛焰的像是倒立的实像,蜡烛变短,那
么烛焰的像就向上移动。
(2)①由题意知f=10 cm,u=30 cm>2f,成倒立、缩小的实像;②第3次与第1次实验满
足光路可逆原理,则第3次实验时像距v=30 cm。
(3)遮住凸透镜的下小半部分,成实像的光变少,所以像变暗。
(4)测焦距时,平行光正对凸透镜照射。早晨9:00太阳光相对水平放置的凸透镜是斜射
的。
18.答案 (1)热传递(1分)
(2)95 水沸腾时(吸热)温度保持不变(每空1分,共2分)
(3)98 小于1标准大气压(每空1分,共2分)
(4)如图所示(1分)
解析 (1)加热是用热传递的方法改变物体的内能。
(2)从第4分钟开始已经是98 ℃了,第6分钟为95 ℃很明显就是错误数据,因为水沸腾
时,温度保持不变。
(3)水的沸点没有达到100 ℃,是因为当地大气压小于1标准大气压。
(4)略。
19.答案 (1)5 400 m (2)2 400 N 72 000 W
解析 (1)小汽车行驶的距离
s=vt=30 m/s×180 s=5 400 m(2分)
(2)由题可知,汽车受到的阻力f是车重的0.16倍
f=0.16G=0.16mg=0.16×1 500 kg×10 N/kg=2 400 N(1分)
因为小汽车做匀速直线运动
所以牵引力为F=f=2 400 N(1分)
小汽车的功率P=Fv=2 400 N×30 m/s=72 000 W(2分)
20.答案 (1)加热 4 A (2)57.6 Ω (3)727.3 W
解析 (1)当S、S 同时闭合时,饮水机处于加热状态(1分)
0
根据题目可知,总电压U 是220 V,总功率P 是880 W,总电流是:
总 总
P 880W
总
I = = =4 A(1分)
总 U 220V
总
(2)在额定电压下,电阻R 消耗的功率为
1
P=P -P =880 W-40 W=840 W(1分)
1 总 保温因为R 和R 并联,所以U=220 V
1 2 1
R=U2 =(220V )2 ≈57.6 Ω(2分)
1 1
P 840W
1
(3)由题目可知,U =200 V,U =220 V,P =880 W
实 额 总
因为饮水机总电阻不变
所以P 实总=(U 实) 2
P U
总 额
P
实总
=(U 实) 2 ×P
总
=(200V ) 2 ×880 W≈727.3 W(2分)
U 220V
额
21.答案 (1)正(或“+”)(1分) (2)③(1分) (3)弹性(1分)
(4)如图所示(每条连线1分,共3分)
解析 (1)用右手螺旋定则确定电源左端为正极。
(2)根据文中内容“A是用铜或铝等非磁性材料制成”“B的端点与C的端点分别被磁
化”可判断③正确。
(3)文中提到B的弹力,说明B有弹性势能。
(4)见答案。
22.答案 (1)2 150(每空1分,共2分)
(2)1.5 4.5 7.5 750(每空1分,共4分)
m 600g
解析 (1)ρ= = =2 g/cm3
V 300cm3
1
此时V = V=150 cm3
排
2
则水面升高Δh= V =150cm3 =1.5 cm=1.5×10-2 m
排
S 100cm2
容器
Δp=ρ gΔh=1×103 kg/m3×10 N/kg×1.5×10-2 m=150 Pa
水
(2)F =ρ gV =1×103 kg/m3×10 N/kg×150×10-6 m3=1.5 N
浮 水 排
F=G-F =0.6 kg×10 N/kg-1.5 N=4.5 N
A 浮
F =G +G-F=6 N+6 N-4.5 N=7.5 N
示 杯+水 A
F 7.5N
p= 示= =750 Pa
S 0.01m2
23.答案 (1)30(1分) (2)2.4(1分) (3)3 512(每空2分,共4分)
解析 (1)当L线圈中的电流小于15 mA时,簧片断开,工作电路R、R 串联
1 2
R =R+R=10 Ω+20 Ω=30 Ω
总 1 2(2)当L线圈中的电流大于15 mA时,簧片吸合,R 被短路,此时工作电路中电流I=U =
2 1 1
R
1
24V
=2.4 A
10Ω
(3)簧片刚好吸合时I=15 mA=0.015 A
U 1.5V
则R= 2-R= -94 Ω=6 Ω
I 0 0.015A
查图像可知E=3 cd
簧片吸合时Q= Rt=(2.4 A)2×10 Ω×10 s=576 J
1 I2 1
1
簧片断开时Q 1 '=I 1 '2R 1 t=(24V ) 2×10 Ω×10 s=64 J
30Ω
ΔQ=Q-Q'=576 J-64 J=512 J
1 1
评析 本题有两个电路,工作电路、控制电路要结合起来,还要结合图像分析,对初中生来说
属于难题。
