今日偶发奇想，现在的AI是否能在某些专业领域能教学？比如说在笔者职业经历最多的物联网UHF RFID行业，RFID标签（亦可称之为天线仿真设计师）那可是相当奇缺的（据笔者所知，国内也只有少数到屈指可数的工科院校，有少数教授，开设有专门的天线仿真类的硕士或博士招生名额）。

话不多说，下面就将我跟AI聊下来的一些的这个话题相关信息放出来分享与大家看看（以下为AI对本人的相关疑问与问题的回应，除了配图相关由本人利用其它工具辅助生成之外，其它所有内容均为AI原生）~

Q(我):我现在是一名学生，请你以专家的身份教会我如何设计一枚UHF RFID标签，我可是完全不懂什么偶极子，什么通信、什么雷达等专业术语的，顶多我有一点点理工科的电磁学基础而已

A(AI)：好，同学，放轻松。我们完全从“零”开始。忘掉那些复杂的术语，我会用最直观的方式，带你走一遍设计一枚UHF RFID标签的完整思路。

你可以把RFID标签想象成一个“会说话的镜子”。

• 镜子（反射特性）：它不自己发电，而是反射阅读器发来的无线电波能量。

• 会说话（携带信息）：在反射的时候，它能巧妙地改变反射的波，把内部芯片里存的ID号码“说”给阅读器听。

我们的设计目标，就是造一面“听话且嗓门大”的镜子，让它能在足够远的距离，清晰地“告诉”阅读器自己的身份。

设计流程可以分为五大步，我们一步步来：

01 核心大脑—选择芯片

这是最简单的部分，也是起点。你需要去芯片厂商（如Impinj, NXP, Alien）的官网选一款UHF RFID芯片。选芯片时，主要看两个关键参数：

1. 工作频率：确认是UHF频段（全球主流是860-960 MHz）。在中国常用920-925 MHz。

2. 灵敏度和功耗：

• 灵敏度：芯片需要多强的能量才能被唤醒工作？单位是dBm（负得越多越好，比如-20dBm比-18dBm更灵敏）。越灵敏，标签需要的能量越小，就能在更远距离被激活。

• 功耗：芯片工作要“吃”多少能量？芯片资料里会告诉你它的等效输入阻抗，通常是复数形式，比如 Z_chip = 20 - j200 欧姆。这个数字是所有后续设计的基石，请记住它。

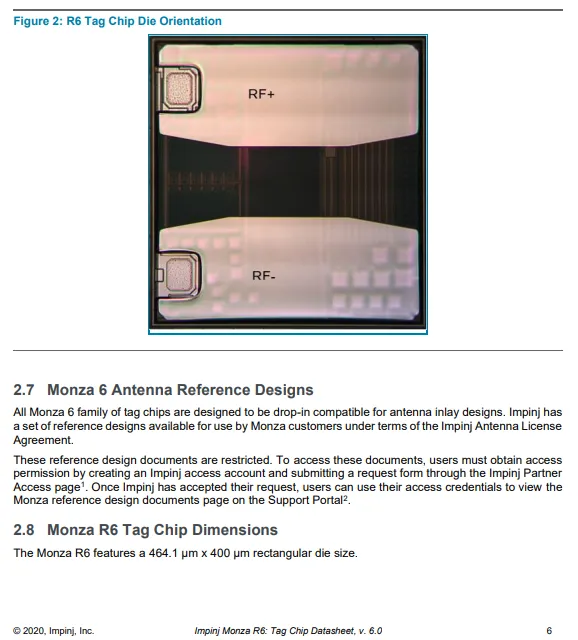

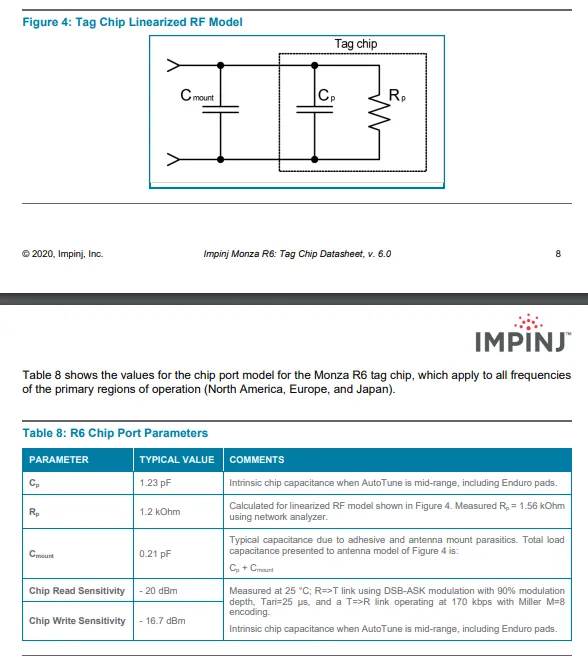

第一步行动：去网上下载一份Impinj Monza R6芯片的数据手册，找到它的“射频输入阻抗”这个参数（下图截图为人力配合给的参数截图，顺便把芯片的天线引脚焊点截图也奉上）。我们假设它为 Z_chip = 20 - j200 欧姆。

02 能量与信息的管道—设计天线

这是最核心、最有趣的部分。天线有两个核心任务：

1. 收集能量：像渔网捕鱼一样，尽可能多地“捕获”空中的无线电波能量，输送给芯片。

2. 阻抗匹配：这是最关键的概念，但我们可以用一个比喻来理解。

关键概念：阻抗匹配（水管对接的比喻）

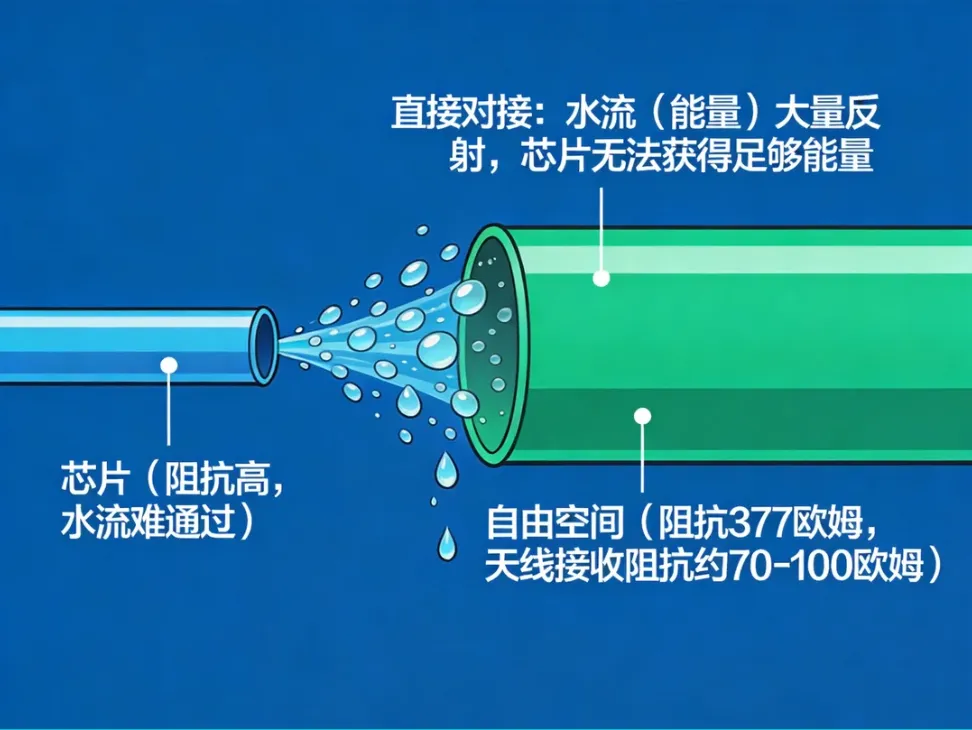

想象两根水管要对接到一起：

• 芯片像一根很细的水管（阻抗高，水流难通过）。

• 自由空间像一根很粗的水管（阻抗是固定的377欧姆，但对我们来说，天线接收信号的“源头”阻抗可以看作约70-100欧姆的实数）。

如果你直接把细水管怼到粗水管上，水流（能量）会在接口处大量反射回去，根本进不去细水管。芯片就无法获得足够能量工作。

天线在这里扮演的角色，就是一个“定制化的转接头”。它的一头（辐射部分）设计成能很好地从空间“接水”（捕获能量），另一头（馈点）通过精心的形状和尺寸设计，其阻抗能刚好等于芯片需要的阻抗（20 - j200 欧姆）。

这样，能量就能毫无阻碍、全部从空间流入芯片，效率最高。这就是共轭匹配。

天线形式：偶极子天线（最简单的形式）

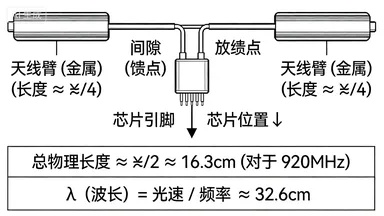

现在来解释“偶极子”。它就是一根拉直的回形针，从中间剪断，断开的两个头分别接芯片的两个引脚。

• 物理长度 ≈ 无线电波波长的一半。对于920MHz，波长约32.6厘米，所以单臂长度约8.2厘米，总长16-17厘米。

• 为什么是这个长度？因为在这个长度下，天线自身的阻抗（没有匹配电路时）才容易接近芯片需要的阻抗范围，方便我们后续“微调”。

• 我们设计的核心，就是微调这个偶极子的形状，让它和芯片“门当户对”。

03 精细调整—天线匹配网络

通常，一个简单的偶极子天线自身的阻抗（比如 Z_ant = 80 + j0 欧姆）无法直接和芯片（20 - j200）完美匹配。我们需要在天线和芯片之间增加一些微型电路元件来进行“精调”。

最常见的办法是：

1. 延长/缩短天线臂：改变天线的物理长度，来调整其阻抗的实部和虚部。



2. 增加T型匹配环或加载线圈：在天线上开一个“U”型或“T”型的槽，或者增加一小段弯曲的走线。这相当于给天线增加了电感或电容，专门用来抵消芯片阻抗中巨大的虚部（-j200，这是容性）。

用生活比喻：芯片是个很“电容性”的家伙（-j200），天生抗拒能量流入。我们就在天线端故意加一个“电感性”（+j200）的组件，一正一负，刚好抵消！这样剩下的就只有实部电阻部分需要匹配了。这个过程就像给一个总爱唱反调的人配了一个专门说顺耳话的助手，让他俩能和谐沟通。

04 仿真与优化—用软件预演

没有人能一次画对天线。我们需要电磁仿真软件（如ANSYS HFSS, CST, 或者免费的Antenna Magus、OpenEMS）。

1、在软件里画出天线的初始形状（例如偶极子）。

2、设置芯片的阻抗模型。

3、让软件发射“虚拟的”无线电波照射你的天线。

4、软件会告诉你：

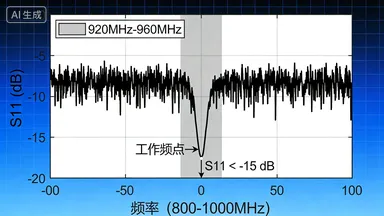

• 反射系数（S11）：有多少能量被反射回去了？我们希望它在工作频点（如922MHz）上越深越好（比如<-15dB），这意味着匹配很好。

• 辐射方向图：标签朝哪个方向“嗓门最大”？通常是标签平面的法线方向最强。

• 读取距离预估：结合芯片灵敏度和天线增益，可以估算最大读取距离。

你的工作就是不断修改天线形状（加长、缩短、加环、变形），然后反复仿真，直到那个“反射系数”的曲线在你的工作频率上出现一个深深的“峡谷”。

05 制造与测试—从虚拟到现实

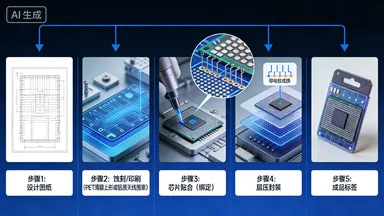

1. 制版：将优化好的天线图纸，送到电路板厂，做在薄薄的柔性PCB（如PET材料）上，这就是蚀刻铝天线。或者用导电银浆印刷在标签底纸上。

2. 绑定：用精密设备（点胶机、绑定机）将微小的RFID芯片焊接或粘接到天线的两个馈点上。

3. 封装：覆盖保护层。

4. 测试：在暗室中用专业的UHF RFID阅读器测试其实际性能：不同方向的读取距离、对不同频率的响应等。对比仿真结果，进行最终微调。

总结给你的学习路径（Roadmap）

1. 建立概念模型：记住“会说话的镜子”和“水管转接头”这两个比喻。

2. 理解核心参数：芯片阻抗和天线反射系数（S11）。这是衡量匹配好坏的金标准。

3. 动手仿真：这是你作为学生最能深入实践的一环。

• 任务A：在仿真软件里，画一个总长16厘米的直线偶极子天线，看看它在920MHz附近的阻抗是多少？S11曲线如何？

• 任务B：保持总长度不变，把直线改成“折线”或“迂回线”（这叫蜿蜒结构，可以缩小尺寸），再仿真，看看阻抗怎么变？

• 任务C：尝试在馈点附近加一个T型环，调整环的尺寸，观察能否将S11的“峡谷”移动到920MHz。

4. 学习使用仪器：如果有条件，用网络分析仪测量一个成品标签的S11，直观感受什么叫“好的匹配”。

同学，虽然术语听起来高深，但UHF RFID标签设计的内核逻辑非常清晰：为芯片这个挑剔的食客，打造一副量身定做的筷子（天线），让他能最高效地吃到空中的能量大餐。

当你用仿真软件调出一个深谷S11曲线时，你就真正掌握了这门手艺。先从仿真一个简单的偶极子开始吧！
