一、概述
ASC0220A采用CMOS制造工艺，是一款苹果(Apple)和安卓(Android)设备3.5mm耳机接口线控芯片，可使用在苹果(Apple)和安卓(Android) 3.5mm耳机接口线控耳机产品上，实现3.5mm耳机插入识别、音量加、音量减、上一曲、下一曲、播放、暂停、接电话、挂断电话等线控功能。
二、特点
1、集成度高，极少的外围元器件。
2、电路简单，价格优势明显。
3、稳定性高，兼容性强。
4、支持3 按键功能，包含播放/暂停键、音量加键、音量减键。
5、支持硅咪(MEMS)、电容咪。
6、支持所有苹果(Apple)3.5mm耳机接口的设备。
7、支持95%以上安卓(Android)3.5mm耳机接口的设备。
三、应用
1、苹果(Apple) 3.5mm耳机接口线控。2、安卓(Android) 3.5mm耳机接口线控。
四、引脚说明

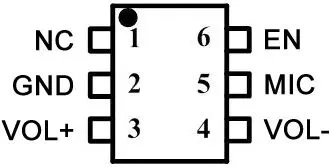

1、引脚图
ASC0220A SOT23-6L
2、引脚功能说明
|
序号 |
名称 |
类型 |
ASC0220A |
描述 |
|
1 |
NC |
─ |
1 |
空脚。 |
|
2 |
GND |
P |
2 |
芯片地、电源负极。 |
|
3 |
VOL+ |
I |
3 |
音量增加控制输入键。 |
|
4 |
VOL- |
I |
4 |
音量减小控制输入键。 |
|
5 |
MIC |
P |
5 |
芯片正电源、控制信号共用引脚。 |
|
6 |
EN |
O |
6 |
麦克风信号使能端。 |
五、电气特性
1、极限参数(极限物理特性)
|
参数 |
标号 |
条件 |
范围 |
单位 |
|
供电电压 |
VDD |
─ |
-0.3～+4.6 |
V |
|
输入电压 |
VI |
所有I/O口 |
-0.3～VDD+0.3 |
V |
|
输出电压 |
VO |
所有输出口 |
-0.3～VDD+0.3 |
V |
|
工作温度 |
TA |
─ |
-20～+70 |
℃ |
|
储藏温度 |
TSTG |
─ |
-40～+85 |
℃ |
|
芯片ESD |
HBM |
JESD22-A114F |
4000 |
V |
2、直流电气特性(VDD =2.3V，TA=25ºC，除非另有说明)
|
参数 |
标号 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作电压 |
VDD |
1.4 |
─ |
3.6 |
V |
|
|
输入高电压 |
VIH |
0.7*VDD |
V |
|||
|
输入低电压 |
VIL |
0.3*VDD |
V |
|||
|
输出高电压 |
VOH |
VDD=1.8V，I=7.4mA |
0.9VDD |
─ |
V |
|
|
输出低电压 |
VOL |
VDD=1.8V，I=8.8mA |
─ |
0.1VDD |
V |
|
|
供电电流 |
IDD1 |
VDD=2.0V，无按键 |
─ |
120 |
─ |
uA |
|
IDD2 |
VDD=2.0V，有按键 |
─ |
150 |
─ |
uA |
六、应用参考电路原理图

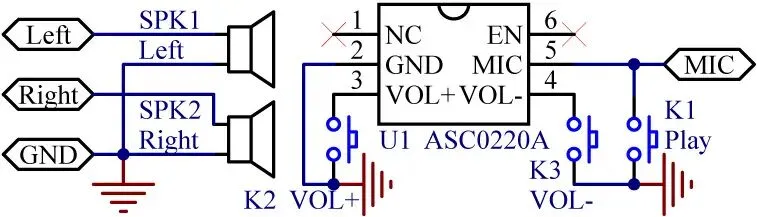

1、无麦克风电路图

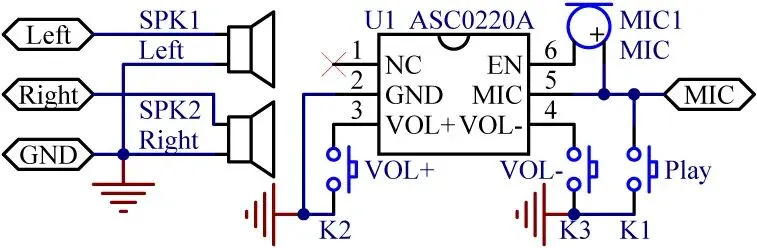

2、电容麦电路图

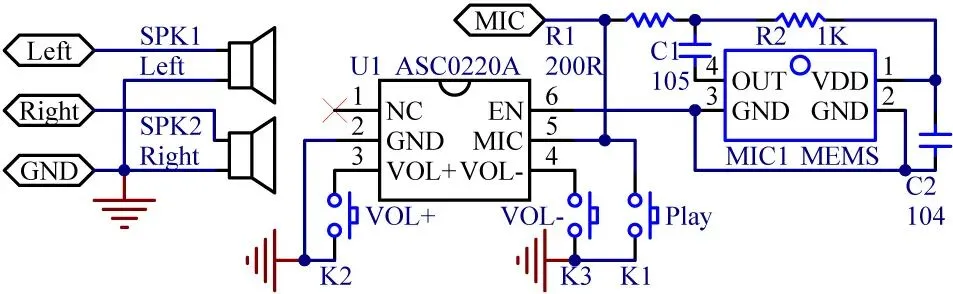

3、硅麦(MEMS)电路图

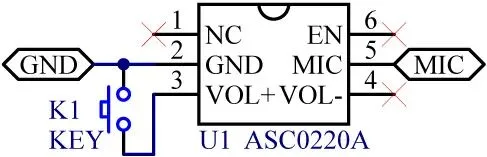

4、自拍器电路图

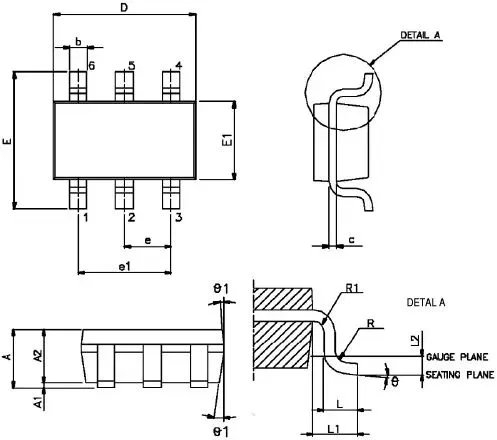

七、封装信息(Packaging)：SOT23-6L
|
Symbols |
Dimension In MM |
Symbols |
Dimension In MM |
||||
|
Min |
Nom |
Max |
Min |
Nom |
Max |
||
|
A |
─ |
─ |
1.45 |
e1 |
1.90 BSC |
||
|
A1 |
0.00 |
─ |
0.15 |
L |
0.30 |
0.45 |
0.60 |
|
A2 |
0.90 |
1.15 |
1.30 |
L1 |
0.60 REF |
||
|
b |
0.22 |
─ |
0.38 |
L2 |
0.25 BSC |
||
|
c |
0.08 |
─ |
0.22 |
R |
0.10 |
─ |
─ |
|
D |
2.90 BSC |
R1 |
0.10 |
─ |
0.25 |
||
|
E |
2.80 BSC |
θ |
0° |
4° |
8° |
||
|
E1 |
1.60 BSC |
θ1 |
5° |
10° |
15° |
||
|
e |
0.95 BSC |
