别再用CAD熬夜画图了!这个AI工具,让设计效率提升10倍
设计师们，你们还在为复杂的参数设置和繁琐的建模步骤头疼吗？一个来自ICCV 2021的开源项目，正在悄悄改变三维设计的游戏规则。
深夜的办公室里，李工盯着屏幕上密密麻麻的CAD参数，已经连续修改了第8版设计方案。客户的要求一变再变，每一次调整都意味着从头开始——这是传统CAD设计师的日常。
但就在最近，一种全新的设计方式正在悄然兴起。它不需要你精通复杂的几何约束，不需要你手动设置每一个参数，甚至不需要你有多年建模经验。这个名为DeepCAD的AI工具，正在将数小时的设计工作压缩到几分钟内完成。
一、CAD的“语言革命”：当设计遇上Transformer
传统CAD软件本质上是一个“数字化绘图板”，设计师需要像拼乐高一样手动组合基础几何元素，每一步操作都依赖精确的参数输入和几何约束设置。而DeepCAD则通过端到端的深度学习架构，实现了从设计需求到三维模型的直接映射。

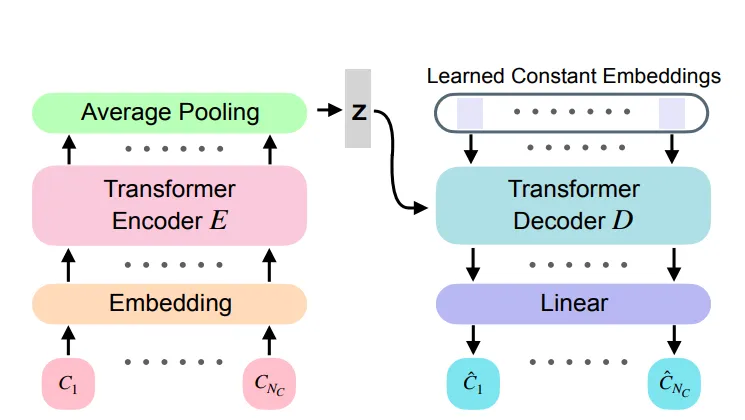

DeepCAD最革命性的突破在于将CAD设计过程转化为可学习的序列生成任务。它首次将CAD命令序列类比自然语言，借助Transformer的序列建模能力构建自编码器，实现了CAD序列的编码压缩与解码生成。
简单来说，DeepCAD把CAD的建模逻辑转化为类似语言的序列。就像我们说话是由单词组成的句子一样，CAD建模也是由一系列操作命令组成的“设计语言”。DeepCAD学会了这种语言，能够理解设计意图，而不仅仅是执行操作指令。
二、三大核心技术，重构设计流程
1. 智能参数化建模：让计算机理解设计意图
传统CAD需要手动定义每一个几何约束，而DeepCAD通过训练好的神经网络，能够自动识别草图中的几何关系（如平行、垂直、对称），智能补全不完整的设计意图，并保持参数化特性，支持后续修改。
2. 点云到CAD的直接转换：打破数据格式壁垒
传统逆向工程需要人工重建点云数据对应的CAD模型，而DeepCAD提供了端到端的转换能力。输入任意点云数据，系统就能输出完整的参数化CAD模型，同时保留设计历史，支持参数修改。
3. 生成式设计：从单一到多样的创意拓展
借助潜在GAN技术，DeepCAD能够基于现有设计生成多样化变体，实现风格迁移，在保持功能特性的同时改变设计风格，支持创造性探索，突破传统设计思维局限。
三、真实案例：从概念到产品的全流程变革
案例一：机械零件快速迭代
某汽车零部件企业利用DeepCAD实现了连接器设计的自动化生成。工程师仅需提供基础接口尺寸约束，系统即可在30分钟内生成20种满足装配要求的设计变体，较传统流程效率提升80%。
特别在概念设计阶段，通过调整潜在向量参数，设计师可以实时观察设计变化对功能特性的影响，这在传统CAD中几乎不可能实现。
案例二：定制化产品设计
在家具制造领域，通过DeepCAD系统实现了客户需求到生产模型的直接转化。以办公椅支架设计为例，输入承重要求和风格偏好后，DeepCAD能自动生成符合人体工学的支撑结构，并输出可直接用于CNC加工的参数化模型，使定制周期从7天缩短至24小时。
案例三：工业遗产数字化
在工业遗产数字化项目中，团队利用点云扫描数据结合DeepCAD，成功将19世纪机械零件转化为全参数化模型。系统不仅重建了几何形状，还自动识别并保留了关键配合关系，为后续仿真分析和零件替换提供了可靠数字资产。
四、行业影响：设计范式的根本性转变
2026年4月13日，中国科学技术大学举办的“AI+CAD前沿探索研讨会”上，专家们一致认为，CAD正由传统的“人工建模工具”向“智能设计接口”转变。
吉林大学的伍铁如教授在报告中指出，围绕工业场景中“参数化、可编辑、可制造”的核心需求，AI驱动的CAD生成在多模态数据驱动的CAD生成、大模型驱动的交互式CAD生成与编辑等方面取得了显著进展。
武汉大学的何发智教授则强调，当前AI生成方法在几何精度与工程适用性方面仍存在不足，难以完全满足工业级应用需求，在精确性、参数化、可编辑性和可重用性等方面仍有差距。这恰恰说明了DeepCAD等技术的价值——它们正在填补这一空白。
五、未来展望：AI+CAD的无限可能
DeepCAD作为该领域从实验室探索走向工业应用的关键里程碑，首个将Transformer与工业级CAD命令序列深度融合，首创“CAD序列类比自然语言”思路，构建了首个大规模相关数据集，奠定了该方向的技术与数据基础。
如今，PointerCAD、AutoBrep等新研究不断突破精度与功能边界，却始终以DeepCAD的核心架构为根基，其参数量化、定长序列表示等设计也被持续沿用与优化。
意味着设计门槛的降低。不再需要多年经验积累，AI可以辅助完成大部分基础建模工作；意味着创意解放。设计师可以将更多精力放在创意构思和方案优化上，而不是繁琐的建模操作；意味着效率飞跃。从数天到数小时，甚至数分钟的设计周期，让快速迭代成为可能。
六、如何开始使用DeepCAD？
DeepCAD是一个开源项目，GitHub上提供了完整的源代码和数据集。对于有一定编程基础的设计师或工程师，可以：
环境搭建：按照项目文档安装Python 3.7、PyTorch等依赖环境
数据准备：使用项目提供的数据处理工具，将CAD数据转换为模型可处理的格式
模型训练：根据自己的需求调整训练参数，开始模型训练
对于非技术背景的设计师，可以关注基于DeepCAD开发的商业工具和插件，这些工具通常提供了更友好的用户界面，让AI辅助设计变得更加易用。
设计，从来不应该被工具限制。当AI开始理解我们的设计意图，当计算机能够像人类一样“思考”设计逻辑，我们迎来的不仅是一场技术革命，更是一次创作方式的解放。
DeepCAD只是开始，AI+CAD的未来，正在由每一个敢于尝试的设计师共同书写。你，准备好加入这场变革了吗？
