金刚石散热材料深度解析:从导热机理到AI芯片产业化应用

金刚石作为一种重要的碳材料，不仅是自然界中最坚硬的物质，同时具有极高的热导率、极宽的光谱透过范围和优异的物理化学稳定性，被誉为“最硬的工业牙齿”和“终极半导体材料”。目前已被广泛应用于光学窗口、金刚石压砧、热管理、抛光研磨和电离辐射探测等领域。

2026年2月，英伟达在CES 2026大会上官宣，其下一代Vera Rubin架构GPU将全面采用“金刚石—铜复合散热+液冷”的全新散热方案，掀起了金刚石散热的产业化浪潮。这标志着这一“终极散热材料”正式从实验室走向规模化商用，驱动全球热管理市场进入以金刚石为核心的新竞争格局。本文将从导热机理、制备工艺、产品形态、应用场景及产业格局等维度，为您系统解析金刚石散热材料的技术价值与产业化前景。

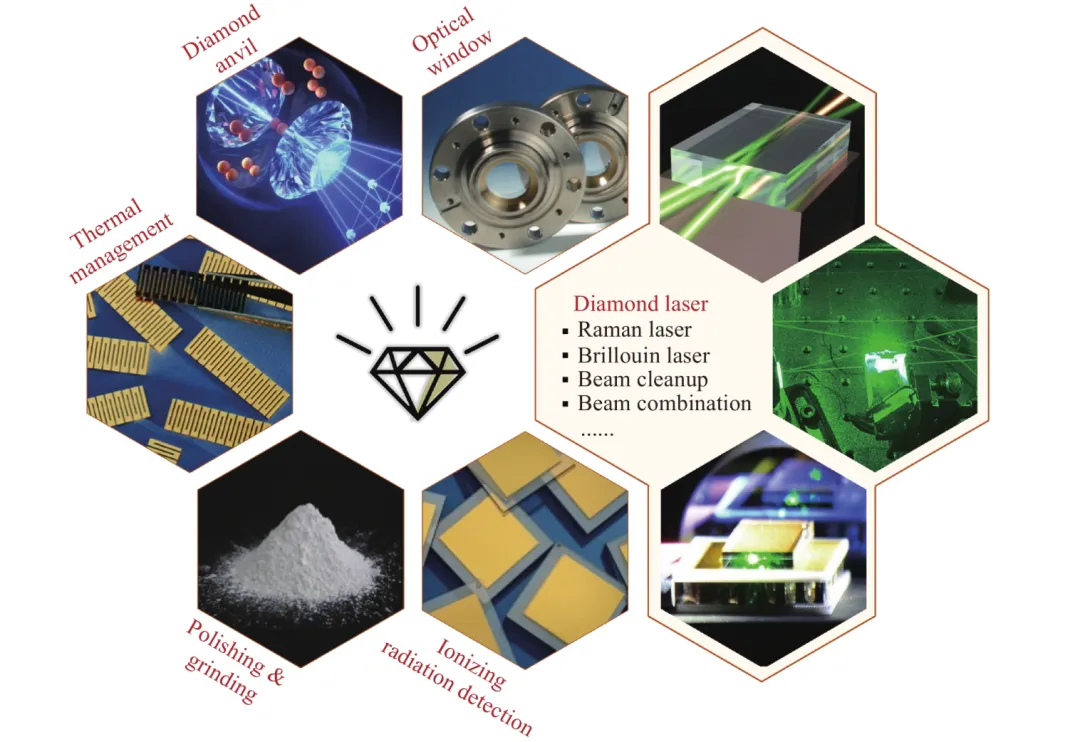

金刚石在工业及科研领域的应用

一、为什么金刚石是高功率芯片热沉的首选？

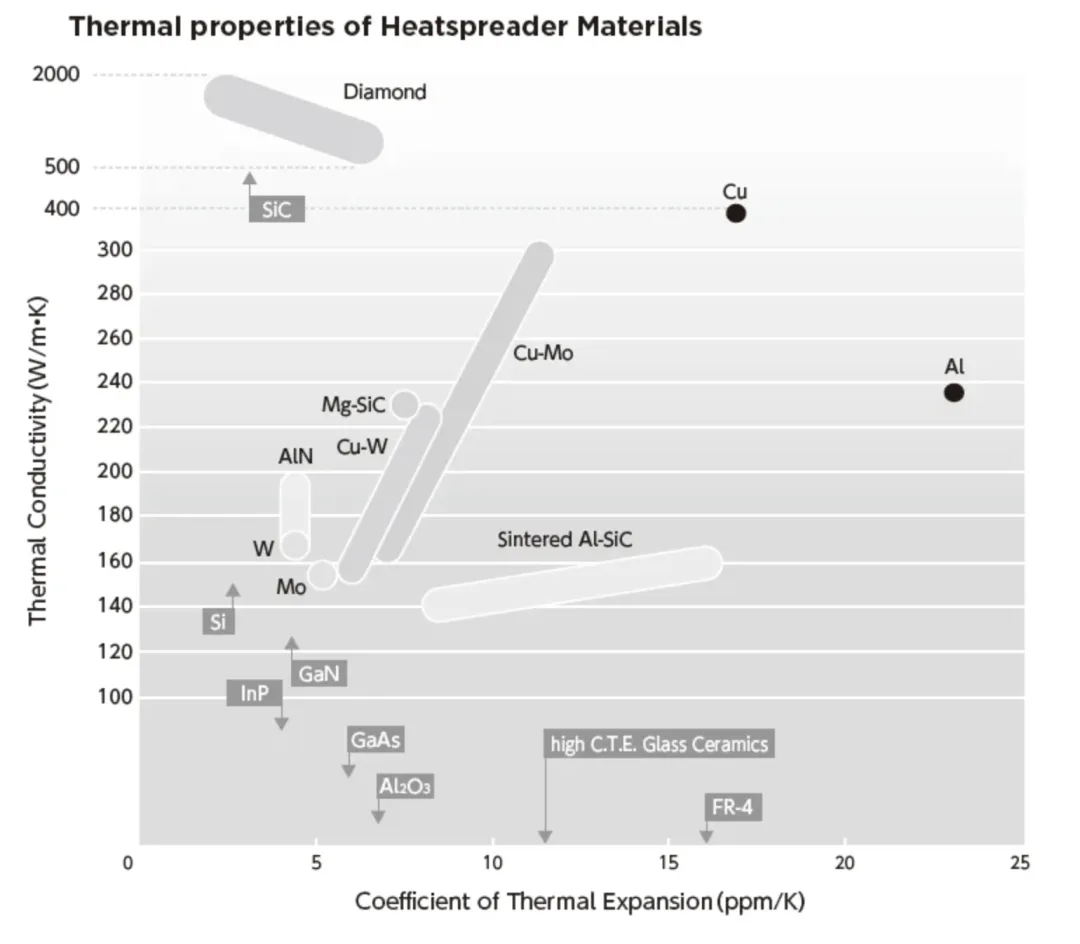

金刚石是自然界中导热能力最强的物质。天然单晶金刚石在室温下的热导率可达2200 W/(m·K)，为金属铜的5倍以上，铝的约10倍。相比之下，热导率超过500 W/(m·K)后，铝、铜等传统金属便显得力不从心。在铜（约400 W/(m·K)）、银、铝（约240 W/(m·K)）等常见金属中，金刚石凭借远超金属的导热效率脱颖而出。

高功率芯片与GaN器件等对热导率要求极高的领域，金刚石成为唯一可选的热沉材料，成为顶级散热材料，源于三大得天独厚的优势：

极高的单晶热导率：以“声子”的形式在晶格中传播
完美的电绝缘性：能有效避免短路风险，这是铜或铝等金属材料完全不具备的优势。
低至1×10⁻⁶/K的热膨胀系数：与芯片材料近乎完美的热膨胀匹配，彻底规避材料开裂与分层风险，保持超高导热界面的完整性与稳定性，实现高精密、大尺寸封装的可能

金刚石的散热能力，源于其独特的微观结构与物理机制。

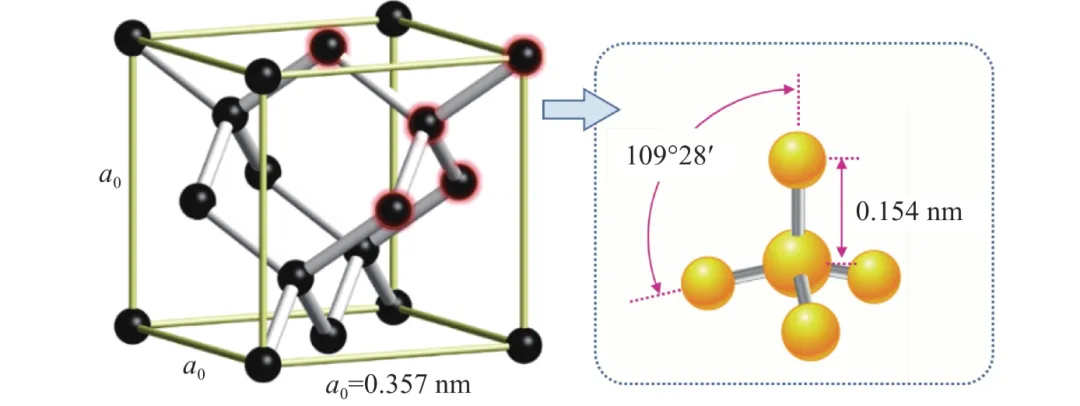

在金刚石的晶体结构中，每个碳原子都与周围四个碳原子以极强的SP³杂化共价键相连，形成高度对称规整的四面体晶格。当热量施加时，碳原子在平衡位置附近振动，这种振动以“声子”的形式在晶格中传播。由于碳原子质量轻、原子间结合力极强，声子在晶格中的运动极其顺畅，传播速度极快。这意味着热量在金刚石内部可以像在高速公路上畅行无阻，几乎没有阻碍。

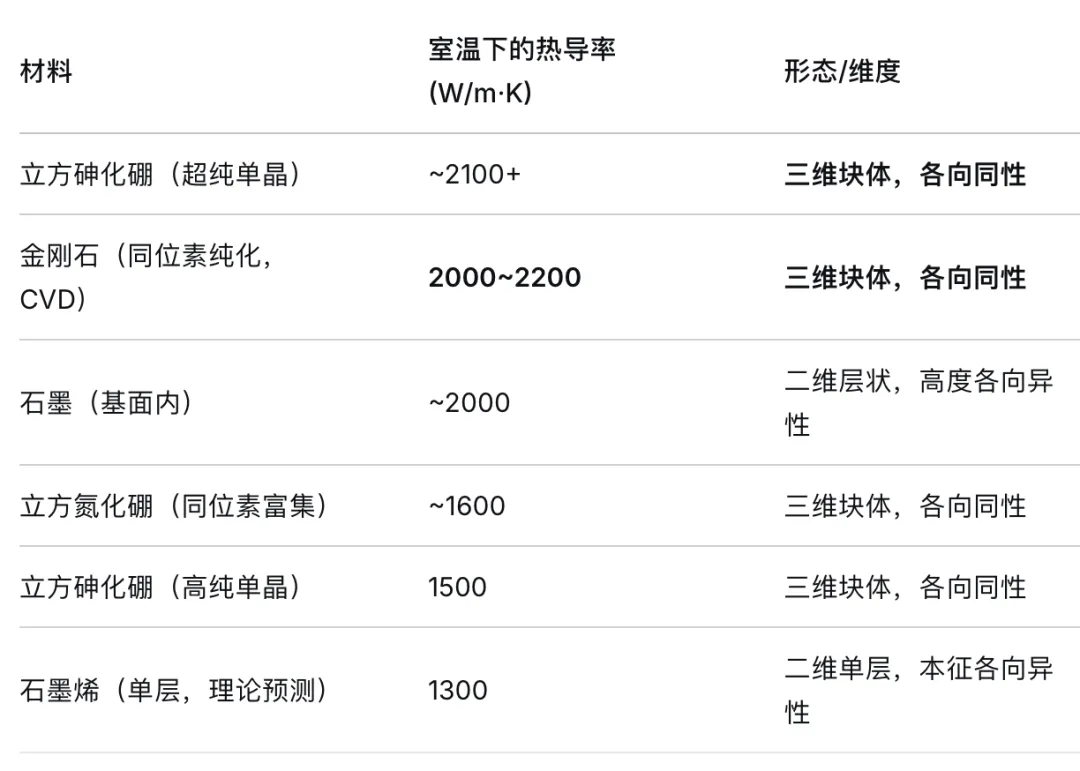

二、金刚石与其它高导热材料的对比

严格来说，金刚石是“自然界已知热导率最高的块体（三维）材料”，但这个“王者”之位正受到越来越多实验室级超材料的强劲挑战。

“自然界已知‘块体材料’之最”——金刚石的热导率（约2000 W/m·K）是铜（约400 W/m·K）的5倍、铝（约237 W/m·K）的9倍。自然界的体材料中，目前确实没有已知物质能全面超越它。
石墨烯曾有理论值“碾压”金刚石，但最新实测预期已被大幅下调：早期报道单层石墨烯理论热导率可达5000 W/m·K，一度被视为碾压金刚石的存在。但普渡大学2023年的研究将室温预测值下调至约1300 W/m·K。即便如此，其实验制备和高昂成本使其距离工程化应用仍很远。
碳纳米管：轴向潜力惊人，但测量值和宏观应用受限：理论预测单壁碳纳米管室温热导率可达3980 W/(m·K)，轴向数值仅存在于微观尺度。宏观块材热导率急剧下降至几十W/m·K，且单根的定向排列在工程上极难实现。
立方砷化硼（c-BAs）——目前被确认的热导率最高的“各向同性半导体材料”：2018年首次实验测量确认其热导率达到约1200 W/m·K。2024年高温量的超高纯度单晶达到约1500 W/m·K。2025年11月休斯顿大学团队实现了热导率超2100 W/m·K且纯度超高的晶体，因兼具高载流子迁移率，有望成为未来半导体器件的一体化热管理材料。
同位素富集立方氮化硼（c-BN）——热导率超1600 W/m·K：2020年，通过硼同位素富集将立方氮化硼的热导率提升至超1600 W/m·K，是同位素工程提升导热“极致”的经典案例。

三、人造金刚石的制备路径

天然金刚石资源稀少、价格昂贵，大规模散热应用必须依靠人造金刚石。目前主要有人工制备方法，各有侧重：

方法一：高温高压法（HPHT）

模拟天然金刚石在地幔深处的形成条件，在高温高压下直接将石墨转化为金刚石。HPHT方法主要产出单晶块体颗粒状金刚石，晶体质量较好、杂质可控，但尺寸通常较小，难以用于大面积散热场景。

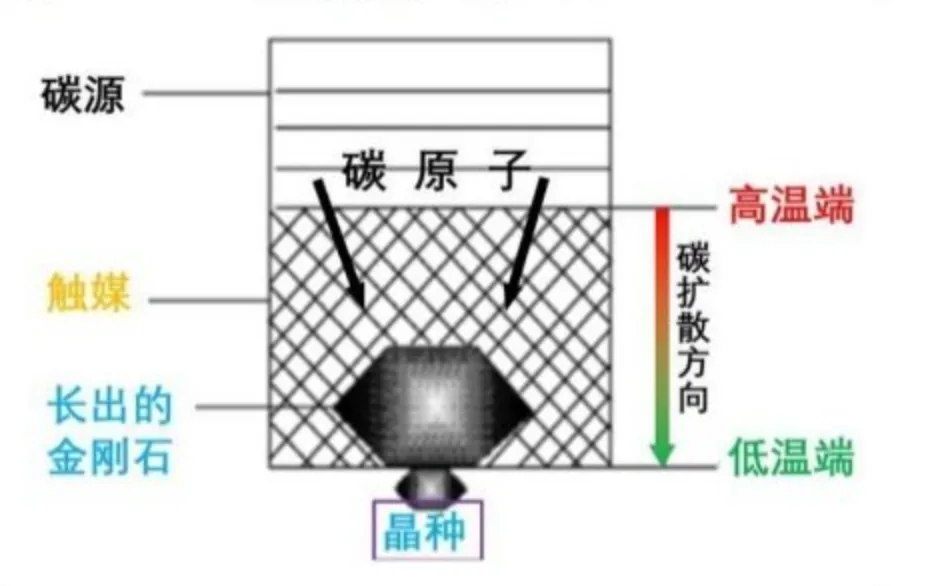

HPHT培育钻石生成示意图

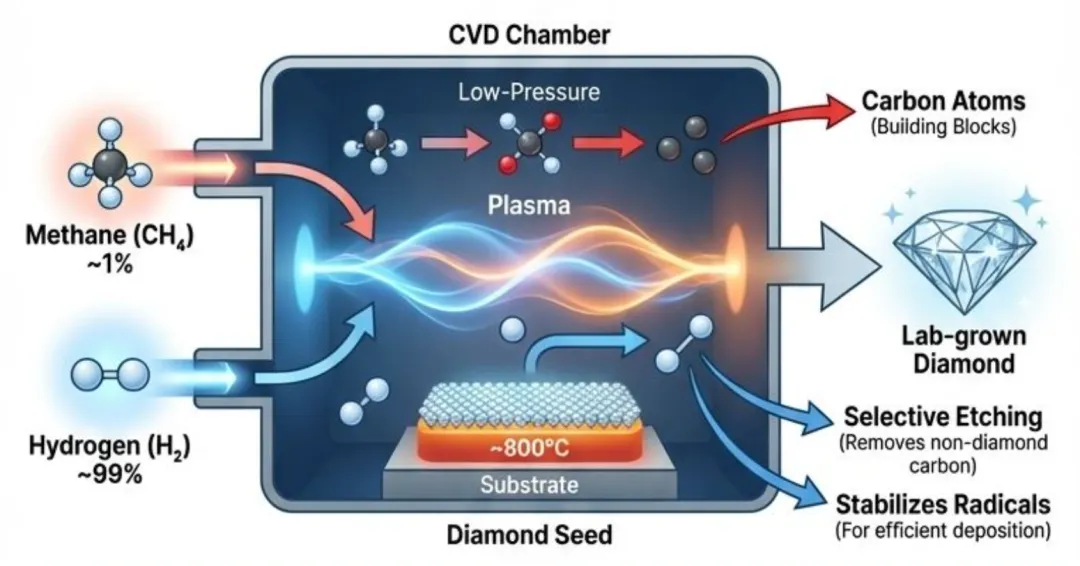

方法二：化学气相沉积法（CVD）

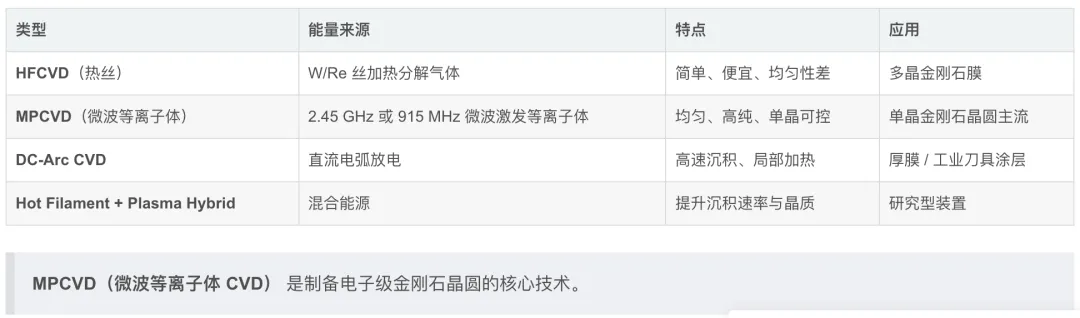

在高温低压环境下分解含碳气体（如甲烷），碳原子在衬底表面逐渐沉积并生长成金刚石薄膜。该方法可按需制备大尺寸、高纯度的金刚石材料，尤其适用于大面积的散热片和金刚石晶圆。CVD法主要包括微波等离子体CVD（MPCVD）、热丝CVD等，目前MPCVD凭借其高纯度、高可控性，成为大规模制造高端金刚石热沉片的主流方法。

CVD培育钻石生成示意图

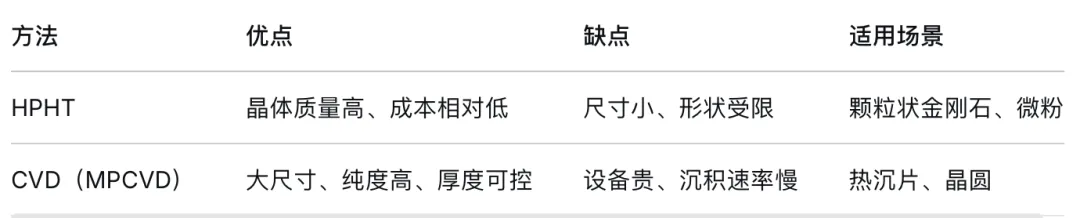

小结：HPHT法擅长量产高品质金刚石颗粒，CVD法则适合制造大面积和高纯度金刚石薄片。

当前金刚石散热材料的核心生产路径，是以MPCVD工艺在高纯金刚石晶圆与热沉片制备上的大规模应用，配合金属基体的粉末冶金或熔体吸附等复合材料工艺，制备出金刚石/铜、金刚石/铝等符合多种封装场景的散热产品。

四、金刚石散热材料的主要形态

金刚石在散热应用中并非以一种单一形态出现，而是演化出多种产品形态以匹配不同场景：

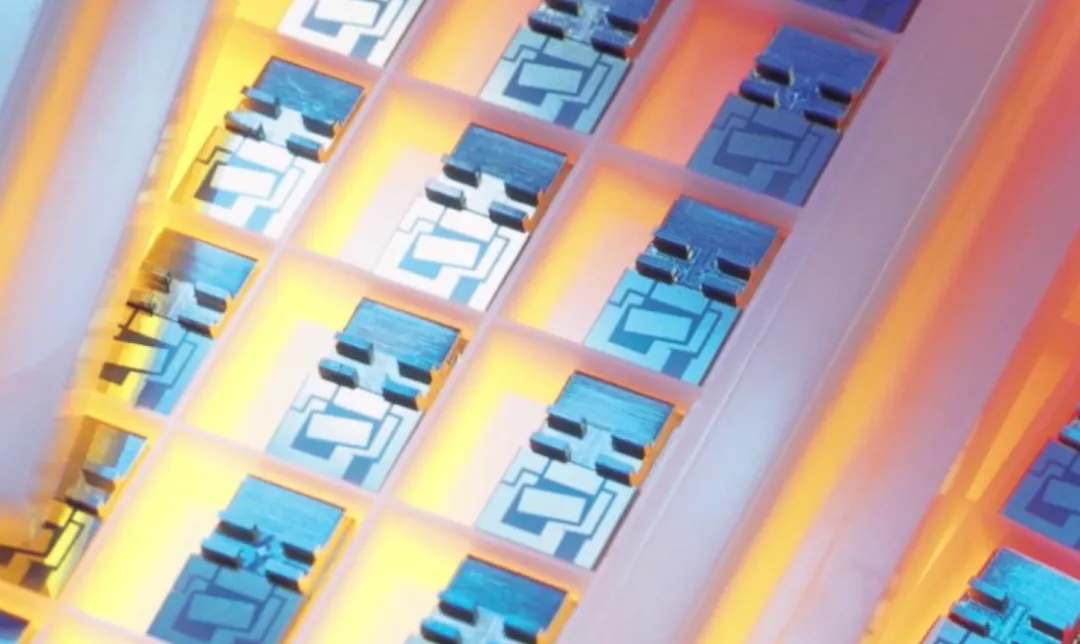

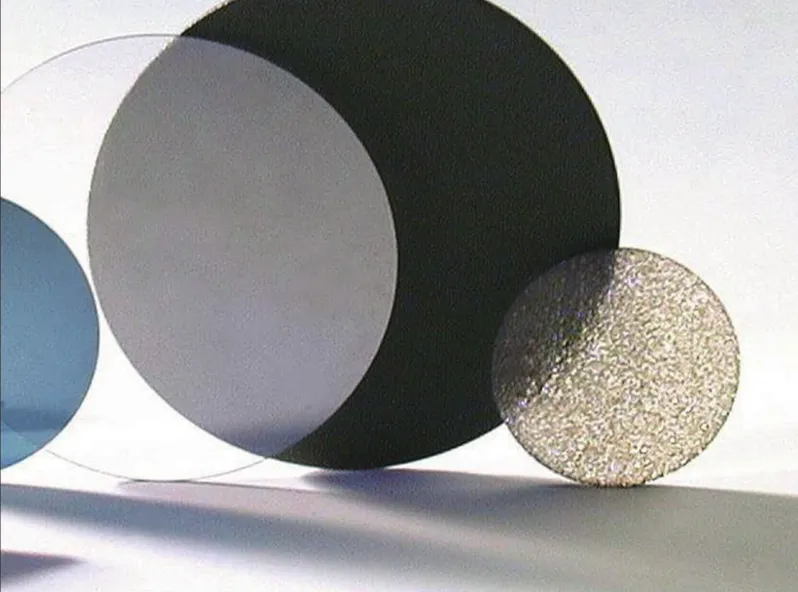

1. CVD金刚石热沉片

制备CVD金刚石薄膜并切割成特定形状，直接贴合于芯片表面，充当高效“热量搬运工”。此类产品是当前高功率芯片、激光器和射频器件散热的主力。热沉片的导热核心指标是多晶或单晶金刚石的本征热导率，通常在800-2200 W/(m·K)的范围之间。

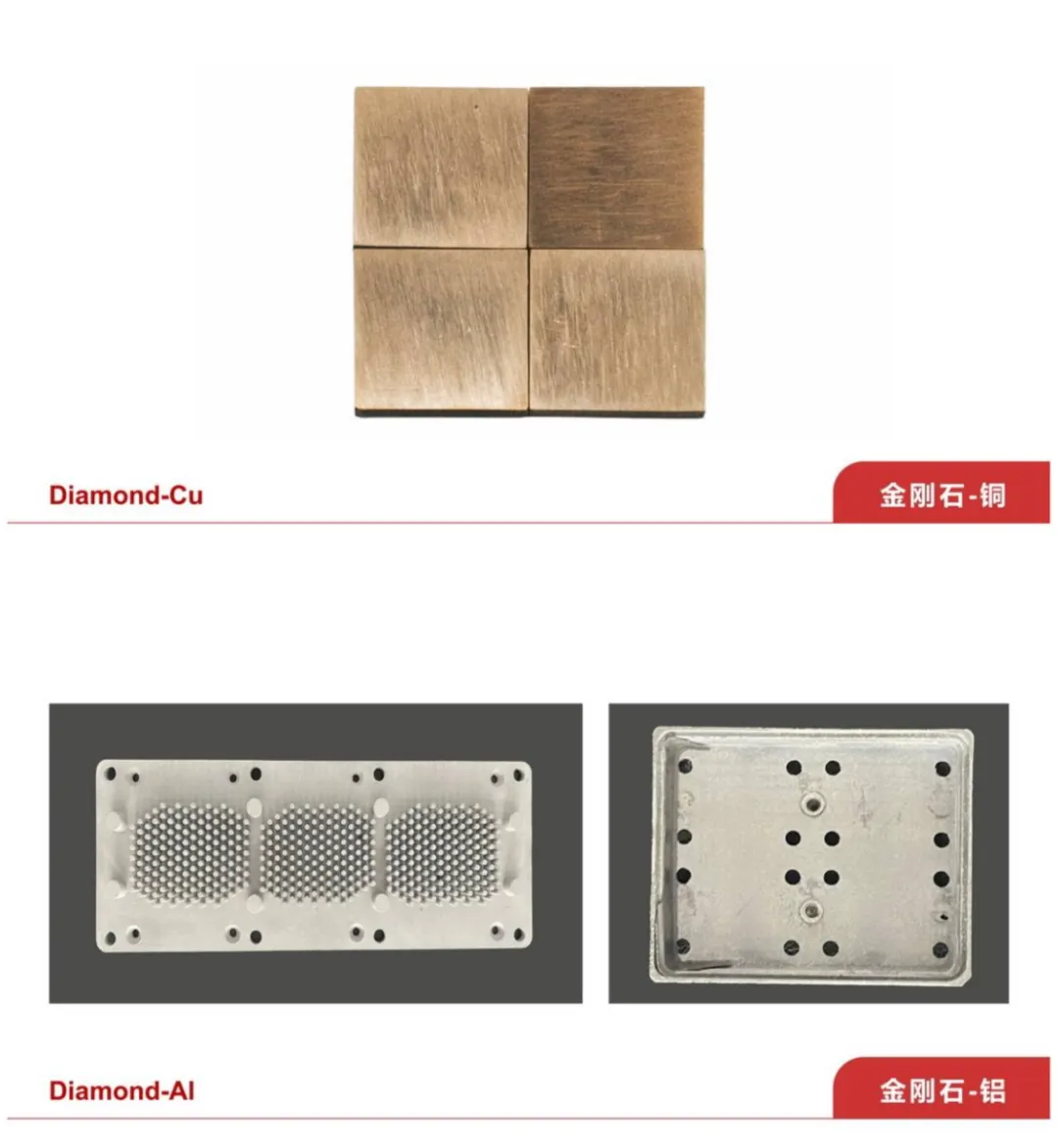

2. 金刚石/金属复合材料

将金刚石颗粒与高热导率金属（如铜箔或铝基）复合，制成金刚石—铜或金刚石—铝复合材料。金刚石的超高导热特性与金属的易加工性相结合，既大幅提升导热效果，又能灵活调控形状，适应各种封装结构。例如，在铜基体中引入金刚石颗粒，导热率可在550-950 W/(m·K)范围灵活调整。

3. 金刚石薄膜与功能涂层

在某些部件表面沉积超薄金刚石薄膜，借助其高热导率及热扩散特性，帮助器件表面热量均匀分布，防止局部热点烧毁器件性能。

小结：金刚石在散热应用中有“纯金刚石热沉片”与“金刚石-金属复合材料”两大核心产品形态。前者追求极致的导热系数，主要用于芯片级直贴散热；后者兼顾导热与加工性，在功率半导体、5G基站和模块封装中应用日渐普及。

五、金刚石散热材料的典型应用场景

1. AI芯片与数据中心

2026年2月，全球首批搭载金刚石散热技术的英伟达H200 GPU服务器完成商业化交付；此后，搭载AMD Instinct MI350X GPU的服务器也正式上市。英伟达更在CES 2026大会上官宣，其下一代Vera Rubin架构GPU将全面采用“金刚石—铜复合散热+液冷”的全新散热方案。根据官方披露数据，在高环境温度数据中心（最高可达50度）条件下，该方案可实现约15%的FLOPs/W提升，并维持GPU满负载运行。AI芯片功耗早已突破千瓦级别（单芯片超1000W），传统风冷、铜铝散热无法解决其热量集中问题，金刚石的高效导热能力正是最关键的出路。

2. 5G/6G通信基站与相控阵雷达

氮化镓（GaN）高电子迁移率晶体管在毫米波频段输出大功率时产生极高热流密度，金刚石热沉片被直接贴合在GaN器件下方，快速将热量“拉出来”，确保通信和雷达系统在高负荷下持续稳定运行。

3. 高功率激光器与光通信模块

金刚石同时具备极高的光学透明性和抗辐射能力，既是散热基板也充当光学窗口材料，直接提升激光光束的均匀性并降低信号损耗。在激光雷达、光模块等高功率光电器件中，金刚石热沉被广泛用于吸收芯粒发出的热辐射。

小结：金刚石散热的主要应用流程是：芯片或功率器件通过键合或焊接方式固定在热沉片或复合基板表面，热量迅速从热源传导到整个散热基板，然后被后续风冷或液冷系统带走，从而保证器件的安全温度与长期可靠运行。

六、关键竞争概况

全球及中国金刚石散热市场正在飞速扩张。英伟达、AMD等全球头部厂商相继导入金刚石散热方案，标志着这一技术正式跨过实验验证门槛，迎来产业化的关键拐点。开源证券等认为金刚石散热市场规模从2025年0.5亿美元爆发至2030年152亿美元（CAGR 214%），增长逻辑的核心驱动力是AI芯片功耗突破物理极限。2026年被视为量产元年，在产能、技术卡位和客户验证上的具有领先优势的企业最有望实现业绩的爆发式增长。

国内人造金刚石产量占全球超90%，河南地区贡献了全国80%的产能，产业集群优势全球领先。

金刚石热管理材料国内外供应商目前有Element Six、A.L.M.T. Corp、Diamond Foundry、Applied Diamond、Diamond Materials、Leo Da Vinci Group、宁波晶钻、中南钻石、沃尔德、四方达、豫金刚石、黄河旋风、三磨所、普莱斯曼、飞孟金刚石、晶信绿钻、惠丰金刚石、德润斯、昌润极锐、百利来、化合积电、洛阳誉芯、中材高新、碳索芯材、先端晶体、长飞光纤、有研集团、赛墨科技、瑞为新材料、瑞世兴、尤品新材料、上海昌润等企业积极布局产业赛道，并积极推出金刚石热管理产品。

国内头部梯队攻势猛烈：

黄河旋风：成功研制国内可量产的最大8英寸热沉片，2026年2月起正式量产，是CVD功能性金刚石从实验室走向规模化商业应用的里程碑。
国机精工：自研MPCVD设备（微波等离子体CVD），国内MPCVD设备市占率超60%，目前其金刚石散热片已在国防军工领域供货，民用产品预计2026年完成测试，实现从非民用向民用市场的全面跨越。
力量钻石：半导体高功率散热片项目已建成投产，产品热导率>2200 W/(m·K)，已通过英伟达实验室测试，有望对接大规模订单需求。
四方达：作为国内最大的CVD金刚石生产基地，相当于“钻石散热的原料库”，为产业链提供稳定的大尺寸高质量金刚石材料。

七、行业风险及面临挑战

金刚石散热材料行业长期前景乐观（受益于AI芯片功耗持续增长），但在短期内（2-3年）仍需关注大尺寸制备工艺、界面工程、成本控制及下游客户导入等关键风险点。

1、技术风险

制备工艺瓶颈：目前大尺寸（8英寸及以上）、高质量单晶金刚石的MPCVD法制备仍存在沉积速率慢（一般仅10-20μm/h）、厚度均匀性难控制等问题，导致良率受限、成本居高不下。
界面热阻问题：金刚石与金属（如铜）或芯片材料之间存在较大的界面热阻。即使金刚石本身导热系数高达2000 W/(m·K)，若界面热阻无法有效降低，整体散热效率可能大幅折扣。如何优化界面键合工艺仍是一大挑战。
加工困难：金刚石是自然界最硬的材料，切割、抛光、打孔等精密加工难度极大，影响产品成品率和生产成本。

2、产业化风险

产能爬坡不及预期：虽然黄河旋风、国机精工等企业已布局量产线，但从“中试线”到“GW/Grade级稳定量产”仍存在工艺放大风险。若实际产出、良率或一致性达不到客户要求，可能推迟产业化拐点。
下游验证周期长：半导体芯片行业对热沉材料的认证周期通常长达12-24个月。若验证进度慢或未通过头部客户（如英伟达、华为等）的严苛测试，订单放量可能大幅滞后。
产业链配套不完善：高纯度MPCVD设备、大尺寸衬底、精密加工装备等关键环节仍部分依赖进口。若国际贸易环境变化或供应商中断，可能影响国内产能建设。

3、市场与竞争风险

替代材料的竞争：立方砷化硼（c-BAs）实验室热导率已突破2100 W/(m·K)，且兼具高载流子迁移率；同位素富集立方氮化硼（c-BN）热导率超过1600 W/(m·K)。若这些材料在未来3-5年内实现低成本量产，可能对金刚石散热形成竞争压力。
AI芯片散热路径变化：英伟达等客户在Rubin方案中采用“金刚石铜+液冷”组合，但未来可能转向其他集成散热方案（例如直接集成微流道主动冷却、芯片背面直接键合超薄VC等），若技术路线再次迭代，对金刚石热沉的需求强度存在不确定性。
价格敏感度：当前金刚石热沉片成本远高于传统铜/铝方案（数十倍至百倍）。若成本下降速度慢于预期，渗透率短期可能难以快速提升，尤其是在成本和性价比敏感的消费电子、通用工业领域。

4、政策与外部环境风险

出口管制风险：高端CVD设备、金刚石精密加工技术等属于部分国家（如日本、欧美）对华出口管制范围。若关键设备进口受限，可能延缓国内产能扩张。
环保法规：MPCVD法涉及高功率微波、特殊气体等，部分地区对能耗、废气排放有更严格要求，可能增加运营成本或限制产线落地。

5、估值与投资风险

目前资本对金刚石散热题材关注度高，部分企业估值偏高。若实际产业化进度或订单兑现不及预期，可能面临估值回调压力。

小结

金刚石凭借其sp³共价键与极低声子散射造就的超高导热、电绝缘及低膨胀特性，结合HPHT与CVD工艺的持续突破，已形成热沉片、金属基复合材料等多种产品形态。随着英伟达、AMD等头部厂商全线导入，以及国内黄河旋风8英寸热沉片等量产突破，金刚石散热正从实验室全面迈向产业化，成为后摩尔时代破解芯片散热困局的核心技术路径。
