AI算力的真正瓶颈,不是芯片,而是这块“看不见的晶体”

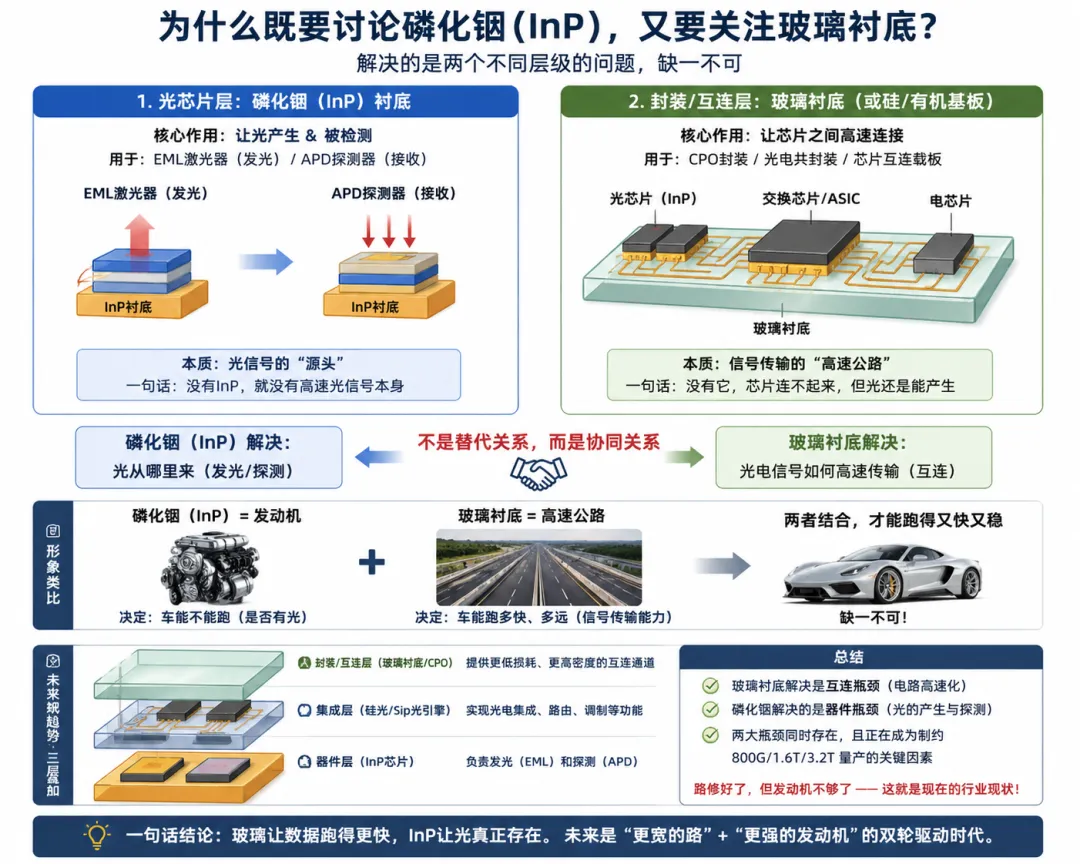

AI算力的瓶颈，正在从“算力芯片”扩散到“连接能力”，再进一步下沉到“光的产生本身”。玻璃解决的是连接问题，而磷化铟，决定的是光是否存在。
在AI算力与800G/1.6T光模块疯狂扩产的背后，一场关于半导体衬底的“生存危机”正在悄然爆发。作为支撑下一代高速光通信的核心底座，磷化铟（InP）衬底正面临着史诗级的缺口。这已经不仅仅是价格暴涨的问题，而是能否“拿得到货”的战略生存竞争。
一、 核心数据：70%的缺口，悬在产业头上的达摩克利斯之剑
根据最新的市场调研与产能摸排，磷化铟衬底的供需天平已经彻底失衡：
史诗级缺口：预计2025年全球需求约为 200–210万片（2英寸当量），但全球有效产能仅为 60–70万片。缺口约 130–140 万片，缺口率约 65%–67%。
持续恶化：进入2026年，需求将进一步攀升至 260–300万片，而产能扩张受限，预计仅能支撑75万片左右，缺口率升至 71%–75%。
价格脱缰：目前，6英寸射频级衬底已飙升至约 1.8万元/片；而更主流的2英寸衬底，价格已从8000元快速拉升至 1.2万元/片，且涨势未消。
交期“无解”：高端产品的交期已拉长至 8–12个月，部分订单甚至已经排到了2027年初。二、 逻辑拆解：为什么磷化铟无可替代？
很多人会问：既然缺口这么大，为什么不换一种材料？答案是：在800G/1.6T高速长距光模块中，磷化铟在发光与探测核心环节仍处于“不可替代”的主导地位。
物理特性的“刚需”：磷化铟是800G/1.6T光模块中 EML激光器 和 APD探测器 的唯一衬底。即便硅光在调制 / 传输环节快速渗透，但高端 EML 激光器仍以磷化铟为唯一衬底。
800G时代：单模块需配置 4–8 颗 InP 芯片。
1.6T时代：用量直接翻升至 800G 的 2.7–3 倍。一方面来自通道数提升（8→16），另一方面来自冗余设计与功率预算提升带来的器件数量增加。
CPO/硅光引擎：随着集成度提高，单体设备对 InP 的消耗量将呈现再次翻倍的趋势。
磷化铟的缺口之所以难以弥合，源于其极其苛刻的生产逻辑：
扩产如“蜗牛爬行”：单晶生长需要在极高温度与高压环境下进行，技术壁垒极高，良率爬坡周期通常需要 3–5年。即使现在上马新产线，建设周期也要18–24个月，核心设备的交期更是长达1-2年。
全球产能的高度极化：全球90%以上的高端产能被 日本住友、美国AXT 和 JX金属 垄断。相比之下，国内高端衬底的自给率目前 不足5%，这无疑是光通信产业链中最脆弱的一环。
光模块大厂的“无米之炊”：强如中际旭创、天孚通信等行业巨头，其1.6T产品的量产进度正受到底层材料供应的直接掣肘。
BOM成本结构重组：在光芯片的BOM成本中，衬底占比已高达约 27%。成本压力与交付风险正在倒逼下游寻找更高效率的加工手段，以降低损耗、提升良率。
国产替代的“远水与近火”：云南锗业、云南鑫耀、河南铭镓等国产力量正在加速扩产，但在高端产品的稳定性与批量供应上，短期内依然难以完全填补巨大的市场黑洞。
展望2026–2027年，随着AI算力的进一步爆发，磷化铟的需求或将突破 400万片。届时，缺口率可能超过 80%。
在“材料为王”的时代，价格与交期将持续成为光模块扩产的核心瓶颈。对于加工环节而言，既然原材料如此昂贵且稀缺，如何通过更精密的激光加工手段（如飞秒激光直写）来提升每一枚芯片的良率和性能，将成为产业链降本增效的关键博弈点。
这场关于磷化铟的“史诗级缺口”，既是挑战，也是国产供应链实现从“0”到“1”突破的历史性机遇。
