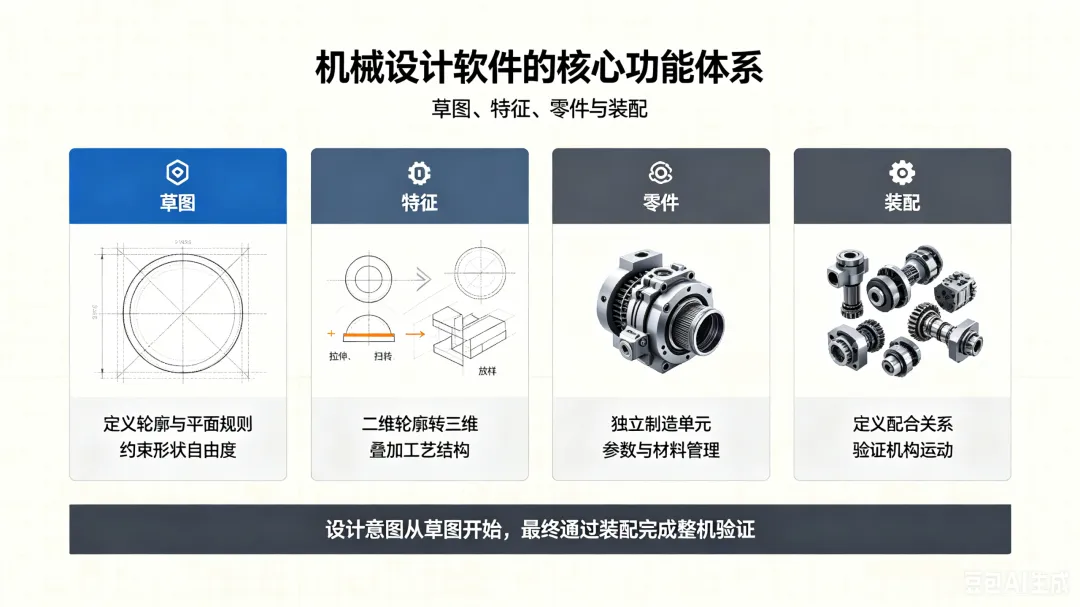

机械设计软件的核心功能体系:草图、特征、零件与装配

在现代机械设计领域，三维参数化CAD软件已经成为产品研发的核心工具。其底层建模逻辑遵循一套清晰的“自底向上”层级体系：以二维草图为轮廓基础，通过特征操作生成三维零件，最终依靠配合约束完成多零件的装配与机构搭建。草图、特征、零件、装配四大模块共同构成了机械设计软件的核心功能骨架，理解各模块的功能边界与约束逻辑，是高效实现参数化建模、传递设计意图的关键。

一、草图：三维建模的二维基准

草图是所有三维几何的源头，是在指定基准面上绘制的二维轮廓集合，负责定义模型的截面形状与位置规则。绝大多数三维特征都依赖完整定义的草图生成，草图的质量直接决定了后续模型的可修改性与规范性。

1. 草图实体类型

草图支持丰富的线体与图形类型，可覆盖从简单截面到复杂轮廓的绘制需求：

• 直线类：包含任意角度直线、水平/竖直直线、45°斜线，以及作为辅助参考的构造中心线。中心线不参与实体生成，主要用于对称约束、旋转轴定义与镜像参考。
• 圆弧与圆类：包含通过圆心+半径绘制的圆、三点圆、周边圆；圆弧则支持圆心起点终点式、三点圆弧、切线弧等多种创建方式，满足回转类截面的绘制需求。
• 复杂曲线类：包含通过控制点调节的样条曲线、椭圆与部分椭圆、抛物线，用于实现不规则曲面、流线型轮廓的定义。
• 组合图形类：包含直槽口、圆弧槽口两类标准化槽型，可直接通过中心点或两点快速生成，无需单独绘制圆弧与直线组合。
• 多边形类：支持3~40边的正多边形绘制，可通过内切圆或外接圆定义尺寸，常用于螺母、法兰盘等标准结构截面。

2. 草图约束体系

草图的核心是通过约束锁定自由度，最终实现“完全定义”。约束分为几何关系与尺寸两类，共同传递设计规则：

• 方向对齐约束：水平、竖直约束保证线体与坐标轴平行；平行、垂直约束控制多线体的相对角度；共线约束使多条直线处于同一直线。
• 位置重合约束：重合约束实现点与点、点与线、点与弧的贴合；中点约束将点固定在线段中点；同心约束使多个圆/圆弧共享同一圆心。
• 相切连接约束：相切约束保证直线与圆弧、圆弧与圆弧、直线与样条之间平滑过渡，是构建连续轮廓的核心。
• 相等与对称约束：相等约束使多条线段等长、多个圆等半径；对称约束使两点/两图形关于中心线对称，保证结构对称性。
• 尺寸约束：通过长度、半径、直径、角度、点到点距离、坐标值等数值，精确定义图形的大小与位置。
• 固定约束：锁定指定点或线的位置，作为整个草图的定位基准，防止整体拖动变形。

二、特征：从二维轮廓到三维实体的桥梁

特征是将二维草图转化为三维实体的操作单元，是参数化建模的核心载体。每一个特征都对应一项具体的加工或造型逻辑，可独立编辑、抑制与修改，使模型具备高度的可迭代性。

1. 特征的主要类型

按照创建方式与功能定位，特征可分为六大类：

• 草图驱动特征：依赖预先绘制的草图生成实体，是建模最核心的类型。包含拉伸、旋转、扫描、放样、边界、筋、孔等，其中异型孔向导可直接生成螺纹孔、沉头孔、锥孔等标准孔结构，无需手动绘制截面。
• 应用特征：无需独立草图，直接作用于已有实体的面与边。包含圆角、倒角、抽壳、拔模、加厚、包覆、圆顶等，主要用于细节处理与工艺结构实现。
• 曲面特征：用于复杂异形面的构建与修补。包含拉伸曲面、旋转曲面、放样曲面、边界曲面，以及等距曲面、延展曲面、缝合曲面、剪裁曲面、填充曲面等编辑工具。
• 变形与自由造型特征：属于非参数化柔性调整工具，包含点变形、曲线到曲线变形、曲面推进、自由样式、弯曲、压凹等，适合工业造型类的自由形状调整。
• 专用设计特征：针对特定行业的标准化工具，钣金模块包含基体法兰、边线法兰、斜接法兰、褶边、成型工具等；焊件模块包含结构构件、角撑板、顶端盖、圆角焊缝等。
• 参考几何体：虽不生成实体，却是建模的基准支撑，包含基准面、基准轴、坐标系、参考点等，用于定义草图平面、旋转轴、阵列方向等。

2. 特征的约束逻辑

特征的约束体现在参数控制与几何关联两个层面，保证模型修改时的一致性：

• 终止条件约束：控制特征的生成范围，如拉伸的给定深度、两侧对称、成形到面、完全贯穿、成形到下一面等，使特征尺寸随参考对象自动联动。
• 轮廓与路径约束：扫描、放样、边界等特征中，轮廓与路径之间通过穿透、重合约束保证定位；引导线控制轮廓的变形规律；相切、曲率连续约束保证面与面之间的平滑过渡。
• 起始/结束约束：放样与边界特征支持无约束、垂直于轮廓、相切、曲率连续等多种端面约束，控制特征与相邻面的衔接质量。
• 父子关联约束：特征之间存在天然的依赖关系，后创建的特征以先创建特征的面、边或顶点为参考，父特征修改时子特征自动同步更新，保证全模型的关联性。

三、零件：独立实体的完整设计单元

零件是机械设计中的最小独立制造单元，对应现实中的单个零件。零件模块以草图与特征为基础，完成单个实体的完整定义，包含几何形状、材料属性、参数配置、工程信息等全部内容。

1. 零件模块核心功能

• 完整建模能力：集成全部草图与特征工具，支持实体建模、曲面建模、钣金设计、焊件设计等多种建模模式，可完成从简单轴类到复杂壳体的所有零件设计。
• 参数化配置管理：通过配置功能，在同一零件文件中生成多个版本，实现尺寸、特征抑制、材料的差异化；配合设计表可通过Excel批量驱动数十上百种规格，适用于标准件、系列化产品。
• 全局参数与方程式：通过方程式建立尺寸之间的数学关联，如“壁厚=孔径的1/10”，修改核心参数即可联动更新全模型尺寸，保证设计规则统一。
• 工程属性与检查：可赋予零件材料、密度、自定义编号等属性，自动计算质量、体积、重心；支持曲率分析、厚度检查、干涉检查等工具，提前排查设计缺陷。
• 工程图联动：零件模型可直接生成对应工程图，自动投影三视图、剖视图，标注尺寸与公差，模型修改时工程图同步更新。

2. 零件的内部约束体系

零件的约束是草图约束与特征约束的集合与延伸：

• 继承草图的几何关系与尺寸约束，保证截面形状符合设计规则；
• 继承特征的参数约束与父子关联，保证三维结构的联动性；
• 通过方程式、全局变量实现跨特征、跨草图的参数约束，统一设计逻辑；
• 通过配置实现多版本的约束隔离，在同一文件中管理多种设计方案。

四、装配：多零部件的协同与机构实现

装配体是多个零件与子装配的组合单元，用于还原产品的实际组装状态，验证配合关系、运动逻辑与整体布局。装配的核心不是创建几何，而是通过约束定义零件之间的相对位置与运动关系。

1. 装配体核心功能

• 零部件管理：支持插入零件、子装配，可在装配环境中直接新建零件，实现自上而下设计；支持零部件的隐藏/显示、透明度调节、替换、阵列与镜像，管理复杂装配结构。
• 配合约束体系：通过各类配合快速定位零件，支持智能配合自动识别几何关系，一键完成同轴、重合等常用约束。
• 机构与运动仿真：通过运动算例实现动画演示、基本运动与物理仿真，可添加马达、弹簧、阻尼、接触，模拟真实运动状态；支持碰撞检查、干涉检查、间隙验证，排查装配冲突。
• 工程化输出：自动生成材料明细表（BOM），统计零件数量、规格、重量；支持创建爆炸视图，展示装配顺序；可直接生成装配工程图，添加剖面视图、序号标注。
• 高级装配设计：支持装配体布局、柔性/刚性子装配切换、装配体特征（仅在装配层级生效的切除、孔）等功能，满足复杂产品的设计需求。

2. 装配约束体系（配合）

装配约束又称“配合”，用于限制零件之间的自由度，分为三大类：

• 标准配合：最基础的定位约束，包含重合、平行、垂直、同轴心、相切、距离、角度、锁定，覆盖绝大多数静态装配的定位需求。
• 高级配合：用于特殊定位规则，包含对称配合、宽度配合、路径配合、线性/旋转耦合、限制配合，可实现居中安装、沿轨迹运动、行程限制等复杂逻辑。
• 机械配合：专门用于运动机构，包含齿轮配合、凸轮配合、槽口配合、铰链配合、齿条小齿轮配合、螺旋配合，可快速搭建传动机构，模拟真实运动关系。

除此之外，装配体中零件分为“固定”与“浮动”两种状态：固定零件锁死在全局坐标系，作为装配基准；浮动零件通过配合逐步限制自由度，最终实现完全定位或保留指定运动自由度。

零件与装配的核心差异对比

总结

草图、特征、零件、装配构成了机械设计软件层层递进的核心功能体系：草图定义二维轮廓与平面规则，特征将轮廓转化为三维结构并赋予工艺逻辑，零件整合所有特征形成完整的独立制造单元，装配则通过配合约束实现多零件的组装与机构验证。

这套层级化、参数化、全关联的设计体系，本质是将现实中的机械制造逻辑数字化——从画线到成型，从单个零件到整机装配，每一步都保留可编辑的参数与约束。设计师通过合理运用各模块的功能与约束，不仅能高效构建三维模型，更能将设计意图固化到模型中，实现“改一处而动全身”的联动修改，大幅提升产品迭代效率与设计准确性，这也是现代三维CAD软件的核心价值所在。
