中断虚拟化要回答两个方向的问题：Host 如何把一个中断交付给 Guest，以及 Guest 访问中断控制器时哪些操作需要陷出。

问题的根源在于归属冲突。整块 SoC 只有一个物理 GIC，但每个 Guest 都期望看到一个完整的、独占的中断控制器：有自己的分发器、自己的 CPU 接口、自己的中断号空间。若把物理 GIC 直接交给 Guest，两个 Guest 写同一个寄存器就会互相破坏。xvisor 的解法是把 GIC 拆成三份：软件模拟的部分、直通的部分、硬件辅助排队的部分，并用一层通用的 vcpu 中断机制在上面做粘合。这一层机制同时承担异常注入的职责，Guest 的一条未定义指令、一次数据访问失败，最终也走同一条断言路径送回 Guest。

本文代码取自 xvisor master 分支，涉及 core/vmm_vcpu_irq.c、arch/arm/cpu/arm64/cpu_vcpu_irq.c、arch/arm/cpu/common/vgic.c 与 vgic_v2.c、arch/arm/cpu/common/generic_timer.c，以及 emulators 目录下的 PL011 模拟器。全部函数名与行号均以真实源码为准。

1. 要解决的两个方向

先看 Host 到 Guest 的方向。中断送达 Guest 的最后一米是 CPU 的中断输入线：正常世界里，GIC 的 CPU 接口把物理中断信号送到核心的 IRQ 输入；虚拟化之后，EL1 不能直接接收物理中断，硬件提供了替代品，HCR_EL2 的 VI 与 VF 位可以在软件控制下向 Guest 注入一个虚拟 IRQ 或 FIQ，GIC 的虚拟化扩展则提供了功能完整的虚拟 CPU 接口。前者实现简单但只有一根线，后者需要 GIC 硬件支持。xvisor 两种都实现了，运行时按硬件能力选择。

再看 Guest 到 Host 的方向。Guest 的中断处理需要一组动作：读 IAR 拿到中断号、配置分发器的使能与优先级、写 EOIR 表示处理完毕。若中断控制器全部软件模拟，这些访问都是 Stage 2 缺页陷出，一次一次进入 xvisor；若使用 GIC 虚拟化扩展，IAR 与 EOIR 的读写由虚拟 CPU 接口硬件直接完成，不产生任何陷出，只有分发器配置这类低频操作才陷出。两种方案的性能差距因此集中在高频路径上：前者每个中断至少两次陷出，后者可以做到零陷出。

这两个方向的组合，构成了 xvisor 中断虚拟化的三条注入路径：其一，HCR.VI 软件注入，面向没有 VGIC 的平台；其二，emulators/pic/gic.c 的纯软件 GIC 模拟器，中断控制器整体陷出模拟；其三，arch/arm/cpu/common/vgic.c 的硬件辅助 VGIC，分发器软件模拟、CPU 接口直通、列表寄存器排队。前两条是保底方案，第三条是 ARM GICv2/v3 虚拟化扩展的标准用法，也是本文的主线。

2. 三层抽象：vmm_vcpu_irq、arch 层与 vgic

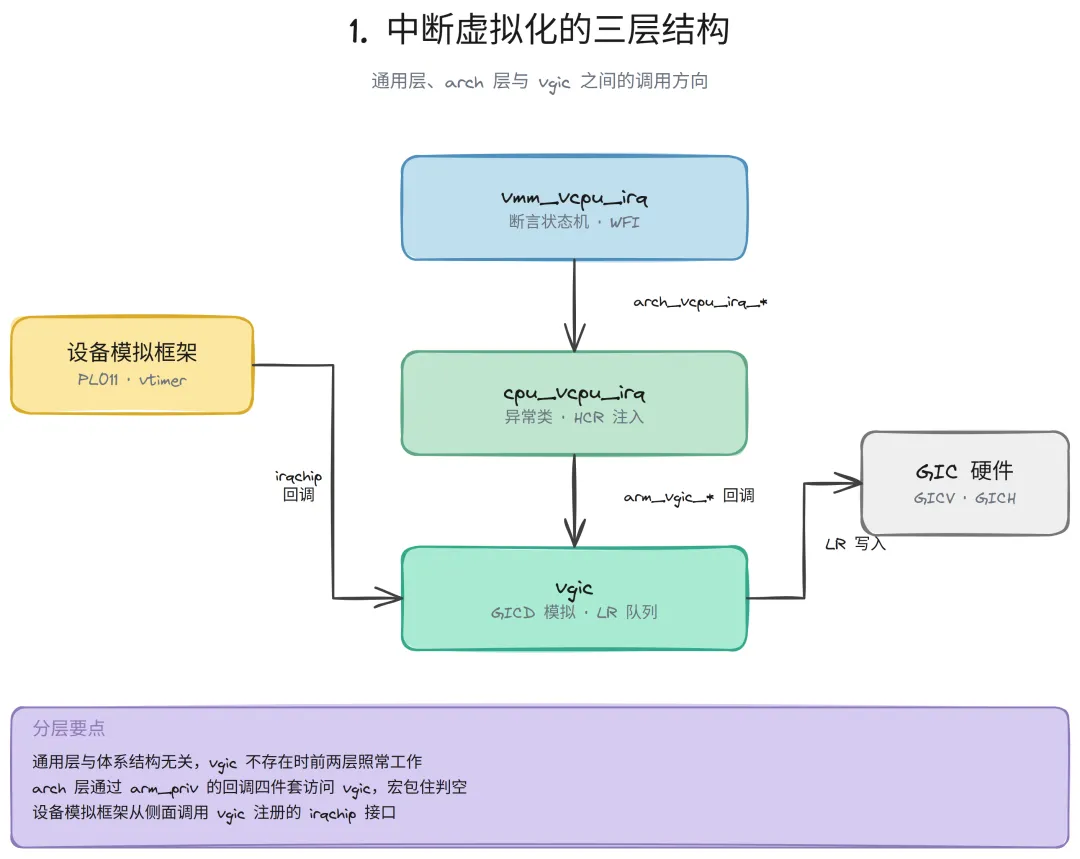

xvisor 把中断虚拟化切成三层。最上面的通用层 core/vmm_vcpu_irq.c 与体系结构无关，它维护每个 vcpu 的中断断言状态与 WFI 状态；中间的 arch 层 arch/arm/cpu/arm64/cpu_vcpu_irq.c 定义 ARM 平台的异常类中断与注入手段；最下面的 vgic 层 arch/arm/cpu/common/vgic.c 实现 GIC 的硬件辅助模拟。三层之间的接口是固定的函数指针，vgic 通过注册回调把自己挂进 arch 层的私有数据里。

通用层调用 arch 层的 arch_vcpu_irq_ 前缀接口，arch 层通过 arm_priv 里的回调四件套访问 vgic，设备模拟框架从侧面调用 vgic 注册的 irqchip 接口。三个方向都不反向依赖，vgic 即使整体不存在，前两层照常工作。

先看 arch 层定义的中断号空间。ARM 平台的一个“vcpu 中断”不是 GIC 意义上的中断号，而是异常注入的类别编号：

u32 arch_vcpu_irq_priority(struct vmm_vcpu *vcpu, u32 irq_no){    u32 ret = 3;    switch (irq_no) {    case CPU_RESET_IRQ:        ret = 0;                        // 复位：最高优先        break;    case CPU_UNDEF_INST_IRQ:        ret = 1;                        // 未定义指令        break;    case CPU_SOFT_IRQ:    case CPU_PREFETCH_ABORT_IRQ:    case CPU_DATA_ABORT_IRQ:    case CPU_HYP_TRAP_IRQ:    case CPU_EXTERNAL_IRQ:    case CPU_EXTERNAL_FIQ:        ret = 2;                        // 其余异常类并列        break;    };    return ret;}

复位类优先级为 0，未定义指令为 1，软中断、取指与数据访问失败、HYP 陷出、外部 IRQ 与 FIQ 并列为 2。这个优先级只在“多个 vcpu 中断同时断言”时决定先执行哪个，与 GIC 的中断优先级是两套体系。值得注意的是 CPU_EXTERNAL_IRQ：它代表“有外部中断等待交付 Guest”，是 vgic 与通用层之间的挂钩。当 vgic 排队了一个待交付中断时，它向通用层断言的就是这个编号。

arch 层访问 vgic 的通道藏在 arm_priv 里。VGIC 模块初始化每个 Guest 时，把四个回调连同私有数据写进 vcpu 的体系结构私有结构，此后 arch 层只认这四个函数指针：

/* arch/arm/cpu/arm64/include/arch_regs.h */struct arm_priv {    ...    bool vgic_avail;    void (*vgic_save)(void *vcpu_ptr);    void (*vgic_restore)(void *vcpu_ptr);    bool (*vgic_irq_pending)(void *vcpu_ptr);    void *vgic_priv;};#define arm_vgic_setup(vcpu, __save_func, __restore_func, \               __irq_pending_func, __priv) \    do { \        arm_priv(vcpu)->vgic_avail = TRUE; \        arm_priv(vcpu)->vgic_save = __save_func; \        arm_priv(vcpu)->vgic_restore = __restore_func; \        arm_priv(vcpu)->vgic_irq_pending = __irq_pending_func; \        arm_priv(vcpu)->vgic_priv = __priv; \    } while (0)

vgic_avail 同时充当能力开关：cpu_vcpu_irq.c 在执行外部中断前先查它，为假就走 HCR 注入路径。切换钩子 arm_vgic_save 与 arm_vgic_restore 也是一对宏，包住可用性判断后供 cpu_vcpu_helper.c 在上下文切换时调用。这种“宏包装的弱回调”是 xvisor 在 C 语言里模拟可选依赖的惯用手法，代价是所有调用点都必须经过宏，绕过宏直接调用函数指针会缺失判空。

3. 通用层：断言状态机与优先级执行

通用层的核心是每个 vcpu 一个的 irqs 数组。数组的每一项是一个原子状态机，取值只有三个：DEASSERTED、ASSERTED、PENDING。断言方调用 vmm_vcpu_irq_assert，执行方在 vcpu 自己的上下文里调用 vmm_vcpu_irq_process，两者可能运行在不同的物理 CPU 上，因此全部状态迁移都用原子操作完成：

static bool vcpu_irq_process_one(struct vmm_vcpu *vcpu, arch_regs_t *regs){    /* 仅当存在待执行的断言时进入 */    if (arch_atomic_dec_if_positive(&vcpu->irqs.execute_pending) >= 0) {        int irq_no = -1;        u32 i, tmp_prio, irq_count = vcpu->irqs.irq_count;        u32 irq_prio = 0;        /* 按优先级选出要执行的断言 */        for (i = 0; i < irq_count; i++) {            if (arch_atomic_read(&vcpu->irqs.irq[i].assert) ==                ASSERTED) {                tmp_prio = arch_vcpu_irq_priority(vcpu, i);                if (tmp_prio > irq_prio) {                    irq_no = i;                    irq_prio = tmp_prio;                }            }        }        /* 状态迁移 ASSERTED -> PENDING，交 arch 层执行 */        if (arch_atomic_cmpxchg(&vcpu->irqs.irq[irq_no].assert,                    ASSERTED, PENDING) == ASSERTED) {            if (arch_vcpu_irq_execute(vcpu, regs, irq_no,                vcpu->irqs.irq[irq_no].reason) == VMM_OK) {                arch_atomic_write(&vcpu->irqs.                          irq[irq_no].assert, DEASSERTED);            } else {                /* 执行失败，回退状态并补回执行计数 */                arch_atomic_inc(&vcpu->irqs.execute_pending);                arch_atomic_write(&vcpu->irqs.                          irq[irq_no].assert, ASSERTED);            }        }        return TRUE;    }    return FALSE;}

execute_pending 是一个计数器而非布尔值，这是设计的关键：断言方每次断言使计数加一，执行方用 dec_if_positive 抢占式地取走一个执行名额，多个物理 CPU 同时断言时不会丢事件。执行失败时名额补回、状态退回 ASSERTED，下次调度重试。执行入口由调度器调用：vmm_scheduler 在每次中断退出路径上调用 vmm_vcpu_irq_process，此时 vcpu 正处于自己的上下文，arch_vcpu_irq_execute 拿到的寄存器现场是真实可注入的。

断言侧的 vmm_vcpu_irq_assert 还做两件事：检查 vcpu 是否处于可中断状态，以及断言成功后唤醒沉睡的 vcpu。前者意味着正在执行复位或已被暂停的 vcpu 不会接收中断；后者通过 hcpu_func 把 vcpu_irq_wfi_resume 投递到 vcpu 所在的物理 CPU，与第 9 节的 WFI 机制衔接。

4. 没有 VGIC 的世界：HCR 注入与软件模拟

arch 层执行一个 vcpu 中断时，先判断类别。未定义指令、取指失败、数据访问失败三类通过 cpu_vcpu_inject_ 系列函数改写 Guest 的 PSTATE 与 ELR，把异常直接写入 Guest 的执行流，这部分属于 CPU 虚拟化的范畴。外部 IRQ 与 FIQ 的处理则取决于 vgic 是否可用：

int arch_vcpu_irq_execute(struct vmm_vcpu *vcpu,              arch_regs_t *regs, u32 irq_no, u64 reason){    /* VGIC 可用时，外部中断由 VGIC 硬件交付 */    if (arm_vgic_avail(vcpu) &&        ((irq_no == CPU_EXTERNAL_IRQ) ||         (irq_no == CPU_EXTERNAL_FIQ))) {        arm_vgic_irq_pending(vcpu);        return VMM_OK;    }    /* 异常类注入：改写 Guest 现场 */    switch(irq_no) {    case CPU_UNDEF_INST_IRQ:        rc = cpu_vcpu_inject_undef(vcpu, regs);        break;    case CPU_PREFETCH_ABORT_IRQ:        rc = cpu_vcpu_inject_pabt(vcpu, regs);        break;    case CPU_DATA_ABORT_IRQ:        rc = cpu_vcpu_inject_dabt(vcpu, regs,                          (virtual_addr_t)reason);        break;    };    return rc;}

没有 VGIC 时，arch_vcpu_irq_assert 对外部 IRQ 置位 HCR_EL2 的 VI 位，对 FIQ 置位 VF 位。Guest 下次运行时硬件看到 VI 为 1，便向 EL1 呈现一个 IRQ 异常，Guest 进入中断处理后读中断控制器的 IAR 寄存器。这个中断控制器是谁，取决于 Guest 配置：xvisor 在 emulators/pic/gic.c 里提供了一个完整的软件 GIC 模拟器，IAR 的读、EOIR 的写、分发器的全部配置都是 Stage 2 陷出后的软件模拟。软件模拟器内部自己维护 pending 与 active 状态，读到 IAR 时返回最高优先级的 pending 中断并迁移到 active，行为与真实 GIC 一致，代价是每步都陷出。

xvisor 的测试脚本目录里保留着 one_novgic_guest 系列用例，专门验证无 VGIC 配置下两个 Guest 共存的场景。保底路径与主线路径共用同一套通用层，这正是三层切分的收益：换注入手段不需要动 vmm_vcpu_irq 一行代码。

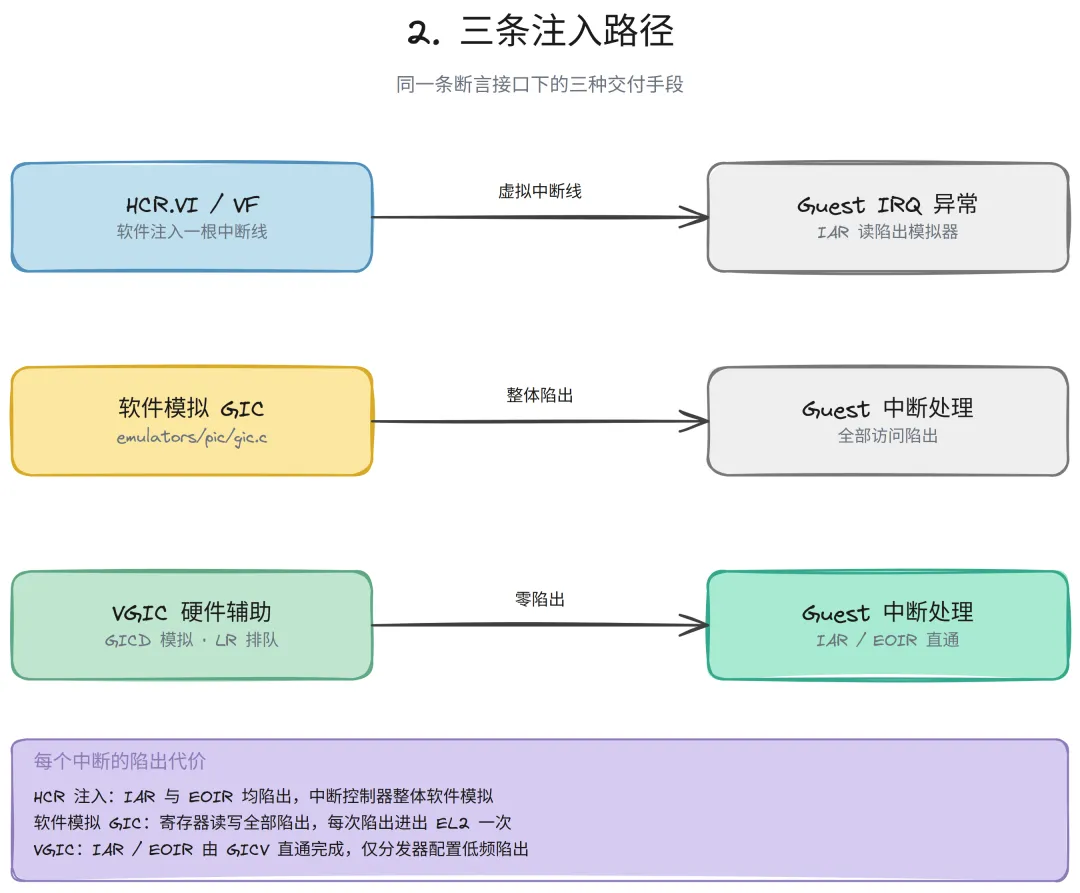

这张图把三条路径放在同一视野：HCR 注入只有一根虚拟中断线，Guest 读 IAR 时陷出到软件模拟器；软件模拟 GIC 在 xvisor 内完整模拟整个中断控制器，全部访问陷出；VGIC 把 IAR 与 EOIR 交给硬件直通，只有分发器配置陷出。三者对外的接口都是 vmm_vcpu_irq_assert，差别全在内部实现。

5. GIC 虚拟化扩展：GICD 模拟、GICV 直通与 GICH 排队

ARM GIC 的虚拟化扩展把中断控制器划成了三个区域。GICD 分发器保持软件模拟：使能、优先级、目标 CPU 这类配置低频且需要 xvisor 全局管控，陷出代价可以接受。GICC 的虚拟化版本 GICV 直通映射给 Guest：IAR 读与 EOIR 写这两个最高频的操作由硬件完成，零陷出。GICH 是只属于 Hypervisor 的控制区：xvisor 通过它维护一组列表寄存器 LR，GIC 硬件按 LR 的内容决定向 GICV 呈现哪些虚拟中断。vgic_v2_probe 从 Host 设备树把三个地址取出来：

int vgic_v2_probe(struct vgic_ops *ops, struct vgic_params *params){    node = vmm_devtree_find_matching(NULL, vgic_host_match);    /* reg[2] 为 GICH 物理地址，Host 自行映射 */    rc = vmm_devtree_request_regmap(node, &vgicp.hctrl_va, 2,                    "GIC HCTRL");    /* reg[3] 为 GICV 物理地址，Guest 直通用 */    rc = vmm_devtree_regaddr(node, &vgicp.vcpu_pa, 3);    /* 维护中断号，从设备树中断映射解析 */    vgicp.maint_irq = vmm_devtree_irq_parse_map(node, 0);    /* LR 数量由硬件报告：GICH_VTR 的低 6 位 */    vgicp.lr_cnt = vmm_readl_relaxed(                (void *)vgicp.hctrl_va + GICH_VTR);    vgicp.lr_cnt = (vgicp.lr_cnt &                GICH_VTR_LRCNT_MASK) + 1;    ...}

LR 数量不是编译期常量，而是上电时从 GICH_VTR 寄存器读出：GICv2 的虚拟化扩展最多 64 个，具体实现往往更少。xvisor 用宏 VGIC_V2_MAX_LRS 预留上限，运行时以 probe 得到的实际值为准。直通映射发生在 Guest 创建时，vgic_cpu_emulator_probe 检查到 Guest 设备树里 compatible 为 arm,vgic,cpu 的节点后，把该节点声明的 Guest 物理地址区间直接改写到真实的 GICV 地址上：

static int vgic_cpu_emulator_probe(struct vmm_guest *guest,                   struct vmm_emudev *edev, ...){    if (!vgich.avail) {        return VMM_ENODEV;    }    if (!(edev->reg->flags & VMM_REGION_REAL)) {        return VMM_ENODEV;    }    /* 把 Guest 视角的 GICC 区间直通到物理 GICV */    return vmm_guest_overwrite_real_device_mapping(guest,                edev->reg,                VMM_REGION_GPHYS_START(edev->reg),                vgich.params.vcpu_pa);}

Guest 里运行的系统看到的“GICC 基址”是自己设备树里写的地址，Stage 2 页表把这个地址指到物理 GICV，读写直达硬件。分发器节点 arm,vgic,dist 则走普通的模拟器注册流程，读写陷入 vgic_dist_emulator_read32 与 write32。一个 GIC 被拆成两个节点、两种映射方式，这是使用 GIC 虚拟扩展的标准配置手法。

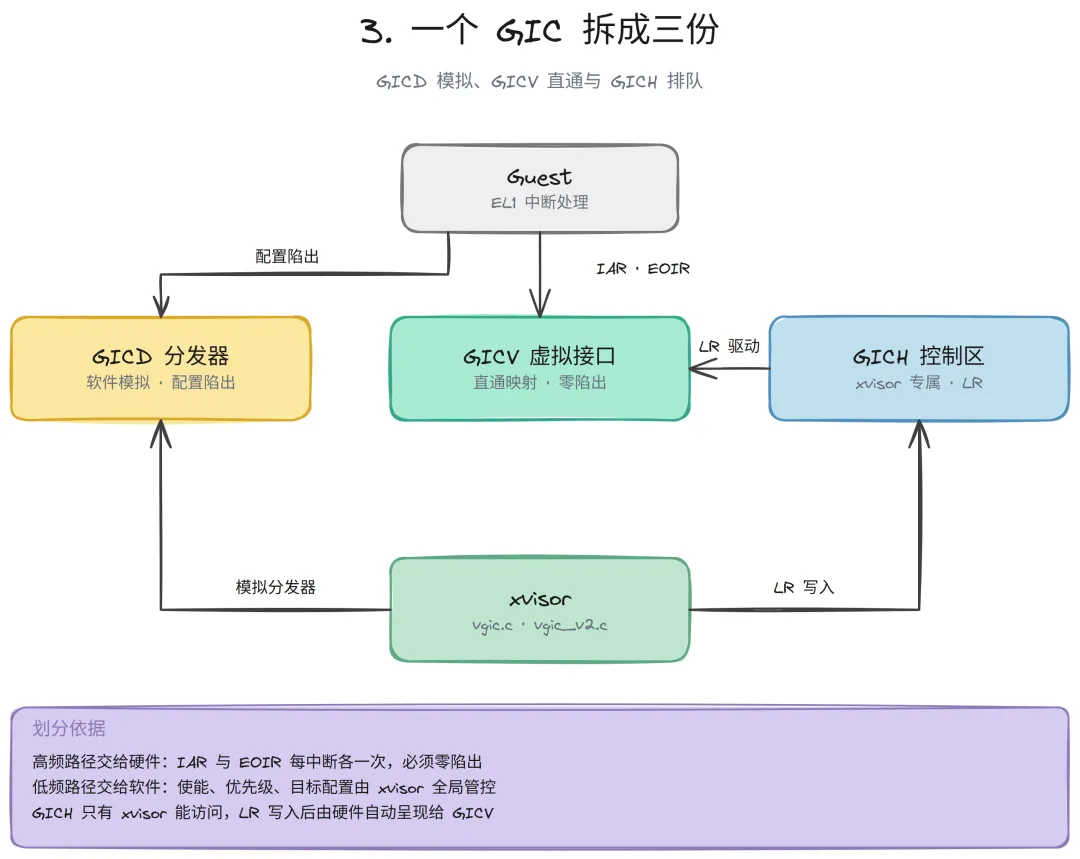

这张图的重点：GICD 由 xvisor 模拟，每次访问一次陷出；GICV 直通，Guest 独占访问零陷出；GICH 只有 xvisor 能碰，LR 写入后硬件自动把虚拟中断送到 GICV。

6. 注入模型：List Register 队列

vgic 的软件状态分两级。vgic_guest_state 是整个 Guest 一份的“分发器”：256 个中断的使能位图、pending 位图、优先级、目标 CPU 掩码，以及每个中断是否映射了 Host 物理中断号的 host_irq 字段。vgic_vcpu_state 是每个 vcpu 一份的“CPU 接口影子”：LR 使用位图、中断到 LR 的反向映射 irq_lr，以及上下文切换时保存的 HCR、VMCR、APR 与全部 LR 值。队列一个中断，就是把分发器里的 pending 状态翻译成一条 LR：

static bool __vgic_queue_irq(struct vgic_guest_state *s,                 struct vgic_vcpu_state *vs, u32 irq){struct vgic_lr lrv = { ... };    /* 已有同中断号的 LR，直接补 pending 位 */    lr = VGIC_GET_LR_MAP(vs, irq);    if ((lr < vgich.params.lr_cnt) &&        VGIC_TEST_LR_USED(vs, lr)) {        vgich.ops.get_lr(lr, &lrv, VGIC_MODEL_V2);        if (lrv.virtid == irq) {            lrv.flags |= VGIC_LR_STATE_PENDING;            vgich.ops.set_lr(lr, &lrv, VGIC_MODEL_V2);            return TRUE;        }    }    /* 否则找空闲 LR */    for (lr = 0; lr < vgich.params.lr_cnt; lr++) {        if (!VGIC_TEST_LR_USED(vs, lr))            break;    }    if (lr >= vgich.params.lr_cnt) {        return FALSE;           /* LR 耗尽 */    }    lrv.virtid = irq;    lrv.flags = VGIC_LR_STATE_PENDING;    hirq = VGIC_GET_HOST_IRQ(s, irq);    if (hirq != UINT_MAX) {        lrv.flags |= VGIC_LR_HW;    /* 直通中断 */        lrv.physid = hirq;    }    vgich.ops.set_lr(lr, &lrv, VGIC_MODEL_V2);    return TRUE;}

代码里有两处值得思考：中断号已经占用 LR 时不另找新 LR，而是在原 LR 上补 pending 位，电平触发的中断在 active 期间再次到来时只改一个状态位。其二，VGIC_LR_HW 分支：当该 Guest 中断号通过 map_host2guest 绑定了 Host 物理中断号时，LR 记下 physid 并置 HW 位，此后 Guest 对这个虚拟中断写 EOIR，硬件会连带把物理中断也 deactivate，Host 侧无需介入。这正是直通设备的中断路径：设备中断直接由 GIC 硬件路由进 Guest，xvisor 只在绑定阶段出现一次。

LR 耗尽时函数返回 FALSE，调用方 __vgic_flush_vcpu_hwstate 随即置位 GICH_HCR 的 UIE 位开启下溢中断：待 LR 有空位释放时硬件产生维护中断，xvisor 在中断里继续排队。这保证 pending 位图里积压的中断不会因为 LR 暂时占满而丢失。

软件生成中断 SGI 走的是分发器写入路径，也是 Guest 之间主动通信的唯一硬件手段。Guest 写 GICD_SGIR 触发 Stage 2 陷出，vgic_dist_write 解出目标掩码并登记来源：

static int vgic_dist_write(struct vgic_guest_state *s, int cpu,               u32 offset, u32 src_mask, u32 src){    if (offset == 0xF00) {        /* GICD_SGIR：软件生成中断 */        irq = src & 0x3FF;        switch ((src >> 24) & 3) {        case 0:     /* 指定目标列表 */            sgi_mask = (src >> 16) & VGIC_ALL_CPU_MASK(s);            break;        case 1:     /* 除自己外的全部 */            sgi_mask = VGIC_ALL_CPU_MASK(s) ^ (1 << cpu);            break;        case 2:     /* 仅自己 */            sgi_mask = 1 << cpu;            break;        };        VGIC_SET_PENDING(s, irq, sgi_mask);        /* 记录来源 vcpu，供目标读取 GICC_IAR 时报告 */        for (i = 0; (irq < 16) &&             (i < VGIC_NUM_CPU(s)); i++) {            if (sgi_mask & (1 << i))                s->sgi_source[i][irq] |= (1 << cpu);        }    }    ...}

sgi_source 二维位图按目标 vcpu 与中断号记录来源，这是 GIC 规范的要求：Guest 读 IAR 时返回值里带有 SGI 的来源 CPU 编号，多核 Guest 的核间通知（如 reschedule IPI）依赖这个编号决定后续动作。登记完成后与设备中断汇入同一条 pending 到 LR 的排队路径，目标 vcpu 运行到下一次 flush 时一并送出。SGI 之外，分发器写入路径还处理使能、优先级、目标与触发方式配置，其中使能位的每次变化都会通过 vmm_devemu_notify_irq_enabled 通知下游模拟器，让电平敏感的设备在使能瞬间补一次 pending 判定。

7. 运行：一次虚拟定时器中断的完整链路

把各层串起来，最好的样本是虚拟定时器。Guest 设定了 CNTV_CVAL，vcpu 被切换出时 xvisor 读出剩余时间并挂了一个 Host 侧的定时器事件；事件到期，generic_virt_timer_handler 在 Host 中断上下文里执行：

static void generic_virt_irq_inject(struct vmm_vcpu *vcpu,                    struct generic_timer_context *cntx){    virq = cntx->virt_timer_irq;    /* 向 Guest 的 PPI 断言 0 -> 1 电平变化 */    rc = vmm_devemu_emulate_percpu_irq2(vcpu->guest, virq,                        vcpu->subid, 0, 1);}static vmm_irq_return_t generic_virt_timer_handler(int irq, void *dev){    ctl = generic_timer_reg_read(GENERIC_TIMER_REG_VIRT_CTRL);    if (!(ctl & GENERIC_TIMER_CTRL_IT_STAT))        return VMM_IRQ_NONE;      /* 虚假中断 */    /* 屏蔽 Host 侧的定时器中断 */    ctl |= GENERIC_TIMER_CTRL_IT_MASK;    generic_timer_reg_write(GENERIC_TIMER_REG_VIRT_CTRL, ctl);    vcpu = vmm_scheduler_current_vcpu();    generic_virt_irq_inject(vcpu, cntx);    return VMM_IRQ_HANDLED;}

注意 current_vcpu 的判空逻辑：Host 中断可能落在任意物理 CPU 上，若该 CPU 当前没有运行普通 vcpu，或运行的不是持有这把定时器的 vcpu，中断被丢弃并打印诊断，因为定时器事件的 priv 已经保证回调发生在正确的 vcpu 上下文。emulate_percpu_irq2 走到设备模拟框架的分发，最终调用 vgic 注册的 handle2 回调，也就是 __vgic_irq_handle：

static void __vgic_irq_handle(struct vgic_guest_state *s, u32 irq,                  int cpu, bool two_levels, ...){    /* 电平变化：0 -> 1 置 pending */    if (level) {        VGIC_SET_LEVEL(s, irq, cm);        VGIC_SET_PENDING(s, irq, target);    } else {        VGIC_CLEAR_LEVEL(s, irq, cm);    }    irq_pending = __vgic_vcpu_irq_pending(s, vs);    /* 目标 vcpu 正在本 CPU 运行，立即刷新 LR */    if (vmm_scheduler_current_vcpu() == vs->vcpu) {        __vgic_sync_and_flush_vcpu(s, vs);    }    /* 断言 CPU_EXTERNAL_IRQ，走通用层 */    vgic_vcpu_irq_update(vs->vcpu, irq_pending);}

链路的后半段全部是前面各节的机制：vgic_vcpu_irq_update 调用 vmm_vcpu_irq_assert 断言 CPU_EXTERNAL_IRQ，execute_pending 加一，沉睡的 vcpu 被 wfi_resume 唤醒进入 READY；调度器随后把它切换上 CPU，cpu_vcpu_helper.c 的切换代码调用 arm_vgic_restore，恢复 HCR、VMCR、APR 与 LR，并把 pending 位图中新到的事件继续填进剩余的空 LR；vcpu 开始运行，GICV 硬件看到 LR 的 pending 位，向 EL1 呈现虚拟 IRQ；Guest 进入中断处理，读 GICC_IAR，这一读直达 GICV 不陷出，LR 状态由硬件迁移为 active。

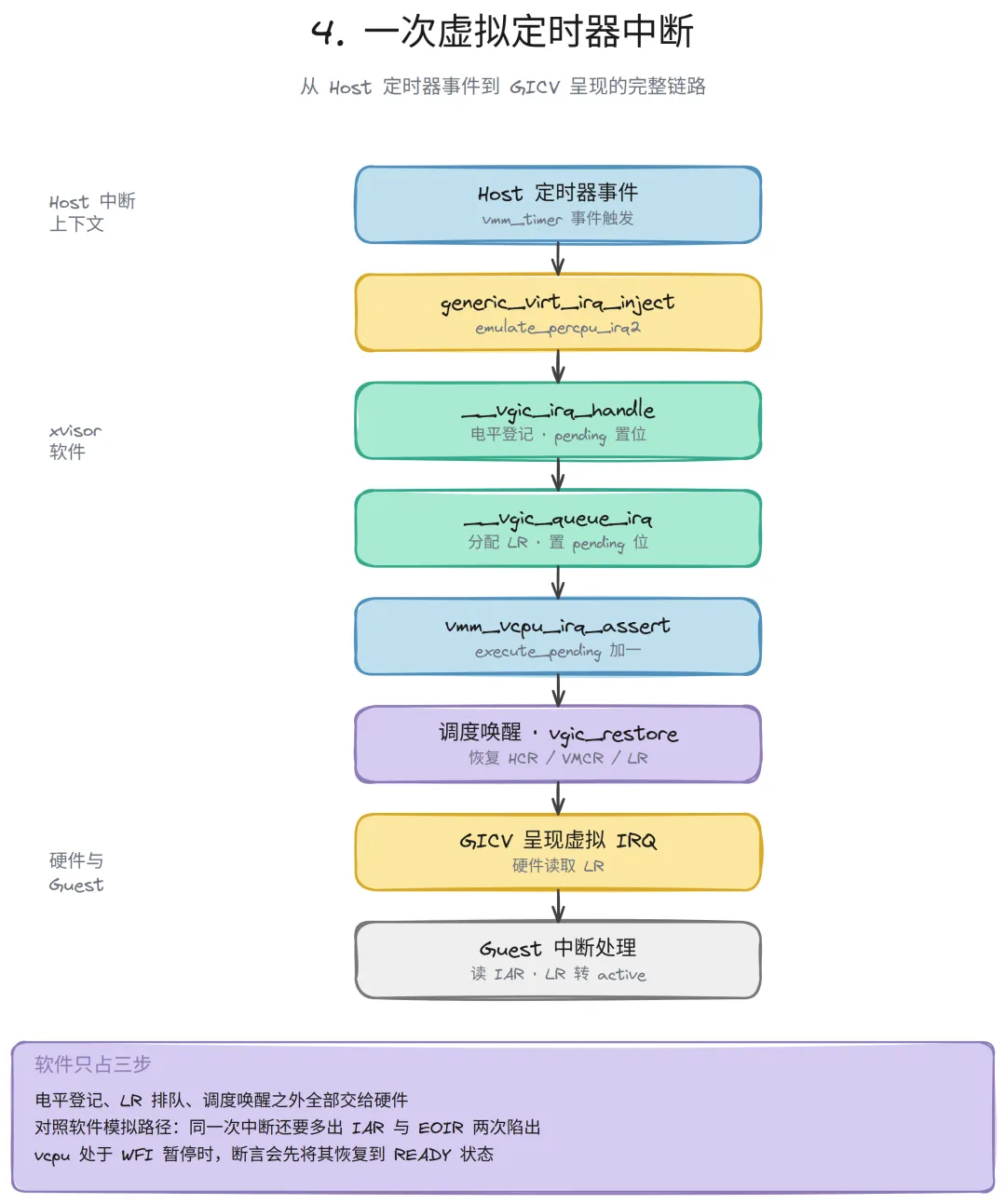

这张图把链路压成一条主干：Host 定时器事件到 GICV 呈现中断之间，软件的部分只有电平登记、LR 排队与调度唤醒三步，其余交给硬件。对照第 4 节的软件模拟路径，同一次中断要多出 IAR 与 EOIR 两次陷出，外加分发器内部状态的全部软件维护。

模拟设备走的是同一条链路的另一个入口。PL011 模拟器收到 Host 转发的串口输入后调用 vmm_devemu_emulate_irq 断言 RX 中断，电平登记与排队代码与定时器完全共用，差别只在中断号是 SPI 而非 PPI。对 vgic 而言，中断来自哪个模拟器、是软件生成还是硬件直通，全部被 host_irq 字段与 LR 的 HW 位屏蔽掉。

8. EOI 与维护中断：LR 的回收

Guest 处理完中断，写 GICC_EOIR。这一写直达 GICV，硬件把对应 LR 清空，并在 EISR 寄存器里记下哪个 LR 完成了 EOI，随后向 Host 产生一次维护中断。vgic 在初始化时把维护中断注册到了 Host 的中断框架上：

static vmm_irq_return_t vgic_maint_irq(int irq_no, void *dev){struct vmm_vcpu *vcpu = vmm_scheduler_current_vcpu();    /* 关闭下溢中断，避免重复触发 */    if (vgich.ops.check_underflow()) {        vgich.ops.disable_underflow();    }    /* 维护中断只在运行 vcpu 的 CPU 上有意义 */    BUG_ON(!vcpu);    BUG_ON(!vcpu->is_normal);    BUG_ON(!arm_vgic_avail(vcpu));    s = arm_vgic_priv(vcpu);    vs = &s->vstate[vcpu->subid];    /* 回收空 LR，重新排队 pending */    __vgic_sync_and_flush_vcpu(s, vs);    irq_pending = __vgic_vcpu_irq_pending(s, vs);    vgic_vcpu_irq_update(vs->vcpu, irq_pending);    return VMM_IRQ_HANDLED;}

回收逻辑在 __vgic_sync_vcpu_hwstate 里：读 EISR 与 ELRSR，两者按位或后与软件的 LR 使用位图相交，得到“确实空出来”的 LR 集合；逐个读出 LR 里残留的 virtid，清掉硬件 LR，解除软件映射。这里有一处电平触发的细节：若中断是电平型且设备侧电平仍为高，回收后立即重新置 pending，等下一轮排队再送一次；若设备侧电平已经撤回，pending 一并清掉。边沿触发型则没有这一步，一次 EOI 即彻底结束。

维护中断与下溢中断共用一个中断号，进入时先查 GICH_MISR 的 U 位判断是否下溢。下溢意味着 LR 曾全部占满：回收完成后 flush 会继续把 pending 位图里积压的事件填进空出来的 LR，队列由此流动起来。从 Guest 的视角，这套机制的效果是中断处理永远不用等待 Host 调度：EOIR 写完的瞬间，下一个虚拟中断可能已经排进了刚空出的 LR。

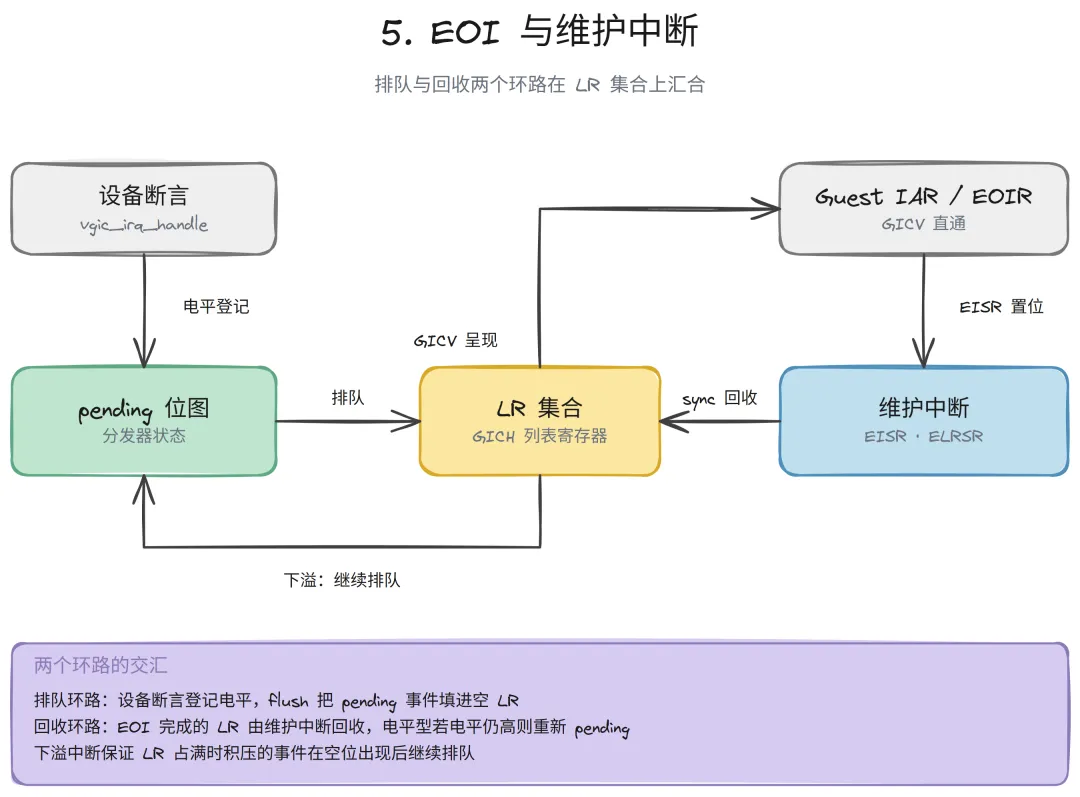

这张图的重点是两个环路的交汇：左边是中断送入的排队环路，右边是 EOI 驱动的回收环路，两者在 LR 集合上汇合。Guest 的 IAR 与 EOIR 两次访问都在直通区完成，Host 只在回收环路出现。

9. 上下文切换与 WFI

vcpu 切换时，vgic 的硬件上下文必须跟着走。cpu_vcpu_helper.c 在切换出旧 vcpu 时调用 arm_vgic_save，切入新 vcpu 时调用 arm_vgic_restore，两者都指向 vgic_state_alloc 注册的回调。保存与恢复不是对称的镜像：保存先做一次 sync，把 EOI 完成的 LR 回收到软件状态、刷新电平触发中断的 pending 位，再把 HCR、VMCR、APR 与全部 LR 读进 vgic_vcpu_state 的 hw 字段；恢复则反过来，先写回这些寄存器，再做一次 flush，把 vcpu 睡眠期间新到的 pending 事件填进 LR。方向差异的原因是 LR 属于物理 CPU 而非 vcpu，切出时硬件里可能残留着Guest 运行期间的变化，切入时硬件里则是上一个 vcpu 的残留。

WFI 的处理与中断虚拟化直接相关。Guest 执行 WFI 时 xvisor 不能让物理 CPU 停在这里，vmm_vcpu_irq_wait_timeout 的策略分三段：先查有无待执行断言，有则立即返回；没有则调用调度器的 yield 让出几次，代码里用 WFI_YIELD_THRESHOLD 计数，上限 100 次；仍无事件才把 vcpu 置为暂停状态并挂一个超时定时器事件。此后任何一次 vmm_vcpu_irq_assert 都会通过 wfi_resume 将 vcpu 恢复到 READY 状态。100 次 yield 的缓冲是为了过滤频繁的虚假 WFI：中断可能在 yield 之后立刻到达，此时 vcpu 仍在 READY 状态，不需要付出暂停再唤醒的代价。

超时定时器由 CONFIG_WFI_TIMEOUT_MSECS 配置，到期后强制唤醒 vcpu 一次。这是对 Guest 里过于乐观的 WFI 用法兜底：若硬件或模拟器遗漏了一次本应到达的中断，vcpu 至少会周期性地醒来重查状态，而不是永久沉睡。

10. 回到注入这条主线

中断虚拟化的机制围绕一个目标展开：让 Guest 以接近原生的代价使用中断。这个目标拆成三份：通用层把“断言一个事件给 vcpu”抽象成与体系结构无关的状态机；arch 层区分异常注入与外部中断两条子路径；vgic 层用 GIC 虚拟化扩展把高频的 IAR 与 EOIR 交给硬件，软件只维护分发器状态与 LR 队列。三层之间用固定接口与回调四件套解耦，没有 VGIC 的平台可以退回 HCR 注入与软件模拟，通用层代码一行不改。
