AI 算力的底座:先进封装行业全景解析(附产业链与细分标的)

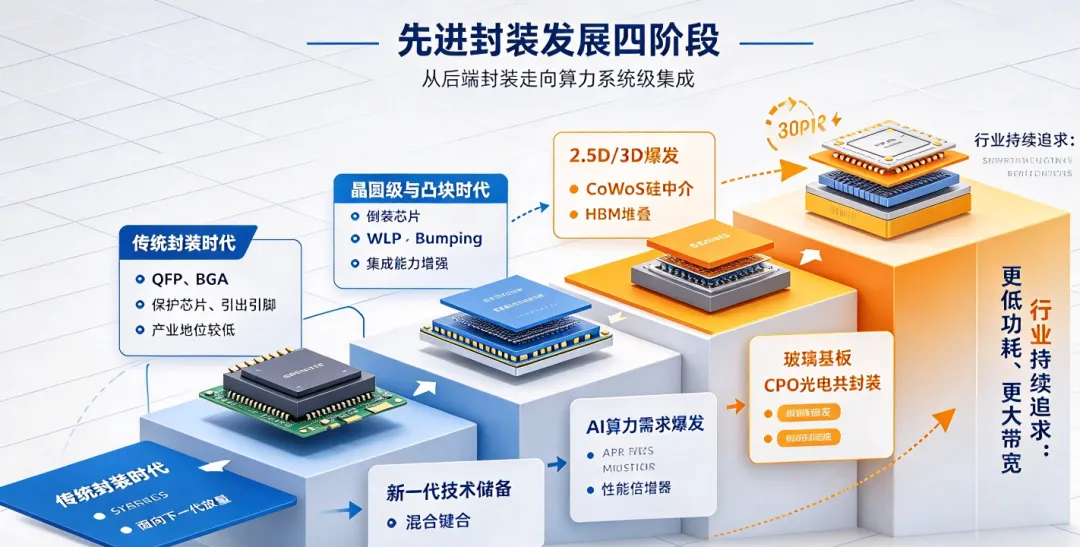

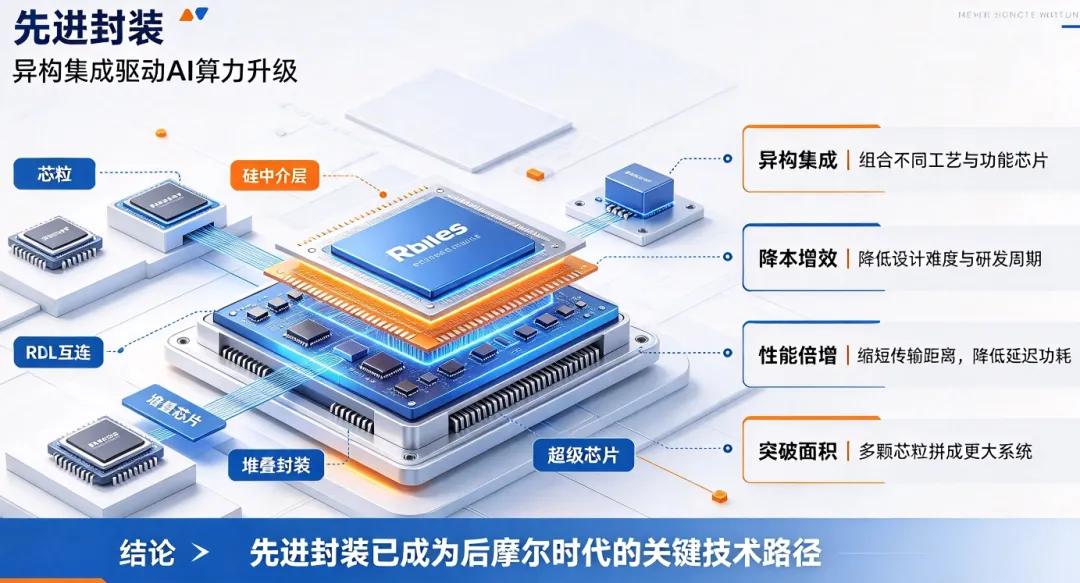

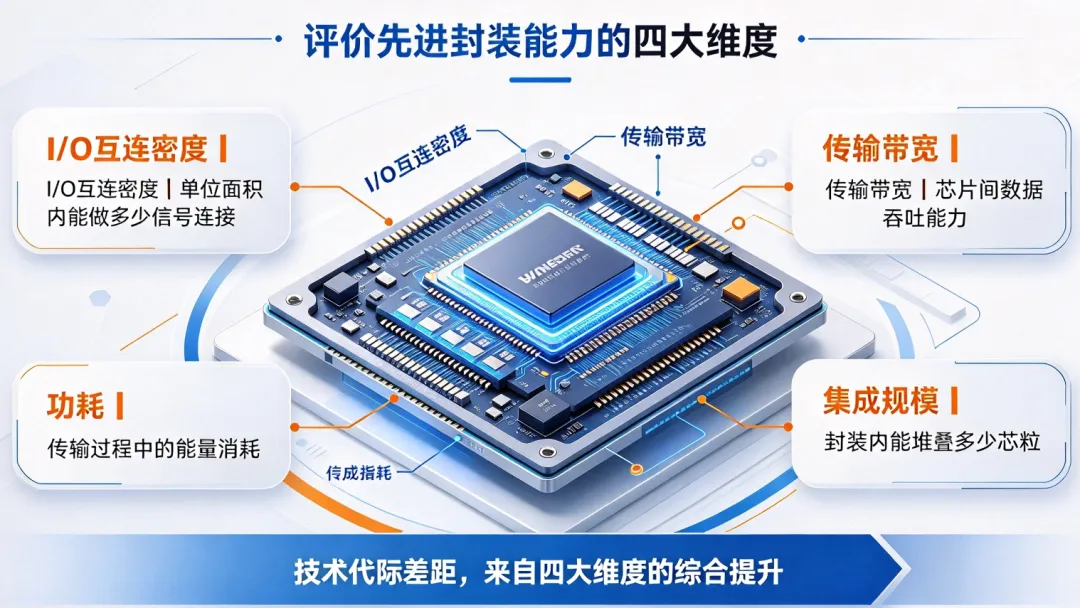

先进封装的技术演进，有一条清晰的主线：2.5D 硅中介封装 → 3D TCB 热压键合 → 混合键合 → CPO 光电共封装。

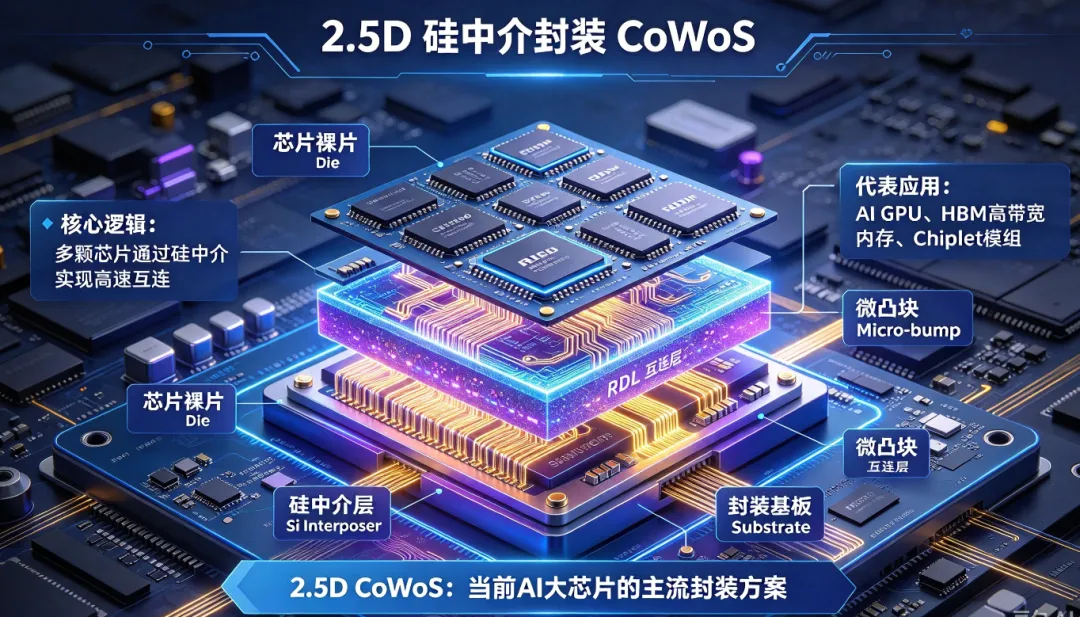

路线一：2.5D 硅中介封装（CoWoS）—— 当前 AI 大芯片的主流

核心逻辑：通过一块硅中介板，把多颗芯片平铺在高带宽的互连层上，再配合 HBM 堆叠，实现芯片间的高速数据交换。

代表技术：台积电的 CoWoS、国内盛合晶微的 SmartPoser®。

现状：已大规模量产，是当前 AI GPU、HBM 的绝对主流方案。

痛点：属于 "平面拼接"，面积和寄生损耗存在上限，且硅中介片产能本身紧张，成为瓶颈之一。

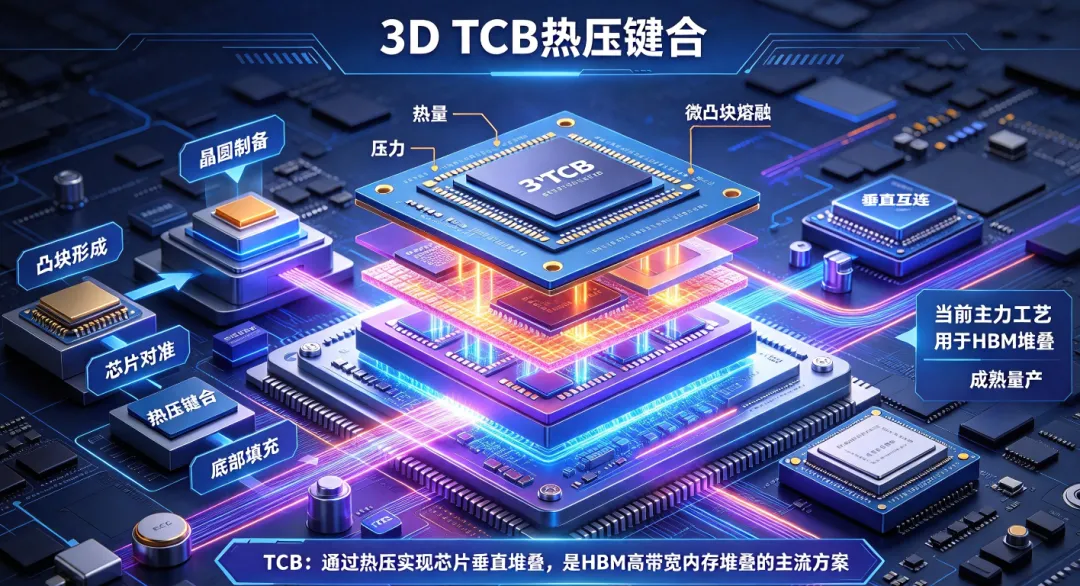

路线二：3D TCB 热压键合 ——HBM 堆叠的主力工艺

核心逻辑：通过 "热量 + 压力" 融化微凸块，完成芯片的垂直堆叠，是目前 HBM 高带宽内存堆叠的成熟主力工艺。

设备格局：韩美半导体（Hanmi）等海外厂商全球市占率高，国产设备处于导入验证阶段。

局限：焊料存在电迁移、热应力翘曲问题，I/O 密度存在物理上限，属于过渡性工艺。

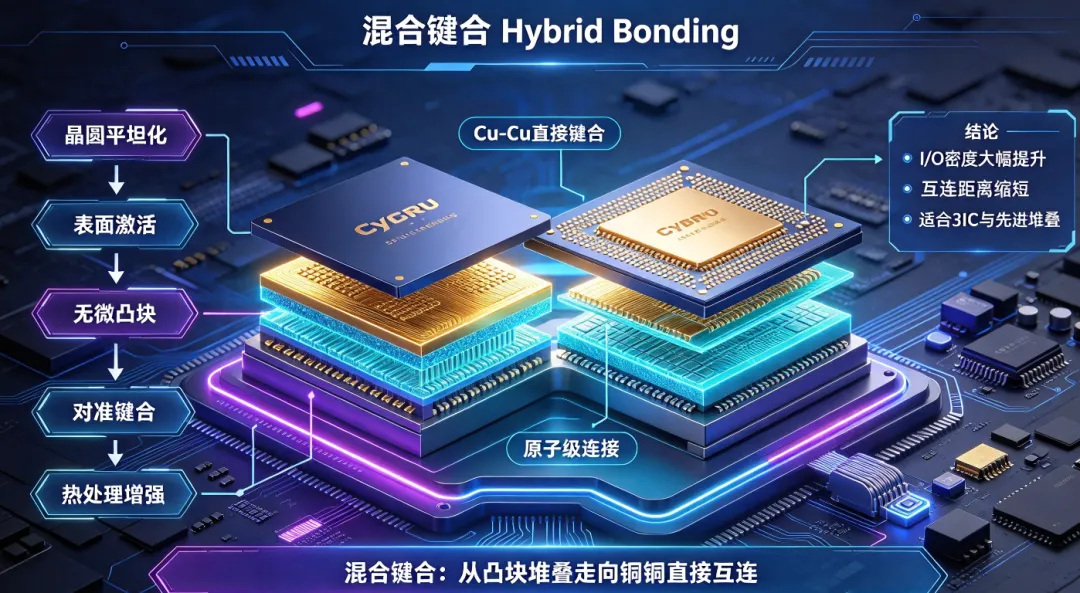

路线三：混合键合（Hybrid Bonding）—— 下一代终极路线

核心逻辑：铜与铜原子直接键合，无需凸块（Bump-less），I/O 密度相比 TCB 提升一个数量级，被视为 3DIC、未来 HBM 和 CPO 的终极方向。

工艺门槛：要求晶圆极致平坦化（CMP）、超高洁净车间、严格控制翘曲 —— 本质是 "前道制造" 的活，传统封测厂切入壁垒极高。

产业节奏：台积电 SoIC 技术领先，国内盛合晶微、长电科技等处于研发、小试样阶段，良率和成本是最大瓶颈。短期 2-3 年内 TCB 仍是 HBM 主力，混合键合的中长期放量需观察良率爬坡。

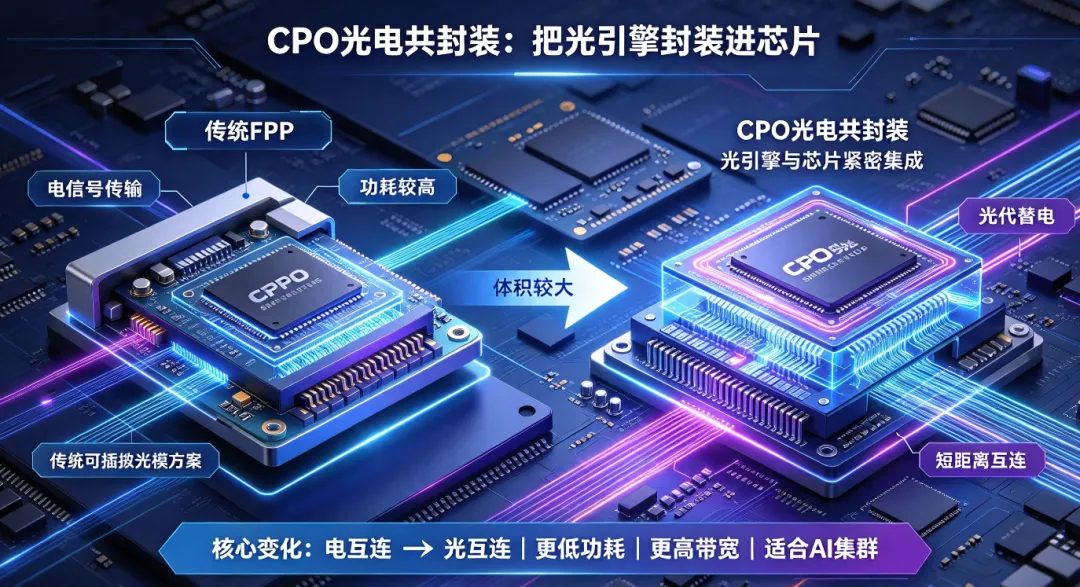

路线四：CPO 光电共封装 —— 光代替电的下一个标杆

核心逻辑：把光引擎直接封装进芯片，用光替代电做高速互连。

关键数据对比：传统可插拔光模块（FPP）功耗 20-30pJ/bit，800G 已是性能天花板；CPO 功耗低于 5pJ/bit，带宽可做到 3.2T-6.4T，适配 AI 超大算力集群。

代表方案：台积电推出的 COUPE 方案，基于 SoIC-X 无凸块混合键合，同等速率下功耗降低 40%、同等功耗下速度提升 170%，已被英伟达 Quantum-X800、博通 TH6-Davisson 新一代交换机采用。

现状：处于早期导入阶段，头部交换机已落地，但规模商用仍需时间。

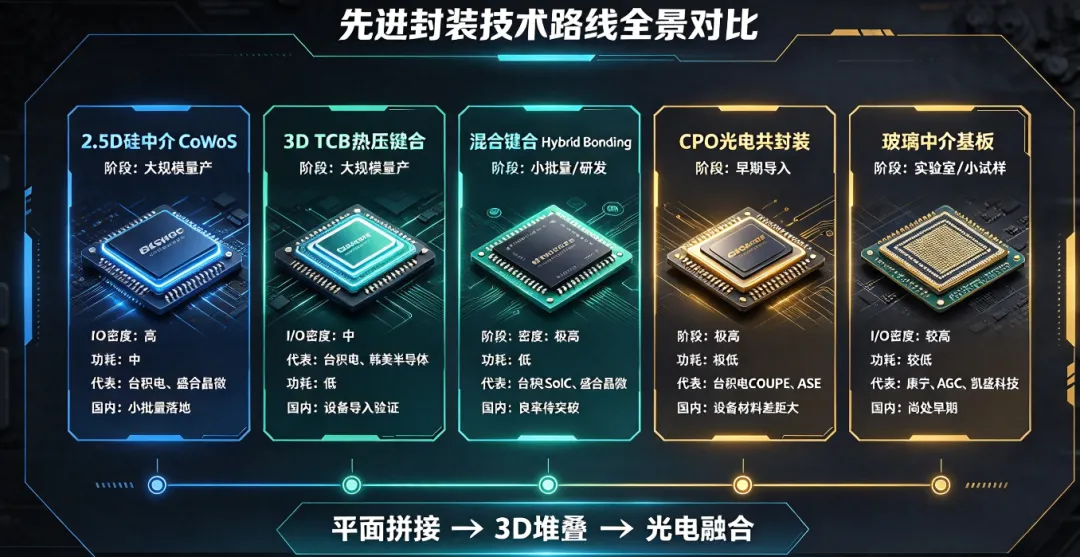

技术路线横向对比表

需要客观说明：这几条路线并非简单的替代关系，会在一段时间内长期并存——TCB 仍将承担 HBM 主力，2.5D 是当下主流，混合键合与 CPO 是中长期方向，玻璃基板则是更远期的重要备选，不能把 "实验室理想性能" 等同于 "大规模量产能力"。

1、需求驱动：AI 算力是最大引擎

先进封装高景气的底层驱动力，来自三个层面：

AI 算力芯片：大算力 GPU、HBM、Chiplet 模组几乎离不开 2.5D 封装和载板，这是最直接的需求来源；

算力网络：CPO 光电共封装、高速光模块，拉动下一代互连需求；

终端渗透：ADAS 自动驾驶、AI 手机、AI 终端等，持续抬高对高集成度封装的需求。

值得注意的是，先进封装的检测环节也随复杂度提升而放量 ——AI 芯片先进封装复杂度上升，检测步骤数量和精度要求显著提升，检测设备价值量上行（KLA 等检测设备龙头业绩因此高增）

2、市场规模与增速

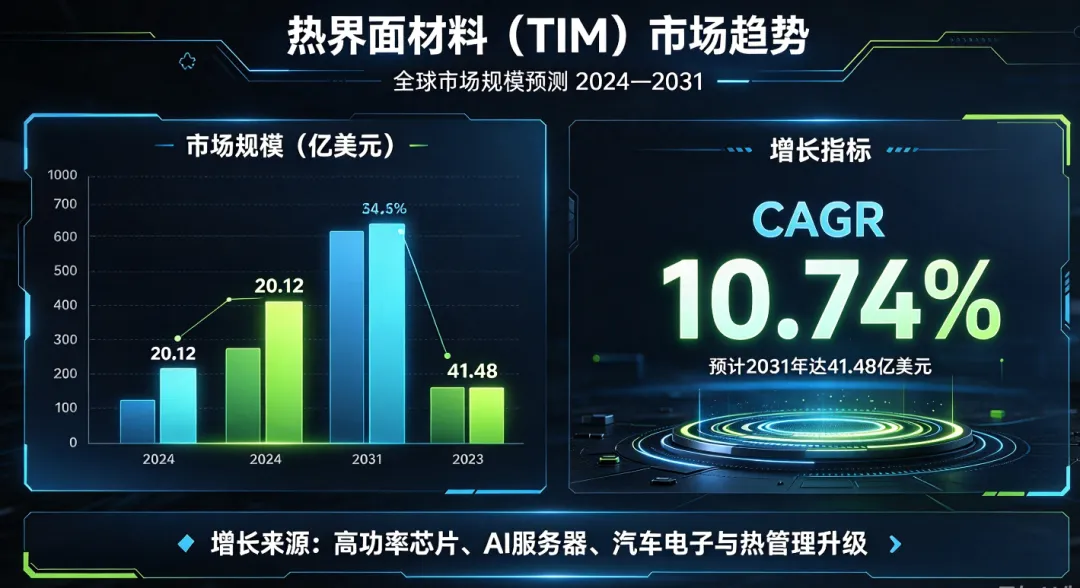

根据第三方机构数据：全球热界面材料（TIM）市场 2024 年 20.12 亿美元，预计 2031 年达 41.48 亿美元，CAGR 约 10.74%；若聚焦先进封装全产业链，其增速显著高于传统封装，且核心受益环节（2.5D 封装、ABF 载板、混合键合设备、检测设备）普遍存在供不应求格局。

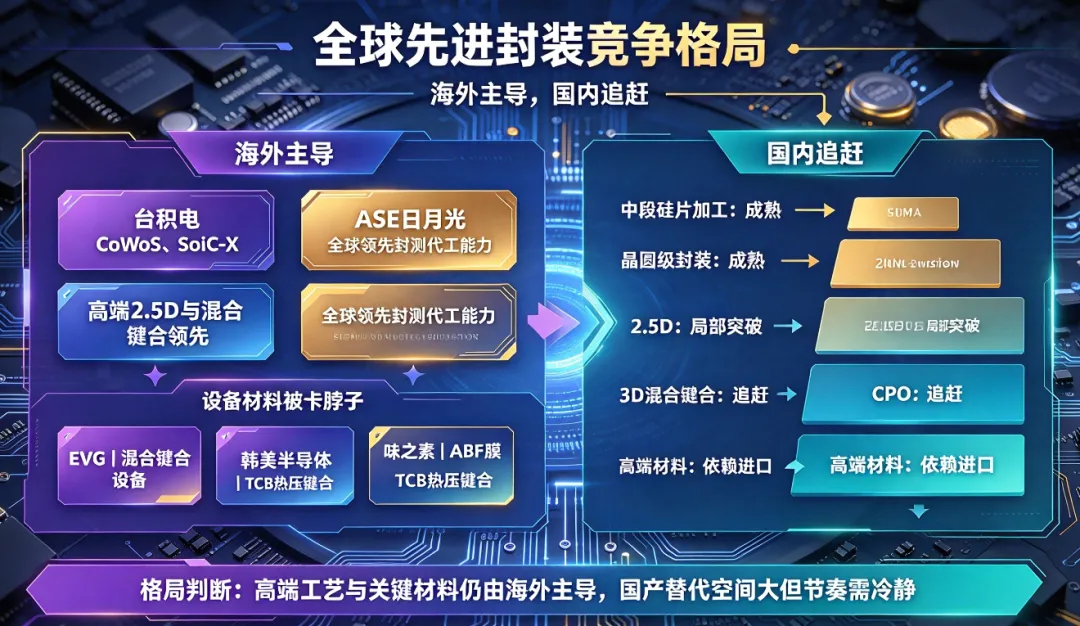

3、全球竞争格局：海外主导、国内追赶

海外巨头掌握核心工艺：台积电靠 CoWoS、SoIC-X 几乎垄断高端 2.5D 和混合键合；日月光（ASE）具备全球领先封测代工能力；

设备材料被卡脖子：EVG（混合键合设备）、韩美半导体（TCB）、味之素（ABF 薄膜）分别卡住关键节点；

国内处于追赶状态：在中段硅片加工、晶圆级封装上已成熟，2.5D 实现局部突破，3D 混合键合、CPO 仍在追赶，高端材料大多依赖进口。

4、供给端的结构性紧缺

先进封装的紧缺不只是 "产线不够"，而是硅中介片产能、ABF 载板、键合设备多个环节同时受限。以 ABF 载板为例，全球 ABF 薄膜几乎被日本味之素垄断，扩产周期长达 2-3 年（设备 + 认证），短期供给弹性极小，供不应求下高端 ABF 载板持续涨价，向上传导至 GPU 整机成本。

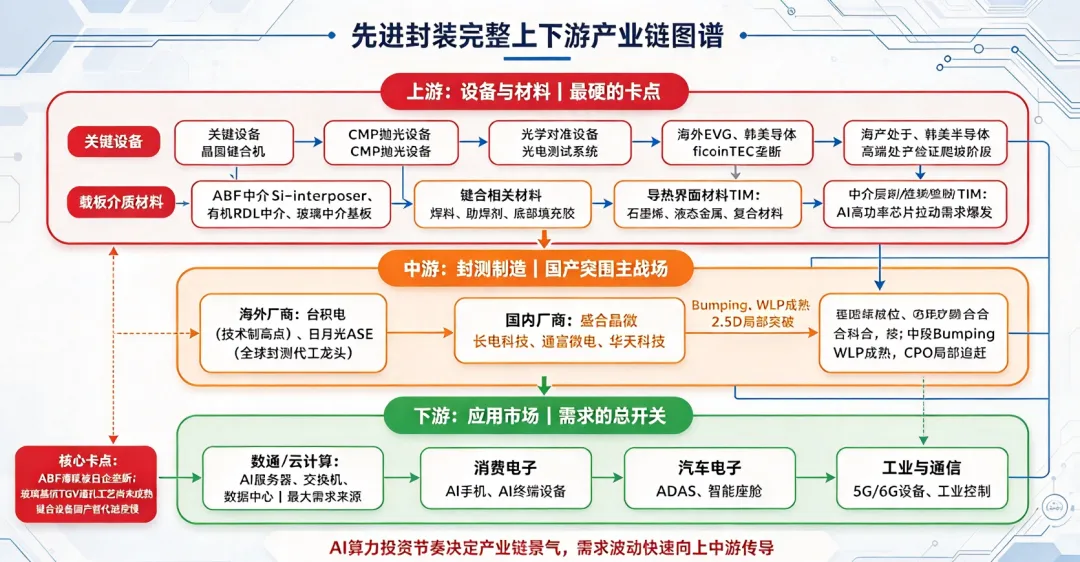

先进封装牵动一整条供应链，价值从上游向中游、下游逐层传导。

1、上游：设备与材料（最硬的卡点）

·关键设备：晶圆键合机（TCB / 混合键合）、CMP 抛光设备、光学对准设备、光电测试系统。海外（EVG、韩美半导体、ficonTEC 等）垄断，国产处于客户验证爬坡阶段；

载板介质材料：ABF 薄膜（味之素垄断）、高端塑封料、CMP 抛光液 / 垫 —— 高端材料大多依赖进口；

中介层材料：硅中介 Si-interposer、有机 RDL 中介、玻璃中介基板；

键合相关材料：焊料、助焊剂、底部填充胶；

导热界面材料（TIM）：高功率算力芯片带动石墨烯、液态金属、复合材料 TIM 需求爆发。

核心卡点：ABF 薄膜被日企垄断、玻璃基板 TGV 通孔工艺尚未成熟、键合设备国产替代进度慢。上游是当前国产化最难、也最有价值量的环节。

2、中游：封测制造（国产突围主战场）

海外：台积电（技术制高点）、日月光 ASE（代工龙头）；

国内：盛合晶微、长电科技、通富微电、华天科技。国内中段 Bumping、WLP 已成熟，2.5D 实现突破，3D 混合键合、CPO 在追赶。

3、下游：应用市场（需求的 "总开关"）

数通 / 云计算：AI 服务器、交换机、数据中心 —— 最大需求来源；

消费电子：AI 手机、终端设备；

汽车电子：ADAS、智能座舱；

工业与通信：5G/6G 设备、工业控制。

下游 AI 算力投资节奏，是整条产业链景气度的 "总开关"—— 需求一旦波动，会快速向中上游传导。

以下为公开信息整理，不完全列举，每家公司均注明优势与短板，仅供参考。

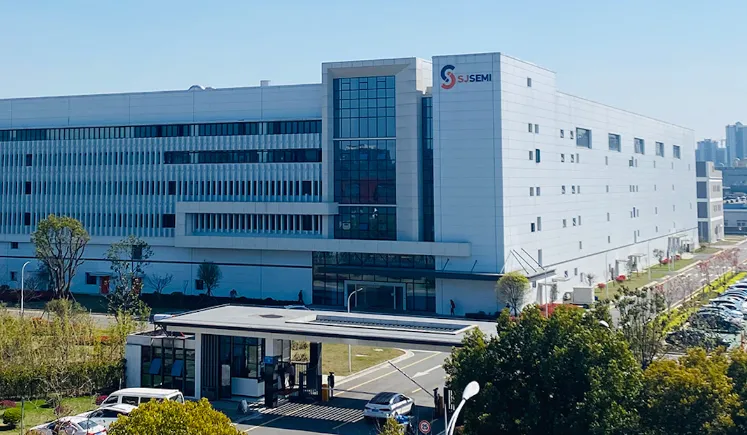

1、盛合晶微（688820）：国产 2.5D/3D 先进封装平台龙头

· 地位：国内少数同时具备中段硅片加工、晶圆级封装、芯粒多芯片集成（2.5D/3D）三大能力的平台型封测企业，SmartPoser® 平台实现小批量落地；

业绩：2022-2025 营收 16.33 亿→65.21 亿元，CAGR 58.67%；2025 归母净利 9.21 亿元（+330.84%），芯粒多芯片集成业务 2025 年营收 33.28 亿元、占比 51.03%，毛利率从 2022 年 7.3% 升至 2025 年 30.99%；

 短板：客户高度集中（第一大客户约占营收 70%），单一大客户订单波动直接冲击业绩；与台积电在高端工艺存在差距。

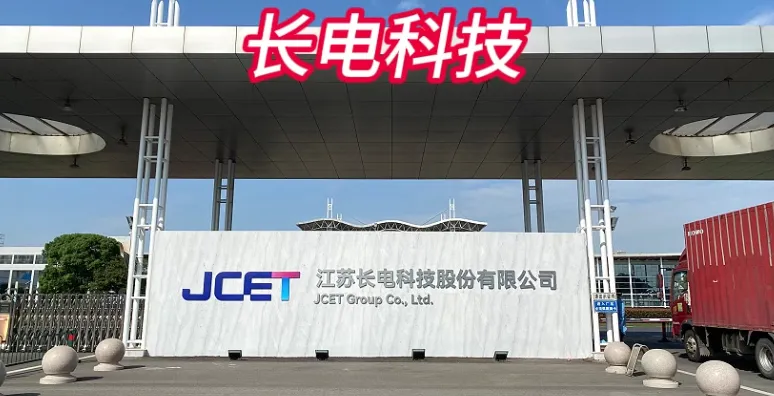

2、长电科技：国内封测龙头

长电科技为国内规模领先的封测龙头，布局 XDFOI 异构集成、HBM 等先进封装技术平台，晶圆级、中段 Bumping 工艺已实现成熟量产。

2025 年营收 388.7 亿元，归母净利润 15.7 亿元；2026 上半年营收 195.27 亿元，归母净利润 8.45 亿元，利润改善显著，但营收增速偏弱JCET Group。

短板方面，公司高端 2.5D/3D、混合键合工艺对比台积电、日月光仍存代差；大额资本开支带来折旧压力，整体毛利率偏低，海外业务经营仍有改善空间，行业扩产潮下也面临竞争加剧风险.

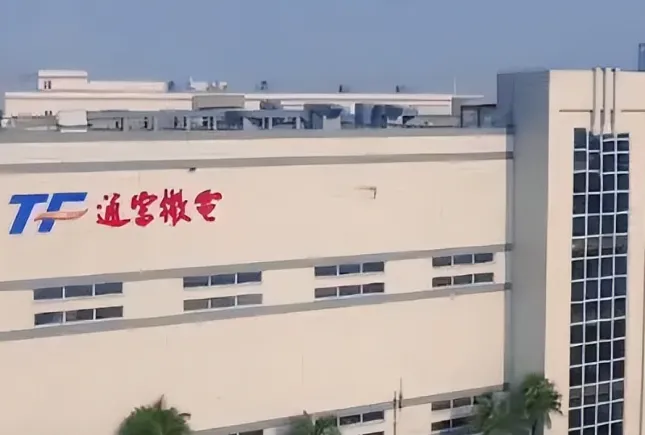

3、通富微电：深度绑定头部客户

通富微电依托合资合作模式深度绑定 AMD，是其主要封测供应商，Chiplet、高性能计算封装能力持续迭代。

2025 年营收 279.21 亿元，归母净利润 12.19 亿元；2026 上半年营收 160.41 亿元，扣非净利润 7.47 亿元，AI 算力带动主业稳步增长。

短板：客户集中度极高，对 AMD 依赖度大，订单波动将直接冲击业绩；资本开支大、负债率偏高，高端 2.5D/3D 工艺与海外巨头仍有差距，海外业务还受汇率波动扰动。

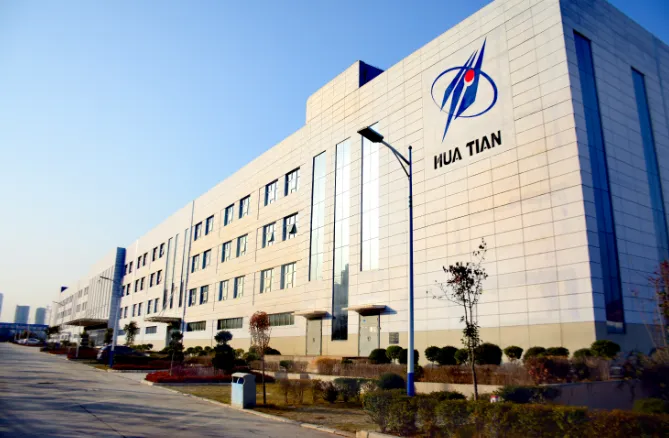

4、华天科技：稳步布局先进封装

5、设备 / 材料相关（国产替代方向）

键合设备、CMP、检测设备：国产厂商（如华峰测控、长川科技等）布局先进封装检测，但高端设备与海外差距明显；

ABF 薄膜、高端载板：深南电路、沪电股份、兴森科技等加速扩产高端载板，但高端 ABF 基材仍依赖进口；

玻璃基板：沃格广电.凯盛科技、中建材等布局玻璃基材，但 TGV 工艺与大规模商用尚远。

先进封装赛道真实，但风险同样真实，必须客观陈列：

1. AI 资本开支波动风险：整个行业高景气高度依赖 AI 算力投资，若下游需求下行，行业景气会快速回落，订单会快速调整；

2. 技术路线迭代风险：TCB、混合键合、玻璃基板、CPO 多条路线博弈，押错路线会造成产能与技术沉没损失；

3. 国产研发与良率风险：高端工艺良率爬坡慢、认证周期长，实验室可行与量产盈利是两回事，不存在弯道超车；

4. 上游材料与设备卡脖子风险：ABF 薄膜、键合设备等高端环节被海外把持，供给受限；

5. 海外竞争与地缘风险：台积电、ASE、味之素、EVG 等海外厂商掌握核心，地缘政策变化会影响供应链安全；

6. 价格竞争风险：行业景气吸引新进入者，供给增加后存在价格下行、毛利率下移风险。
