OpenAI联手EDA霸主造芯!GPT-Synopsys震动硅谷,却撞上最残酷物理铁律
作者麻薯
编辑快门
如果告诉你，未来主导最先进芯片设计的将是大语言模型本身，人类顶尖工程师只需在旁审阅，你敢把数千万美元的身家押上去吗？
就在2026年9月30日，硅谷迎来重大行业震荡：全球最大的芯片设计软件（EDA）霸主 Synopsys（新思科技）与人工智能领头羊 OpenAI 正式宣布达成多年期战略合作，联手打造一款专为芯片设计而生的前沿大模型，GPT-Synopsys。
消息一出，整个半导体与科技圈瞬间沸腾。

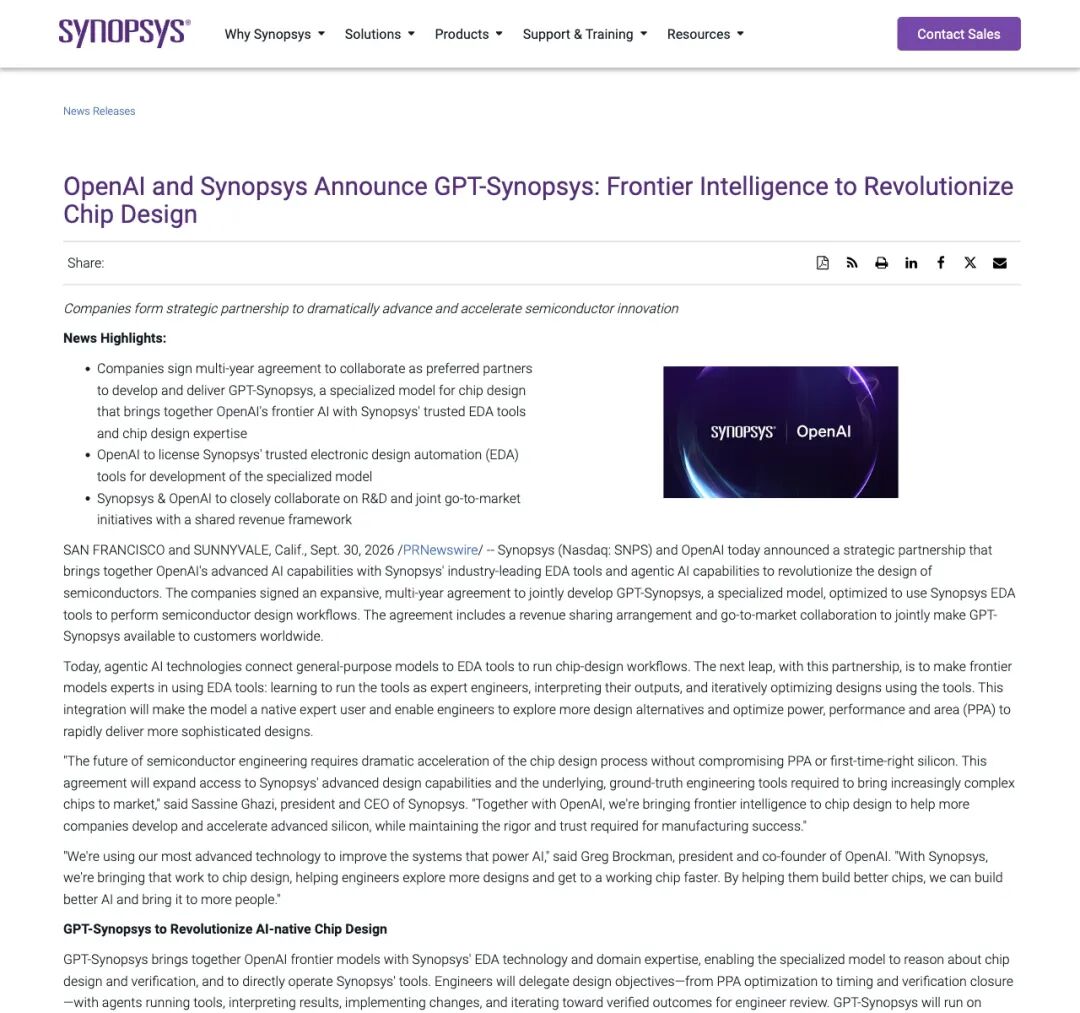

▲ Synopsys 官方宣布与 OpenAI 达成战略合作，联合开发 GPT-Synopsys 专用芯片设计模型
很多人惊呼：AI终于要亲手设计制造下一代AI芯片了！
从纸面上的电路代码，一路自动推演到数十亿晶体管的物理版图，曾经需要庞大工程师团队耗时数月的复杂流程，似乎正被大模型以惊人的速度夷为平地。
然而，在这场充满科幻色彩的“超级承诺”背后，一个冷酷的现实正悄然浮现：芯片设计，恰恰是全人类工业界对“概率”和“幻觉”容忍度最低的领域。
01承诺的狂欢：让AI成为顶级芯片架构师
要理解这次合作的分量，必须先搞懂芯片设计到底有多折磨人。
现代一颗旗舰芯片，往往要在指甲盖大小的硅片上，塞进数百亿个晶体管。这相当于要在极其微小的空间里，规划出一座拥有上千亿条立交桥、几百层地下管网且绝对不能堵车、不能断电的超级都市。
工程师不可能用手去画这些电路，他们依赖的是 EDA（电子设计自动化）软件。

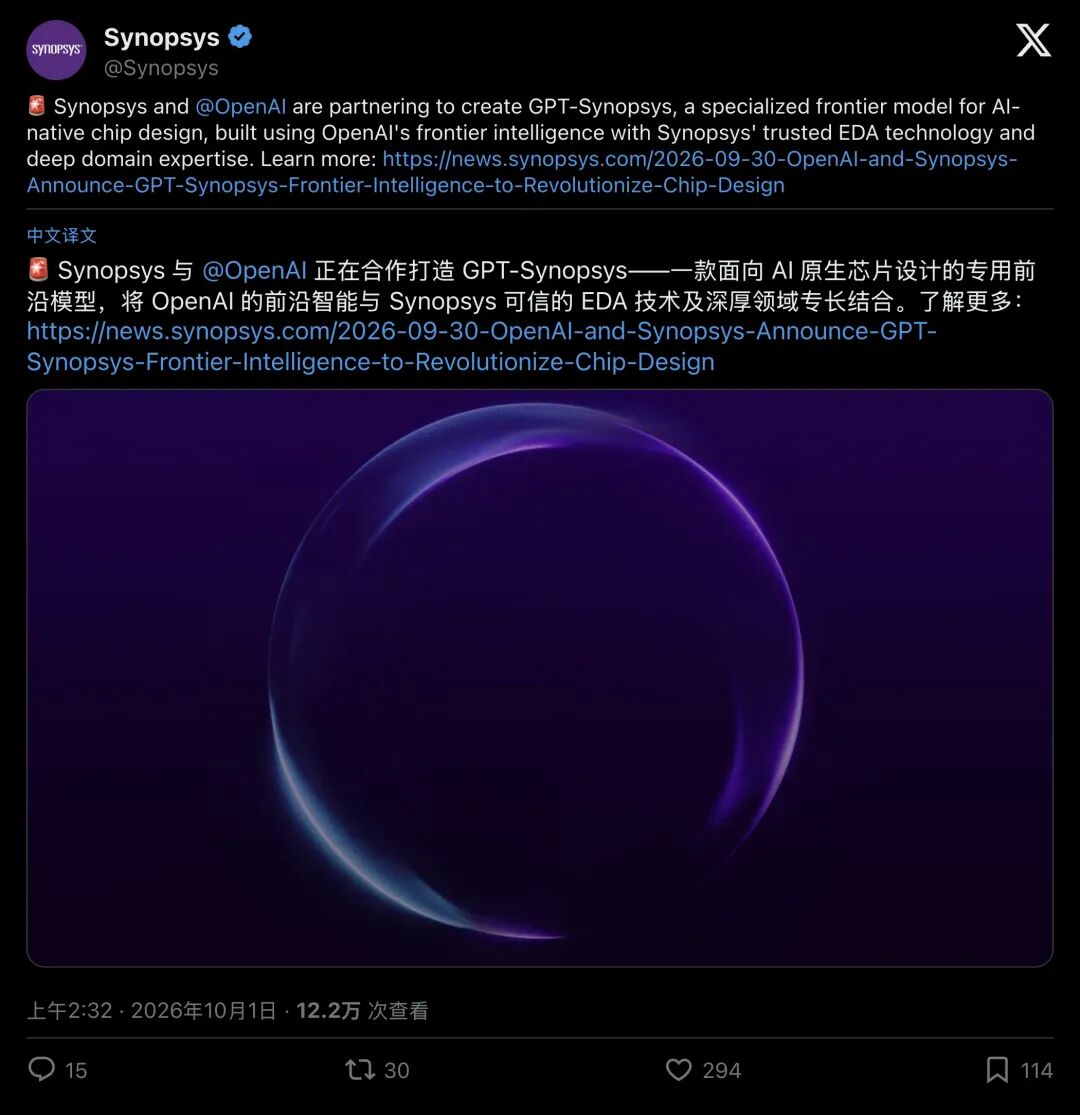

▲ Synopsys 官方发布的合作视频，将 GPT-Synopsys 定位为面向 AI 原生芯片设计的专用模型
在传统流程中，工程师写出硬件描述代码后，要经过逻辑综合、布局布线、时序分析等漫长工序。每一次微调，都要在功耗（Power）、性能（Performance）、面积（Area），也就是业内著名的 PPA 铁三角之间反复走钢丝。
一个微小的改动，可能就要让数台服务器跑上整整几天来重新计算。
而 OpenAI 和 Synopsys 给出的宏大承诺是：让大模型直接学会操作复杂的 EDA 专业工具。

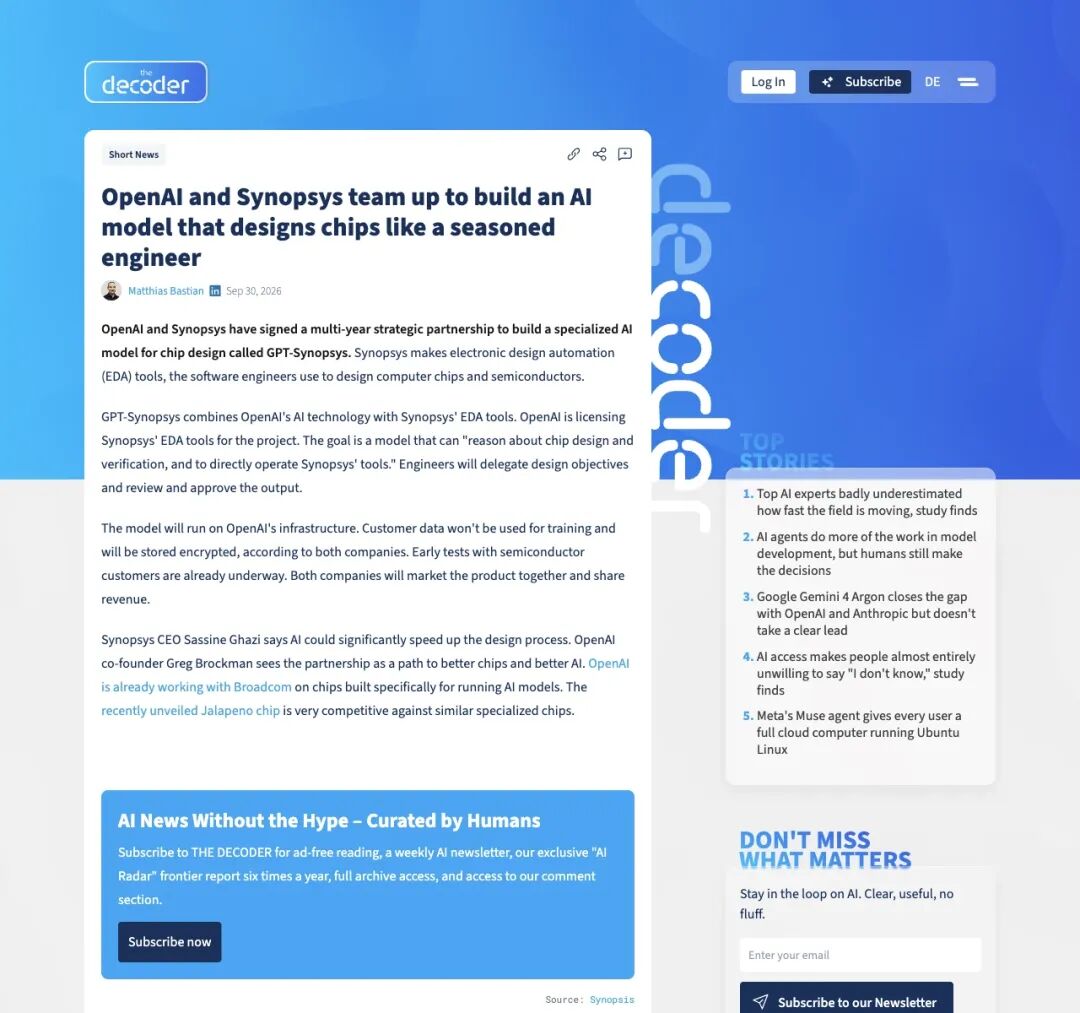

▲ 外媒 The Decoder 报道：OpenAI 与新思科技联手打造“像资深工程师一样设计芯片”的 AI 模型
按照双方的构想，GPT-Synopsys 将直接进化为能够直接操作软件、读懂报错日志、自主修改电路设计并循环优化的“AI工程师”，彻底跳出以往网页对话框的局限。工程师只需要下达顶层目标，剩下的繁复迭代全部交给大模型在云端自主完成。
这项合作背后的产业闭环同样引人瞩目：OpenAI 正在与博通（Broadcom）等巨头合作研发定制 AI 芯片。跑在硅片上的大模型，反过来参与设计制造下一代硅片，硅基智能的自我演进闭环，似乎近在眼前。

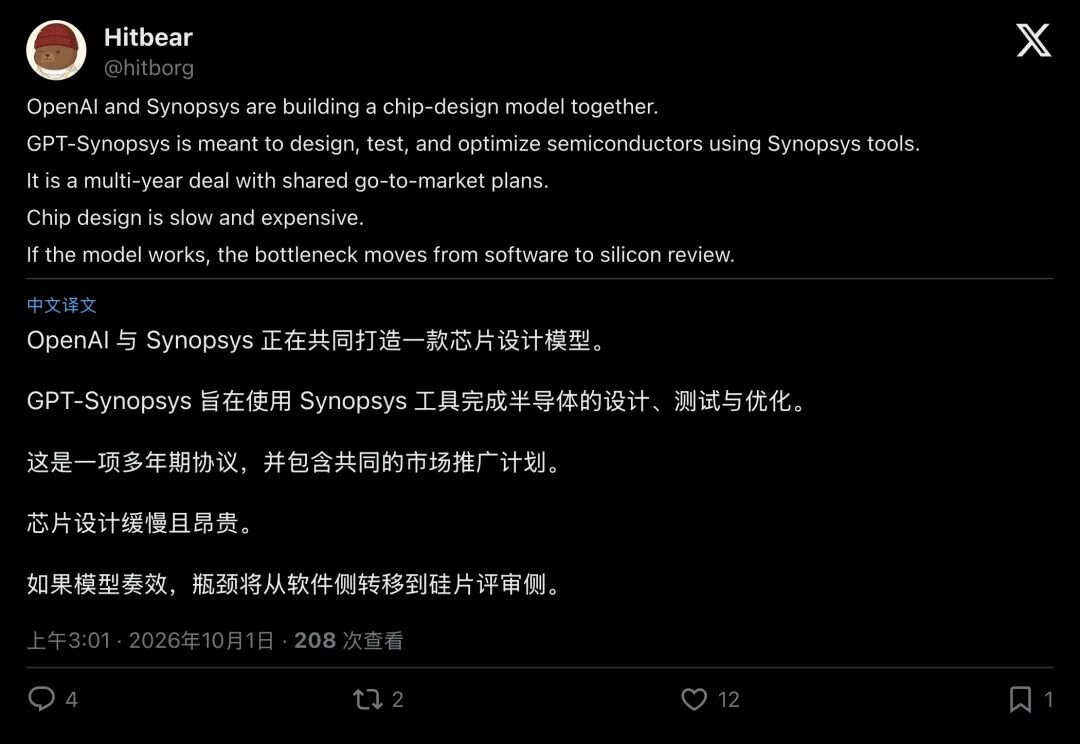

▲ 产业观察者 Hitbear 指出：若模型奏效，半导体行业瓶颈将从软件设计侧全面移向物理评审
02现实的冰冷：1亿美元一张的“入场券”，容不下0.001%的幻觉
然而，愿景描绘得有多诱人，物理世界的法则就有多残酷。
在软件互联网行业，大模型哪怕写出了一两个 Bug，程序员也能通过“线上热更新（Hotfix）”快速修补。但在芯片硬件领域，试错成本高昂到足以摧毁一家上市公司。
在 3nm 甚至 2nm 的先进制程下，仅制作一套全套光刻掩模版（Mask Set）的费用，就高达 5000万至1亿美元以上。

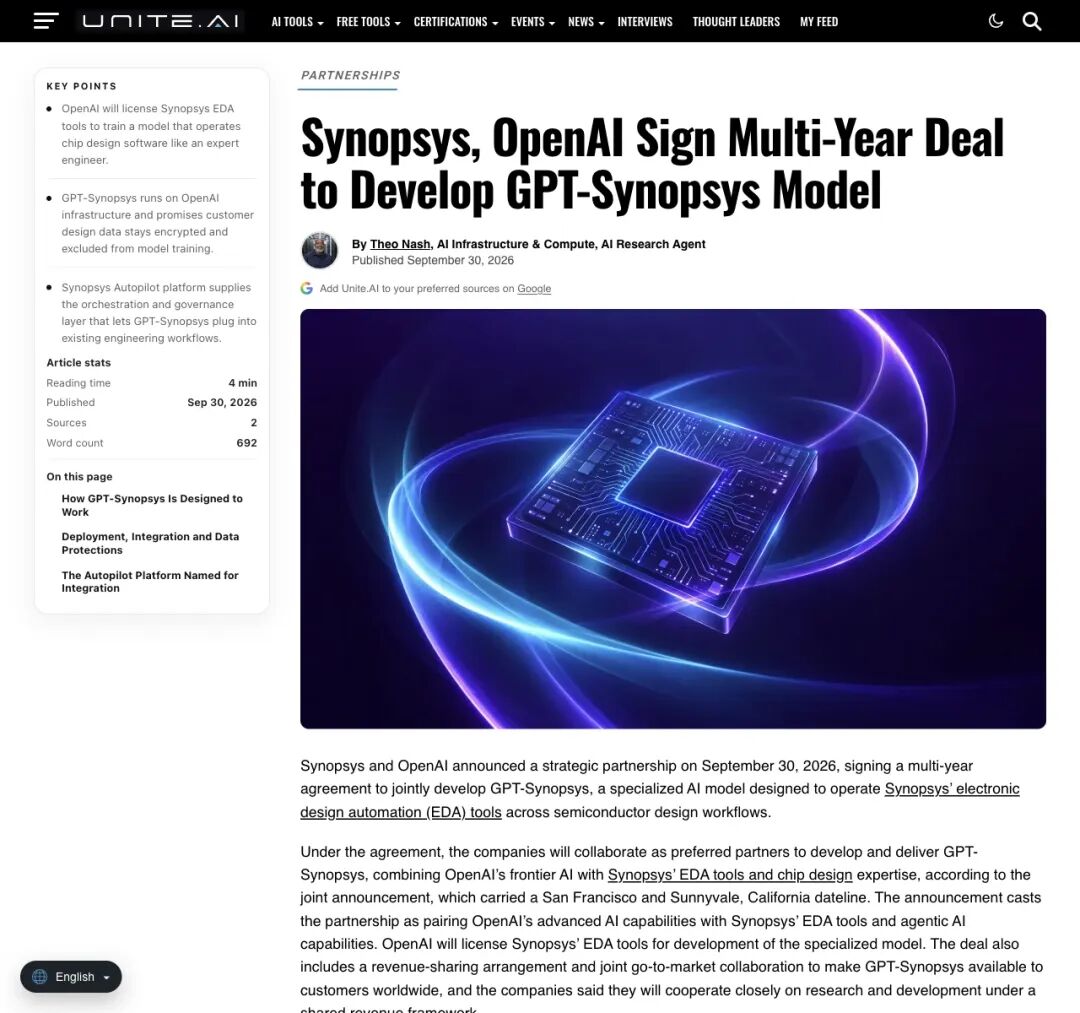

▲ Unite.AI 整理的合作核心：模型托管、数据不用于公网训练、以及严苛的安全护栏
一旦芯片流片（Tape-out）制造出来后发现时序违例、电迁移短路或逻辑死锁，整颗芯片就会彻底报废。团队必须进行“重新流片（Respin）”，直接代价是数千万美元的损失与长达 6 到 9 个月的漫长等待。
对于激烈的市场竞争而言，落后 9 个月，就等于整代产品彻底被时代淘汰。
这就是大模型进军芯片设计所面临的致命矛盾：
- 大模型的底层逻辑是概率生成
：它擅长语义发散、联想与启发式探索，但在数学机理上必然伴随“幻觉”； - 芯片的底层逻辑是确定性物理定律
：麦克斯韦电磁方程组、量子隧穿效应、成千上万条代工厂制造规则（DRC），没有任何商量余地。
大模型可以生成一段看起来极其工整的 Verilog 代码，但微观世界里纳米级连线的寄生电容，是大模型仅靠“猜下一个 Token”绝对算不出来的。
在芯片工程里，相信概率，就等于将上亿美元押在轮盘赌上。
03破局的护栏：把AI关进“地面真值”的笼子里
正是因为深知这一点，Synopsys 首席执行官 Sassine Ghazi 在接受专访时，反复强调了一个词，地面真值（Ground Truth）。

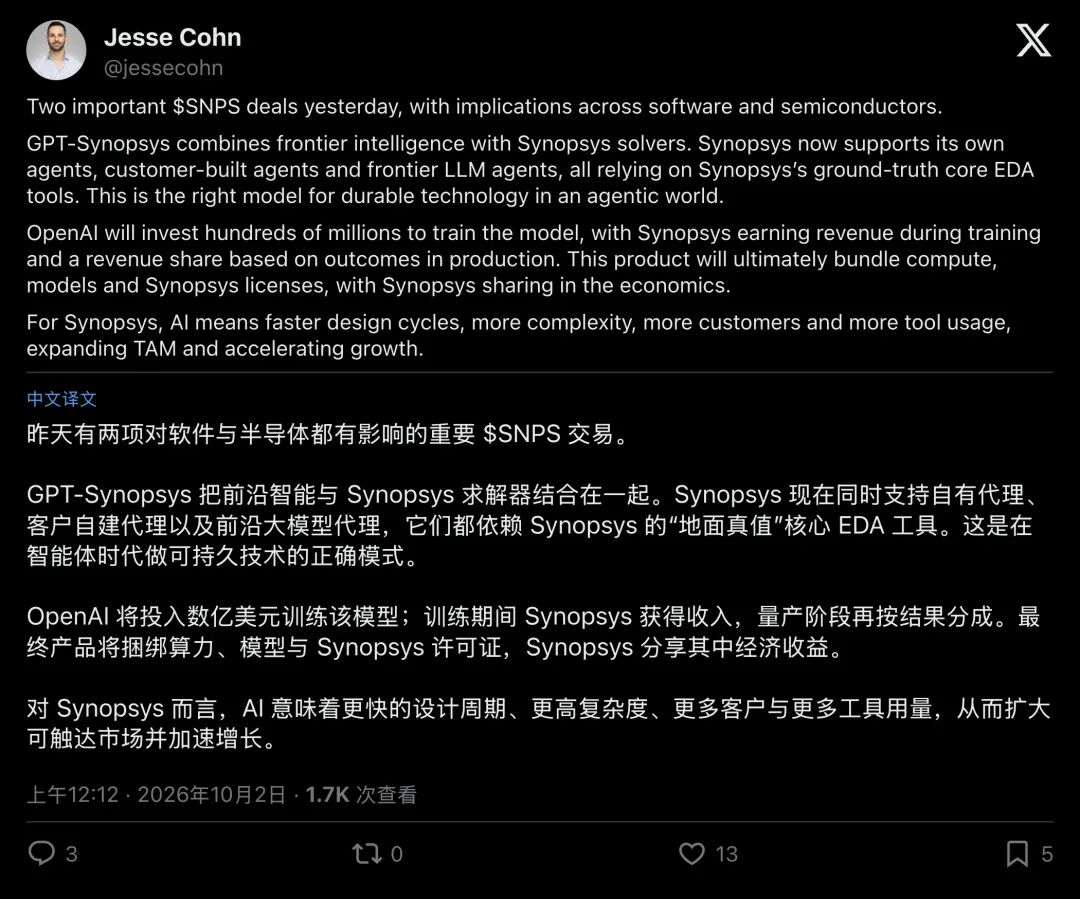

▲ 投资者 Jesse Cohn 指出：GPT-Synopsys 的核心在于大模型必须向底层的“地面真值”EDA引擎负责
GPT-Synopsys 的设计思路是将 AI 深度整合进工业验证流程，建立了一个极其严苛的“自验证闭环体系”：
- 人类定目标
：资深工程师设定芯片的时序裕量、最高主频与功耗上限。 - AI出方案
：GPT-Synopsys 像副手一样，尝试调整晶体管排布和布线走向，并向底层工具下发指令。 - 物理引擎硬核裁决
：指令发出后，立刻由 Synopsys 旗下经过数十年工业检验的黄金签核（Sign-off）工具，如 PrimeTime、StarRC，进行精确到纳秒和飞法的硬核物理计算。 - 循环打回重练
：只要存在任何一处物理违规，确定性工具会立刻生成违例报告，把方案“打回”给模型重改，直到所有指标完美过关。

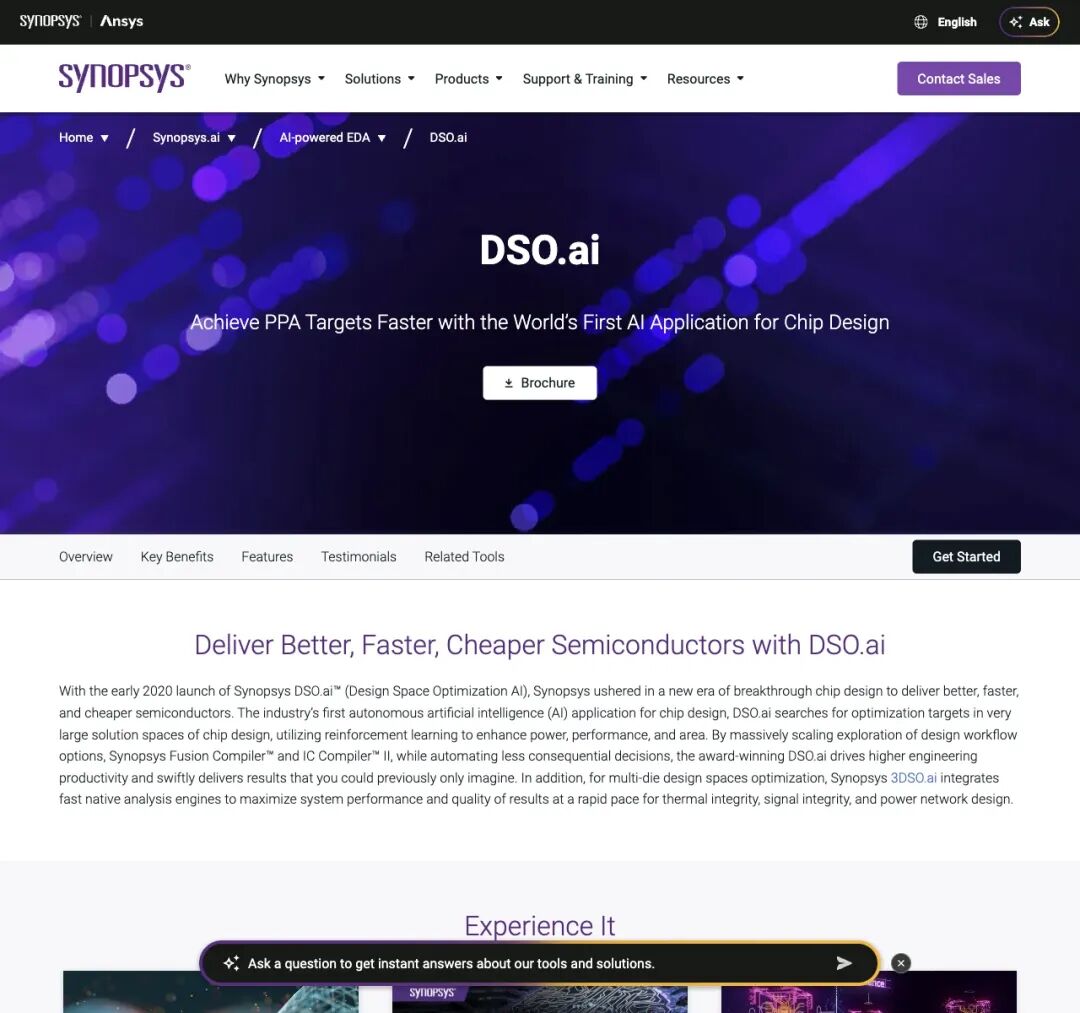

▲ Synopsys 早在 DSO.ai 时代就开启了 AI 驱动物理优化的技术演进
在这套体系下，AI 可以作为不知疲倦的探索者，但绝不能成为最终判决的法官。
物理世界的签核护栏，一寸也没有退让。
04商业的算盘：AI没有杀死软件巨头，反而加固了收费站
除了技术突破，这场合作背后的商业博弈同样关键。
过去两年，市场上充斥着“生成式 AI 将颠覆传统软件公司（SaaS）”的焦虑。但 Synopsys 与 OpenAI 的联手，却给全行业展示了另一种截然相反的结局：垂直领域的工业壁垒不仅没被冲垮，反而让原有的垄断者建起了更深的护城河。
根据披露的商业框架，Synopsys 在这笔交易中获得了极具优势的商业构型：
- 第一重收入（训练订阅）
：OpenAI 要想让模型学会芯片设计，必须先向 Synopsys 支付 EDA 工具的软件授权费来用于模型训练； - 第二重收入（分成与用量）
：当芯片客户未来调用 GPT-Synopsys 时，双方将按照模型对芯片 PPA 的实际改进幅度进行收益分成，同时客户依然要为底层的工具调用买单。
同日，Synopsys 还在投资者日上公布了与亚马逊（Amazon）金额超过十亿美元的定制硅 IP 协议，并直接上调了未来的营收预期。

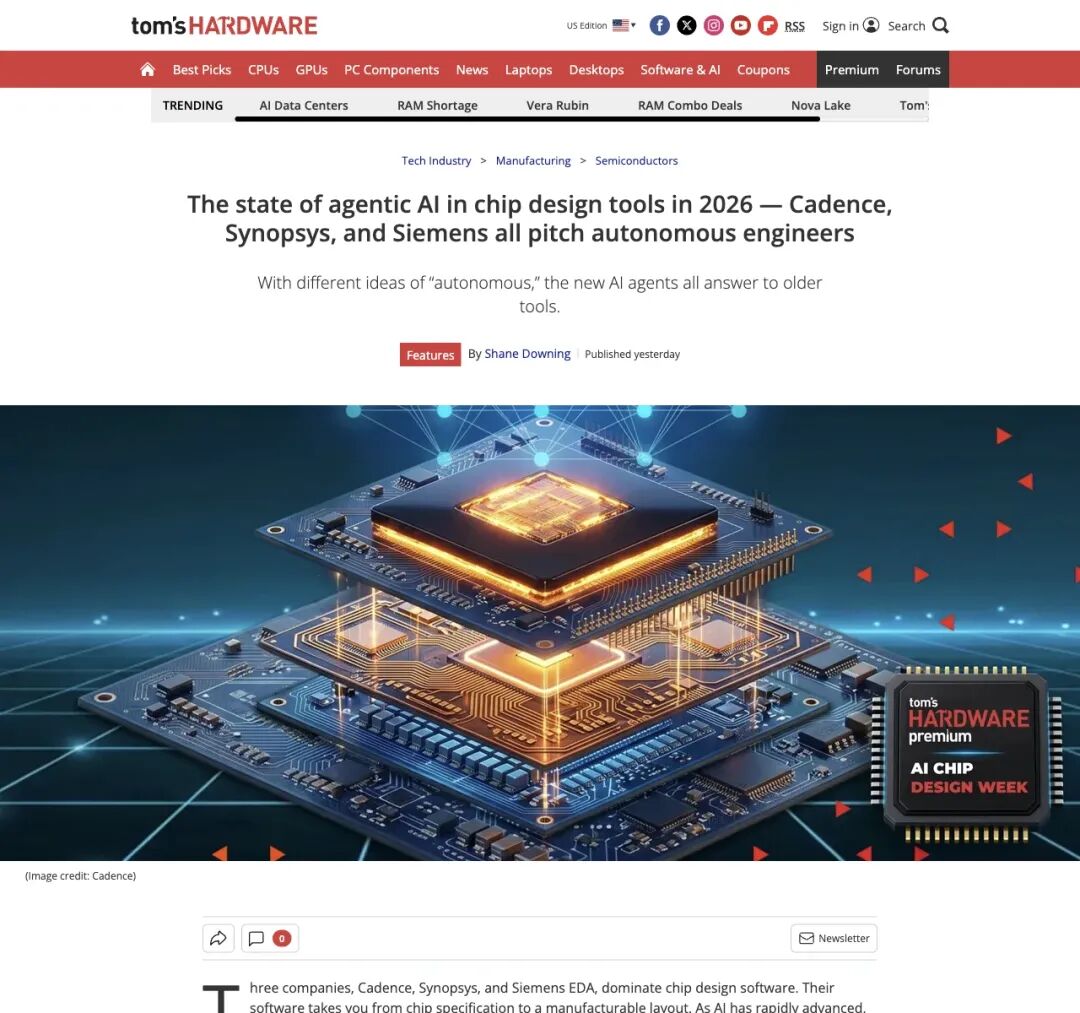

▲ Tom's Hardware 深度梳理：2026年三大 EDA 巨头（Cadence、Synopsys、Siemens）全面打响“自主AI工程师”军备竞赛
与此同时，Cadence 的 ChipStack、西门子（Siemens EDA）的 Fuse 也都在加速布局。EDA 三巨头无一例外地发现：随着芯片复杂度因 AI 算力需求而暴增，掌握物理世界“最终解释权”的软件工具，成了所有前沿大模型无论如何也绕不过去的超级收费站。
05硅基时代的全新分工
回看这场震动半导体产业的联手，科技发展的脉络变得无比清晰。
GPT-Synopsys 的出现标志着半导体行业的一场高度务实的工业重组：
- 大语言模型
负责去翻越成千上万种参数组合的穷举大山，把人类从无休止的试错排错中解放出来； - 传统 EDA 软件
继续镇守物理世界的铁律，作为不偏不倚的裁判，卡死每一次纳秒级的电气校验； - 人类工程师
则退到更高的决策层，去定义芯片的架构灵魂，审阅最终的物理成果。
当大模型开始学会拿起人类最精密的工业软件之锤，一场深层变革才刚刚拉开序幕。
这场探索能否如愿把数月的芯片设计周期压缩至数周？在物理定律与概率生成的交界处，全世界的半导体从业者，都在等待第一批流片结果给出终极答案。
