V4L2 源码深度解析(八):从预排缓冲区到第一帧——STREAMON 怎样启动采集?

上一节结束时，应用已经把缓冲区交给 VB2。沿用同一个例子：VIMC 的采集格式是 640 × 480 RGB24，四块 MMAP 缓冲区已经申请并完成映射。应用先提交 buffer 0 和 buffer 1，另外两块暂时没有提交。

此时，内存已经准备好，VB2 也知道本轮可以使用哪两块，但图像还没有开始写入。还缺少一次启动请求：

int type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
int ret = ioctl(fd, VIDIOC_STREAMON, &type);

这次调用不再分配四块图像内存。它要做的是判断启动条件是否具备，把预排对象送到驱动，准备数据链路，再让实际处理路径运行起来。

最容易读错的地方是“启动”二字：STREAMON 成功、进入驱动的启动回调、处理线程开始运行、第一帧完成，并不是同一个时刻。本篇沿着这些时刻往下读，直到 VIMC 真正取得一块缓冲区并写入图像。完成队列和 DQBUF 的内部实现留到下一篇。

主线采用普通 CAPTURE、MMAP、vmalloc 后端，不使用 Media Request；实例代码使用 min_buffers_needed、streaming 和 start_streaming_called 这些字段。具体分支以正文展示的实现为准，不将其他版本的字段或调用顺序混入。

1. 缓冲区已经 QBUF，为什么还要 STREAMON？

1.1 提交存储和允许开始处理，是两个决定

QBUF 表达的是“这块缓冲区本轮可以交给采集流程”。应用可以先把几块缓冲区准备齐，再统一请求启动。这样，驱动启动以后就有可用存储，不必刚开始运行便等待应用交出第一块内存。

STREAMON 表达的是“这条队列可以开始运行”。它针对的是队列，不是某个 buffer 的索引。因此参数中只有队列类型，没有宽高、存储地址或缓冲区编号。

对当前 VIMC 实现，尚未调用 STREAMON 时，预排的 buffer 0、buffer 1 留在 VB2 的 queued_list 中。驱动自己的 buf_list 仍然为空。它们已有 QUEUED 状态，但还没有经过 buf_queue 回调移交给驱动。

1.2 为什么启动前还要数缓冲区？

连续处理通常需要不止一个可用位置。一个位置正在写入时，后续帧还需要其他位置接续。真实硬件可能要求预先准备足够的地址描述符；软件驱动也可以声明自己的启动要求。这只是门槛的用途，不表示所有设备都需要相同数量，更不表示配置为 2 就一定对应某种固定的“双缓冲 DMA”硬件。

VIMC 在队列初始化时设置：

q->min_buffers_needed = 2;

于是有两个不同的数量问题：池里是否已经建立了至少两块缓冲区；应用是否已经把至少两块交给本轮处理。申请四块，只提交一块，前一个条件成立，后一个条件还不成立。

1.3 启动并不等待第一帧拍完

驱动的启动回调负责建立运行条件。它可以配置硬件，也可以像 VIMC 一样创建软件线程。启动成功并不要求等待第一帧完成才返回。

反过来，新线程一旦被唤醒，就可能很快得到调度；第一帧也可能在 STREAMON 的系统调用返回之前完成。因此，不能根据打印日志的顺序认定“先返回应用，再开始产生图像”。

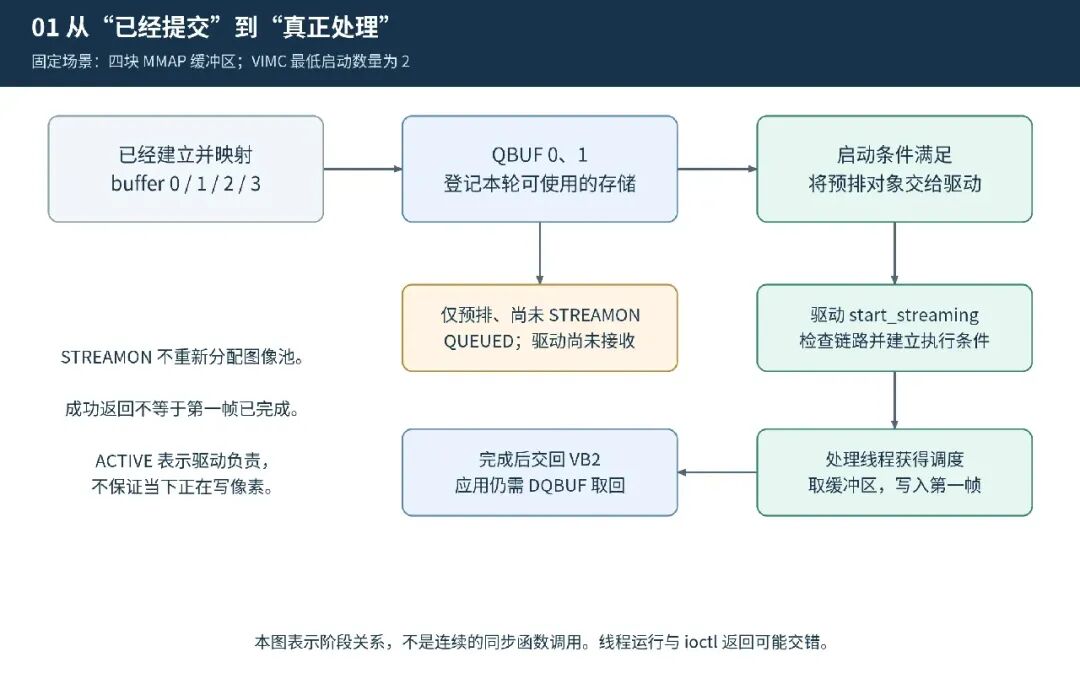

图 1：每一步回答不同的问题。框架接受流请求，不等于已经形成可供应用取回的一帧。

理解这三个动作以后，再看源码中的数量判断和两个启动标志，就不需要把每个名字都解释成同一种“正在采集”。

实现对照：vimc_capture_add()、vb2_core_qbuf()、vb2_core_streamon()、vb2_start_streaming()。

2. 一条 STREAMON 命令怎样进入 VB2

2.1 传入的是类型变量的地址

VIDIOC_STREAMON 的参数按接口约定是一个类型值的地址。普通单平面采集使用 V4L2_BUF_TYPE_VIDEO_CAPTURE；多平面采集则使用相应的 _MPLANE 类型。它必须与当前队列的类型一致。

标准 ioctl 参数层把这个整数复制到内核临时对象以后，v4l_streamon() 再取出值，交给节点的操作回调：

staticintv4l_streamon(const struct v4l2_ioctl_ops *ops,
                struct file *file, void *fh, void *arg)
{
return ops->vidioc_streamon(file, fh, *(unsignedint *)arg);
}

这里的 arg 已经指向本次调用的内核参数，而下一级回调接收的是整数值。不能把应用的调用写成 ioctl(fd, VIDIOC_STREAMON, type)，把数值当作地址传进去。

VIMC 通过操作表建立以下连接：

.vidioc_streamon = vb2_ioctl_streamon,

调用关系从这里接入 VB2：

video_ioctl2 → video_usercopy → __video_do_ioctl
    → v4l_streamon
    → vb2_ioctl_streamon
    → vb2_streamon
    → vb2_core_streamon

前面几篇已经展开过标准分发，本篇只保留与启动有关的入口。VIDIOC_STREAMON 的命令表项带有 INFO_FL_PRIO | INFO_FL_QUEUE，所以优先级检查和队列锁选择可能在抵达 VB2 之前发生。

2.2 接口层先检查当前打开上下文

intvb2_ioctl_streamon(struct file *file, void *priv, enum v4l2_buf_type i)
{
structvideo_device *vdev = video_devdata(file);

if (vb2_queue_is_busy(vdev->queue, file))
return -EBUSY;
return vb2_streamon(vdev->queue, i);
}

video_devdata(file) 找到节点，节点中的 queue 指向已经初始化的 VB2 队列。vb2_queue_is_busy() 检查的是队列是否由另一个打开上下文占用，而不是“只要队列有缓冲区就拒绝启动”。

当前上下文本来就是队列 owner 时，检查通过。多个描述符共用同一个打开上下文的情况，与多个独立 open 的情况不同；这里不再重复文件句柄的构造过程。

2.3 再检查是否已有 fileio 路径占用

intvb2_streamon(struct vb2_queue *q, enum v4l2_buf_type type)
{
if (vb2_fileio_is_active(q)) {
        dprintk(q, 1, "file io in progress\n");
return -EBUSY;
    }
return vb2_core_streamon(q, type);
}

vb2_streamon() 是 V4L2 适配入口。它先避免显式流式接口与正在使用队列的 read/write 辅助路径混用，随后进入通用核心。

因此，最后看到 EBUSY 时，不能立刻断言是驱动启动硬件失败。请求可能在标准分发的优先级检查、owner 检查或 fileio 检查时就已经被拒绝。

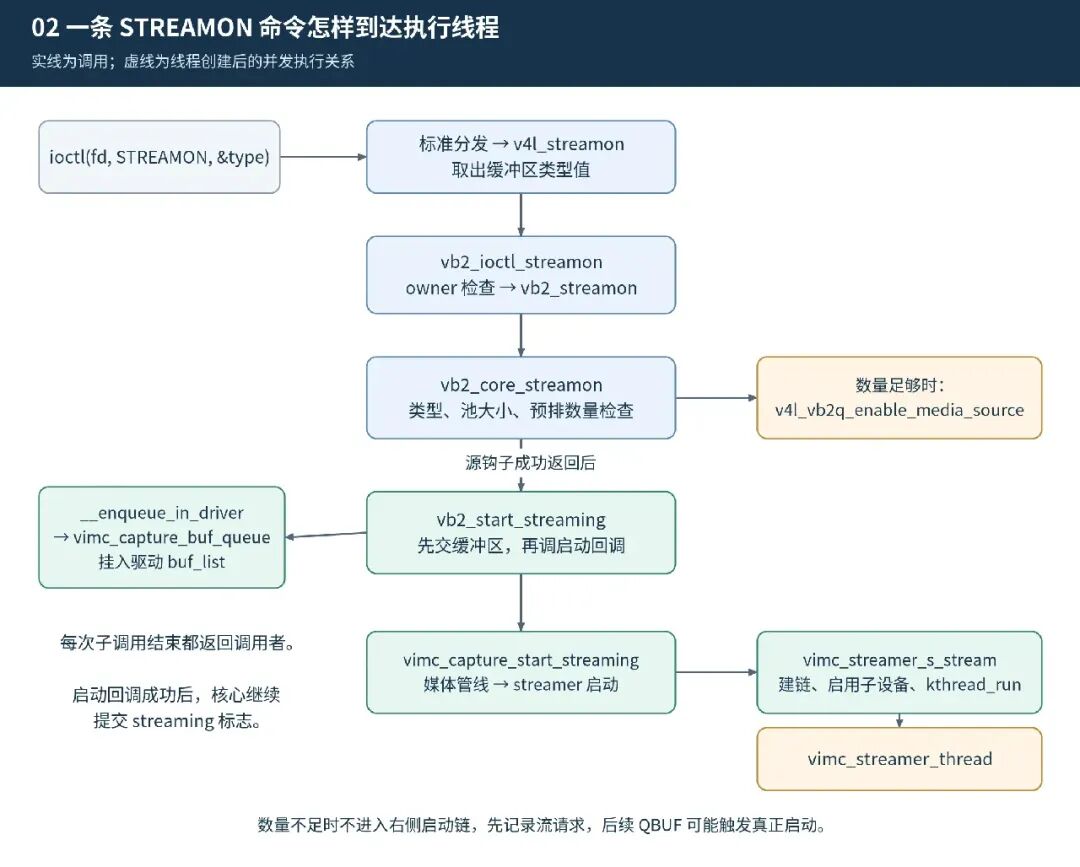

图 2：布局和存储分配不在这条主调用链中。真正的启动工作由核心在条件满足时继续发起。

3. vb2_core_streamon：先分清池大小与预排数量

3.1 完整入口实现

intvb2_core_streamon(struct vb2_queue *q, unsignedint type)
{
int ret;

if (type != q->type) {
        dprintk(q, 1, "invalid stream type\n");
return -EINVAL;
    }

if (q->streaming) {
        dprintk(q, 3, "already streaming\n");
return0;
    }

if (!q->num_buffers) {
        dprintk(q, 1, "no buffers have been allocated\n");
return -EINVAL;
    }

if (q->num_buffers < q->min_buffers_needed) {
        dprintk(q, 1, "need at least %u allocated buffers\n",
                q->min_buffers_needed);
return -EINVAL;
    }

/*
     * Tell driver to start streaming provided sufficient buffers
     * are available.
     */
if (q->queued_count >= q->min_buffers_needed) {
        ret = v4l_vb2q_enable_media_source(q);
if (ret)
return ret;
        ret = vb2_start_streaming(q);
if (ret)
return ret;
    }

    q->streaming = 1;

    dprintk(q, 3, "successful\n");
return0;
}

函数不长，但判断顺序决定了几个很容易误解的结果。可以把前半段理解为“这条队列能否接受流请求”，后半段理解为“现在就启动，还是等后续提交补齐条件”。

3.2 类型错误与重复启动，在最前面处理

第一个检查是 type != q->type，不匹配直接返回 -EINVAL。

接着检查 q->streaming。已经为 1 时，核心直接返回成功，不重复移交缓冲区，也不再次执行驱动 start_streaming()。这不是一次重置操作，不会重新清零 VIMC 的帧序号。

这个提前返回还意味着：如果此前因预排数量不足而只记录了流请求，再发一次相同 STREAMON，不会越过这个分支去强制启动。正常推进来自后续满足条件的 QBUF，而不是重复发启动命令。

3.3 分配数量不足，是错误；预排数量不足，可以等待

q->num_buffers 是当前池中的对象数量。池为空，或小于驱动声明的下限，函数返回 -EINVAL。通常 REQBUFS 已经帮助满足最低分配要求，但启动入口仍保留检查，不能因为正常申请路径会调整数量就忽略它。

q->queued_count 则表示已提交、尚未完成出队的对象数量。在本篇尚未启动的状态里，它就是当前预排数量。只有它达到下限，才立即进入媒体源钩子和实际启动辅助函数。

以 min_buffers_needed = 2 为例：

表中假定类型正确、原先未启动，其他外层检查也已通过。

最低数量为零是另一种配置。此时，只要池非空，queued_count >= 0 就成立，即使尚未预排也会尝试驱动启动。不能把 VIMC 的“至少两块”推广成 VB2 对所有驱动的固定要求。

3.4 为什么成功返回后还可能没有图像？

若池中有四块，但只 QBUF 一块，代码会跳过整个实际启动分支，直接执行：

q->streaming = 1;
return0;

这说明核心接受了流请求，后续提交应按这个请求推进。它并不表示 start_streaming() 已经执行，更不表示设备已写过一帧。

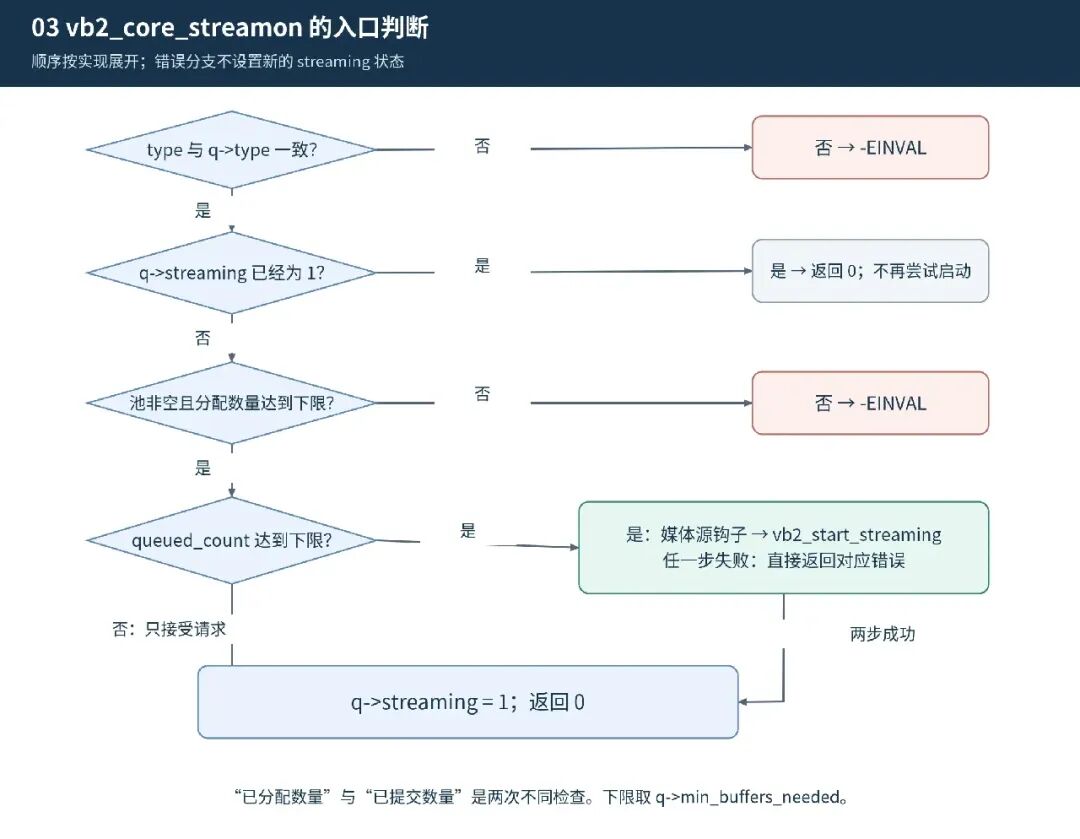

图 3：分配数量和预排数量不是同一次检查。图中“返回 0”有立即启动和仅记录请求两种来源。

3.5 媒体源钩子不是统一的硬件启动器

数量足够时，核心先调用 v4l_vb2q_enable_media_source(q)。该辅助函数尝试从 q->owner 取得标准句柄，再进入 v4l_enable_media_source()。后者在存在相应媒体设备及 enable_source 钩子时执行源选择或准备；没有对应钩子时可直接成功。

它不遍历所有 Sensor 并统一调用 .s_stream(1)，也不是“打开 DMA”的固定入口。后面的 VIMC 启动回调还会明确建立媒体管线、准备各子设备和线程。应按实际调用分别分析这些步骤。

此外，vb2_core_streamon() 本身没有检查并清除 q->error。不能因为它返回成功，就宣称队列历史错误已被自动复位。错误恢复仍要按停止和取消路径处理。

实现对照：vb2_core_streamon()；v4l2-mc.c 中的 v4l_vb2q_enable_media_source()、v4l_enable_media_source()。

4. 真正进入驱动之前，先把缓冲区交过去

4.1 vb2_start_streaming 的前半段

list_for_each_entry(vb, &q->queued_list, queued_entry)
        __enqueue_in_driver(vb);

/* Tell the driver to start streaming */
    q->start_streaming_called = 1;
    ret = call_qop(q, start_streaming, q,
               atomic_read(&q->owned_by_drv_count));
if (!ret)
return0;

这是 vb2_start_streaming() 的启动部分，后面的失败回收在第 11 节展开。

执行顺序很明确：先遍历 queued_list，逐个调用 __enqueue_in_driver()；完成这轮移交后，才设置 start_streaming_called 并调用驱动启动回调。

因此，不应画成“驱动 start_streaming 成功以后，VB2 才第一次调用 buf_queue”。驱动需要先拿到预排对象，才能组织初始地址描述符或软件待处理列表。

4.2 ACTIVE 和驱动持有数先于回调更新

staticvoid __enqueue_in_driver(struct vb2_buffer *vb)
{
structvb2_queue *q = vb->vb2_queue;

    vb->state = VB2_BUF_STATE_ACTIVE;
    atomic_inc(&q->owned_by_drv_count);

    trace_vb2_buf_queue(q, vb);

    call_void_vb_qop(vb, buf_queue, vb);
}

这个函数先把对象设为 ACTIVE，再增加 owned_by_drv_count，最后调用 buf_queue。这样，当驱动接收对象时，核心已经记录“这个对象归驱动负责”。

某个驱动甚至可以在回调内很快报告完成。完成入口需要看到合法的 ACTIVE 状态，所以不能把状态更新移到回调之后。

ACTIVE 只表示驱动已经接收对象。它可能先把对象放进自己的队列等待处理，而不是立刻让每一块同时参与 DMA。当前 VIMC 就采用这种组织方式。

4.3 VIMC 先把对象挂入自己的列表

staticvoidvimc_capture_buf_queue(struct vb2_buffer *vb2_buf)
{
structvimc_capture_device *vcapture = vb2_get_drv_priv(vb2_buf->vb2_queue);
structvimc_capture_buffer *buf = container_of(vb2_buf,
structvimc_capture_buffer,
vb2.vb2_buf);

    spin_lock(&vcapture->qlock);
    list_add_tail(&buf->list, &vcapture->buf_list);
    spin_unlock(&vcapture->qlock);
}

vb2_get_drv_priv() 找到捕获设备；container_of() 从通用缓冲区找回驱动扩展对象。短时持有 qlock 后，驱动把它尾插进 vcapture->buf_list。

这个列表与 VB2 的 queued_list 使用不同的链表成员。移交驱动时，VB2 不会因此从 queued_list 摘除对象。前者记录驱动等待处理的对象，后者继续记录已经提交、尚未完成出队的对象。

对于 buffer 0、buffer 1，驱动还未消费时的快照为：

VB2 queued_list：0 → 1
VIMC buf_list：  0 → 1
两块状态：      ACTIVE
驱动持有数量：  2

这里没有像素复制。只是在两套管理关系中登记同一组对象。

4.4 start_streaming 的 count 参数从哪里来？

调用表达式读取的是：

atomic_read(&q->owned_by_drv_count)

这是调用时尚由驱动负责的对象数量，不是 q->num_buffers，也不是应用第一次 REQBUFS 的请求值。VIMC 在这个启动函数里没有使用 count 参数进一步分支，但接口仍把这个信息提供给驱动。

在当前预排两块、驱动尚未消费的场景中，count 为 2。对其他驱动，如果移交过程中已经归还过对象，不能仍然机械地把参数写成预排总数。

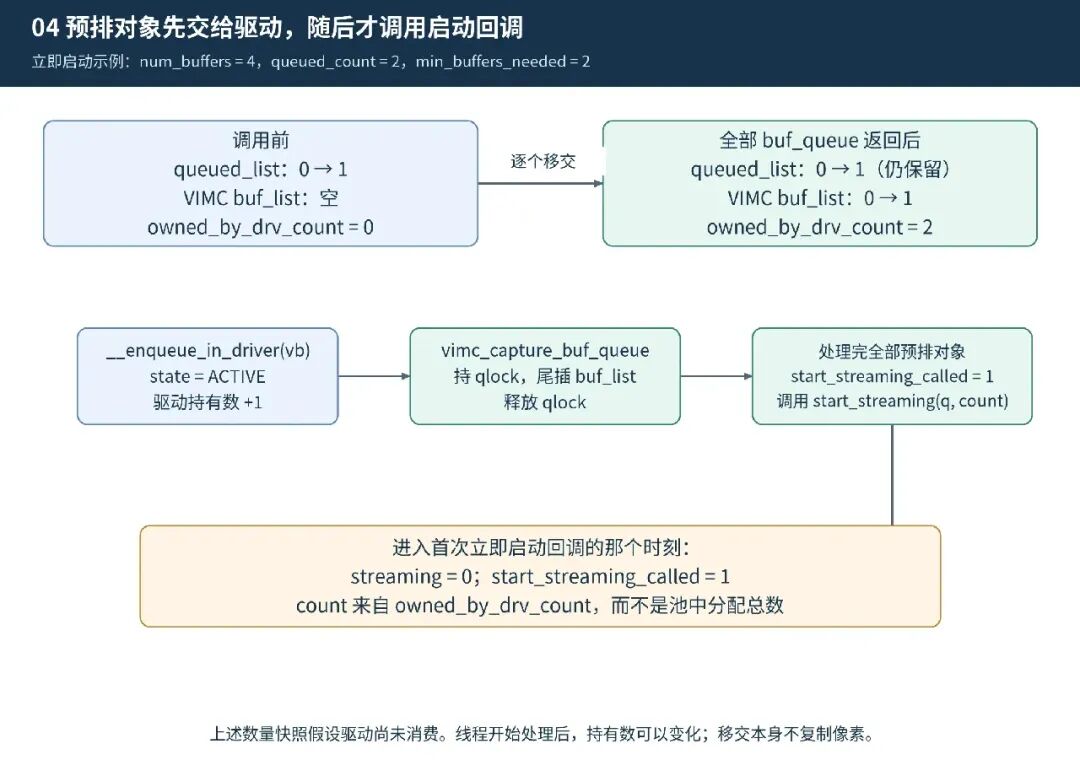

图 4：状态和计数是一个明确时刻的快照。处理线程运行以后，驱动持有数不必保持为 2。

5. 两个启动标志，记录的是不同阶段

5.1 为什么不能只看 streaming？

在首次立即启动的路径里，vb2_core_streamon() 要等 vb2_start_streaming() 返回成功后，才设置 q->streaming = 1。

但 vb2_start_streaming() 在调用驱动之前，已经设置 q->start_streaming_called = 1。所以首次立即进入驱动启动回调时，两个值可以是：

streaming = 0
start_streaming_called = 1

这不是初始化遗漏。前一个标志还没有走到本次入口的成功提交位置；后一个标志已经标记了正在尝试执行的驱动启动阶段。

start_streaming_called == 1 在回调执行期间也成立，不能直接翻译成“驱动已经成功启动”。失败时辅助函数会将它清零。

5.2 先记录请求，再由下一次 QBUF 触发

预排一块时调用 STREAMON，核心成功返回，但状态是 streaming = 1、start_streaming_called = 0。随后提交第二块，QBUF 在排队后检查：

if (q->streaming && !q->start_streaming_called &&
        q->queued_count >= q->min_buffers_needed) {
        ret = vb2_start_streaming(q);
if (ret) {
/*
             * Since vb2_core_qbuf will return with an error,
             * we should return it to state DEQUEUED since
             * the error indicates that the buffer wasn't queued.
             */
            list_del(&vb->queued_entry);
            q->queued_count--;
            vb->state = orig_state;
return ret;
        }
    }

此时调用驱动回调时，streaming 已经是 1。因此，立即启动与延后启动在回调入口处的这个字段并不相同。驱动不应依赖“进入我的 start_streaming 时 streaming 必定为 1”来决定是否准备资源。

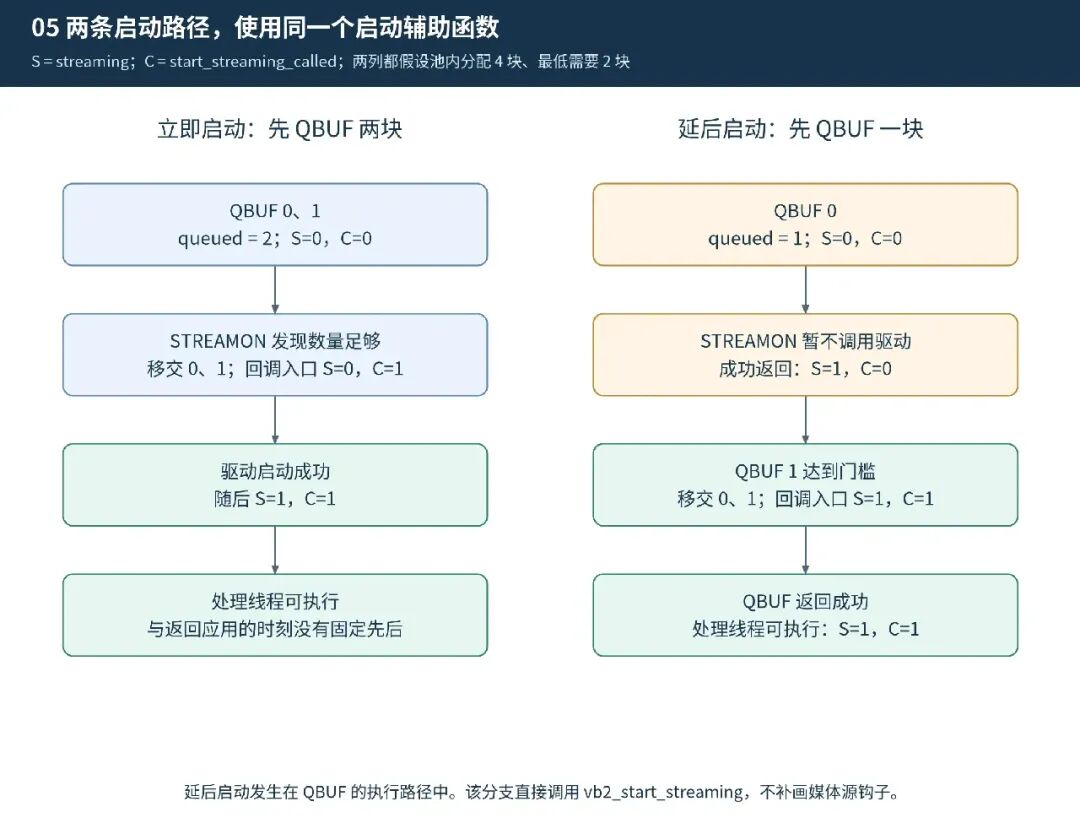

图 5：立即路径由 STREAMON 触发，延后路径由后续 QBUF 触发。两者最终都使用 vb2_start_streaming。

5.3 延后路径不能补画不存在的调用

这份 QBUF 分支直接调用 vb2_start_streaming()，没有再执行 v4l_vb2q_enable_media_source()。前面的 STREAMON 数量不足时又跳过了媒体源调用，所以两条入口在这一点上确实不同。

应将它作为当前控制流的事实保留，而不是为了让总图整齐就给延后分支加上不存在的钩子。特定设备是否依赖这层源准备、是否在其他地方完成相关操作，需要继续看那个驱动，不能从 VIMC 推广到全部设备。

本文的正常采集建议先提交足够的缓冲区再 STREAMON。延后路径主要用于解释框架行为与排障，不作为所有设备都适用的启动习惯。

6. 进入 VIMC：启动回调先准备什么？

6.1 完整驱动回调

staticintvimc_capture_start_streaming(struct vb2_queue *vq, unsignedint count)
{
structvimc_capture_device *vcapture = vb2_get_drv_priv(vq);
int ret;

    vcapture->sequence = 0;

/* Start the media pipeline */
    ret = video_device_pipeline_start(&vcapture->vdev, &vcapture->stream.pipe);
if (ret) {
        vimc_capture_return_all_buffers(vcapture, VB2_BUF_STATE_QUEUED);
return ret;
    }

    ret = vimc_streamer_s_stream(&vcapture->stream, &vcapture->ved, 1);
if (ret) {
        video_device_pipeline_stop(&vcapture->vdev);
        vimc_capture_return_all_buffers(vcapture, VB2_BUF_STATE_QUEUED);
return ret;
    }

return0;
}

第一步重置 vcapture->sequence。这发生在每次实际进入这个回调时，不是每次应用重复发送 STREAMON 都会发生。即使后续启动失败，这次赋值也已经执行；下一次实际重试又会从这里开始。

随后有两项不同的准备：video_device_pipeline_start() 建立并检查媒体管线；vimc_streamer_s_stream() 建立 VIMC 的执行顺序、启用子设备，再创建线程。第一项成功不代表第二项必然成功。

6.2 媒体管线为什么需要单独检查？

采集节点通常只是数据链路末端。以一条有效的 VIMC 路径为例，数据可以经过 Sensor A、Debayer A、Scaler，最后到达 RGB/YUV Capture。

媒体框架用 entity 表示模块，用 pad 表示输入或输出端口，用 link 表示连接。启动时要确认相关连接和格式能组成可用链路，而不是只确认 capture 自己的四块内存存在。

video_device_pipeline_start() 要求当前节点实体有一个 pad，然后进入 media_pipeline_start()。媒体核心在 graph_mutex 保护下建立管线关联并进行相应校验，包括已启用链接的 link_validate 和必须连接端口的检查。首次建立失败时，核心回滚已经设置的关联。

VIMC 捕获节点的链接校验会比较上游与当前节点的宽、高、像素格式，并按相应规则检查 field 与颜色信息。因而缓冲区申请成功、QBUF 成功，启动仍然可能因为链路格式不匹配返回 -EPIPE。

本篇延续的 640 × 480 RGB24 只是捕获侧的配置；并不保证任意默认媒体链路都恰好与它匹配。实际实验要先将启用链路上的格式配置一致。

6.3 管线登记不等于启动图像引擎

media_pipeline_start() 主要处理媒体图中的关联、占用和校验。它不会替 VIMC 创建采集线程，也不自动调用所有子设备的 .s_stream(1)。

这正是驱动还要执行 vimc_streamer_s_stream() 的原因。“媒体管线已登记”与“数据处理已开始”必须分开；否则排查无图问题时，会停在错误的成功点上。

实现对照：video_device_pipeline_start()、media_pipeline_start()、__media_pipeline_start()、vimc_vdev_link_validate()。

7. vimc_stream：把图中的连接变成线程的调用顺序

7.1 先认识线程要使用的对象

structvimc_stream {
structmedia_pipelinepipe;
structvimc_ent_device *ved_pipeline[VIMC_STREAMER_PIPELINE_MAX_SIZE];
unsignedint pipe_size;
structtask_struct *kthread;
};

pipe 是媒体核心使用的管线对象；ved_pipeline[] 是 VIMC 为软件处理建立的实体数组。数组有 pipe_size 个有效成员，kthread 保存线程对象指针。两种“pipeline”分别服务于媒体图管理和实际函数调用，不能合并理解。

本实现数组容量为 16。驱动不会因此允许无限深的处理链；超过上界还不能到达源端时，会终止已经准备的部分并返回错误。

每个数组成员是 struct vimc_ent_device *。这个对象带有 process_frame 函数指针，用于执行该模块的一次软件图像处理。节点建立时已经填写这些回调，不是在 STREAMON 中临时根据字符串找函数。

7.2 找上游时，只沿当前实例支持的路径走

static struct media_entity *vimc_get_source_entity(struct media_entity *ent)
{
structmedia_pad *pad;
int i;

for (i = 0; i < ent->num_pads; i++) {
if (ent->pads[i].flags & MEDIA_PAD_FL_SOURCE)
continue;
        pad = media_pad_remote_pad_first(&ent->pads[i]);
return pad ? pad->entity : NULL;
    }
returnNULL;
}

函数跳过 SOURCE pad，在第一个非 SOURCE pad 处查找已启用连接的对端；在当前 VIMC 中，这就是寻找输入端的上游。media_pad_remote_pad_first() 返回第一条匹配的已启用数据链接，并不在这里完成多输入选择或唯一性证明。

因此，这个 helper 不是任意复杂媒体图的通用调度器。VIMC 依据自己的实体布局和链路配置，形成一条可执行的上游路径。多输入合成、复杂路由和独立硬件流水线仍要按各自驱动处理。

7.3 一边记录实体，一边准备子设备

vimc_streamer_pipeline_init() 从发起启动的 Capture 开始。每轮先把当前 ved 放入数组，增加 pipe_size；若它是 V4L2 子设备，就调用 .video.s_stream(1)；然后再查找上游，继续循环。

关键的记录与启用顺序如下：

stream->ved_pipeline[stream->pipe_size++] = ved;

if (is_media_entity_v4l2_subdev(ved->ent)) {
            sd = media_entity_to_v4l2_subdev(ved->ent);
            ret = v4l2_subdev_call(sd, video, s_stream, 1);
if (ret && ret != -ENOIOCTLCMD) {
                dev_err(ved->dev, "subdev_call error %s\n",
                    ved->ent->name);
                vimc_streamer_pipeline_terminate(stream);
return ret;
            }
        }

-ENOIOCTLCMD 在这里作为没有实现该子设备操作的情况被容忍，其他非零结果触发回退。但被容忍不表示凭空完成了设备准备；可运行所需资源仍必须由具体实体正确提供。

在这条示意链上，数组按以下顺序形成：

[0] RGB/YUV Capture
[1] Scaler
[2] Debayer A
[3] Sensor A

Capture 是视频节点，不走子设备的 s_stream 分支。子设备准备顺序因此是 Scaler、Debayer A、Sensor A，从下游向上游进行。

7.4 到了“没有上游”的位置，也要确认它真的是源

找不到上游不一定代表成功。代码继续调用 vimc_is_source()，检查当前实体是否没有 SINK 端口。在本例的有效实体定义中，这对应源端。若当前仍有输入端却没有连接到源，返回 -EPIPE，并终止已记录部分。

所以“没有找到下一项，就算建链成功”不是这个函数的规则。找到合法源端才结束；空指针、子设备准备失败和链过长都有各自的退出条件。

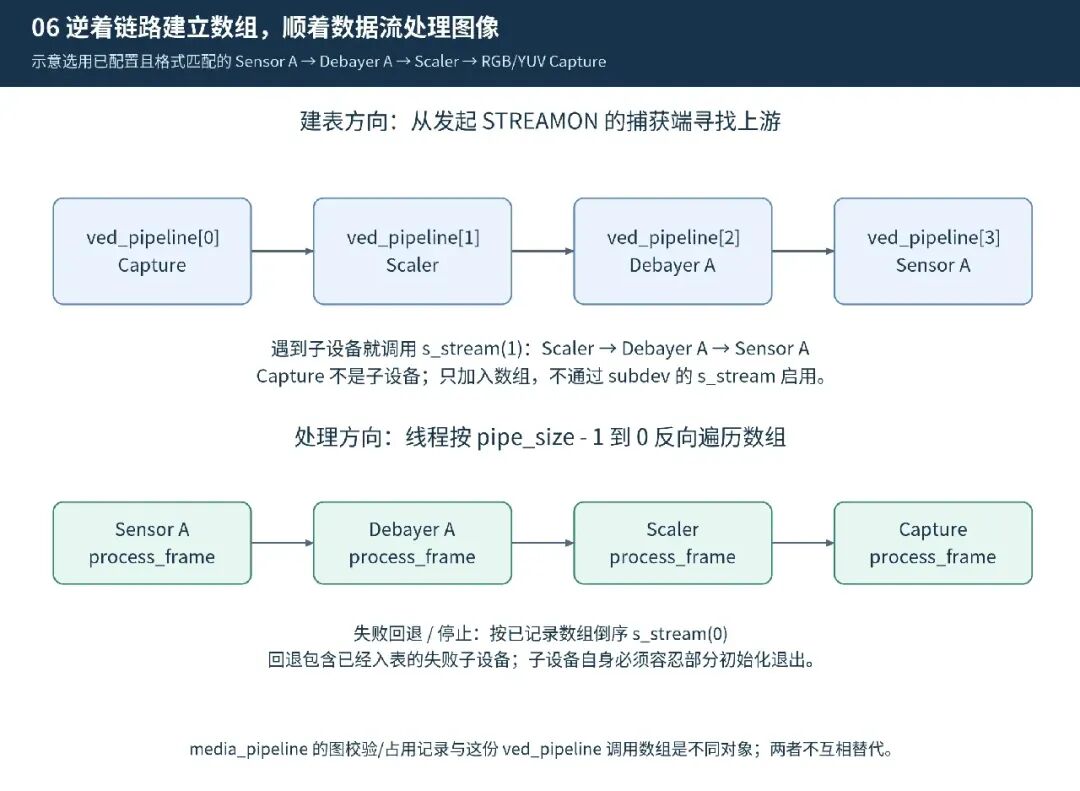

图 6：建表从 Capture 追向源端；线程反向遍历数组，才得到源到 Capture 的数据处理顺序。图中选定路径需先配置为有效且格式匹配。

7.5 为什么申请缓冲区成功后，启动还可能内存不足？

第 5 篇分配的是 Capture 的缓冲区池。VIMC 的软件 Sensor、Debayer、Scaler 在各自 .s_stream(1) 中，还可能申请用于生成或处理图像的中间存储。

这些中间帧不是那四块应用 MMAP 缓冲区。它们具有不同的分配时机与所有者，因此启动阶段仍可能返回 -ENOMEM。不能根据 REQBUFS 已成功，就排除所有启动期的存储分配失败。

本例也说明，MMAP 只减少了应用访问 Capture 存储时的一次额外整帧复制，不证明整个软件处理链没有中间存储或像素复制。

实现对照：vimc_streamer_pipeline_init()、vimc_get_source_entity()、vimc_is_source()；Sensor、Debayer、Scaler 的 s_stream 实现。

8. kthread_run：从同步调用走到并发执行

8.1 先建好路径，再创建并唤醒线程

下面是 vimc_streamer_s_stream() 的启动分支。参数校验已在分支前完成；停止分支在第 11 节说明其配对作用。

if (enable) {
if (stream->kthread)
return0;

        ret = vimc_streamer_pipeline_init(stream, ved);
if (ret)
return ret;

        stream->kthread = kthread_run(vimc_streamer_thread, stream,
"vimc-streamer thread");

if (IS_ERR(stream->kthread)) {
            ret = PTR_ERR(stream->kthread);
            dev_err(ved->dev, "kthread_run failed with %d\n", ret);
            vimc_streamer_pipeline_terminate(stream);
            stream->kthread = NULL;
return ret;
        }

    }

已有 stream->kthread 时直接返回 0，是 streamer 自己的重复启动保护。正常首次启动先完成 pipeline_init，然后调用 kthread_run()。

kthread_run() 是创建内核线程并唤醒它的组合辅助接口，不等于在当前调用栈内执行完 vimc_streamer_thread()。返回成功时保存的是线程对象指针，失败则是错误指针，VIMC 用 IS_ERR() 和 PTR_ERR() 处理。

8.2 线程不需要等 ioctl 返回以后才运行

线程被唤醒以后可能与当前调用方并行。它可以在 vimc_streamer_s_stream() 返回之前执行，也可以在 STREAMON 已经返回应用后才获得调度。

因此，准备工作必须放在唤醒之前：实体数组、pipe_size、子设备的帧存储、Capture 的缓冲区列表，都不能等 kthread_run() 成功后才补齐。

VIMC 的启动顺序正是先接收预排缓冲区、再准备子设备、最后运行线程。线程执行函数取得的是已准备好的 stream，不需要等赋值表达式把返回指针存入 stream->kthread，才开始处理图像。

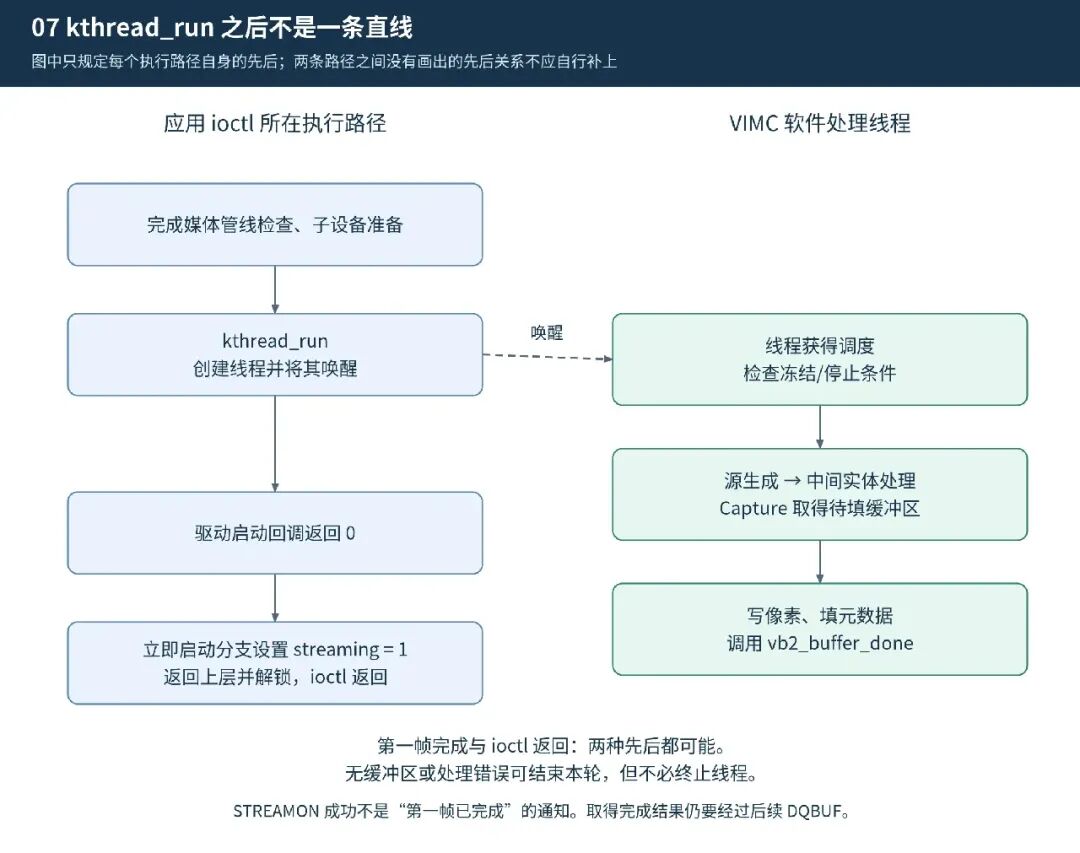

图 7：两条路径在唤醒后并发。第一帧完成与系统调用返回之间没有固定的先后保证。

8.3 驱动状态和框架标志不是硬件完成通知

首次立即启动时，处理线程可能已经写完第一帧，而 vb2_core_streamon() 还没有执行最后的 streaming = 1。这与源码顺序并不矛盾：驱动已经收到 ACTIVE 对象，start_streaming_called 也已设置，完成入口可以处理它们。

反过来，STREAMON 返回时两个标志都为 1，也只能说明已经走过相应软件启动路径。实际处理没有进展、没有可用缓冲区或上游处理失败，仍可能导致没有新帧交付。

应用最终应以完成出队的结果判断本轮图像是否取得，不能把一次启动成功作为无限期有效的“设备一直在正常出图”的证明。

接口核对：Linux v6.1 的 include/linux/kthread.h 中 kthread_run；执行顺序以这里展示的 VIMC 函数为准。

9. 第一帧由谁真正写入？

9.1 线程按源到接收端的顺序处理

staticintvimc_streamer_thread(void *data)
{
structvimc_stream *stream = data;
    u8 *frame = NULL;
int i;

    set_freezable();

for (;;) {
        try_to_freeze();
if (kthread_should_stop())
break;

for (i = stream->pipe_size - 1; i >= 0; i--) {
            frame = stream->ved_pipeline[i]->process_frame(
                    stream->ved_pipeline[i], frame);
if (!frame || IS_ERR(frame))
break;
        }
//wait for 60hz
        set_current_state(TASK_UNINTERRUPTIBLE);
        schedule_timeout(HZ / 60);
    }

return0;
}

set_freezable() 与循环里的 try_to_freeze() 使线程配合系统冻结流程。每轮先检查是否应停止，再从 pipe_size - 1 倒着遍历数组，逐个调用 process_frame()。

前面数组是 Capture、Scaler、Debayer、Sensor，这里便按 Sensor、Debayer、Scaler、Capture 执行。每个阶段的返回指针成为下一阶段的输入。

frame 在循环外初始化；不能把实现描述成每轮都会显式重新赋值为 NULL。在本例正常路径中，源模块生成自己的图像，不依赖上一轮传来的输入，Capture 处理完成后又返回 NULL。

9.2 NULL 或错误指针只结束本轮处理

内层循环中，!frame || IS_ERR(frame) 会 break。它跳出的是本轮实体遍历，不是最外层无限循环。

Capture 成功后本来就返回 NULL，因为它是数据的接收端；这个 NULL 不意味着启动失败。Capture 没有可用缓冲区时返回 ERR_PTR(-EAGAIN)，则表示这轮没有可填位置，线程随后还会进入下一轮。

这里没有把所有 process_frame() 错误转换成 vb2_queue_error()，也没有把运行期错误送回早已返回的 STREAMON。因而“启动成功但没有帧”的排障，要继续检查处理循环，而不是只检查启动回调的返回值。

9.3 源码中的“60hz”注释不能当作精确帧率承诺

本实现每轮处理后执行：

set_current_state(TASK_UNINTERRUPTIBLE);
schedule_timeout(HZ / 60);

HZ 是内核时钟节拍频率，不是摄像头帧率。HZ / 60 先进行整数除法，等待的节拍数还受配置影响；图像处理时间和线程调度延迟也位于实际帧间隔中。

例如假设 HZ = 250，表达式得到 4 个节拍，对应名义上约 16 毫秒的等待量，再加处理与调度开销。它既不构成精确的 60 帧定时器，也不能用于证明第一帧必须等满 1/60 秒才出现：第一次处理在这次等待之前执行。

9.4 Capture 取出对象以后才写入像素

vimc_capture_process_frame() 在 qlock 下取出私有列表首项并摘链，然后释放锁。真正的复制在解锁之后进行：

vimc_buf->vb2.vb2_buf.timestamp = ktime_get_ns();
    vimc_buf->vb2.sequence = vcapture->sequence++;
    vimc_buf->vb2.field = vcapture->format.field;

    vbuf = vb2_plane_vaddr(&vimc_buf->vb2.vb2_buf, 0);

memcpy(vbuf, frame, vcapture->format.sizeimage);

/* Set it as ready */
    vb2_set_plane_payload(&vimc_buf->vb2.vb2_buf, 0,
                  vcapture->format.sizeimage);
    vb2_buffer_done(&vimc_buf->vb2.vb2_buf, VB2_BUF_STATE_DONE);

顺序是填写时间戳、序号和 field，取得存储地址，复制像素，设置有效数据量，最后通知 VB2 完成。

时间戳使用这里调用 ktime_get_ns() 的时刻，不是模拟源曝光开始的硬件时间戳。序号由 Capture 自己增加，也不是缓冲区索引。

这一帧的实际像素写入来自 memcpy()，不是 DMA 中断。真实设备通常以硬件描述符和中断完成接入相同的缓冲区交接接口，但不能在 VIMC 的调用图上凭空加一条 DMA 路径。

完成通知如何加入完成队列、怎样唤醒 DQBUF，下一篇再深入。本篇到这里已经回答了“处理路径由谁启动、谁实际写入第一帧”。

10. 把启动前后的状态放在同一张记录表里

仍以四块缓冲区、预排 0 和 1、最低数量为 2 为例。下面是人为选定的阶段快照，假设观察到第一帧之前没有其他并发提交或出队；不能把表中每一项当成任意时刻打印日志都会稳定看到的值。

第三行到第四行之间，线程实际上可能已经完成第一帧，因此最后两行只是为了分开观察而作的调度假设。另一个合法快照是 streaming = 0、start_streaming_called = 1，但 buffer 0 已经 DONE。

queued_count 仍为 2，是因为完成通知不等于应用出队。owned_by_drv_count 才在驱动归还对象时递减。驱动列表里已经取走的对象，在复制期间仍然属于 ACTIVE，也仍计入驱动持有数。

对延后启动，进入回调时 streaming 已经为 1，其余移交动作仍由相同辅助函数完成。排查“STREAMON 已成功却没有进入驱动”时，最先记录的应是预排数量和两个标志，而不是只打印 num_buffers。

实现对照：vb2_start_streaming()、__enqueue_in_driver()、vimc_capture_process_frame()、vb2_buffer_done()。

11. 启动失败，不能把所有东西都叫作“恢复初始状态”

11.1 子设备准备失败，streamer 先退回已经记录的路径

vimc_streamer_pipeline_init() 把实体加入数组以后才调用它的 s_stream(1)。因此，失败实体本身也已经计入 pipe_size。

回退函数倒着处理已经记录的数组：

staticvoidvimc_streamer_pipeline_terminate(struct vimc_stream *stream)
{
structvimc_ent_device *ved;
structv4l2_subdev *sd;

while (stream->pipe_size) {
        stream->pipe_size--;
        ved = stream->ved_pipeline[stream->pipe_size];
        stream->ved_pipeline[stream->pipe_size] = NULL;

if (!is_media_entity_v4l2_subdev(ved->ent))
continue;

        sd = media_entity_to_v4l2_subdev(ved->ent);
        v4l2_subdev_call(sd, video, s_stream, 0);
    }
}

不是子设备的 Capture 只从数组退出；子设备会收到 s_stream(0)。在失败位置调用停止，要求具体实现能够处理部分初始化状态。函数没有检查这些停止回调的返回值，所以这里只能确认发出了回退调用，不能把它推广成对任意错误驱动都保证资源清理成功。

如果实体准备都完成，但线程创建失败，vimc_streamer_s_stream() 同样先终止实体路径，并把错误指针清为 NULL，随后向 Capture 返回错误。

11.2 Capture 再收回自己已经取得的资源

媒体管线建立本身失败时，Capture 只归还已经接收的缓冲区，不为一个未成功取得的管线重复执行 stop。

媒体管线已成功、streamer 随后失败时，Capture 执行 video_device_pipeline_stop()，再用 vimc_capture_return_all_buffers(..., QUEUED) 归还私有列表中的对象。

这两种分支正好对应第 6 节完整回调中的两个错误出口。实际资源只在已经成功取得后配对释放，不能无条件堆一串 stop/free。

11.3 为什么必须按 QUEUED 归还？

启动失败并没有产生正常图像结果。此时 vb2_buffer_done(vb, VB2_BUF_STATE_QUEUED) 撤销驱动对对象的责任，使它回到 VB2 的预排安排，而不是把一帧失败图像塞进完成队列。

QUEUED 分支不会加入 done_list，也不执行正常 DONE/ERROR 完成时的内存 finish；准备标志可能继续保留。不能把它等同于 DQBUF，也不能向应用报告“缓冲区已经完整取回”。

vb2_start_streaming() 的失败部分会再次检查驱动是否归还干净：

q->start_streaming_called = 0;

    dprintk(q, 1, "driver refused to start streaming\n");
/*
     * If you see this warning, then the driver isn't cleaning up properly
     * after a failed start_streaming(). See the start_streaming()
     * documentation in videobuf2-core.h for more information how buffers
     * should be returned to vb2 in start_streaming().
     */
if (WARN_ON(atomic_read(&q->owned_by_drv_count))) {
unsigned i;

/*
         * Forcefully reclaim buffers if the driver did not
         * correctly return them to vb2.
         */
for (i = 0; i < q->num_buffers; ++i) {
            vb = q->bufs[i];
if (vb->state == VB2_BUF_STATE_ACTIVE)
                vb2_buffer_done(vb, VB2_BUF_STATE_QUEUED);
        }
/* Must be zero now */
        WARN_ON(atomic_read(&q->owned_by_drv_count));
    }
/*
     * If done_list is not empty, then start_streaming() didn't call
     * vb2_buffer_done(vb, VB2_BUF_STATE_QUEUED) but STATE_ERROR or
     * STATE_DONE.
     */
    WARN_ON(!list_empty(&q->done_list));
return ret;

核心清 start_streaming_called，对残留驱动持有数告警，并将遗留 ACTIVE 按 QUEUED 回收；还检查 done_list 是否意外非空。

这些是软件协议检查。它们不能停止仍在运行的 DMA，也不能替驱动删除它自己错误保留的链表节点。驱动必须先保证实际访问和异步使用已经退出，再按协议归还。否则即使核心把 state 改了，后面仍可能重复处理或访问失效存储。

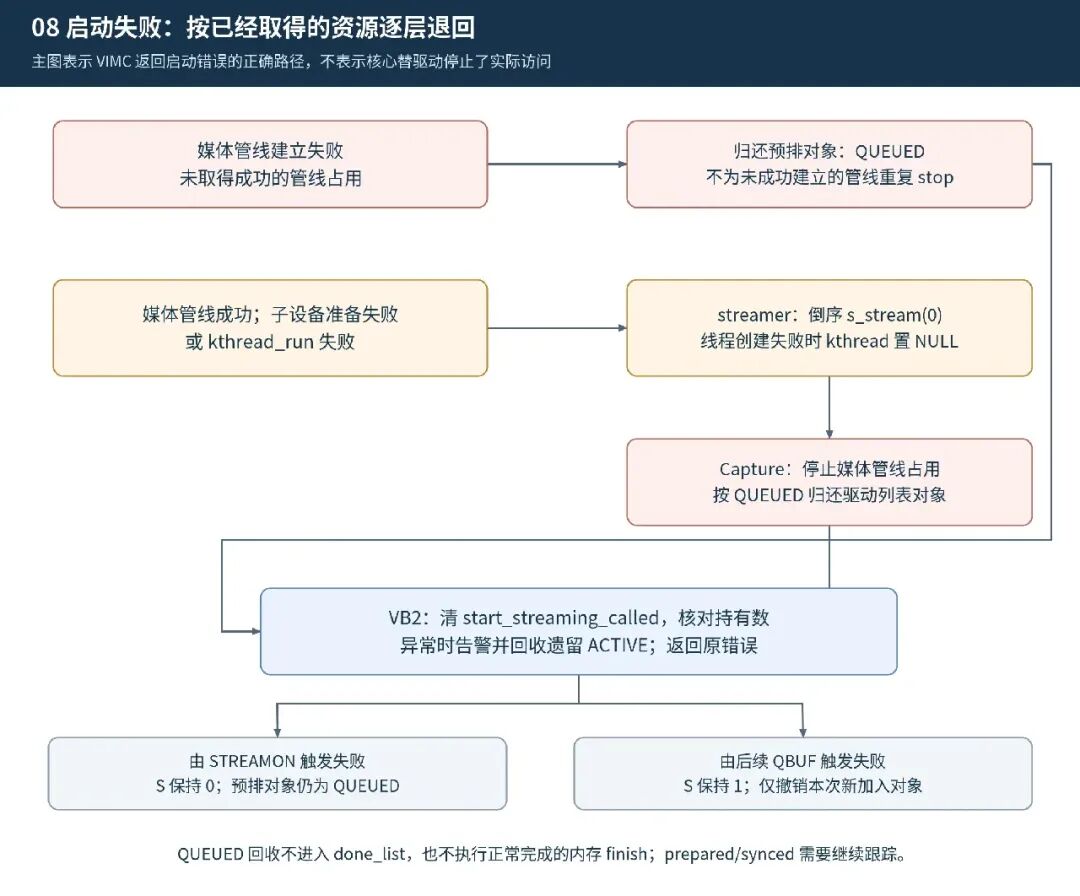

图 8：先回退 streamer，再回退 Capture 已取得的管线与缓冲区，最后由 VB2 检查归还结果。前置管线失败走较短分支。

11.4 STREAMON 失败与延后 QBUF 失败，结果不同

假设驱动正确回收全部对象，且原有 buffer 0 预排成功：

后一条分支不会自动把 streaming 清零。再次 STREAMON 可能仅因它已经为 1 而直接成功，不能当作重新执行启动回调的保证。应用应依据当前状态补交、修正问题，或执行 STREAMOFF 取消后重新组织。

对被撤销的 buffer 1，恢复 DEQUEUED 也不等于所有准备痕迹都消失。prepared、synced 可以仍为 1；这是第七篇已经分析的准备复用语义。正确的取消路径负责补齐收尾，而不是在应用中擅自改内部标志。

11.5 正常停止与启动失败的配对边界

正常停止时，VIMC 先 kthread_stop()，等处理线程不再访问图像，再终止子设备，停止媒体管线，按 ERROR 归还仍在私有列表中的缓冲区。

这里仅交代为什么停止顺序也能验证启动资源的层次。STREAMOFF 的完整取消过程、完成列表清理与缓冲区复用，将在停止专题继续展开。

12. 锁保护的是哪些关系？

12.1 ioctl 操作锁并不会冻结处理线程

在 VIMC 中，q->lock 和 vdev->lock 指向同一个 vcapture->lock。标准 STREAMON 分发选择并取得操作锁，在其中进入 VB2 和驱动的启动回调。

这有助于串行化相关队列操作，却不意味着创建出的处理线程也会等待这把锁。VIMC 的处理路径使用 qlock 保护自己的缓冲区列表，取出对象后解锁，再执行像素复制。

因此，持有 ioctl 互斥锁期间仍可能产生完成结果。它保护的是相应操作之间的协作，不是“把整个采集系统暂停到 ioctl 返回”。

12.2 媒体图锁和私有列表锁各有边界

媒体核心建立管线时在内部取得 graph_mutex，用于图关联、链接校验和占用管理。它没有被 vb2_core_streamon() 从入口一直持有到第一帧完成。

vcapture->qlock 用于驱动私有 buf_list 的插入、取出和批量归还。不能持着这把锁去做耗时的整条管线准备，也不能持着它等待一个退出时还需要这把锁的线程。

q->done_lock 则是完成路径的锁，具体范围将在下一篇说明。申请映射时的 q->mmap_lock 也不是这里覆盖整个启动过程的操作锁。

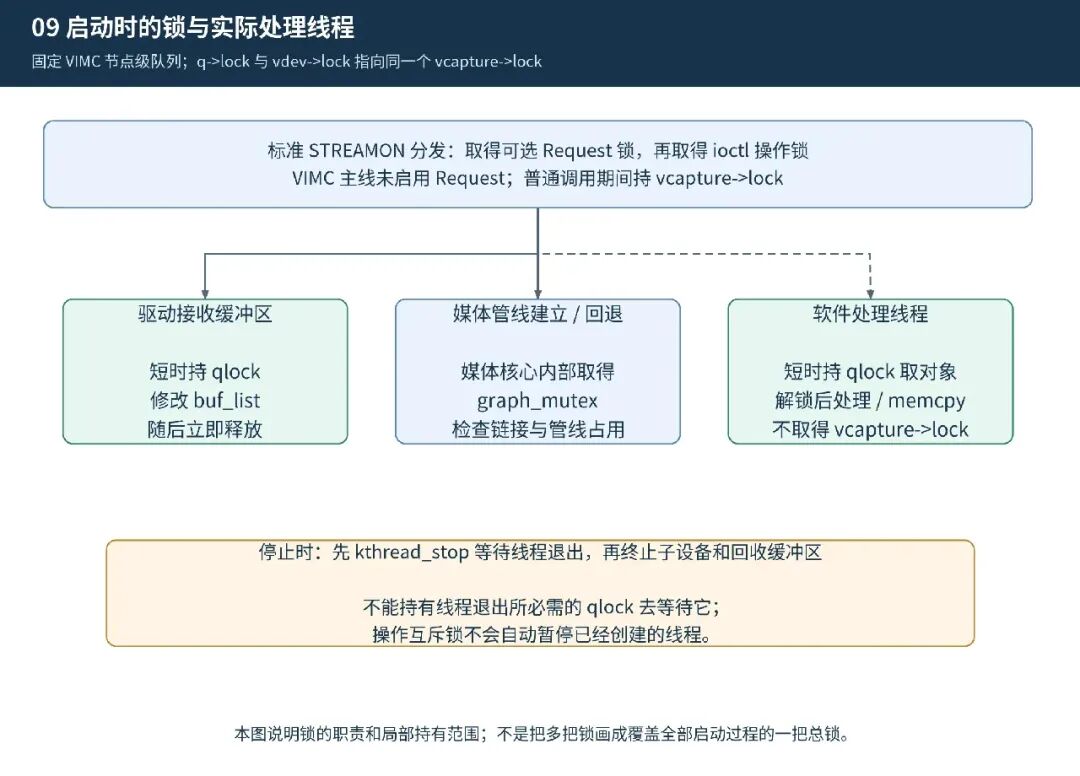

图 9：多把锁保护不同对象，不是一层套一层覆盖整段采集流程。虚线说明线程创建后的独立执行关系。

12.3 Request 的外层锁只在适用条件下出现

标准分发在媒体设备支持 Request，且命令是 STREAMON/STREAMOFF 时，还会先取得 req_queue_mutex，再取得本次 ioctl 操作锁，以协调请求提交与流状态变化。

本篇 VIMC 普通路径不依赖 Request，不把这个条件性锁画成每个设备的必经步骤。直接调用 VB2 core 的驱动路径，也不能假定标准 ioctl 层已经替自己加锁。

实现对照：__video_do_ioctl()、v4l2_ioctl_get_lock()、media_pipeline_start()；VIMC 的缓冲区接收、填帧和停止路径。

13. 怎样验证：区分启动成功与第一次出现完成结果

13.1 先做正常启动，再观察延后启动

配套的 streamon_probe.c 完成最小启动观察：读取当前格式，申请四块 MMAP 缓冲区，查询并映射，预排缓冲区，发 STREAMON，用有上限的 poll 等待可读，最后取消队列并清理。

程序支持单平面和多平面 CAPTURE。它不设置管线格式，不读取或修改像素，不执行 DQBUF；等待结束后用 STREAMOFF 取消本轮安排。程序适合验证“请求是否走到能产生完成结果”，不代替下一篇的完整出队程序。

cc -std=c11 -Wall -Wextra -Werror -O2 \
   streamon_probe.c -o streamon_probe

./streamon_probe /dev/videoX
./streamon_probe /dev/videoX --delayed

正常模式先预排所有实际返回的缓冲区。--delayed 模式先只预排 buffer 0，调用 STREAMON 后做一次短等待，再提交剩余缓冲区。它用于观察当前 VIMC 的最低两块策略；其他驱动的下限、接口行为和拓扑不同，不保证得到同样现象。

实验必须在空闲、格式已配置正确的测试节点上进行。与第六、七篇只准备存储不同，这次确实会尝试启动实际采集。不能随意对运行中的业务节点执行。

13.2 应观察哪些关系，而不是预设哪些数字？

对当前 VIMC，延后模式的第一次短等待通常没有图像结果，因为第二块尚未提交。补交后才可能进入实际启动。但“没有等到帧”本身不是唯一证据：上游格式不匹配、线程处理错误或没有足够资源，也可能没有结果。

更直接的验证点是：

应用层没有一个通用 ioctl 可以直接读出 start_streaming_called。QUERYBUF 返回的标志也只是缓冲区快照，不能替代内核状态观察；线程已经执行时，日志看到 DONE 而不是 ACTIVE 是可能的。

13.3 常见失败要按最早失败层次定位

错误码并非与某一层一一对应，表中列出的是本篇最值得优先排查的位置。

本轮复核包括源函数和节选核对、模拟启动与失败分支，以及程序编译和错误路径检查。模拟不包含真实调度、媒体设备驱动硬件操作、DMA 和缓存维护；具体结果记录在配套复核说明中。

14. STREAMON 这一步结束时，究竟完成了什么？

对本篇的正常立即启动路径，过程可以归纳为：

足够的预排缓冲区
    → 核心确认类型、池大小与启动门槛
    → 逐个移交驱动，建立 ACTIVE 责任关系
    → 驱动建立并校验媒体管线
    → 从 Capture 向源端建表、准备子设备
    → 创建并唤醒处理线程
    → 线程从源端向 Capture 处理图像
    → Capture 写入缓冲区，报告完成

这不是一条永不返回的同步调用链。线程唤醒以后，系统调用路径还在逐层返回；什么时候发生第一帧，要看实际调度和处理是否推进。

数量不足时，STREAMON 可以先接受请求，后续 QBUF 再触发真正启动。启动失败时，已移交对象按 QUEUED 退回，而不是凭空成为完成图像。无论哪个分支，都应同时看队列标志、单个对象状态和实际驱动资源。

至此，一块缓冲区已经从“可访问的存储”，走到“由执行路径实际填入图像”。下一篇从 vb2_buffer_done() 继续，分析这个完成结果怎样进入等待与出队过程。
