高中物理教材实验三十一：
研究感应电动势与导线运动速度的关系
01教材知识点
沪科技版选择性必修二P42
实验背景
在不随时间改变的磁场内，闭合回路的一部分导线做切割磁感线运动而使回路磁通量发生变化，这时运动的导体会产生感应电动势，运动的导体相当于一个电源。在磁场中导体切割磁感线运动时，导体中产生的感应电动势 E 的大小跟磁感应强度 B、导线的长度 l 和速度 v 成正比。如果用一矩形线圈的一条边在匀强磁场中垂直切割磁感线，就能用实验室仪器测量感应电动势，从而验证法拉第电磁感应定律。
02实验介绍
实验器材

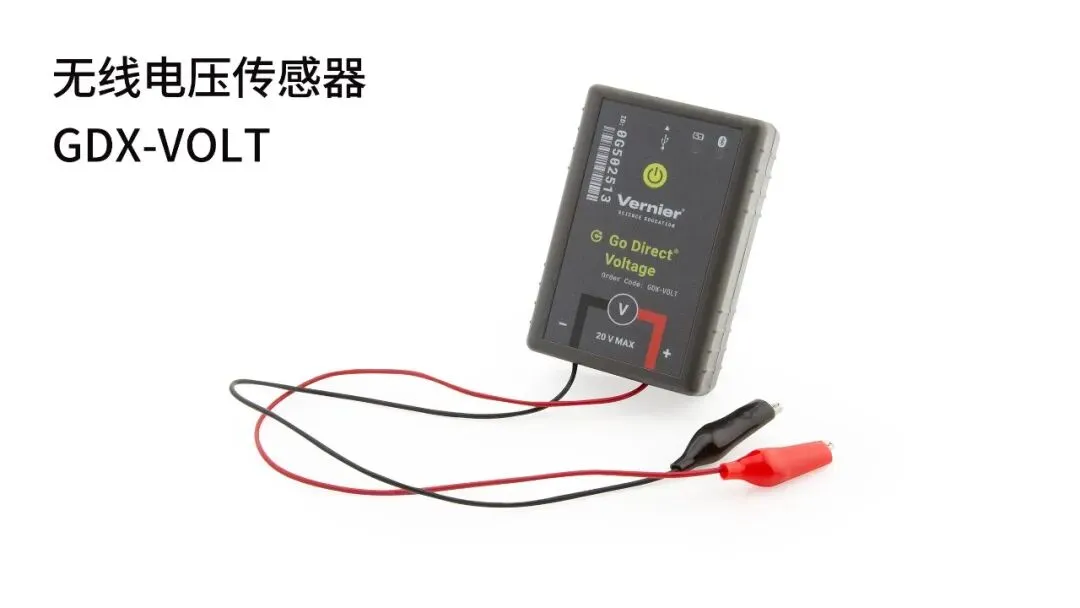

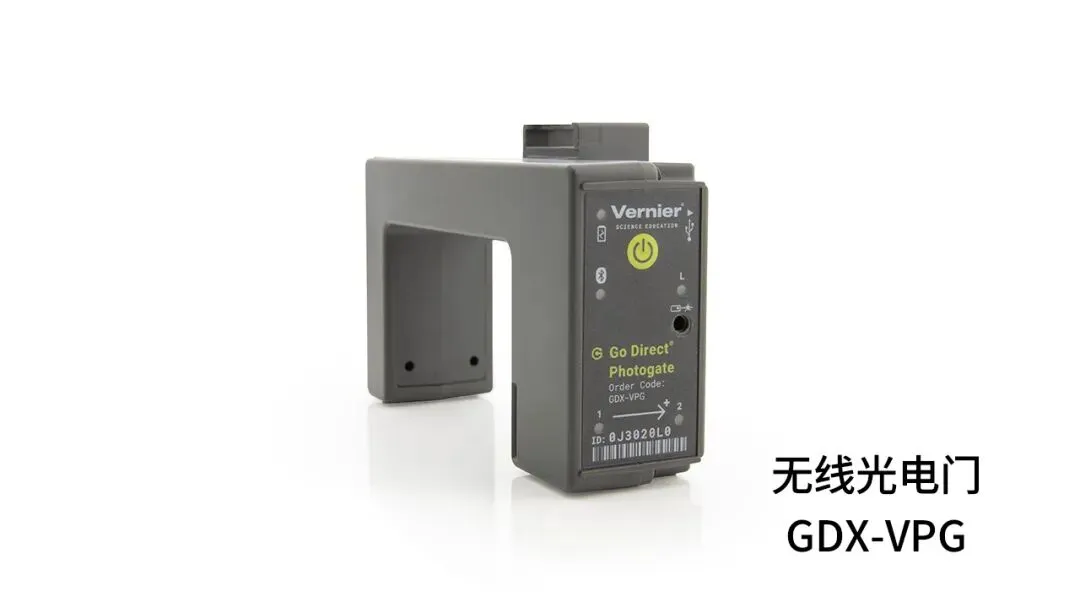

【传感器】无线光电门、无线电压传感器
【其他】小车、轨道、线圈、U形磁铁
03实验过程

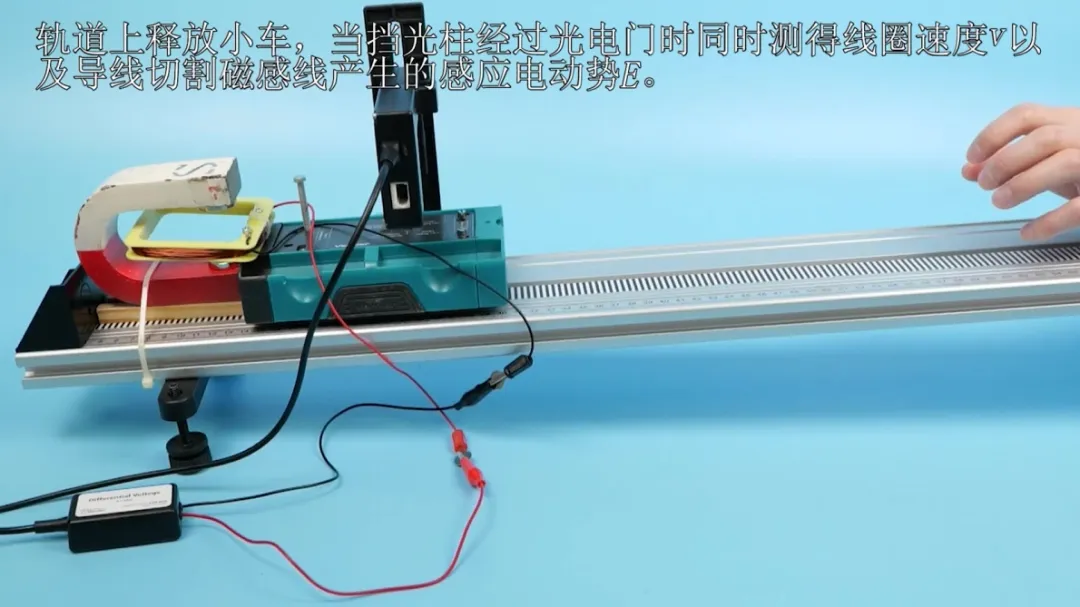

实验装置
图片来自上海空中课堂
实验视频
关注
重播 分享 赞

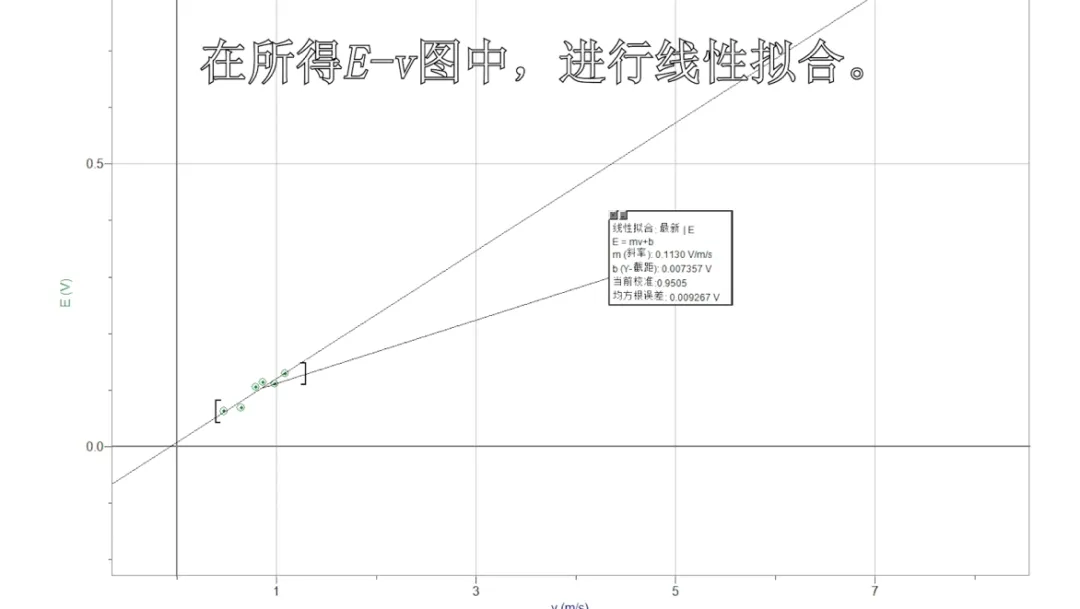

实验结论分析
在切割磁感线的导线长度和磁感应强度均不变的条件下，进一步精确实验可以得到，感应线圈产生的感应电动势与线圈运动速度成正比关系。
04传感器的运用
以上是威尼尔高中物理教材实验的介绍，如果您有任何问题欢迎扫码关注微信官方公众号，我们随时为您提供服务。本实验中如有疏漏不足之处，敬请指正。谢谢!
