告别出卷“手动画图半小时”:初中数学几何作图 Skill 能帮老师做什么?
初中数学老师在命题、备课时，常遇到这样的烦恼：题目条件早已推敲完善，配图却要额外耗费大半精力——几何画板反复调参、动点位置靠手感硬摆、截屏插入 Word 后文字模糊失真，稍有改动更是全盘推翻重来。
为了解决一线出卷备课的这一痛点，我在“出卷专家团”中专门构建了一个几何作图 Skill：draw-math-geometry-diagrams。它的核心定位非常清晰：直接解析题目题干，精确解算几何拓扑与代数关系，全自动生成中考规范、版式克制、支持二次修改的矢量级数学试卷插图。
它面向初中常规教学与中考复习备考的全场景配图。具体能为老师省下哪些功夫？我们拿一道典型压轴题来看实际表现。
下面是一道典型的二次函数与动点面积综合题：
抛物线 y = −½x² + x + 4 与 x 轴交于 A、B 两点（A 在 B 左侧），与 y 轴交于点 C，连接 BC。P 是第一象限内线段 BC 上方的抛物线动点，过 P 作 PQ⊥x 轴交 BC 于点 D，垂足为 Q，连接 PB、PC。求 △PBC 面积的最大值及此时点 P 的坐标。
这道题的作图难点在于：需要同时协调二次曲线、三个坐标截点以及一个动态线段。垂线穿过割线 BC 后还会生成交点 D，连接关系稍有错位，整张图就无法准确传达几何题意。
依照该作图 Skill 的标准化流程，为该题生成的最终配图如下（取动点 P 的常规非特殊位置示意，图中严禁剧透最值结论）：

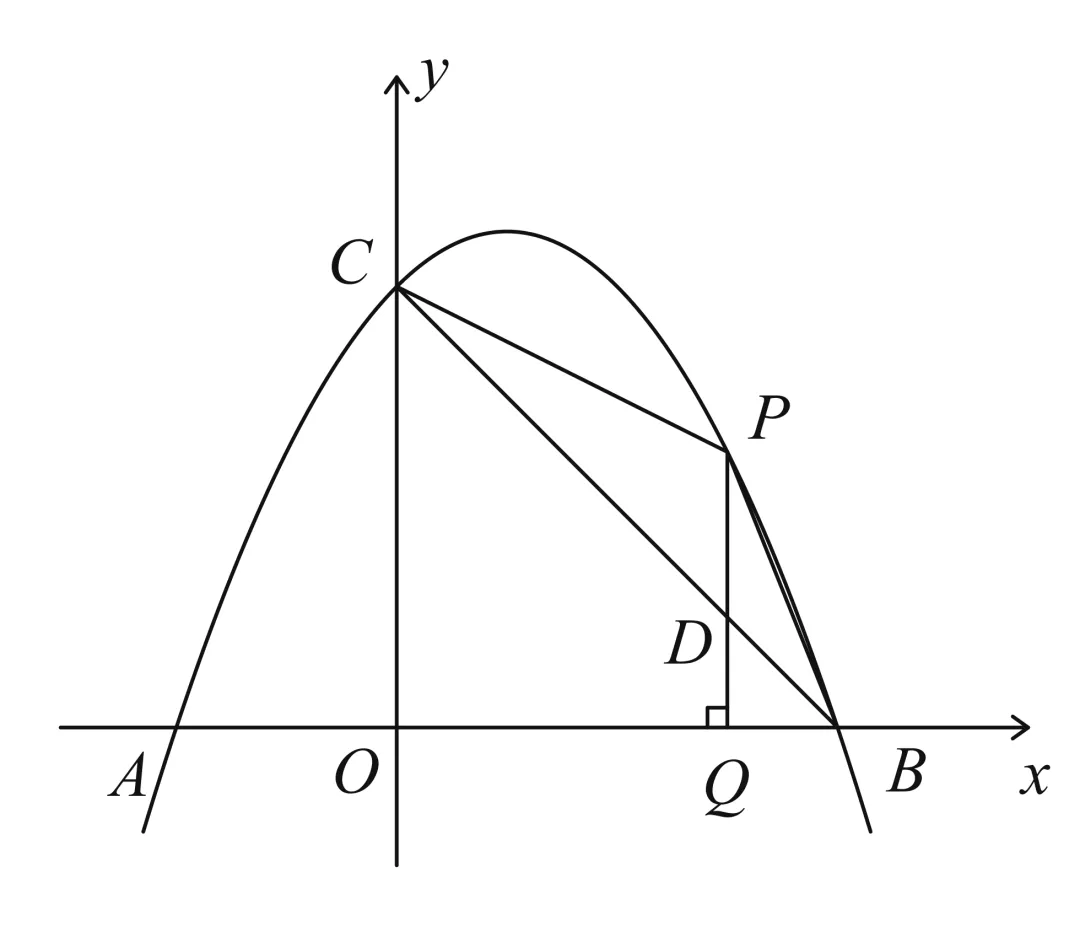

图1 按统一坐标构造，并核对连接关系后的学生题图（无最值剧透）
观察图1，有三个紧扣教研标准的细节值得留意：
继续以上述综合题为例。作图 Skill 内部将作图逻辑提炼为四步闭环 SOP，可以看到一张严谨的试卷图是如何从无到有构建的：

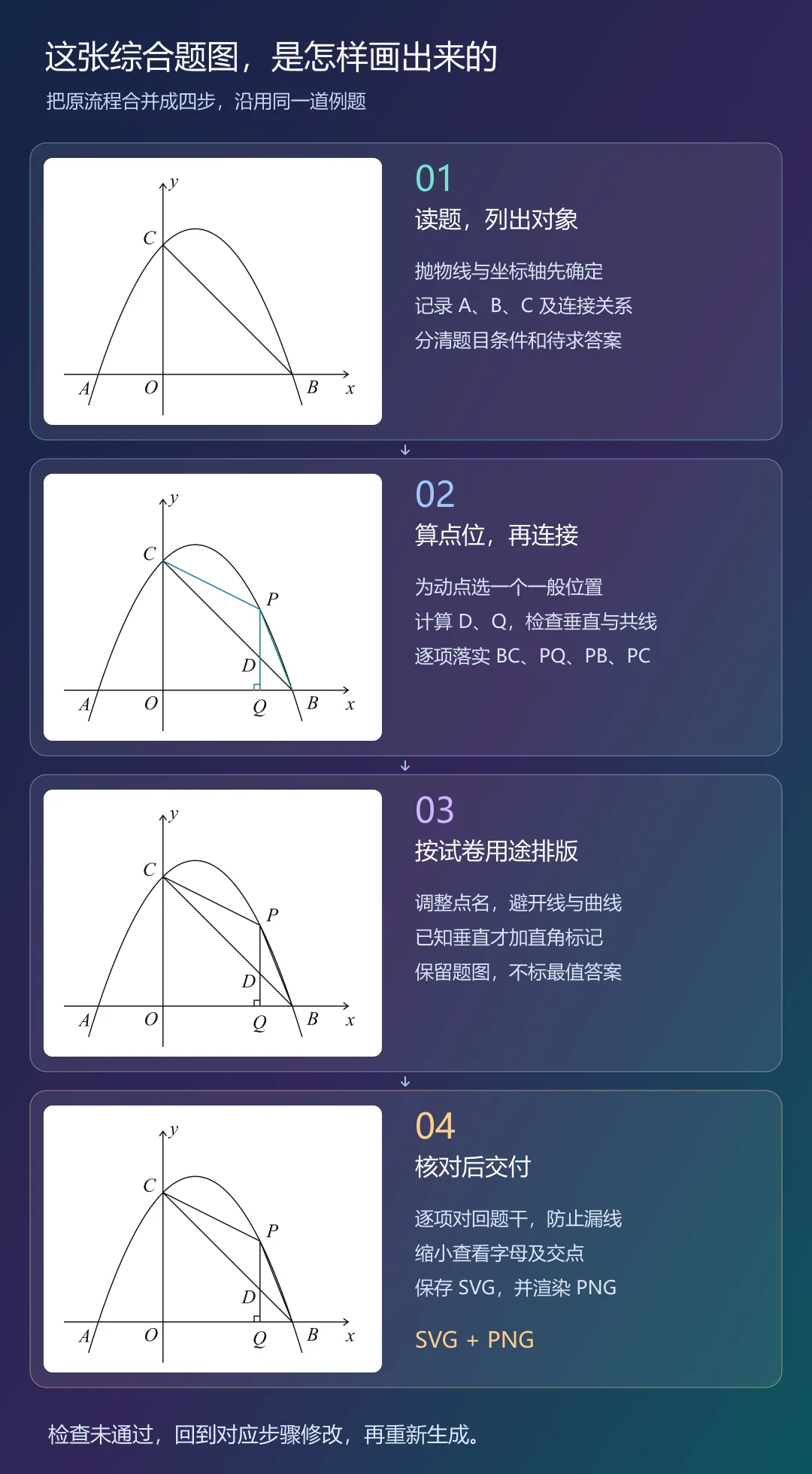

图2 几何作图 Skill 四步闭环流程（第二步蓝色仅为演示新增，成图为标准黑白）
自动解析题干语义，区分已知几何拓扑、动点区间与待求设问，将文字描述转化为标准图元清单（坐标轴、抛物线、直线系、交点拓扑）。
建立解析几何方程联立求解交点与垂足。为动点设定典型的一般性位置，确保 P、D、Q 铅垂共线且 D 落在线段 BC 上，从数学机理上避免特殊位置误导学生。
针对实际印卷需求调整视觉排版。点 D 临近三线交错，字母标签自动微调方位避免压线；点 B 紧贴抛物线交点，标签外扩避让。线宽与字号兼顾纸面印刷缩放，确保小图依然清晰锐利。
将成图带回原始题干逐条核对，核验是否漏线、是否有重叠遮挡、几何约束是否自洽。验证通过后交付 SVG 矢量源文件与高质量 PNG 图像。
在底层实现上，函数与复杂解析几何通过确定性计算引擎精准绘制，平面几何基础图形则依托严密的几何作图管线，全流程均执行严格的题意比对与版面质检。
除二次函数综合题外，这里整理了 24 张涵盖初中平面几何各知识模块的实测样图，供老师们直观评估作图效果。正式配题时，图中的几何尺度与线型均会严格依据具体题目定制：

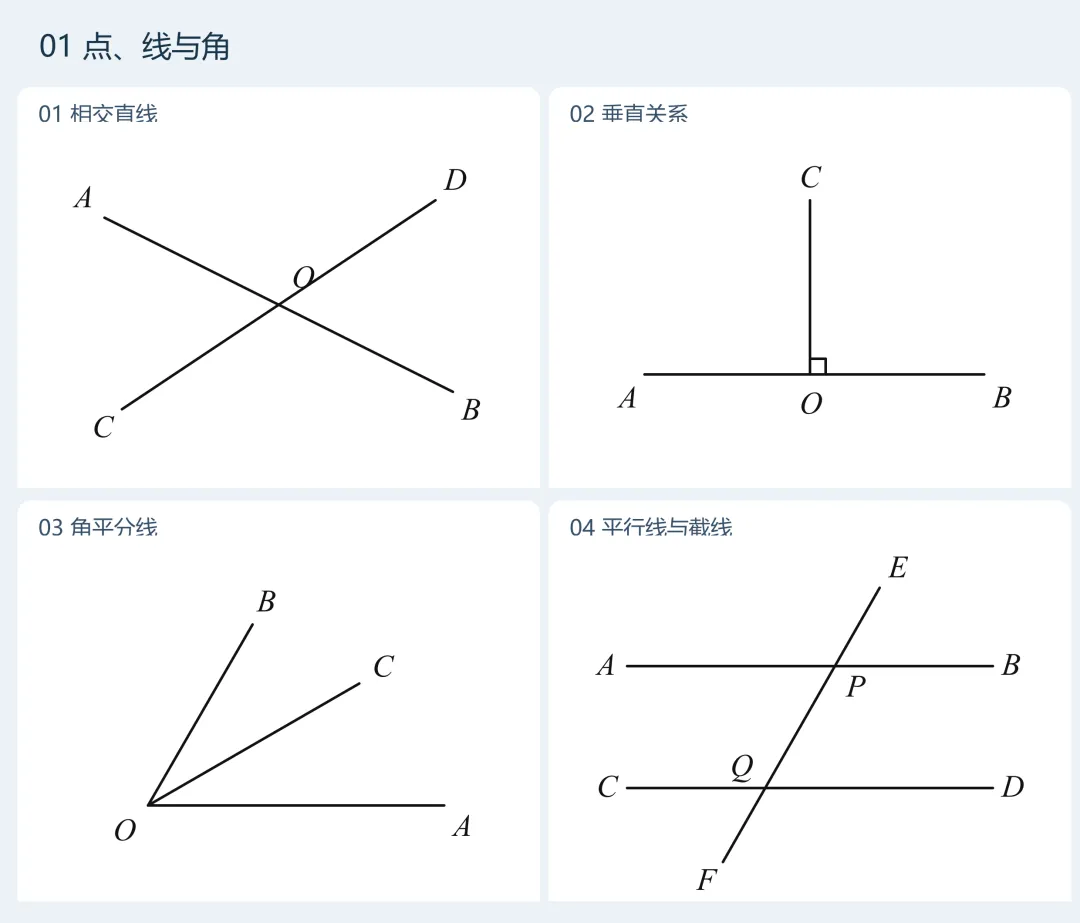

图3 相交直线、垂直关系、角平分线、平行线与截线
重点解决相交线与平行截线的标注问题。交点周围各半射线均分配标准点名，老师在备课与讲义中引用三字母角名（如 ∠ABC、∠1）时，指代清晰无歧义。

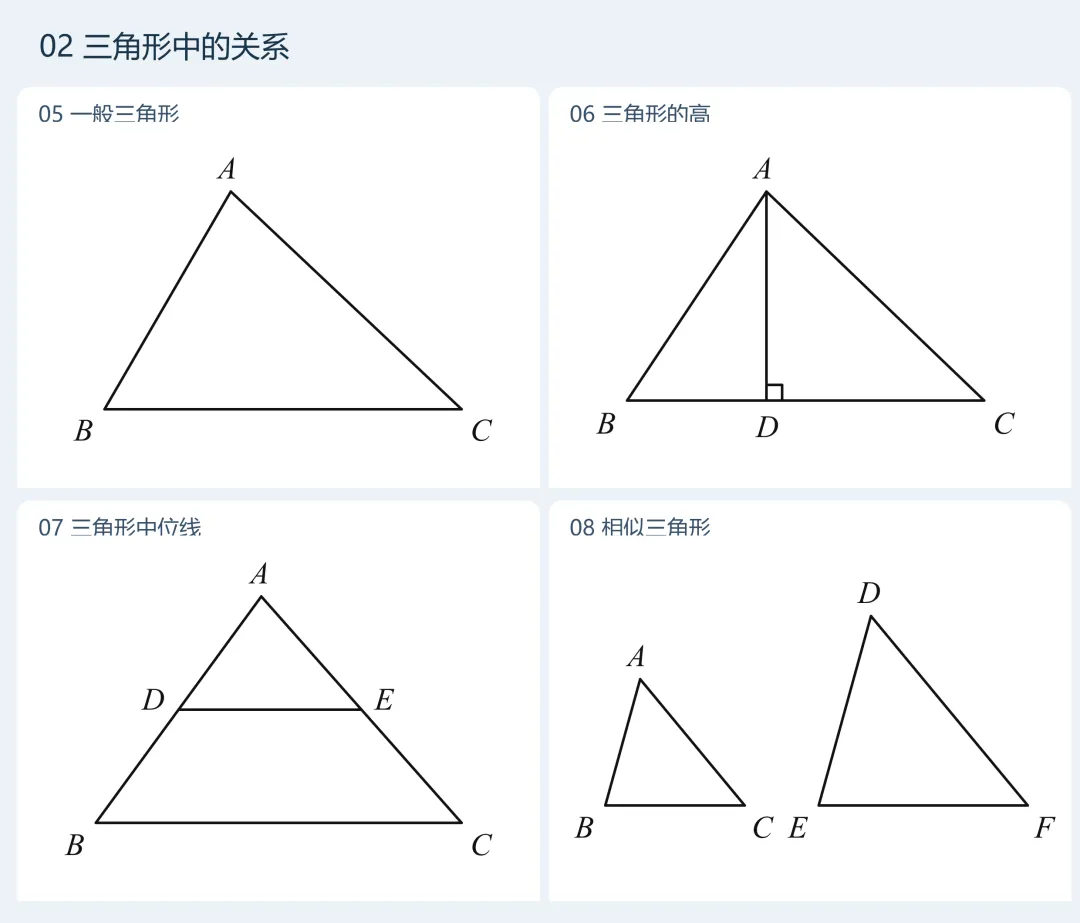

图4 一般三角形、三角形的高、中位线、相似三角形
三角形的高、中线、角平分线与相似对应关系均严格按几何定理绘制，辅助虚线规范统一，贴合主流初中教材与中考排版规约。

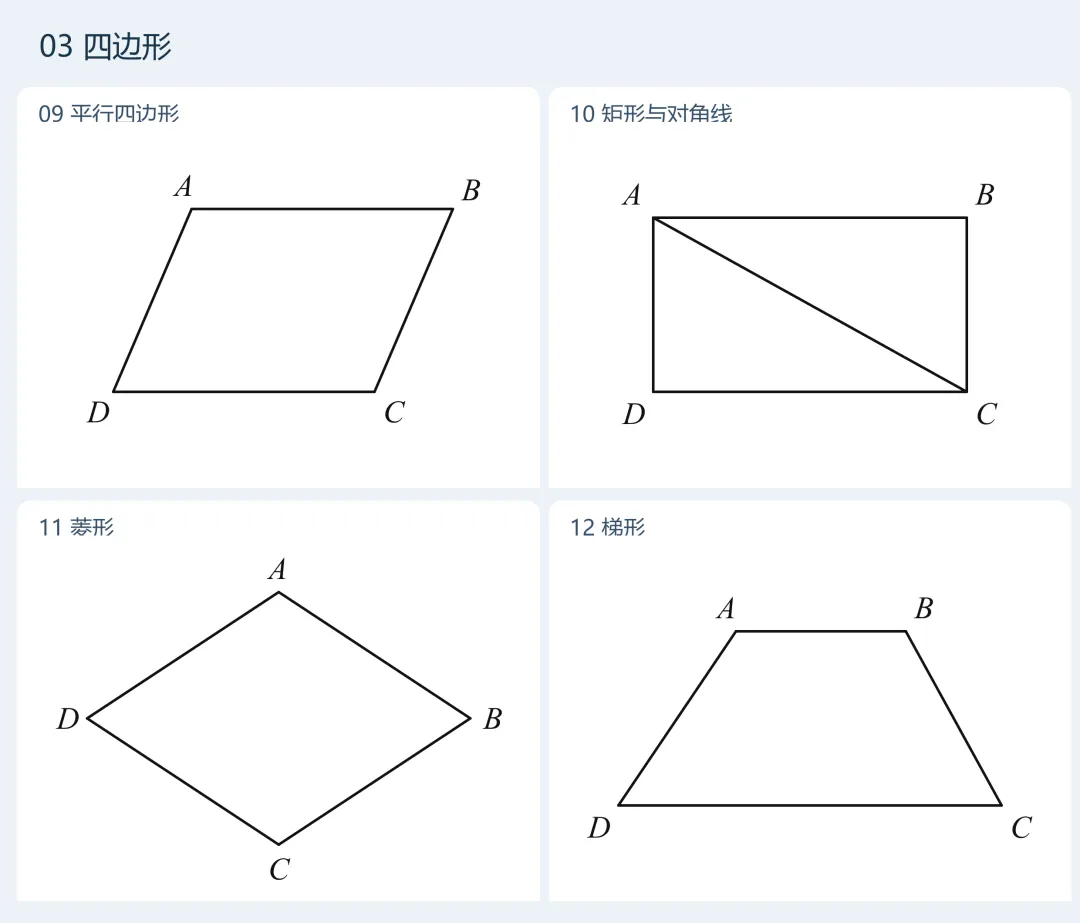

图5 平行四边形、矩形与对角线、菱形、梯形
严密校验平行、垂直及边长相等约束。矩形与菱形内部的对角线与交点拓扑清晰，内部线段排布舒展，无文字压盖现象。

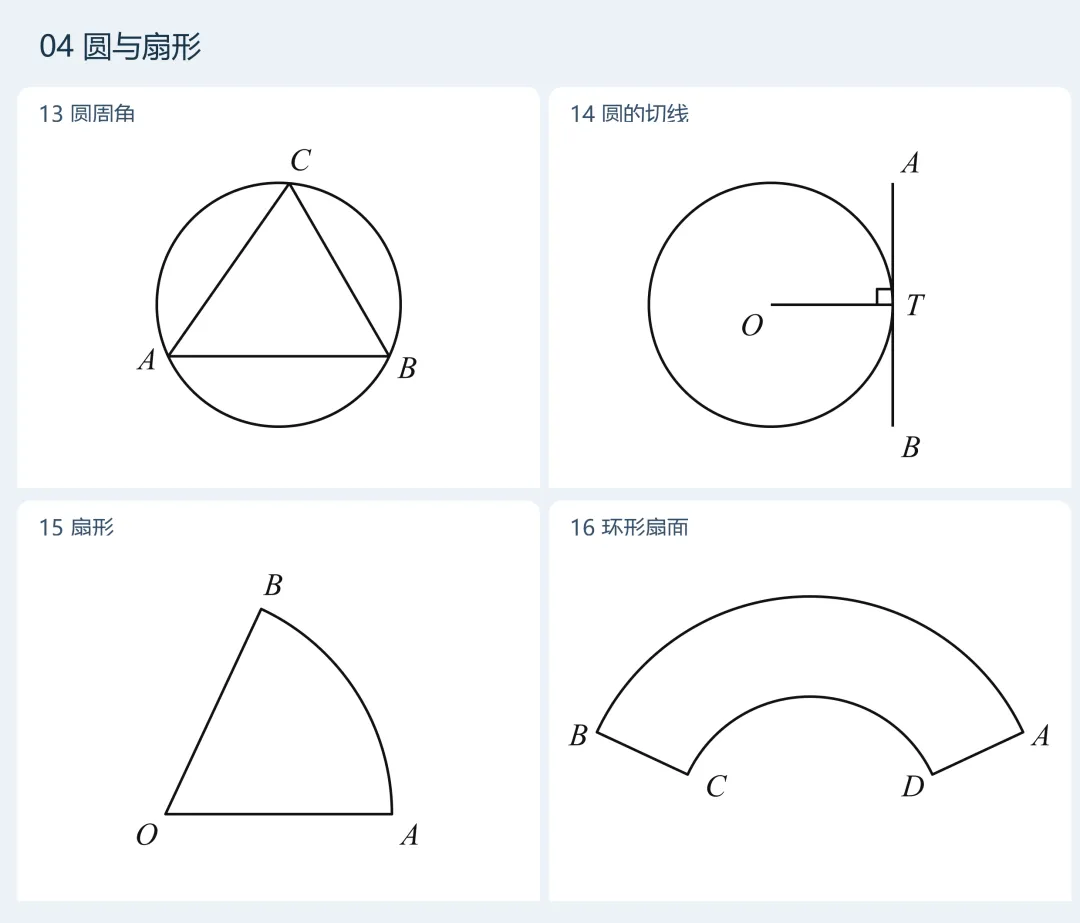

图6 圆周角、圆的切线、扇形、环形扇面
保证圆周角顶点精准落在圆上，切线在切点处与半径严丝合缝垂直；同心圆弧与环形扇面按实际几何比例渲染，弧度自然工整。

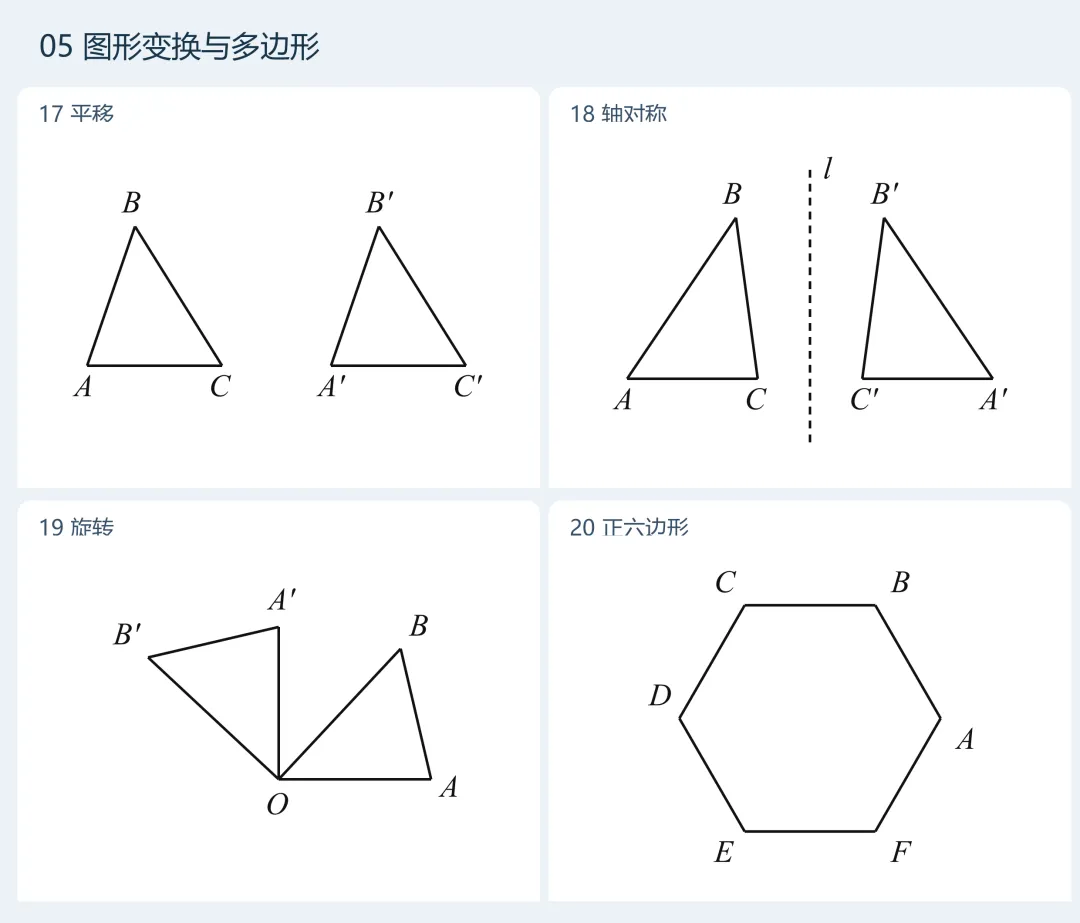

图7 平移、轴对称、旋转、正六边形
平移严格保证顶点位移向量一致；轴对称与旋转分别基于对称轴与旋转中心精准映射对应点，对应顶点命名规范有序。

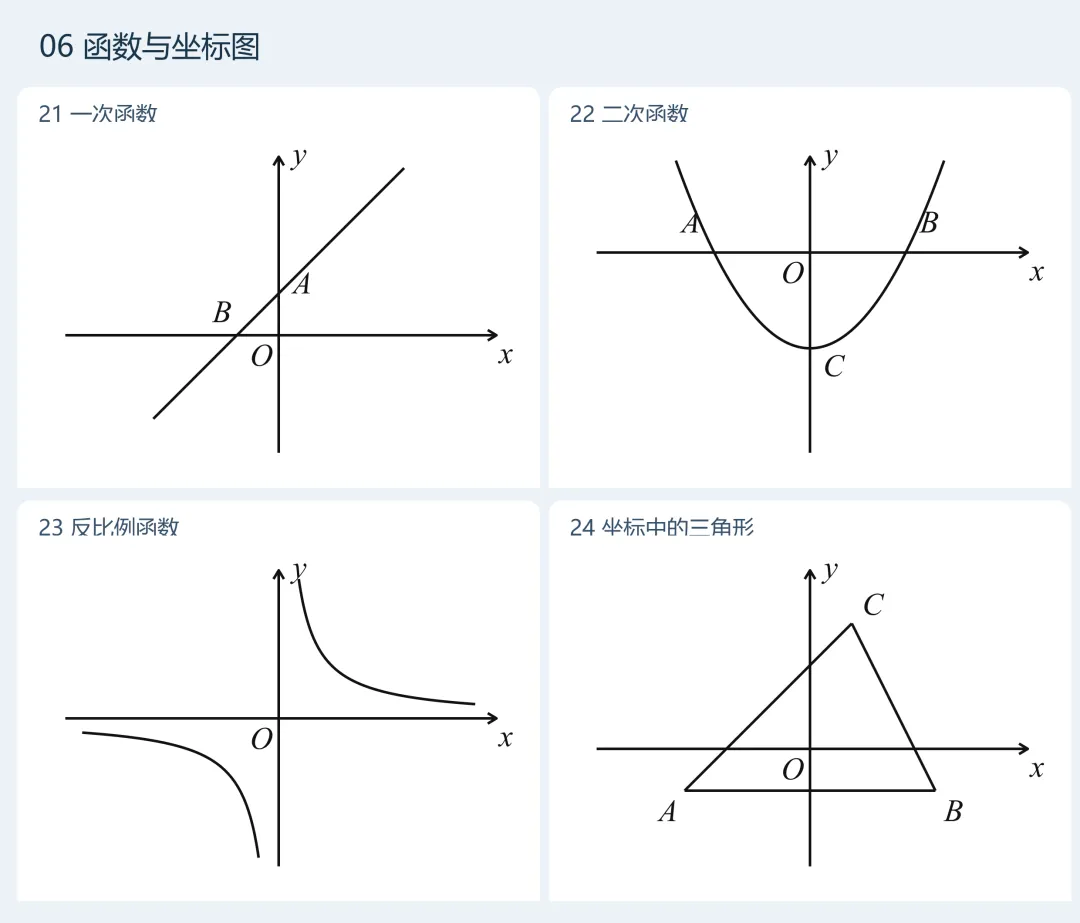

图8 一次函数、二次函数、反比例函数、坐标中的三角形
规范支持一次函数、反比例函数双曲线分支与二次函数抛物线。坐标刻度与比例尺真实统一，支持随时叠加几何动点与辅助割线。
整套流程的核心价值，是把出卷中枯燥、繁琐且极易出错的作图环节“工程化”，让老师把宝贵的教研精力真正聚焦在题目情境与设问逻辑本身。
老师在调用该 Skill 时，无需了解任何坐标换算或绘图代码，只需向 AI 输入完整题干，并简要交代出图要求。推荐使用以下指令结构：
任务：为初中数学题配图
题干：【粘贴完整的题目文字与条件】
类型：学生题图（不画辅助线、不标最值答案） / 教师讲义图（标明解题辅助线）
要求：试卷插图标准，提供 SVG 源码与 PNG 预览
欢迎各位初中数学同行在备课出卷时调用 draw-math-geometry-diagrams，拿手头正在推敲的题目试跑一张。如果在使用中遇到复杂构图需求或有排版优化建议，期待与大家深入交流探讨！
