东南大学真题讲解 · 第 1 期

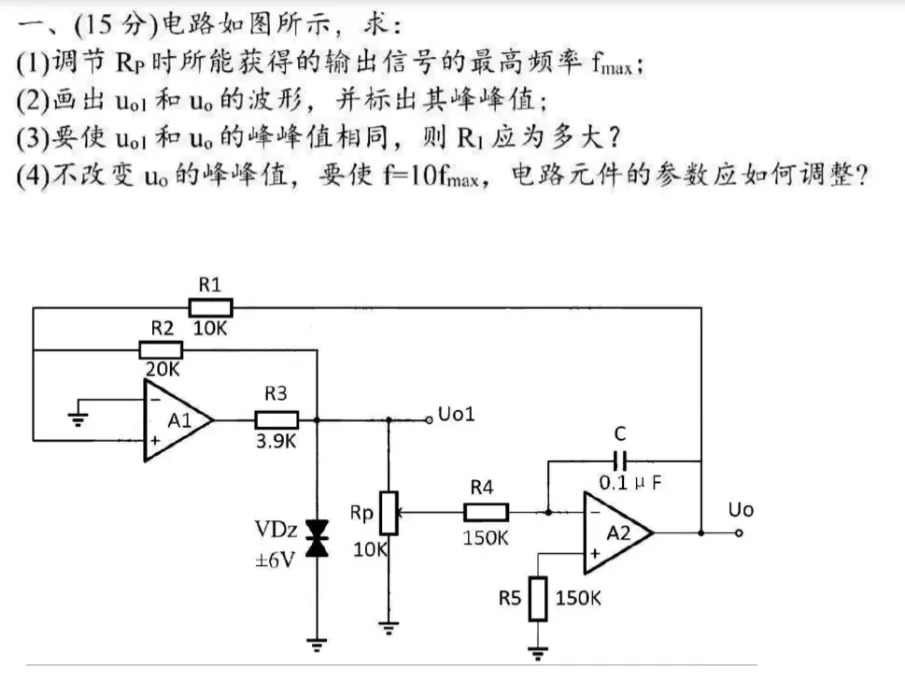

东南大学真题讲解 · 第 1 期一先看题
📌 这一题四问，本篇只拆第一问① 最高频率 fmax ← 本篇；② uo1、uo 的波形与峰值；③ 两峰值相同时 R1 该多大；④ 峰值不变、让 f = 10fmax 的参数调整。
后三问下一期接着讲 二这一问的干货 01先认电路：两块积木，各干一件事 A1反相端接地、同相端接 R1 与 R2 的分压网络，输出经 R3 接双向稳压管 → 滞回比较器，输出钳在 ±6V，产方波 uo1 A2输入电阻 + 反馈电容 → 反相积分器，方波进去、三角波 uo 出来；uo 再经 R1 送回比较器，两块互相"顶"就自己振起来了 ✅ 一句话记住比较器产方波，积分器把方波"磨"成三角波；三角波再回头决定比较器什么时候翻。 第 (1) 问就落在这句话的后半段上。 02求频率的两个"锚" 锚① 幅度方波峰值 ±UZ = ±6V；三角波峰值 ±(R1/R2)UZ = ±3V —— 一趟要走 6V。（这两个数也是下一问画波形的幅值，先记住） 锚② 速度积分电流 I = UZ/R，R 是被 RP 串进来的那部分加上 R4 —— 串得越多，电流越小，爬得越慢 📌 三角波幅值里没有 R、C这一点很关键：幅值由 R1/R2 和 UZ 说了算，频率才轮到 R、C 管。后面几问的陷阱就埋在这里。 03第 (1) 问：最高频率怎么定 T = 4C · R1R4R2C 是积分电容，R4 是积分输入电阻（RP 串入为 0 时的最小值） 代入R1R4/R2 = 10K × 150K ÷ 20K = 75K → T = 4 × 0.1μF × 75K = 30ms 第 (1) 问 · 答案 结论T = 30ms，fmax= 1/T ≈ 33.3Hz 取到最高频率的条件：RP 完全不串入，积分电阻取到最小值 R4 = 150K。 ⚠️ 这个旋钮是"往下压"的，不是"往上拉"的RP 只能把频率调低，33.3Hz 已经是天花板。另外 RP 只有 10K，而 R4 有 150K，可调范围其实很窄——所以题目才稳妥地问"最高频率"。 三举一反三：结论换个说法还认得吗
（5 个变式 · 先自己判一遍再看右边） 📌 这一问的三句话总结① 认电路——滞回比较器产方波，积分器磨出三角波；
② 定锚——方波 ±UZ、三角波 ±(R1/R2)UZ，积分电流 I = UZ/R；
③ 数时间——T = 4C·(R1R4/R2)，再倒出频率，RP 串入最少时频率最高。 四互动 + 下期预告 🔜 下期：第 (2)(3)(4) 问一次讲完uo1 和 uo 的波形怎么画才不丢分（顶点和跳变沿必须对齐）；两个峰值怎么扯上关系，R1 该是多少；还有"峰值不变、频率翻 10 倍"到底该动哪个元件。这一题的后三问，比第一问更值得琢磨。 🎯 模电系统课持续带练中 各大院校真题逐题讲透 · 强化阶段，我们一起把真题吃透 👉 想跟的同学，公众号菜单栏回复 "全程班" 模电数电姬清影 东南大学真题讲解系列 · 第 1 期 · 第 (1) 问
大家好，我是模电数电姬清影。
东南大学这套卷子的第一题，是一道 15 分的运放大题，一共四小问。今天先把第 (1) 问讲透——调节 RP 时，这个电路能输出的最高频率是多少。
这一问背后，是模电里出场率极高的 方波—三角波发生器（也叫函数信号发生器）。
后三问下一期接着讲
关注
重播 分享 赞
频率本质就是"三角波爬一趟要多久"，所以先把"走多远"和"走多快"两个量定下来：
RP 是个电位器，滑块把一部分电阻串进积分支路：串得越多，频率越低。所以最高频率出现在滑块滑到最上端、串入为 0Ω 的时候，此时积分电阻就是 R4 = 150K。
| 题目怎么变 | 频率怎么变 | 对应考点 |
|---|---|---|
| T 变 1/10，f 变 10 倍 | ||
| 同样 f 变 10 倍 | ||
| 频率一点不变，只是幅值变大 | ||
| 最高频率不变，但能调得更低 | ||
| T 变 20ms，f 升到 50Hz，同时幅值也变小 |
② 定锚——方波 ±UZ、三角波 ±(R1/R2)UZ，积分电流 I = UZ/R；
③ 数时间——T = 4C·(R1R4/R2)，再倒出频率，RP 串入最少时频率最高。
这一问最容易翻车的地方，是 RP 该往哪边调——好多人下意识觉得"电阻越大频率越高"，其实是反的。你当时是怎么判断的？评论区说说你的第一反应。
