贴片电阻和插件电阻有什么区别?看完这篇就明白

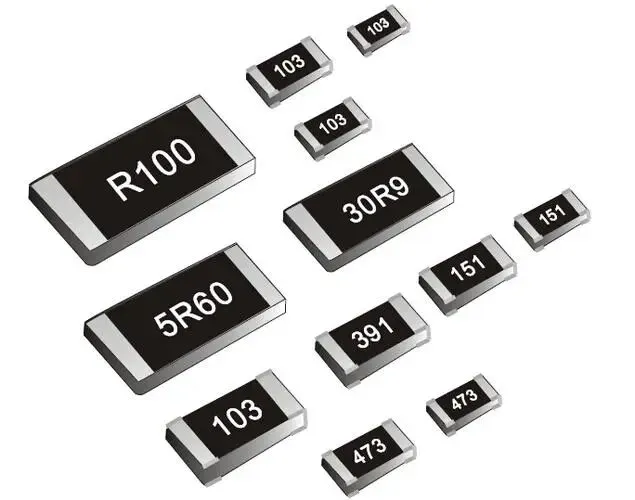

贴片电阻通常是扁平的小方块，两端有金属电极，直接焊接在电路板表面，因此也叫表面贴装电阻。它没有穿过电路板的长引脚。

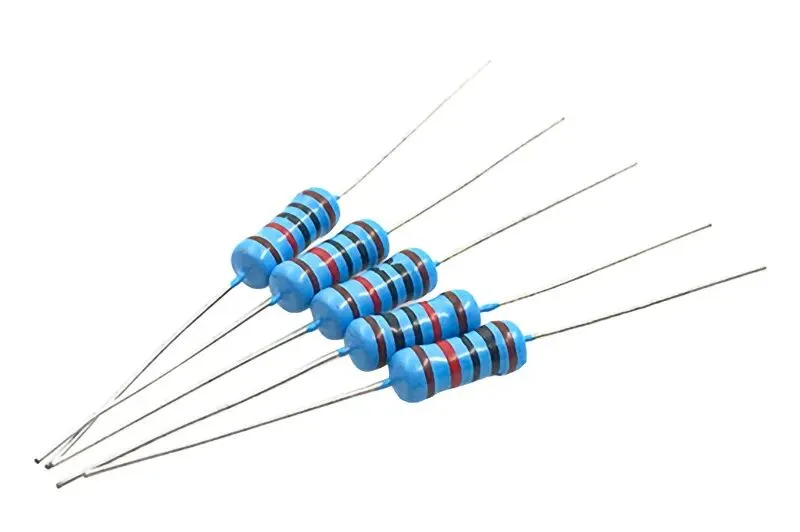

插件电阻通常带有较长的引脚。装配时，引脚穿过电路板上的孔，再在另一侧焊接固定，因此也常称为通孔电阻。常见的轴向插件电阻，外形像一根小圆柱，两端伸出引脚。

可以把电路板想成一面墙：贴片元件像贴在墙面上的装饰件；插件元件则像用钉子穿过墙体固定。这个比喻只说明安装方式，实际焊接与固定工艺要复杂得多。

贴片电阻安装在电路板表面，生产中通常由贴片机把元件放到焊盘上，再通过回流焊等工艺完成焊接。焊盘是电路板上用于连接元件的金属区域；回流焊则是通过加热使焊膏熔化、形成焊点的过程。

插件电阻则要先插入电路板的通孔，再进行焊接，常见方式包括波峰焊和手工焊接。

两者的生产流程不同：贴片工艺更适合密集、自动化的批量装配；插件元件通常需要预留孔位和引脚空间。

贴片电阻体积小、没有长引脚，便于在电路板两面布置元件，也更适合手机、智能手表、无线耳机等空间紧凑的产品。

常见贴片电阻尺寸会用“0201、0402、0603、0805”等代码表示。这里的代码通常采用英制尺寸标注，例如常见的英制0603约为1.6 mm × 0.8 mm，英制0805约为2.0 mm × 1.25 mm。选型时要注意：相同数字在不同标注体系下含义可能不同，应以产品规格书中的实际尺寸为准。

插件电阻通常占用更大的板面空间，还需要为引脚预留通孔。不过较大的元件本体和引脚结构，在某些场景下更方便手工焊接、替换或检查。

在大批量生产中，贴片电阻容易配合自动化贴装与焊接，适合元件数量多、产品尺寸受限的电路板。小型化产品中，贴片元件往往是主流选择。

插件电阻的引脚较长，手工操作相对直观。在维修或实验场景中，拆装某些插件元件可能更方便；但这并不意味着插件元件一定更容易维修，实际还要看电路板布局、焊接方式和元件位置。

此外，贴片元件尺寸越小，对贴装精度、焊盘设计和工艺控制的要求通常越高。生产中若焊盘、焊膏或焊接条件不合适，可能出现偏移、虚焊等问题。因此，元件本身的规格正确只是第一步，电路板设计和制造工艺也很重要。

有人会认为“插件电阻功率一定更大”或“贴片电阻都只能用在小电流电路”，这两种说法都不够准确。

电阻工作时会发热。常见的功率计算方式是：

P = I²R

或在已知电阻两端电压时使用：

P = V²/R

其中，P表示电阻消耗的功率，I表示流过电阻的电流，R表示电阻值，V表示电阻两端的电压。计算出的功耗需要与元件额定功率及实际使用条件比较。

电阻标注的额定功率通常不是在任何环境下都能不受限制地使用。环境温度、焊盘尺寸、铜箔面积、周围元件发热和散热条件，都会影响实际承受能力。贴片电阻也有不同尺寸、结构和功率等级；插件电阻同样有不同规格。具体能承受多少功率，应查看对应型号的规格书，而不能只按外形判断。

在多数基本电路中，贴片和插件电阻都可以完成限流、分压等任务，但能否互换，要看电路设计和元件参数。比如，电路板焊盘形状、安装空间、额定功率、耐压能力和散热条件都可能不同。

以LED指示灯为例，电阻可以用于限制流过LED的电流。若电阻值过小，电流可能偏大；若电阻功率选择不足，持续工作

1. 电阻值和精度

电阻值决定电路中的电流或电压关系。精度表示实际阻值与标称值允许的偏差范围。对误差敏感的检测、反馈电路，通常要特别关注精度要求。

2. 额定功率和工作环境

先估算电阻的实际功耗，再结合温度、散热和负载变化选择合适规格，并留出合理余量。不要只看型号尺寸就判断功率够不够。

3. 温度系数

温度系数表示温度变化时，阻值变化的程度。对精密测量或温度变化较大的设备，温度系数可能影响电路准确性。

4. 尺寸、焊盘和装配方式

贴片电阻要匹配封装尺寸与电路板焊盘；插件电阻则要确认引脚间距、孔径和安装空间。还要考虑生产设备和维修需求。

贴片电阻和插件电阻的基本电气功能相似，最大的差别在于安装方式和封装形态：贴片更适合小型化、自动化装配；插件在某些需要引脚固定、手工操作或特定结构的场景中仍有价值。

实际选型时，应先明确电路功能和工作条件，再核对阻值、精度、功率、温度系数与封装尺寸。对电阻来说，外形只是起点；规格匹配、焊接质量和使用环境，才共同决定它能否在电路中稳定工作。
