机械振动数据采集与处理实操指南:从选型安装到故障分析

    在工业生产、设备运维、机械研发领域，机械振动是反映设备运行状态的“晴雨表”。轴承磨损、齿轮松动、转子失衡、基座松动等绝大多数机械故障，都会提前通过振动信号表现出来。想要精准排查设备隐患、预判故障、优化机械性能，核心就在于精准采集振动数据+科学处理分析数据。

一、机械振动数据采集核心原理

    机械振动本质是机械设备零部件在平衡位置附近的往复周期性运动，振动数据采集，就是通过专业设备捕捉机械运行过程中的振动幅值、频率、相位、速度、加速度等核心参数，将无形的机械物理振动信号，转化为可识别、可存储、可分析的电信号、数字信号。

    整个采集流程遵循完整的信号转化逻辑，核心分为三步：

1. 物理信号感知

    机械设备运行产生振动，带动检测点位发生位移、速度、加速度变化，传感器实时感知这一物理振动变化，完成原始信号捕捉。

2. 信号转化传输

    传感器将捕捉到的机械物理振动信号，线性转化为电压、电流等模拟电信号，通过线缆或无线模块传输至数据采集设备。

3. 模数转换存储

     采集卡、数据记录仪等设备将连续的模拟信号，通过ADC模数转换技术转化为离散的数字信号，剔除无效干扰后，完成原始振动数据的存储与输出，为后续分析处理提供基础素材。

    核心采集逻辑：全程保证信号的真实性、完整性、实时性，杜绝信号失真、缺失、干扰，是后续数据分析精准度的核心前提。

二、振动采集传感器选型：按需选对，数据才精准

     传感器是振动采集的核心硬件，选型失误会直接导致数据偏差、无效采集。市面上主流振动传感器分为三类，适配不同设备、不同场景、不同检测需求，具体选型标准如下：

1. 加速度传感器（最常用）

    工作原理：基于压电效应，设备振动带动传感器内部压电晶体形变，产生对应电荷信号，转化为振动加速度数据。

    适配场景：高频振动检测、精密设备故障排查，比如电机、轴承、齿轮箱、高速运转机械设备。

    优势：灵敏度高、响应速度快、体积小巧、抗干扰能力强，可捕捉细微故障振动信号，是工业运维主流选型。

2. 速度传感器

    工作原理：利用电磁感应原理，通过线圈切割磁感线，将振动速度转化为感应电压信号。

    适配场景：中低频振动检测、大型稳态设备监测，比如风机、水泵、大型机床、发电机组。

    优势：稳定性强、低频性能好、无需额外供电，适合长期在线监测；缺点是高频信号捕捉能力较弱。

3. 位移传感器（涡流传感器）

     工作原理：通过涡流感应检测设备转轴、金属部件的振动位移、径向跳动量。

    适配场景：旋转机械轴系监测，比如汽轮机、压缩机、主轴振动检测。

    优势：非接触式检测，无磨损、不影响设备运行，精准检测轴系微小位移振动。

✅ 传感器选型核心原则

    ①按振动频率选型：高频选加速度传感器、中频选速度传感器、低频位移监测选涡流传感器；

    ②按设备场景选型：精密故障检测用加速度传感器、大型设备在线监测用速度传感器、轴系专项监测用位移传感器；

    ③兼顾环境适配：高温、潮湿、粉尘场景优先选工业防爆、防水防尘传感器。

三、传感器安装规范：决定采集数据的有效性

    很多时候数据失真、干扰大，并非设备问题，而是安装不规范。正确的安装方式，能最大程度保留原始振动信号，减少误差。

1. 安装点位选择

    优先选择设备振动传递最直接、刚性最强的位置，如轴承座、机壳刚性部位、基座固定点；避开壳体薄弱位置、通风口、拼接缝隙，防止信号衰减、失真。

2. 安装方式规范

     工业精准检测优先采用螺栓固定，贴合度最高、信号损耗最小；临时检测可采用磁吸式、胶水粘贴，需保证传感器与设备表面无松动、无间隙。

3. 安装方向要求

    根据检测需求确定轴向、径向、水平、垂直方向，单次固定检测需保持方向统一，避免多维度信号混杂，导致数据混乱。

4. 线路布置要求

    信号线远离动力电缆、高压设备，避免电磁干扰；线路固定牢固，防止设备振动带动线缆晃动产生杂波信号。

四、振动数据全套处理流程：从原始数据到有效分析数据

    现场采集的原始振动数据，包含大量噪声、干扰、无效信号，无法直接用于故障分析和状态判断，必须经过预处理、降噪、变换、提取、分析五大核心步骤处理。

1. 数据预处理：剔除无效数据

     原始数据中存在大量异常值、缺失值、突变干扰数据（人员触碰、设备启停波动、环境干扰导致）。预处理阶段通过数据清洗，删除超限异常数据、补齐合规缺失数据、截取设备稳态运行数据，剔除启停、空载等无效工况数据。

2. 数据降噪：去除环境与设备干扰

    工业现场的电磁干扰、环境振动、设备共振会产生大量噪声信号，掩盖真实故障信号。常用降噪方式包括：均值滤波、中值滤波、卡尔曼滤波、小波降噪，在保留有效振动特征信号的前提下，最大化过滤杂波噪声。

3. 信号变换：时域转频域，挖掘隐藏特征

    原始振动数据为时域信号，只能直观看到振动幅值随时间的变化，无法识别故障频率特征。通过FFT快速傅里叶变换，将时域信号转化为频域信号，拆分出不同频率的振动分量，精准定位异常振动对应的设备零部件故障。

4. 特征参数提取：量化振动状态

    从处理后的信号中提取核心特征参数，作为设备状态判断依据：

    • 时域特征：峰值、有效值、均值、峭度、波形因子、脉冲因子；

    • 频域特征：主频、倍频、幅值谱、功率谱密度；

    通过参数量化，可直观判断振动强弱、故障类型、故障严重程度。

5. 数据拟合与分析：故障判定与状态评估

    将提取的特征参数与设备标准阈值、历史运行数据、行业规范数据对比，完成设备状态评估：区分正常振动、轻微异常、严重故障，同时结合数据变化趋势，预判设备老化、故障发展规律。

五、配套实操设备：振动测试实验台

    我司实验台高度还原工业真实工况，可精准模拟轴承磨损、齿轮故障、转子不平衡、基座松动、结构共振等常见机械故障，完整复现现场振动信号特征。设备支持加速度、速度、涡流位移等主流传感器适配，实现多维度、多点位同步采集；配套测控分析软件可实时完成时域/频域变换、频谱分析、故障特征提取及数据存储导出，覆盖"故障模拟—数据采集—分析诊断—复盘总结"全流程闭环实训，助力操作人员系统掌握振动检测与故障诊断核心技能。

    例：HZXT-008型实验台是本公司针对高等院校及科研院所中的转子动力学及相关课程开发的一款多功能专业性实验设备。

    1、系统组成

     本实验系统由平台底板、伺服电机、安装支架、直钢轴、滚动轴承座、可调位移平台、行星齿轮箱、联轴器、转矩加载系统、试验台控制系统等组成。

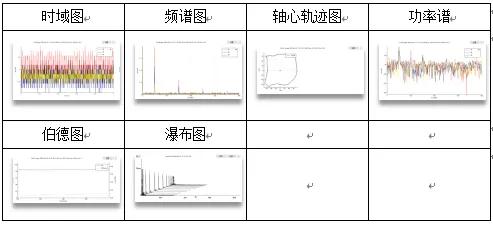

     配套数据采集系统及专业分析软件，提供时域图、频谱图等丰富分析功能，为从事转子动力学及相关课题研究的人员提供了一个良好的实验分析环境。

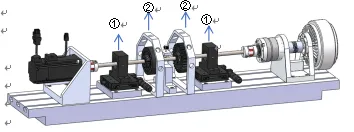

2、测点分布

① 滚动轴承座可灵活布置加速度传感器测量振动值

② 传感器安装支架可灵活布置电涡流传感器测量位移振动值

3、应用优势

    我司实现了实验台+传感器+分析软件一体化配套，所有硬件设备完全契合前文的采集规范与数据处理流程：从传感器规范安装、信号采集传输、数据清洗降噪，到时域频域转换、故障特征提取，整套实操流程与工业现场完全一致。使用者可依托成套设备，从零掌握机械振动数据采集与处理全流程技术，真正实现理论吃透、实操落地、上岗即用。
