经典溶剂化变色染料 BM 的机制计算与可复现账本

摘要：Brooker's merocyanine（BM，MOED）是 1951 年报道的负向溶剂化变色染料，极性越大吸收越蓝：氯仿中 618 nm，水中 442 nm。本工作在单机上以五层计算考察其机制：基态几何与电荷（r2SCAN-3c 几何、B3LYP/def2-TZVP Hirshfeld 电荷）、激发态（CAM-B3LYP 与 WB97X-D3 的 TDDFT，LR-CPCM 非平衡）、NMR 屏蔽（B3LYP/def2-TZVPP 与 revTPSS/pcSseg-1 双协议，硝基甲烷标尺）、显式氢键团簇，并以 2-propanol 与 pyridine 为对照溶剂、ma-def2-TZVP 作弥散抽查。全部 148 个作业记账执行。结果：七个溶剂的 S1 计算序列与实验排序一致；IFCT 显示 S1 为氧端向吡啶端的电荷转移（净转移 0.19–0.26 e，CT% 68–70）；羰基 O 位单个氢键使 δ(¹⁵N) 向吡啶鎓端移动 3.7–4.3 ppm、δ(¹³C=O) 上场 0.9–1.6 ppm、S1 蓝移 6–12 nm，各自闭合对应实验缺口的约五分之一到四分之一，且两位点效应可加。机制结论：极性溶剂与 O 位氢键通过稳定电荷分离的共振描述产生蓝移。计算流程无人值守，过程由账本记录。

关键词：溶剂化变色；Brooker's merocyanine；TDDFT；IFCT；NMR 屏蔽；显式氢键；作业账本

1. 引言

1.1 染料出身

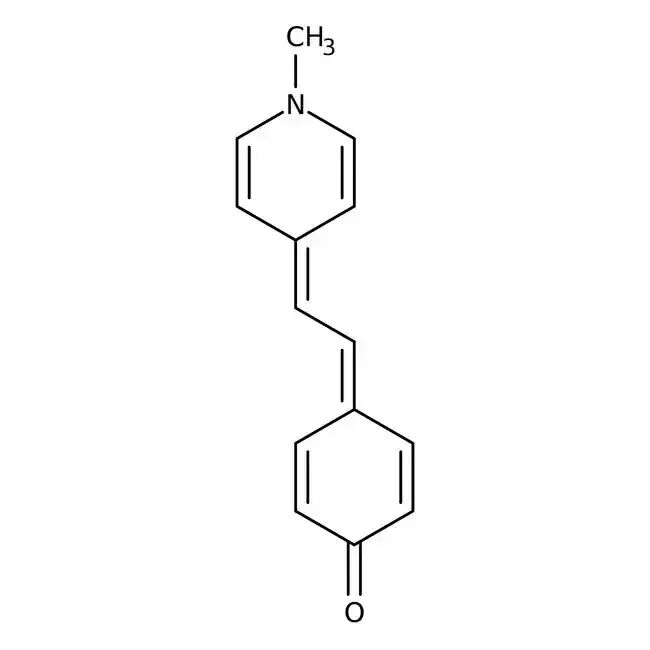

1951 年，Brooker 与同事在柯达公司的菁染料系列研究（"Studies in the Cyanine Dye Series"）第 XI 篇中系统报道了 merocyanine 类染料[1]；同期的 "Color and Constitution" 第 XI 篇提出，p-羟基苯乙烯基两性离子染料可以用作溶剂极性的指示剂[2]。其中 1-methyl-4-[(oxocyclohexadienylidene)ethylidene]-1,4-dihydropyridine（俗称 Brooker's merocyanine，文献中亦称 MOED，CAS 23302-83-2）后来成为这类探针中被研究最多的代表。原始报道已记录了它的负向溶剂化变色：从吡啶到水，吸收峰蓝移 161 nm[2]。

1.2 合成与物种

BM 的合成两步完成：4-甲基吡啶经碘甲烷甲基化得 1,4-二甲基吡啶碘盐；后者与 4-羟基苯甲醛在弱碱催化下缩合、经分子内脱水得到染料[7]。近年报道了微波辅助的变体（无水乙醇、哌啶催化，毫摩尔级投料）[5]。BM 晶体以二水合物与三水合物形式存在，单晶结构显示羰基氧参与 O–H···O 氢键网络[8]。在水溶液中，O-质子化物种与两性离子之间的平衡使"水中"的实验吸收值带有一个解释前提：中性水中主要吸收来自 O-质子化物种，加碱去质子化后才是两性离子[6]。这为任何"水中"的计算设定了物种解释的边界。

1.3 应用谱系

作为极性指示剂，BM 的吸收波长与 Reichardt ET(30) 标度相关良好[5]，这一点被用于溶剂极性的比色测量与课堂演示：分层萃取实验与中学 hands-on 活动都以其颜色变化演示"极性"这一抽象量[6]。它的荧光量子产率低于 10%，甲醇中荧光寿命约 230 ps，激发态主要通过非辐射途径衰减[8]。就染料家族而言，merocyanines 在非线性光学材料与光敏体系中也有持续的应用研究[9]。

1.4 计算现状与本工作的设计

此前的研究奠定了两条基线。Morley 等的 ab initio 研究提出，质子溶剂通过羰基氧的氢键稳定两性离子式描述[3]。Tanaka 等的系统性 TDDFT 计算表明，溶剂化变色位移的再现需要显式溶剂处理，单独的连续介质模型不足以定量描述[4]。Afri 等则以 ¹⁵N 位移为工具，用两个模型分子建立了共振特征的实验描述符[5]。

定量分账还需要一套分解工具。本工作使用三类：其一，片段电荷给出基态的电荷分布；其二，Multiwfn 的 IFCT（interfragment charge transfer，片段间电荷转移）分析把一个激发态分解为两个互补的部分——片段间电子转移（记为 CT(%)，占总激发的百分比）与片段内电子重新分布（记为 LE(%)），空穴-电子分析另行给出空穴与电子的质心距离等电荷转移长度指标[11]；其三，¹⁵N 位移可以借助两个模型分子（pyridinium 型与酰胺型各取其一）内插成共振特征的描述符[5]。

遗留的问题因此可以表述为一个分账：连续介质模型解释多少、显式氢键补足多少，两条线各自贡献的比例缺少直接的对账。本工作按五层组织计算，对每一层做定量归因：层 1，基态几何与偶极随溶剂如何变化；层 2，片段电荷如何分布；层 3，S1 的电荷转移方向与幅度；层 4，¹⁵N/¹³C 屏蔽趋势能否与实验 NMR 对账；层 5，显式氢键闭合多少实验缺口。对照溶剂（2-propanol、pyridine）与弥散基组抽查用于稳健性检验。全部计算由账本记录并无人值守执行（第 5 节）。

2. 计算方法

2.1 分子与片段

BM 的原子连通性取自 PubChem CID 258436；起始几何由 RDKit ETKDGv3（固定种子）加 MMFF94s 生成，并校验了共轭骨架的平面性（重原子面外偏差 RMS 0.015 Å）与桥链的 E,E-s-trans 取向。片段按化学功能分三组、覆盖全部 29 个原子：吡啶侧（N-甲基吡啶环与 N-CH₃，14 原子）、亚乙基桥（4 原子）、氧侧（环己二烯酮与羰基氧，11 原子）。同一分组用于电荷加和与 IFCT。

本文中"两性离子式 / 中性醌式"两种共振描述仅作为解读语言使用；所有结论基于偶极、片段 Hirshfeld 电荷、IFCT 电子转移、NMR 位移与 λmax 五类可观测量的比较，不报告任何共振布居。

2.2 五层协议

各层协议见表 1。层 3 与层 4 各设双协议交叉验证；层 3 另对氯仿与水以 ma-def2-TZVP（AutoAux）作弥散抽查。层 4 的位移按 δ = σ(参考) − σ(样品) 在同协议内作差：参考物 TMS（¹H/¹³C）与硝基甲烷（¹⁵N）按与样品完全相同的协议和溶剂重算，绝不跨协议混用。层 5 的团簇布点为：单个水/甲醇/乙醇分子置于羰基 O 位（手工定向 O–H···O）或吡啶鎓端（GFN2-XTB 静电对接产物），经 GFN2-XTB/ALPB 预优化后，以层 1–3 的同协议全套重算。

表 1 五层计算协议（单机 14 核，作业串行执行）

软件：ORCA 6.1.1[10]、Multiwfn 2026.9.20[11]。共 148 个作业，全部由账本文件记录并串行执行。

2.3 观测量与对标

NMR 位移的实验值取自 Afri 等的 DMSO-d₆/CD₃CN/CD₃OD/D₂O 数据[5]；吸收波长取自经典溶剂色表（水 442、乙醇 510、丙酮 577、DMSO 572、吡啶 603、氯仿 618 nm；2-propanol 545 nm）[2]。需要说明两点口径：其一，实验 NMR 的溶剂为氘代试剂（CD₃OD 与本文的乙醇不是同一分子，D₂O 中 BM 的质子化状态有歧义），因此 NMR 的对照以趋势为主；其二，丙酮与 DMSO 未纳入层 4（原始设计即限定四溶剂），正文随表 6 注明，不是遗漏。

3. 结果与讨论

3.1 基态：连续介质放大电荷分离

基态偶极随溶剂极性上升后在高端饱和：气相 16.13 D，氯仿 25.73 D，丙酮 29.50 D、DMSO 30.23 D、乙醇 29.73 D、水 30.46 D。Hirshfeld 电荷给出同一图像的原子级版本（表 2）：羰基氧的电荷从氯仿的 −0.417 移到水的 −0.465，吡啶侧片段净电荷 +0.50 → +0.60，氧侧 −0.49 → −0.60，桥保持近中性。偶极与片段电荷两条线索一致：连续介质极化沿分子长轴放大电荷分离，且在高极性端饱和。饱和本身是一条证据——它与后文两条观察（激发蓝移幅度有限、NMR 质子特异性位移缺失）共同指向：极性差异之外的因素要靠连续介质之外的处理来解释。

表 2 基态 Hirshfeld 电荷（B3LYP-D3(BJ)/def2-TZVP，CPCM）

3.2 激发态：S1 是氧端向吡啶端的电荷转移亮态

S1 计算序列与实验排序一致（表 3）：CAM-B3LYP 从氯仿 452.7 nm 到水 430.8 nm，实验为 618 → 442 nm；两个泛函逐溶剂相差不超过 4 nm。绝对值系统性偏蓝 0.5–0.7 eV，来源包括高 HF 交换成分、LR-CPCM 非平衡方案与特异溶剂化的缺失[4]；本文据此只比较趋势与差分，不将绝对波长直接对照实验。

表 3 S1 吸收波长（nm；括号内为振子强度）

IFCT 将 S1 的电子转移定量化（表 4）：激发时约 0.19–0.26 个电子从氧侧净转移到吡啶侧，CT(%) 67.9–70.4、LE(%) 29.6–32.1（CT(%) 为片段间电子转移占总激发的百分比，LE(%) 为片段内电子重新分布，二者互补，见 1.4 节）。空穴 51–55% 位于氧侧、电子 51–55% 位于吡啶侧。空穴-电子分析给出同一图像的几何版本：五个溶剂的空穴与电子质心距离 D 从氯仿 1.48 Å 单调增至水 2.09 Å——电荷转移长度随极性增长（氯仿：Sm 0.408、Sr 0.669）。S1 是一支以电荷转移为主的亮态（f ≈ 1.7–2.1）。

表 4 IFCT：S1 的片段电子转移（CAM-B3LYP，Mulliken-like 划分）

各溶剂的完整 IFCT 矩阵、片段空穴/电子贡献与净转移明细见 out_mwfn 目录与 tier_bmfn_summary.md。

3.3 NMR：¹⁵N 两点标尺与质子溶剂的缺口

δ(¹⁵N) 按硝基甲烷标尺、同协议作差（表 5）。B 协议（revTPSS/pcSseg-1）与实验吻合最好：DMSO 中计算 −211.5，实验 −211.0 ppm，相差 0.5 ppm。A 协议（B3LYP/def2-TZVPP）整体偏负约 27 ppm，属方法学系统差，不影响溶剂间趋势。

表 5 δ(¹⁵N)（ppm，硝基甲烷标尺）

为把 δ(¹⁵N) 转成共振描述符，本文同协议计算了两个模型分子的 NMR：1,4-二甲基吡啶鎓阳离子（吡啶鎓端锚点）与 1-甲基-4(1H)-吡啶酮（中性 VA 端锚点）。计算锚点的内插给出 %VA 描述符：氯仿 75.6%，极性溶剂 60–62%（双协议几乎相同）。若把计算的 BM 位移放到 Afri 的实验锚点上，DMSO 得 45.3%，与其按同一方法从实测位移内插的 44% 接近。%VA 的绝对值对锚点选择敏感（同一计算值，用计算锚点得 63%，用实验锚点得 45%），本文只使用溶剂间趋势：从氯仿到极性溶剂，约下降 13 个百分点，方向为"极性环境降低中性醌式描述的权重"。

质子溶剂的特异性位移在连续介质中缺位：实验 DMSO→水移动 17.1 ppm，计算仅 0.4–0.5 ppm（两协议一致）。这一缺口由 3.4 节的显式氢键层处理。

3.4 显式氢键：特异效应的分账

在羰基 O 位放置单个水/甲醇/乙醇分子（手工定向 O–H···O），经 GFN2-XTB 预优化与 r2SCAN-3c/CPCM 全优化后，三个团簇均为强氢键极小点：O···O 2.69–2.72 Å，H···O 1.70–1.72 Å，角 175–177°，频率无虚频，未发生质子转移。C=O 键长仅在 O 位团簇中伸长 0.011–0.013 Å（酚盐化方向），N 端接触团簇几乎不变（≤0.001 Å）——位点特异性可以直接测量。

O 位氢键在三个独立观测量上产生同向位移（表 6）：δ(¹⁵N) +3.7 ~ +4.3 ppm（向吡啶鎓端），δ(¹³C=O) −0.9 ~ −1.6 ppm（上场，酚盐化方向），S1 蓝移 6.2–11.5 nm。以各自的实验缺口为分母（¹⁵N 17.1 ppm、¹³C=O 8.4 ppm、λmax 质子缺口 ~68 nm），单个显式氢键闭合约 17–25%。双水团簇（O 位 + N 端各一水）给出可加性检验：Δδ(¹⁵N)(双水) = 5.67 / 5.72 ppm（A/B 协议），与单水之和（5.68 / 5.74）相差不超过 0.08 ppm——两位点独立、无可测合作性。N 端接触本身是弱效应：GFN2-XTB 静电对接的产物在 DFT 弛豫后部分漂移，Δδ(¹⁵N) 仅为 −0.3 ~ +2.1 ppm。这也解释了对接算法的行为——它优化的是离子-偶极静电，不是氢键，因此不会自发把溶剂放到 O 位。

表 6 显式氢键的位移与缺口闭合（双协议平均方向一致，此处列 A/B 两协议区间）

综合 3.3–3.4：单个 O 位显式氢键承担特异溶剂化效应的约五分之一到四分之一，剩余部分归第一溶剂壳层的其余分子与系综分布。O 位氢键是质子溶剂特异位移的主导来源——这一判断在 ¹⁵N、¹³C 与 λmax 三个观测量上方向一致。

3.5 对照溶剂与稳健性

2-propanol 与 pyridine 的 S1 落在主序列的预期位置（表 3）：计算 CAM 值 438.4 与 451.0 nm，实验 545 与 603 nm。pyridine 是计算序列的最红端之一，与其低极性非质子的对照角色一致；2-propanol 落在乙醇与 DMSO 之间，符合"位阻质子醇"的定位。弥散基组抽查（ma-def2-TZVP，氯仿与水）：S1 红移 +2.1 ~ +5.0 nm，双泛函、双溶剂方向与幅度一致，全部排序与结论不变。双协议 NMR 的差分（表 5）与双泛函 TDDFT 的差分（表 3）共同表明：本文引用的溶剂间趋势均对方法选择稳健。

3.6 局限

四点。其一，TDDFT 绝对激发能偏蓝 0.5–0.7 eV，本文的比较全部建立在差分与排序上，绝对波长不可直接对照实验。其二，连续介质加单个显式氢键只闭合特异效应缺口的约四分之一，完整的定量描述需要第一溶剂壳层的多分子构型系综。其三，%VA 描述符对锚点选择敏感，本文只用趋势，不用绝对占比。其四，水溶液中的物种问题（O-质子化与两性离子间的平衡）在团簇计算中未自发出现质子转移，但系综中的质子化分数仍可能影响 D₂O 实验 ¹⁵N 值的解释。

4. 结论

BM 的负向溶剂化变色在五个独立观测量上得到方向一致的机制解释。连续介质极化沿分子长轴放大基态电荷分离（偶极 16.1 → 30.5 D；片段电荷 ±0.5 → ±0.6 e），并抬升以电荷转移为主的 S1（IFCT 净转移 0.19–0.26 e，方向为氧端 → 吡啶端；CT% 68–70）。O 位显式氢键以可加的方式承担质子溶剂特异位移的约四分之一：δ(¹⁵N) +3.7 ~ +4.3 ppm、δ(¹³C=O) −0.9 ~ −1.6 ppm、S1 蓝移 6–12 nm，三个观测量相互独立且与实验缺口方向一致。两性离子式与中性醌式在本文中只是共振描述的语言：数据支持的是"极性环境与 O 位氢键稳定电荷分离描述"这一连续变化，不是两种异构体的布居。

工作流侧的结论见第 5 节：这套五层、双协议、双泛函的交叉验证矩阵在单机上一天内完成，其可复现性由作业账本而非人工记录保证。

5. 无人值守工作流：过程与对比

5.1 手工流程的动作分解与替代件

一批同类计算的传统做法包含五个重复动作：逐个查手册写输入文件；从输出文件手工抄能量、波长与位移；用电子表格整理比较；作业时长与失败原因靠回忆加文件时间戳推断；单点失败后整批重做或人工补跑。本工作对每个动作给出替代件（表 7）。

表 7 手工动作与替代件

账本的墙钟字段取 ORCA 输出自报的 TOTAL RUN TIME，而不是文件时间戳——后者在"同名文件删除重建"与"重定向截断"两种情形下会继承陈旧创建时间（NTFS 隧道与截断语义），实测曾把一个 5 秒的作业错记成 1517 秒，改用 ORCA 自报值后 148 行全部修正。

5.2 定量对比与成本结构

对照数据：148 个作业合计 ORCA 墙钟 5.9 小时（账本逐行求和），其中主链 3.4 小时完全无人值守（守护进程自动接力后续批次）；人工干预集中在五个点——发射三条链、处置两次小事故、验收与收结论。两次小事故（一批模型作业因文件路径缺失误发、一次"链挂掉"的误报）均由账本的时间线与退出码在数分钟内澄清并重发，没有返工任何协议，也没有丢失任何已完成的结果。

成本结构需要如实说明：自动化不是零人工。Multiwfn 交互协议花了三轮探针校准（菜单编号、追问链、退出噪音都是试出来的，校准后固化为可复用模板）；Mayer 键级的配对查询未走通，改用全矩阵导出替代；conda 环境与杀软首扫各占一次处置。真实的收益不是"零人工"，而是干预点从"执行每一个作业"前移到"设计协议、校准一次、验收一批"——执行层的 148 个作业里，没有任何一个需要人在场。

6. 总结

科学侧：BM 的负向溶剂化变色被分解为两个可定量的部分。连续介质极化负责方向——它沿分子长轴放大基态电荷分离、抬升电荷转移为主的 S1，并使 ¹⁵N 屏蔽描述符向吡啶鎓端移动；羰基 O 位的显式氢键负责质子溶剂特有的那部分幅度——单个氢键以可加的方式闭合特异位移缺口的约四分之一，剩余部分归第一溶剂壳层与其系综。两性离子式与中性醌式两种共振描述，是这套数据背后的解读语言：数据支持的是极性环境稳定电荷分离描述这一连续变化。

工作流侧：作业账本、模板链与探针校准构成单机可复现计算的最小可行组合——账本回答"做了什么、做了多久、成了没有"，模板回答"怎么做的"，探针回答"工具实际长什么样"。三者都已固化为可复用文件，下一个同类项目可以直接复用。

参考文献

[1] Brooker L G S, Keyes G H, Sprague R H, et al. Studies in the cyanine dye series. XI. The merocyanines. J. Am. Chem. Soc., 1951, 73: 5326–5332.[2] Brooker L G S, Keyes G H, Heseltine D W. Color and constitution. XI. Anhydronium bases of p-hydroxystyryl dyes as solvent polarity indicators. J. Am. Chem. Soc., 1951, 73: 5350–5356.[3] Morley J O, Morley R M, Docherty R, et al. Fundamental studies on Brooker's merocyanine. J. Am. Chem. Soc., 1997, 119: 10192–10202.[4] Solvatochromic shift of Brooker's merocyanine: Hartree–Fock exchange in time dependent density functional calculation and hydrogen bonding effect. J. Chem. Theory Comput., 2014. DOI: 10.1021/ct5004884.[5] Afri M, Gottlieb H E, Fridman N, et al. An NMR insight into the solvatochromic behaviour of Brooker's merocyanine dyes. RSC Adv., 2025. DOI: 10.1039/D5RA03758A.[6] Salter C, Abboud J, Pursell M E, et al. Demonstrating partitioning using a solvatochromic dye. J. Chem. Educ., 2023. DOI: 10.1021/acs.jchemed.3c00618.[7] Brooker's merocyanine: comparison of single crystal structures. J. Mol. Struct., 2018. PII: S0022286018301960.[8] The fluorosolvatochromism of Brooker's merocyanine in pure and in mixed solvents. J. Lumin., 2006. DOI: 10.1007/s10895-005-0053-9.[9] Shirinian V Z, Shimkin A A. Merocyanines: synthesis and application. Top. Heterocycl. Chem., 2008.[10] Neese F, et al. The ORCA program system, version 6.1.1（手册：faccts.de 文档，2026-10 归档）.[11] Lu T, Chen F. Multiwfn: a multifunctional wavefunction analyzer. J. Comput. Chem., 2012, 33: 580–592（本机版本 2026.9.20）.[12] Sobereva 方法系列：隐式溶剂模型（sobereva.com/327）、NMR 化学位移（/354）、NMR 谱绘制（/565）、revTPSS/pcSseg-1（/623）、ORCA+Multiwfn 空穴-电子分析（/758）。
