插件Y电容淘汰!贴片Y2安规电容,搞定电源EMI难题
在氮化镓快充、工业电源、小家电电源小型化浪潮下,传统插件Y2安规电容的短板越来越突出：圆盘插件本体大、通孔占用PCB面积，长引脚带来较大寄生电感,高频EMI抑制效果受限；生产需要人工插件、剪脚,良率低,已经跟不上全自动SMT生产节奏。特锐祥7570封装SMDY2工业级贴片Y2安规电容,直接替代插件Y电容,兼顾安规安全、EMI滤波性能与自动化量产,成为高密度电源EMI方案优选。
01
7570贴片Y2硬件规格:专为电源安规与EMI滤波设计

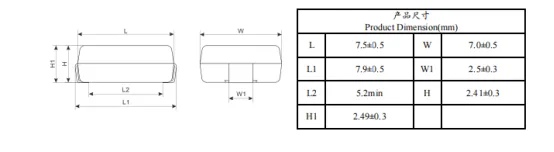

这款工业级SMDY2系列封装代码7570，本体尺寸L7.5±0.5mm，W7.0±0.5mm，厚度H2.41±0.3mm,卧式贴片结构,不需要PCB通孔,直接表贴焊接，释放板卡空间。

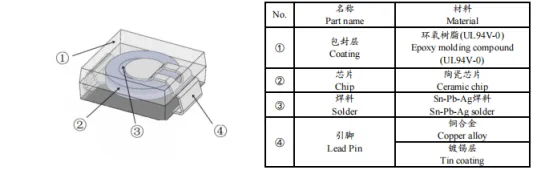

包封层:环氧树脂UL94-V-0阻燃等级,满足安规防火要求；内部陶瓷芯片搭配铜合金镀锡引脚,结构稳固抗应力。

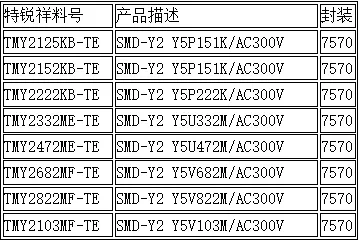

额定规格:Y2等级AC300V,同时兼容X1 440V~安规等级,介质覆盖Y5P/Y5U/Y5V二类陶瓷介质，容值覆盖102~103（1000pF10000pF）,容差K(±10%)、M(±20%)，完整型号清单：
工作温度:40℃~+125℃,满足工业电源宽温工况；绝缘电阻≥10000MΩ,介质损耗DF≤2.5%；抗电强度AC2600V 60s无击穿,满足Y2安规绝缘测试标准。

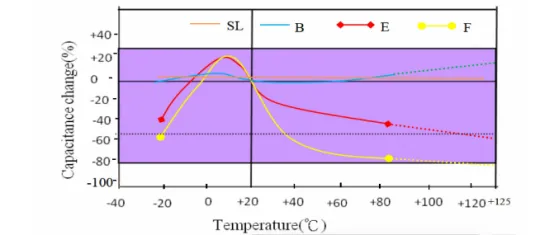

介质温度特性：
Y5P(B)±10%；Y5U(E)+22%56%；
Y5V(F)+22%82%，工程师选型时,针对EMI滤波优先选Y5P介质,容量随温度变化更小,滤波性能更稳定。
02
为什么贴片Y2可以搞定电源共模EMI？
传统插件Y电容引脚长,寄生电感可达1020nH，高频噪声下电容阻抗抬升，削弱10MHz以上共模干扰抑制能力;7570贴片Y2直接表贴PCB，消除长引脚寄生电感,高频滤波效果显著优于插件Y电容,给共模噪声提供低阻抗泄放回路，改善传导EMI,解决充电器跳屏、输出杂音等常见问题。

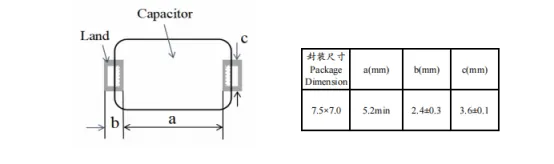

PCB设计要点：规格书推荐焊盘a≥5.2mm，保证安规要求的爬电距离，这是贴片Y电容过安规认证的关键，不能随意缩小焊盘间距。
03
生产工艺:完全适配SMT自动化产线
传统插件Y电容只能波峰焊,需要人工插件；7570贴片Y2支持回流焊、波峰焊、烙铁焊接三种工艺，卷盘13寸包装，每盘3000PCS，直接上贴片机生产。

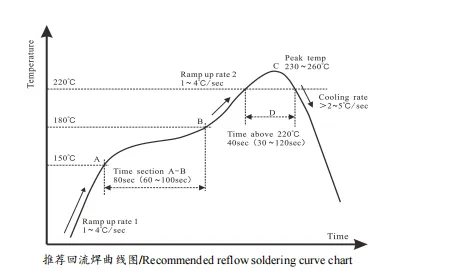

✅回流焊条件:峰值温度260±5℃，220℃以上时间30120s，连续焊接不超过3次；

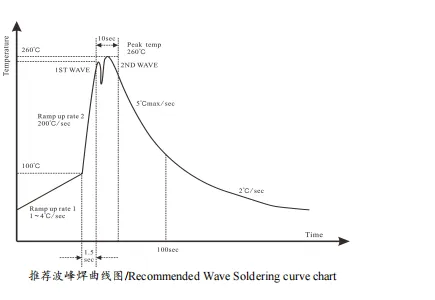

✅波峰焊:峰值260±5℃，浸锡时间≤10s； ✅烙铁补焊：烙铁头最高400℃，焊接时间≤5s，避免陶瓷芯热冲击开裂。
包装为防潮密封袋+湿敏卡，开封后建议168小时内完成焊接；存储条件1030℃，湿≤60%,保质期24个月,满足SMT物料管理规范。
04
可靠性测试,工业级标准打底
依据TRX-3-079规格书,该系列完整通过安规电容全套可靠性项目：
温度循环:40℃~室温100次循环,容量变化满足介质对应限值；
稳态湿度、湿度负荷:85℃/8085%RH 1000小时；
寿命测试:125℃环境,1.7倍额定电压1000h耐久；
振动、终端粘接强度、耐溶剂、可燃性测试全部通过；
环保：满足RoHS2.0、REACH、无卤要求，Cl＜900ppm，Br＜900ppm，Cl+Br＜1500ppm。
05
选型落地注意事项
安规不可替代:必须选用带Y2认证的SMDY2，不能拿普通贴片陶瓷电容替代，否则无法过3C/CE安规；
介质选型建议:追求稳定EMI效果优先Y5P(B)；需要更大容值可选Y5U/Y5V，要留意高低温下容量跌落对EMI的影响；
焊盘不能压缩:焊盘间距a≥5.2mm，保证安规爬电距离；
焊接温度严格遵守规格曲线,避免过温造成陶瓷本体暗裂；
储存超时或者湿敏卡变色,焊接前执行60℃烘烤。
06
总结
旧时代插件Y电容已经很难适配如今高功率密度开关电源。7570封装SMDY2贴片安规电容,把Y2安规防护、优秀高频EMI滤波、SMT全自动量产三者结合，既解决电源共模干扰难题,又缩减PCB面积、降低人工插件成本,是快充、适配器、工业电源替代插件Y电容的成熟方案。
