我把「一张 Excel 表格」变成了公司墙上最贵的那张图——深度拆解 ThoughtWorks 开源技术雷达 Build Your Own Radar

一、先说结论：它凭什么值得你花一小时读完

先说一个场景，你一定经历过。

季度技术复盘会上，讨论「我们用不用这个框架」，白板上画了三个圈、四条线，画完五分钟就被擦掉。下周来了新同事，没人记得当时的结论是怎么来的。

问题的本质不是「缺一张图」，而是缺一张「活着的图」。

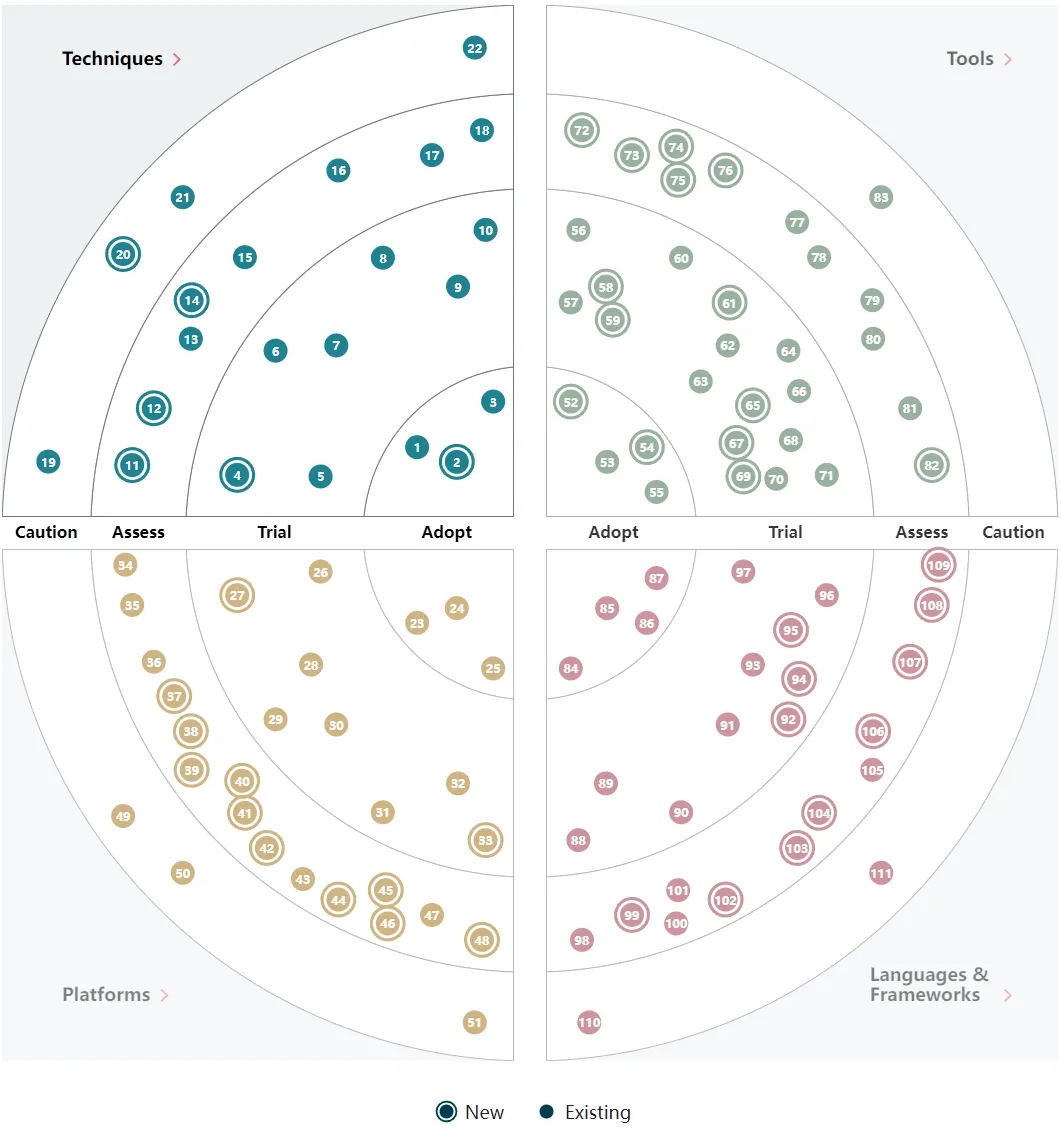

ThoughtWorks 每年发布的 Technology Radar（技术雷达）就是解决这个问题的标杆。它把技术分成四个环、四个象限，用一张漂亮又信息密度极高的图告诉全世界：哪些技术在采纳、哪些在试验、哪些要谨慎。

而 ThoughtWorks 直接把这套方法论开源成了一个工具——build-your-own-radar（简称 BYOR）。你只要有一份符合格式的表格，粘一个链接进去，就能生成一张和你公司 Logo 一个风格的技术雷达。

它背后的理念一句话概括：

数据源即配置。 你不需要写前端、不需要买服务，只要维护一张表，雷达随时刷新。

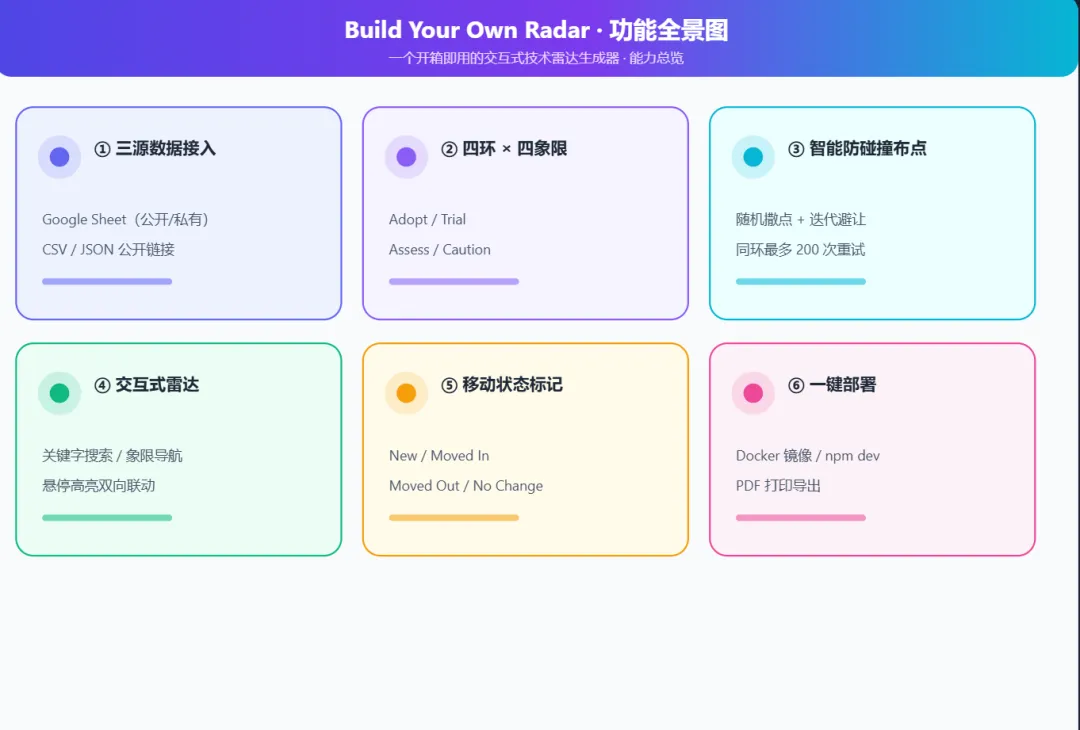

一张图看懂它能做什么：

二、它到底是什么：一句话 + 一个背景

一句话定义： Build Your Own Radar 是一个开源的、用来生成「交互式技术雷达」的库，灵感来自 ThoughtWorks 官方的 Technology Radar。

它最妙的地方在于——它不是一个「画图工具」，而是一个「数据渲染引擎」。你给它结构化数据，它负责把数据变成一张会呼吸的图。

它的技术栈非常克制，几乎全是成熟前端生态的「老熟人」：

许可证是 AGPL-3.0，当前主版本为 1.2.1。这两个信息很重要，后面「商用注意」一节会专门讲。

三、数据格式：三分钟就能上手的「万能表格」

BYOR 支持的输入格式有三种，但它们的列结构完全一致。你只要记住这几列，就掌握了全部。

必需列：

关键点： 表格里 isNew 或 status至少要有一个，否则校验不通过。

可选的 status 列（用来展示光点移动轨迹），接受以下大小写不敏感的值：

• New
  ：第一次出现在雷达上
• Moved In
  ：向圆心移动（采纳度上升）
• Moved Out
  ：向边缘移动（采纳度下降）
• No Change
  ：位置没变

三种数据源的写法分别是：

① Google Sheet——把表格设为「Anyone with the link → Viewer」，然后把链接粘进去即可。私有表格会触发 Google One Tap 登录，授权后同样能生成。

② CSV——一个可公开访问的 CSV 链接，格式与表格完全一致：

name,ring,quadrant,isNew,descriptionComposer,adopt,tools,TRUE,"Although the idea of dependency management ..."Canary builds,trial,techniques,FALSE,"Many projects have external code dependencies ..."Apache Kylin,assess,platforms,TRUE,"Apache Kylin is an open source analytics solution ..."JSF,Caution,languages & frameworks,FALSE,"We continue to see teams run into trouble using JSF ..."

③ JSON——一个由对象数组构成的 JSON，字段同上：

[  {    "name": "Composer",    "ring": "adopt",    "quadrant": "tools",    "isNew": "TRUE",    "description": "Although the idea of dependency management ..."  }]

一个必须记住的细节： 官方托管的 radar.thoughtworks.com 对 ring 和 quadrant 的名称有固定要求（就是上面那套官方命名）。而你自己私有部署的 BYOR 没有这个限制，可以用环境变量自定义名称。

四、功能全景：六个能力，环环相扣

在动手之前，先把它的能力地图看清楚（见开篇的「功能全景图」）。它看起来简单，其实是六块能力拼出来的完整闭环：

1. 三源数据接入
   ：Google Sheet（公开/私有）、CSV、JSON，一条链接搞定；
2. 四环 × 四象限建模
   ：把零散的技术条目结构化归档；
3. 智能防碰撞布点
   ：随机撒点 + 迭代避让，保证图面整洁；
4. 交互式雷达
   ：关键字搜索、象限导航、悬停高亮双向联动；
5. 移动状态标记
   ：New / Moved In / Moved Out / No Change 四种轨迹标识；
6. 一键部署
   ：Docker 镜像或本地 npm，附 PDF 打印导出。

从数据接入、建模，到布点、交互，再到状态标记与部署，六块能力缺一不可。

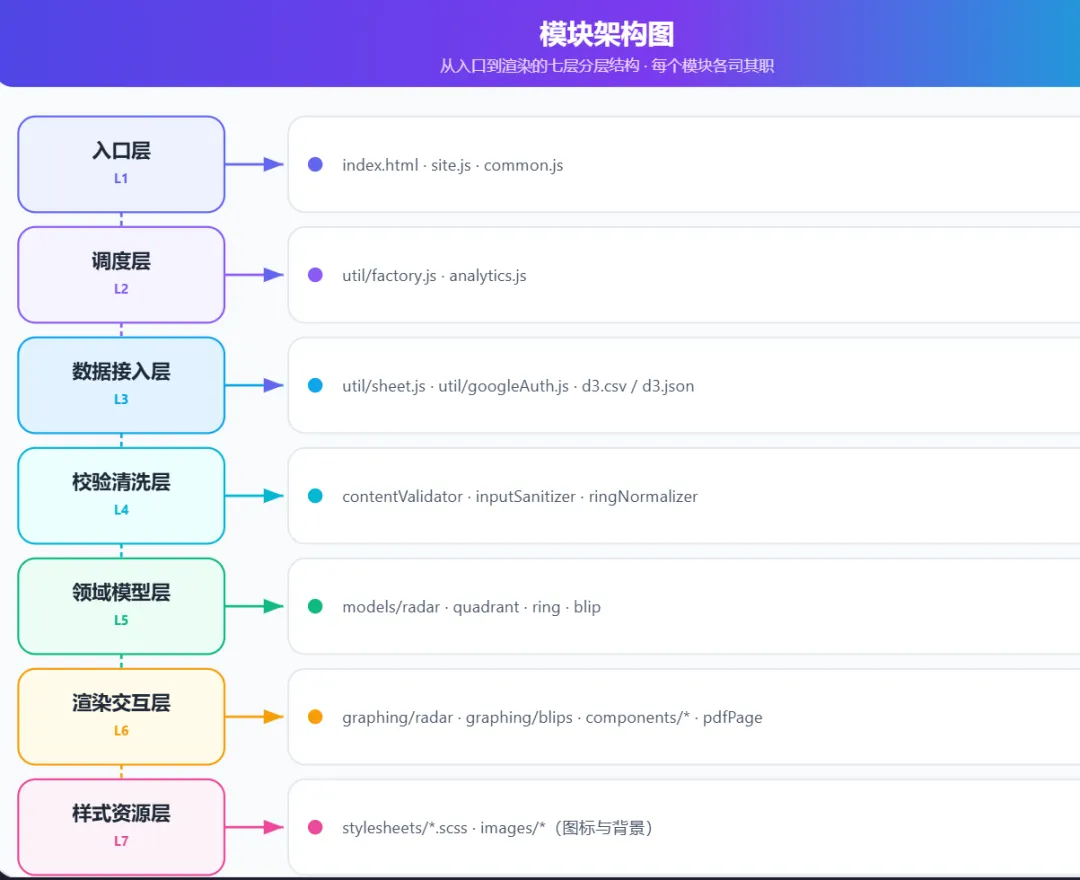

五、模块架构：七层分层，各司其职

很多人第一次看这个仓库会懵——src 下文件不少。但一旦你看懂它的分层，整个项目就瞬间清晰了。

它从入口到渲染一共分成七层，每一层只做一件事：

读图要点：

• 入口层
  负责把页面挂起来，site.js 里其实只有三行核心调用；
• 调度层
  （factory.js）是整个项目的「交通枢纽」，它决定「数据从哪来、走哪条路」；
• 数据接入层
  把三种数据源统一抽象（Google Sheet 走 gapi，CSV/JSON 走 d3）；
• 校验清洗层
  是安全底线，负责表头校验、HTML 白名单、环名归一化；
• 领域模型层
  把原始行数据变成 Radar / Quadrant / Ring / Blip 四类对象；
• 渲染交互层
  才是 D3 真正发力的地方；
• 样式资源层
  收尾，负责观感。

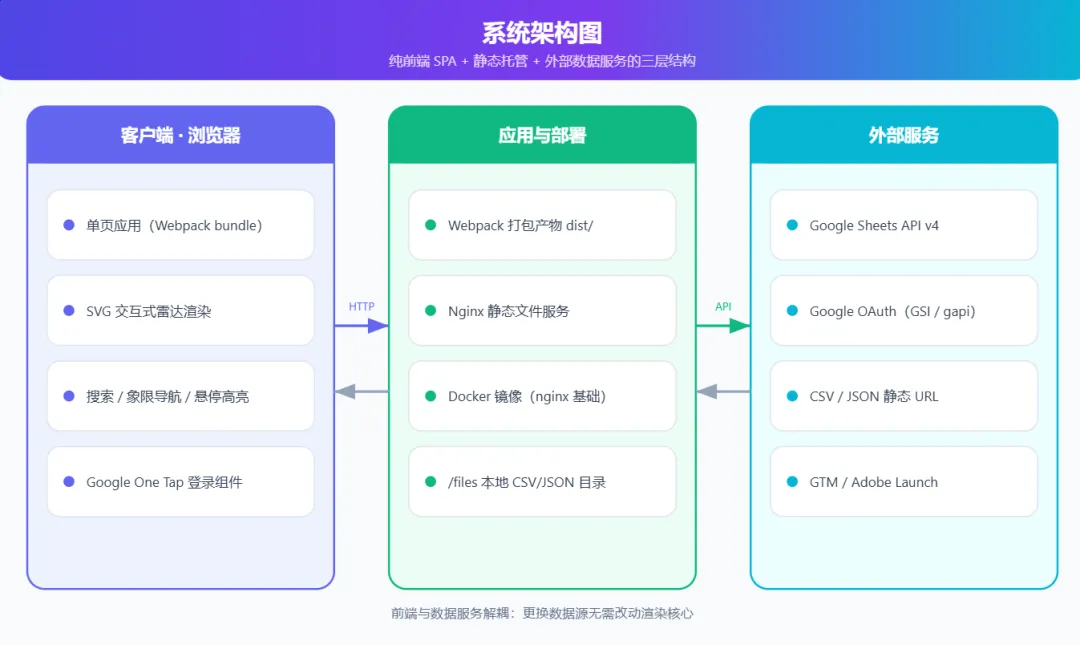

六、系统架构：纯前端 + 静态托管 + 外部服务

它没有后端数据库，架构干净得不像话。整体是三层：

核心设计哲学： 前端与数据服务彻底解耦。换个数据源，不需要动渲染核心一行代码——这正是「数据源即配置」的工程化落地。

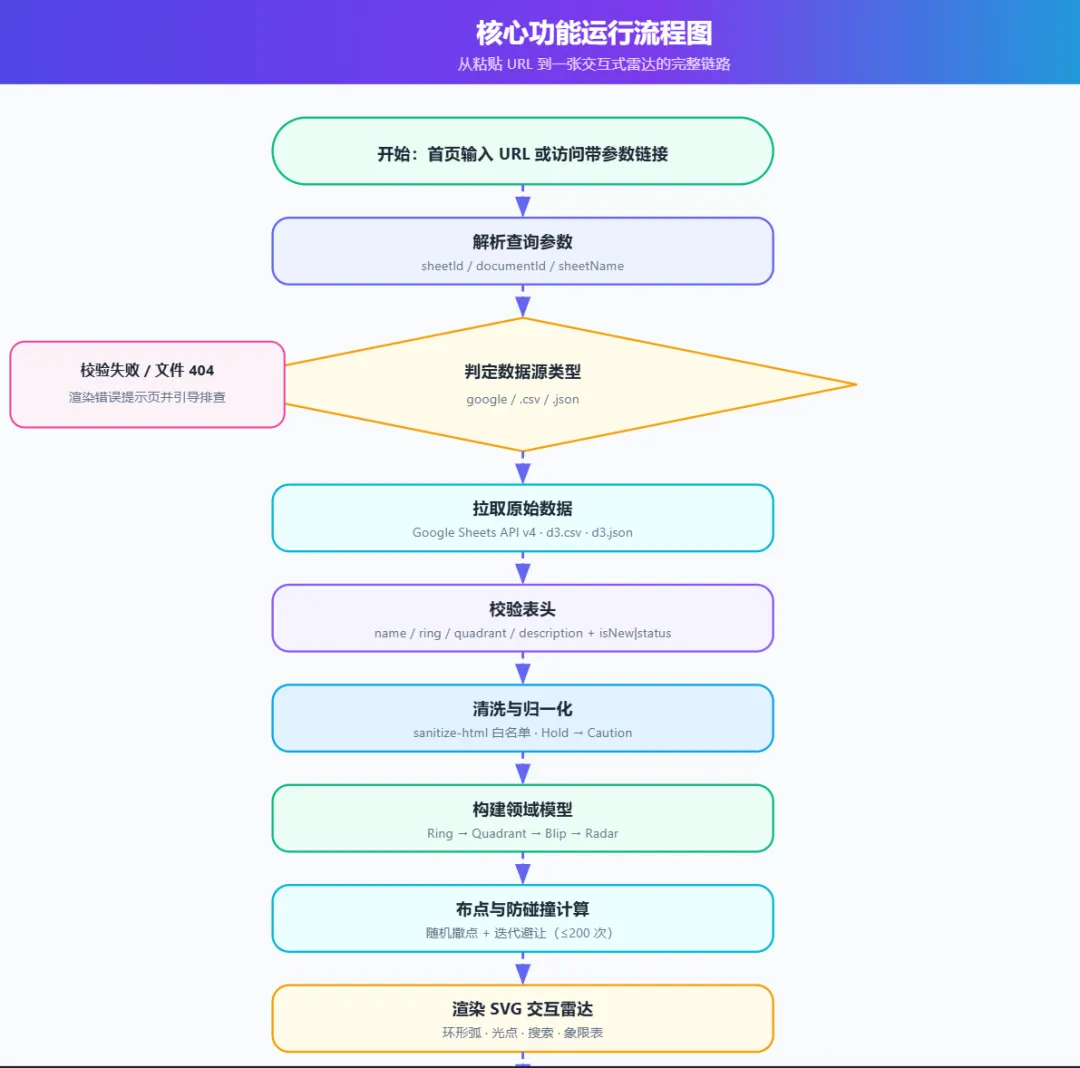

七、核心运行流程：从粘贴 URL 到一张雷达

接下来是最关键的一环。当你在首页粘贴一个链接并点击「Build my radar」后，到底发生了什么？

整个链路可以浓缩成七步：

1. 解析查询参数
   ：从 URL 里取出 sheetId / documentId / sheetName；
2. 判定数据源类型
   ：结尾是 .csv 或 .json 走对应分支，域名含 google.com 则走 Google Sheet；
3. 拉取原始数据
   ：Google Sheet 用 Sheets API v4，CSV/JSON 用 d3 请求；
4. 校验表头
   ：缺列直接抛错，进入错误提示页；
5. 清洗与归一化
   ：白名单过滤 HTML，把历史环名 Hold 统一成 Caution；
6. 构建领域模型并布点
   ：生成 Blip → 计算坐标 → 防碰撞；
7. 渲染 SVG 雷达
   ：环形弧、光点、搜索框、象限列表全部就位。

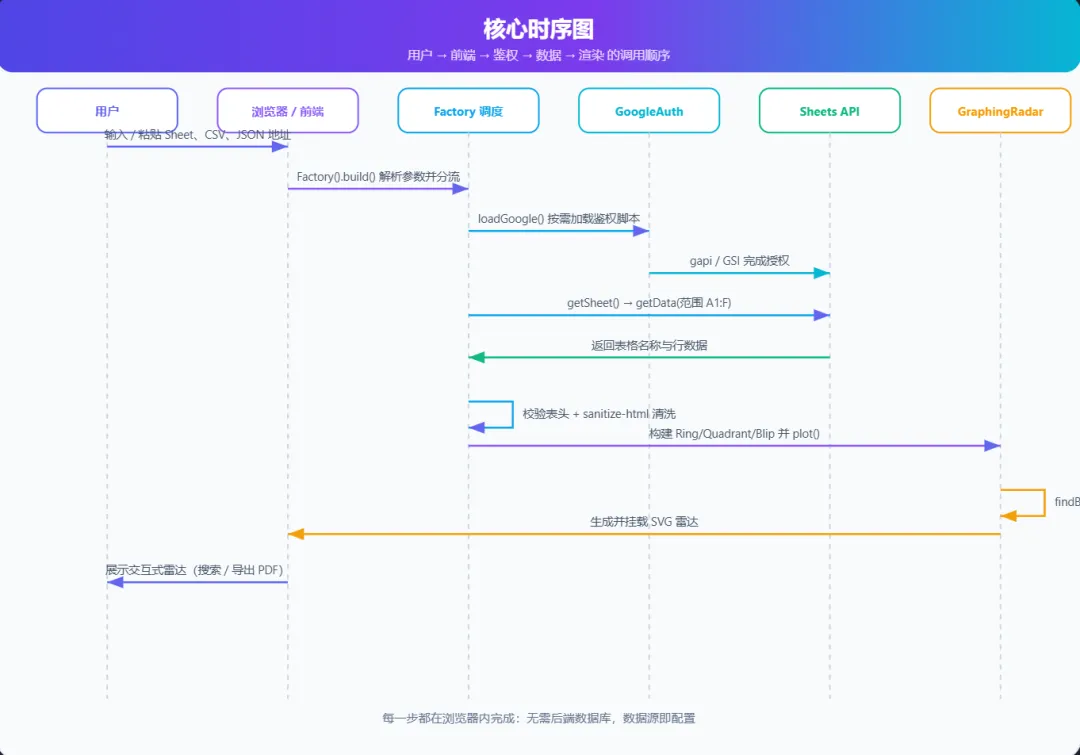

八、时序图：一次完整调用的「时间线」

如果流程图像是「地图」，那时序图就是「行车记录仪」。下面这张图展示了用户点击之后，各模块的调用顺序：

注意两个细节：

• 鉴权是按需加载的
  ——只有访问私有 Google Sheet 时才真正加载 Google 的鉴权脚本；
• **自我调用（self-call）**有两处：一次是「校验 + 清洗」，一次是「布点防碰撞」，它们都是纯计算，不依赖网络。

九、重难点源码拆解：真正值钱的四个地方

好，前面都是「看得见的部分」。接下来是这篇文章真正值钱的地方——四个核心难点。看懂它们，你不仅能用好 BYOR，还能把它改造成任何你想要的样子。

难点一：调度中枢 factory.js——一行判断搞定三种数据源

这是整个项目的「大脑」。它的分流逻辑优雅到令人发指：

self.build = function () {  // 第一步：校验配置（象限必须是 4 个，环数在 1~4 之间）  if (!isValidConfig()) {    plotError(new InvalidConfigError(ExceptionMessages.INVALID_CONFIG))    return  }  // 第二步：解析域名与参数，决定走哪条路  const domainName = DomainName(window.location.search.substring(1))  const paramId = getDocumentOrSheetId()  if (paramId && paramId.endsWith('.csv')) {    sheet = CSVDocument(paramId)          // CSV 分支    sheet.init().build()  } else if (paramId && paramId.endsWith('.json')) {    sheet = JSONFile(paramId)             // JSON 分支    sheet.init().build()  } else if (domainName && domainName.endsWith('google.com') && paramId) {    sheet = GoogleSheet(paramId, getSheetName())  // Google Sheet 分支    sheet.init().build()  } else {    setDocumentTitle()                    // 都没有 → 渲染首页表单  }}

为什么这样写值得学？ 它把一个复杂的「多态」问题，降维成了字符串后缀判断。三种数据源对外暴露的都是同一个接口 init().build()，调用方完全无感。

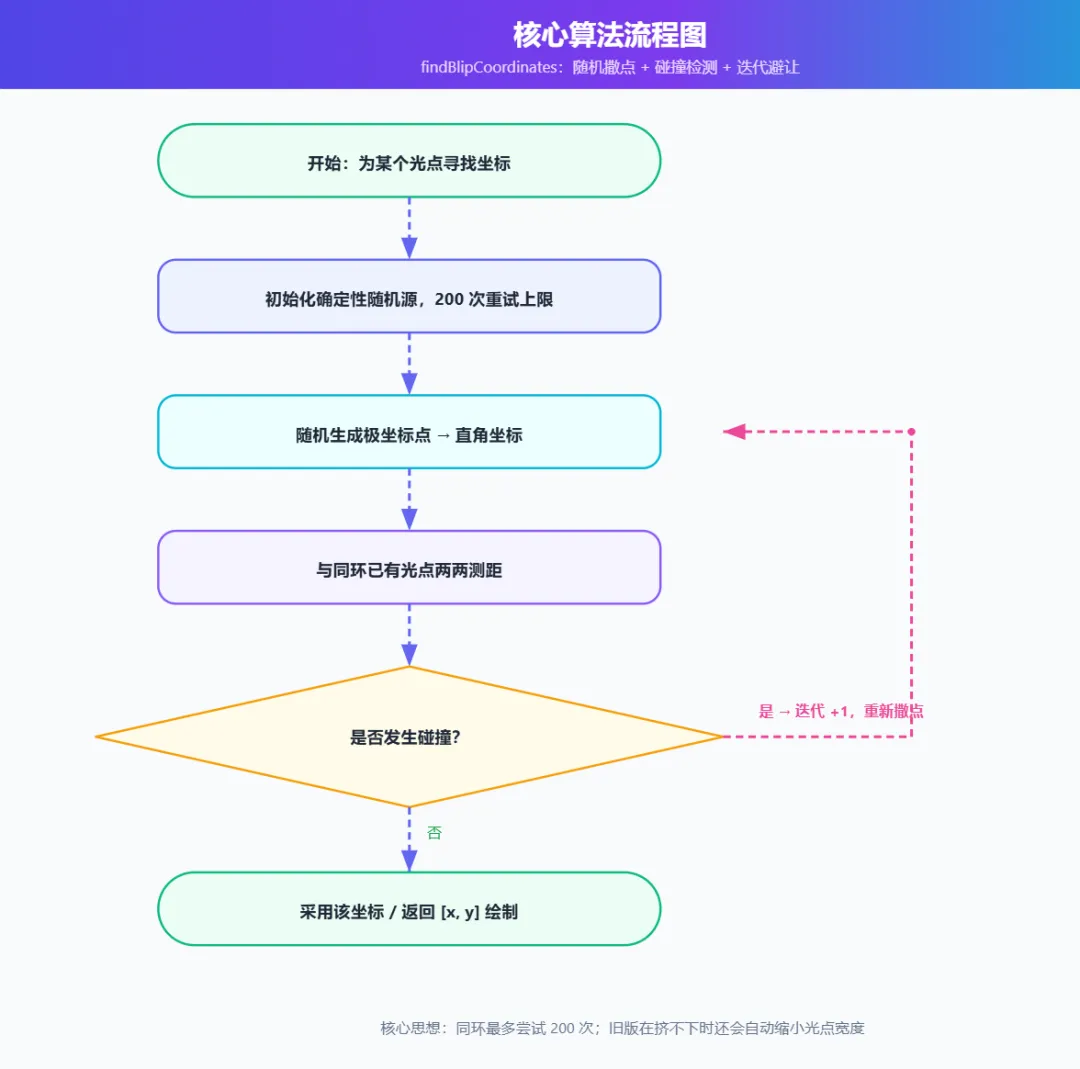

难点二：防碰撞布点算法——「随机撒点」也能撒得整整整齐齐

这是本项目最硬核、最容易劝退的部分。技术雷达里几十上百个光点，如果随机乱放，就会挤成一团、互相盖住、根本没法看。

BYOR 的解法是：随机撒点 + 碰撞检测 + 迭代重试。

核心思路用大白话讲：

1. 先在某个环的可用半径区间里，随机生成一个极坐标点，转成直角坐标；
2. 拿这个点跟同环内已有的所有点两两测距；
3. 如果距离太近（发生碰撞），就重新撒一个；
4. 最多重试 200 次（maxIterations = 200）。

碰撞判断的源码非常直白：

function thereIsCollision(coordinates, allCoordinates, blipWidth) {  return allCoordinates.some(function (currentCoordinates) {    return (      Math.abs(currentCoordinates.coordinates[0] - coordinates[0]) <        currentCoordinates.width / 2 + blipWidth / 2 + 10 &&      Math.abs(currentCoordinates.coordinates[1] - coordinates[1]) <        currentCoordinates.width / 2 + blipWidth / 2 + 10    )  })}

两个魔鬼细节：

• 它用的是 Chance 而不是 Math.random()，并且喂了一个确定性的种子——这保证了同样的数据每次生成的图完全一致，不会「刷新一下就变样」；
• 如果 200 次都没找到位置，旧版本会自动缩小光点宽度（减 1 像素、缩放系数最低到 0.7）再递归重试——这是一种「实在挤不下就变小一点」的柔性降级。

难点三：环半径计算——一条「黄金数列」决定美观度

光点放在第几环、环与环之间的间距，全靠一个叫 ringCalculator 的小工具。它用一个巧妙的数列控制半径比例：

const RingCalculator = function (numberOfRings, maxRadius) {  var sequence = [0, 6, 5, 3, 2, 1, 1, 1]  // 每个环的相对宽度权重  self.getRadius = function (ring) {    var total = self.sum(numberOfRings)   // 总权重    var sum = self.sum(ring)              // 截止到当前环的累计权重    return (maxRadius * sum) / total      // 按比例分配半径  }  return self}

为什么不是平均分？ 因为越靠圆心的环，面积越小，能放的点越少。用递减的权重数列，可以让外环更宽敞、内环更紧凑，视觉上更符合「越往中心越核心」的直觉，也更方便布点。

难点四：安全清洗——白名单过滤，一行都不能省

雷达的 description 允许写一点 HTML（加粗、链接等）。但直接把用户输入塞进页面，就是典型的 XSS 漏洞。

BYOR 的做法是白名单——只放行明确的标签，其余一律清洗掉：

const relaxedOptions = {  allowedTags: ['b', 'i', 'em', 'strong', 'a', 'h1', 'h2', 'h3',                'h4', 'h5', 'h6', 'li', 'ul', 'br', 'p', 'u'],  allowedAttributes: {    a: ['href', 'target', 'rel'],  },}// 而 name / ring / quadrant 等字段用 restrictedOptions，allowedTags 为空数组 → 全部剥离

注意这个设计： 不同的列用不同严格程度的规则。描述允许富文本（relaxedOptions），而名称、环名、象限名则完全不允许任何标签（restrictedOptions）。这种「按字段分级授权」的思路，非常值得在你自己的项目里复用。

十、快速上手：三种姿势，任选其一

理论讲完，立刻上手。BYOR 提供三条完全不同的使用路径。

姿势一：本地开发（改代码必用）

git clone git@github.com:thoughtworks/build-your-own-radar.gitcd build-your-own-radarnpm installnpm run dev          # 启动后访问 http://localhost:8080，改动实时热更新

想看质量报告？一条命令跑完 lint 和单元测试：

npm run quality

姿势二：Docker 一键起（最快看到效果）

官方已经发布了 Docker 镜像，一条命令就能跑起来：

docker pull wwwthoughtworks/build-your-own-radardocker run --rm -p 8080:80 -e CLIENT_ID="[Google Client ID]" wwwthoughtworks/build-your-own-radar:latest# 然后打开 http://localhost:8080

如果你不想把 CSV/JSON 传到公网，可以挂载本地目录，把文件放进 files/，然后访问 http://localhost:8080/files/你的文件.csv：

docker run --rm -p 8080:80   -e SERVER_NAMES="localhost 127.0.0.1"   -v /mnt/radar/files/:/opt/build-your-own-radar/files   wwwthoughtworks/build-your-own-radar:latest

姿势三：不想装 Node？一行 Docker 跑源码

docker run -p 8080:8080 -v $PWD:/app -w /app -it node:24 /bin/sh -c 'npm install && npm run dev'

十一、进阶配置：让它长成「你公司专属」的样子

BYOR 用环境变量来外部化所有个性化配置。这是它工程化程度高的体现。

自定义环名和象限名长这样：

export RINGS='["Adopt", "Trial", "Assess", "Caution"]'export QUADRANTS='["Techniques", "Platforms", "Tools", "Languages & Frameworks"]'

两个容易踩的坑：

1. 设置 CLIENT_ID 时，一定要在 Google 开发者控制台把 「Authorized JavaScript origins」 配成你的实际域名（带端口），例如 http://localhost:8080；
2. 象限数量必须正好 4 个，环数量必须在 1~4 之间，否则页面会直接报配置错误。

十二、一个容易被忽略的兼容设计：Hold → Caution

这是最近版本一个非常重要的变更，也是很多老用户升级后会「懵」的地方。

ThoughtWorks 官方技术雷达把最外圈的名字从 Hold 改成了 Caution。而 BYOR 为了向前兼容，做了一个「环名归一化」：

• 表格里写 Hold（任意大小写），会被自动显示为 Caution；
• 这个行为由一个功能开关控制，叫 normalizeRingNameHoldToCaution，默认开启；
• 如果你希望只接受精确的 Caution，可以在配置里把它设为 false。

源码里就是一行非常克制的判断：

function normalizeRingNameHoldToCaution(ring) {  if ((ring || '').trim().toLowerCase() === 'hold') {    return 'Caution'  }  return ring}

工程启示： 当你的产品需要「对外改名」时，别忘了给老数据留一条兼容通道——这能避免大量存量用户一夜之间「图坏了」。

十三、工程化与质量保障：为什么它值得被信任

一个「能跑的 Demo」和一个「能被全球团队使用」的开源项目，差别就在工程化。BYOR 在这方面做得很扎实：

• 构建
  ：Webpack 5 打包，CSS 用 mini-css-extract-plugin 抽离，文件名带 contenthash，天然支持缓存；
• 配置注入
  ：用 DefinePlugin 把环境变量「编译进」产物，前端零运行时配置开销；
• 单元测试 + 端到端测试
  ：Jest 跑单测，Cypress 跑 E2E；
• 持续集成
  ：CircleCI 自动跑 lint、单测，并在非 PR 场景下自动构建推送 Docker 镜像；
• 代码规范
  ：ESLint + Prettier 强制统一风格。

端到端测试有两条命令（需要先设 TEST_URL 环境变量）：

export TEST_URL='http://localhost:8080'npm run test:e2e-headless   # 无头模式，适合 CInpm run e2e                 # 调试模式，手动选浏览器

注意： 目前 E2E 测试不支持私有 Google Sheet（因为要处理 Google One Tap 弹窗）。跑公开表格的 E2E 时，需要同时设置 CLIENT_ID 和 API_KEY，给 Cypress 一个已鉴权的会话。

十四、踩坑指南：来自源码的「血泪经验」

这些都是读源码能发现的真实约束，帮你少走弯路：

1. 表头必须是 name/ring/quadrant/description
   ，且 isNew 或 status 至少有一个，否则直接报 MISSING_HEADERS；
2. 象限数量必须为 4
   ，少于 4 个会抛 LESS_THAN_FOUR_QUADRANTS，超过 4 个抛 TOO_MANY_QUADRANTS；
3. 环最多 4 个
   ，第 5 个环会抛 TOO_MANY_RINGS；
4. 输入会先 trim 再清洗
   ，所以列名或值两边的空格不会出问题；
5. status 字段是「移动信息」的来源
   ，想展示光点移动轨迹就必须加它；
6. 自托管没有名称限制
   ，但官方站点对环名/象限名有固定枚举；
7. CSV/JSON 的解析依赖 D3
   ，格式细节可参考 D3 的请求文档。

十五、结语：一张图背后的方法论

写到这里，我想聊聊「它为什么值得被更多人知道」。

Build Your Own Radar 表面上是一个「把表格变成图」的工具，但它真正打动人的，是背后的方法论：

• 把复杂的判断标准化
  ——四环四象限，让主观的「这个技术好不好」变成了可讨论、可沉淀的结构化结论；
• 把数据源和呈现解耦
  ——你只管维护一张表，剩下的交给引擎；
• 把工程细节做扎实
  ——防碰撞、确定性随机、安全白名单、兼容归一化，每一个细节都在为「好用」服务。

它最狠的地方在于：你不需要成为可视化专家，就能拥有专家级的呈现。

所以，如果你正在带团队、正在做技术选型、正在被「我们到底该不该用这个技术」折磨——别再画白板了。

去建一张属于你们自己的技术雷达吧。 也许下个季度，它就会成为贴在墙上、被反复引用的那张图。

附：快速回忆清单

• 数据源：Google Sheet / CSV / JSON（列结构统一）
• 必需列：name、ring、quadrant、description +（isNew 或 status）
• 四环：Adopt / Trial / Assess / Caution；四象限：Techniques / Platforms / Tools / Languages & Frameworks
• 核心文件：factory.js（调度）、blips.js（布点）、ringCalculator.js（半径）、inputSanitizer.js（安全）
• 部署：npm run dev 或 Docker 镜像 wwwthoughtworks/build-your-own-radar
• 许可证：AGPL-3.0
