8.1 变电站综合自动化概述

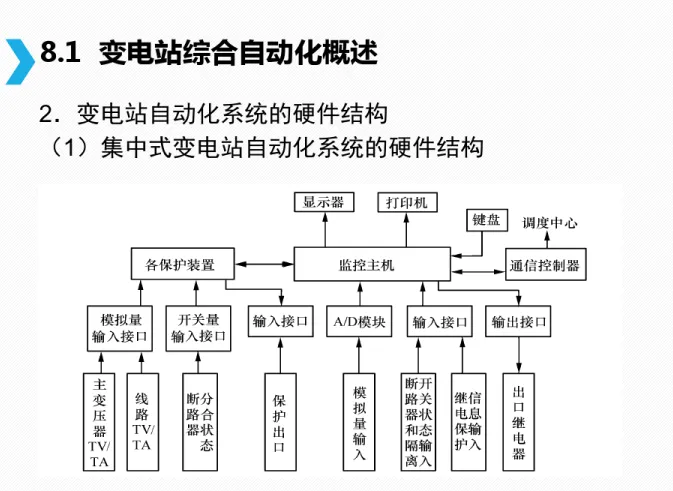

变电站自动化系统的基本功能
（1）监控子系统
（2）微机继电保护子系统
（3）安全自动装置子系统
（4）通信管理子系统

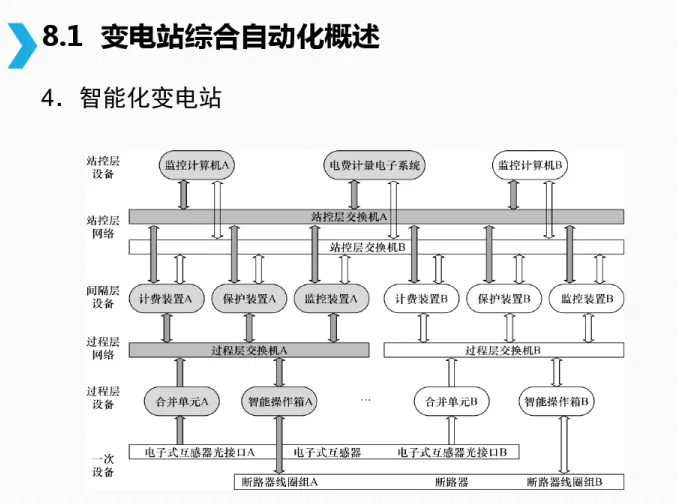

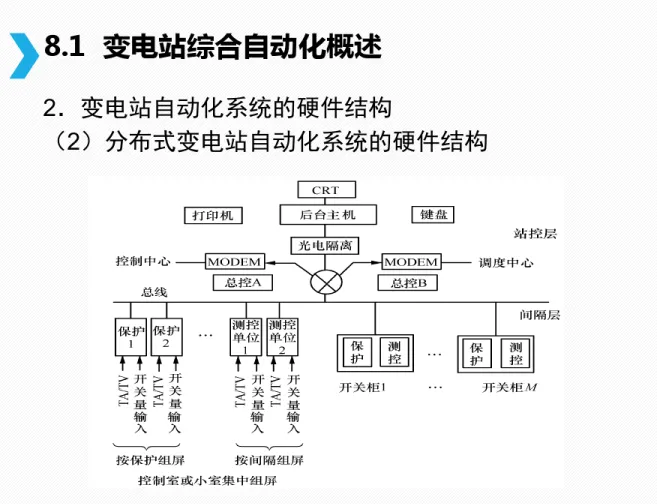

8.1 变电站综合自动化概述
变电站自动化系统的软件系统
主机软件：图像显示、打印记录、断路器操作、远程通信以及与从机之间的数据传送；
从机软件：模拟量、开关量和数字量的采集，开关量的输出控制（断路器跳、合闸操作与信号输出等），向主机传送数据等功能。

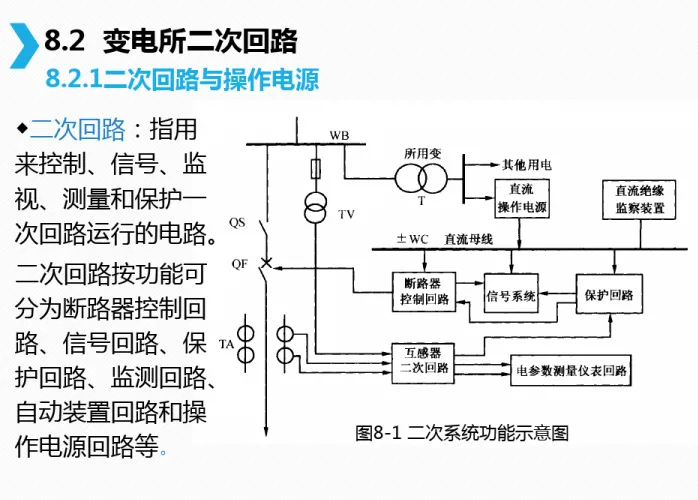

8.2 变电所二次回路
直流操作电源：
1.蓄电池组供电的直流操作电源
蓄电池主要有铅酸蓄电池和镉镍蓄电池两种。
（1）铅酸蓄电池
优点：工作性能可靠
缺点：危险、腐蚀、维护量大和占用空间等
（2）镉镍蓄电池
优点：工作可靠、腐蚀性小、大电流放电性能好、体积小和维护简单等。目前一般采用这种方式。
（3）蓄电池的运行方式
蓄电池一般采用浮充电运行方式

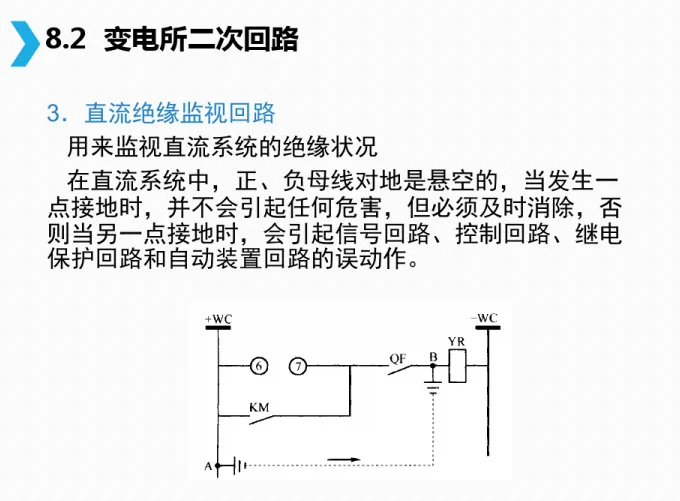

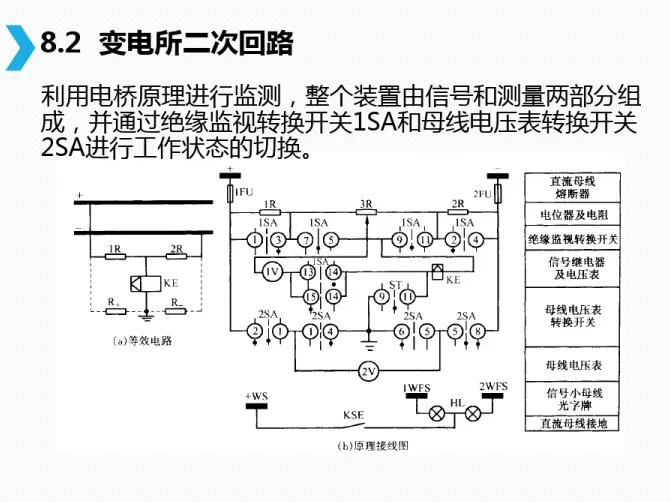

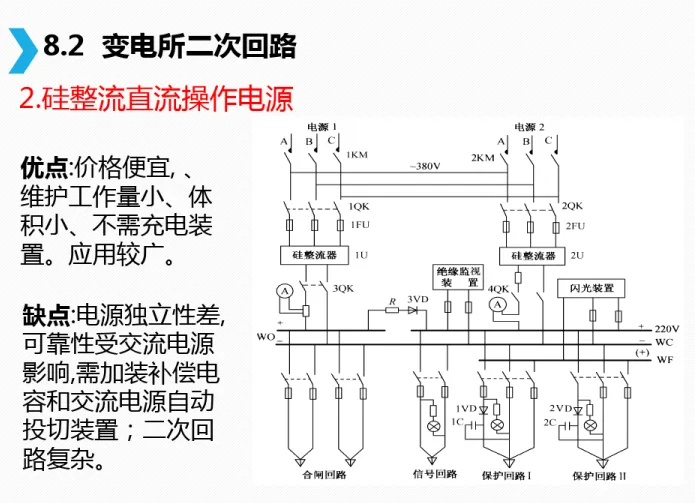

8.2 变电所二次回路

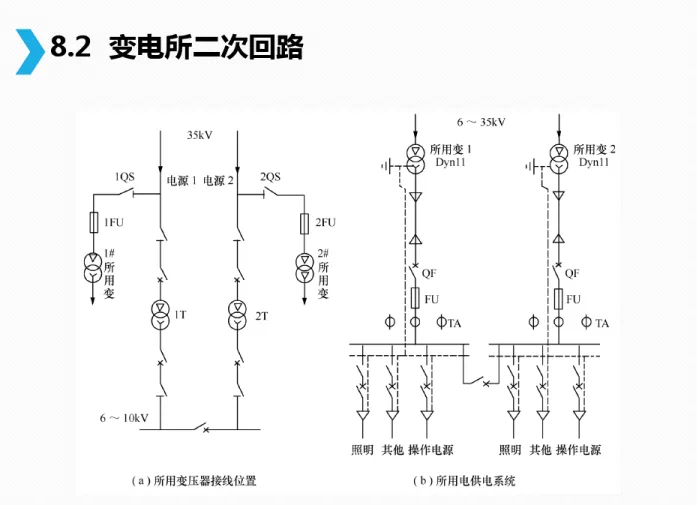

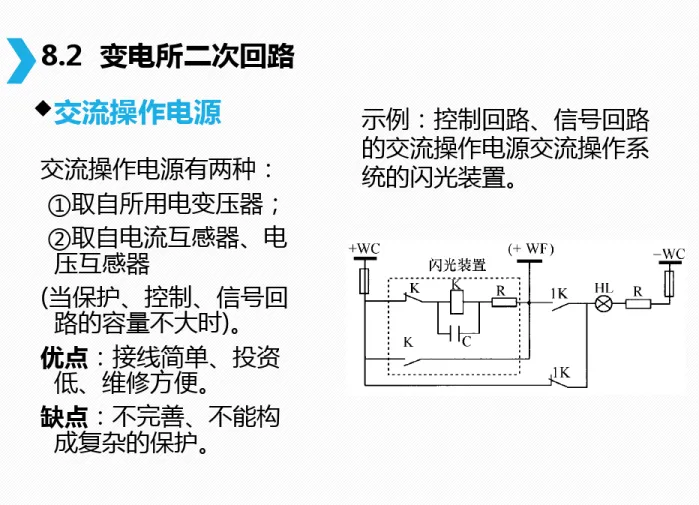

所用变压器
变电所的用电一般应设置专门的变压器供电，称所用变压器，简称所用变。
所用变压器一般都接在电源的进线处，即使变电所母线或主变压器发生故障，所用变压器仍能取得电源。
变电所一般设置一台所用变压器，重要的变电所应设置两台互为备用的所用变压器。
所用电源不仅在正常情况下能保证操作电源的供电，而且在全所停电或所用电源发生故障时，仍能实现对电源进线断路器的操作和事故照明的用电。
所用变压器的用电负荷主要有操作电源、室外照明、室内照明、事故照明、生活用电等。
8.2 变电所二次回路
8.2.2 高压断路器控制回路
一、对高压断路器控制回路的要求
定义：指控制（操作）高压断路器跳、合闸的回路。
直接控制对象：断路器的操动（作）机构。
操动机构：电磁操动机构（CD）、弹簧操动机构（CT）、液压操动机构（CY）等。
断路器控制回路的基本要求：
1.能手动和自动合闸与跳闸；
8.2 变电所二次回路
2.应能监视控制回路操作电源及跳、合闸回路的完好性；
3.在合闸或跳闸完成后应能自动解除命令脉冲，切断合闸或跳闸电源；

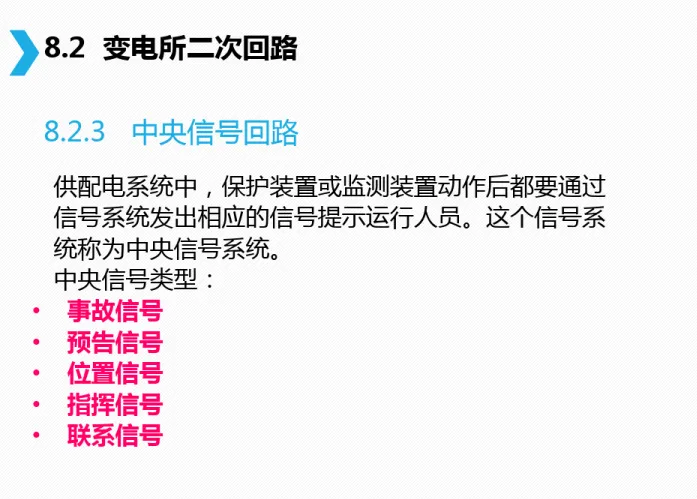

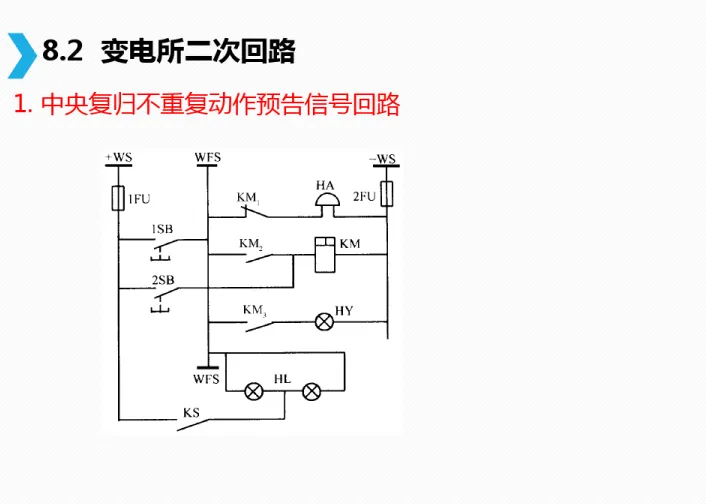

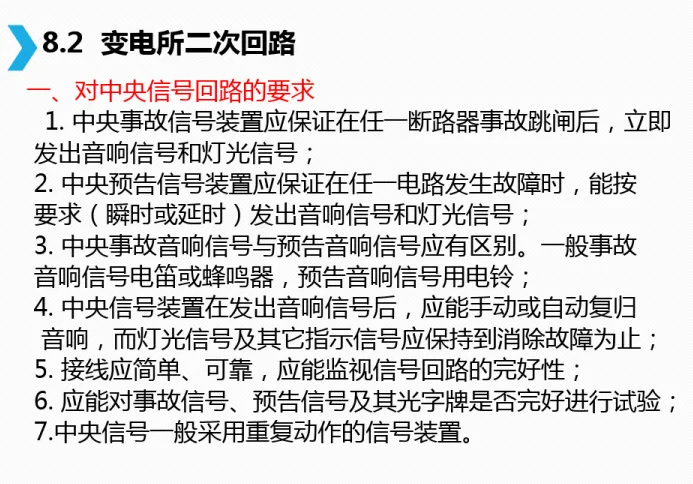

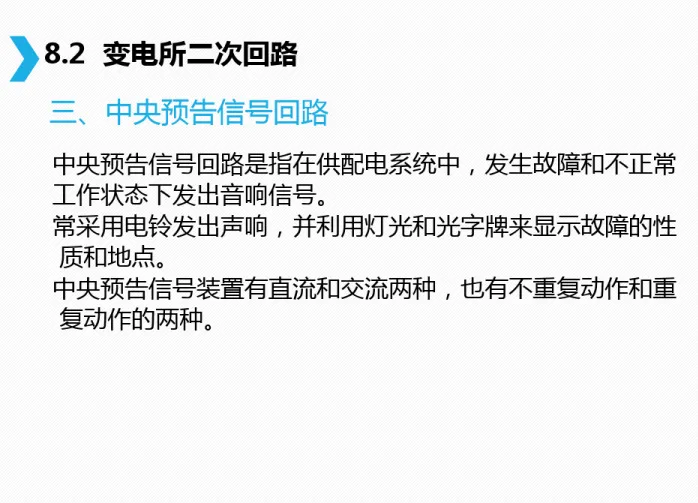

4.应有反应断路器手动和自动跳、合闸的位置信号；
5.应具有防止断路器多次合、跳闸的“防跳”措施；

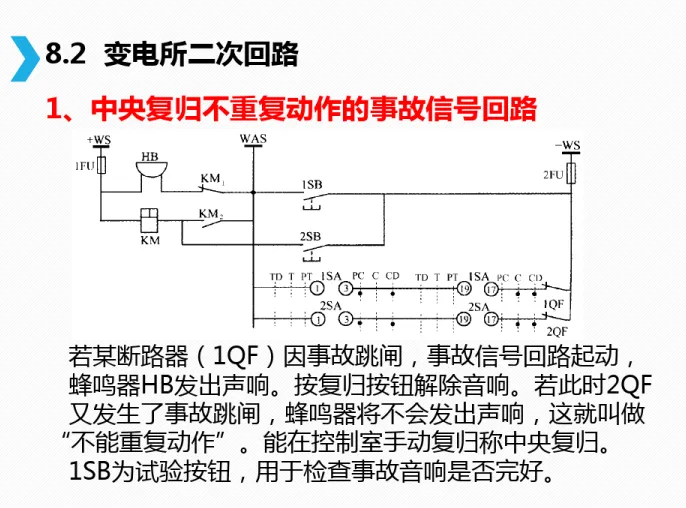

6.断路器的事故跳闸回路，应按“不对应原理”接线。
7.接线应简单可靠，使用电缆最少。
8.2 变电所二次回路

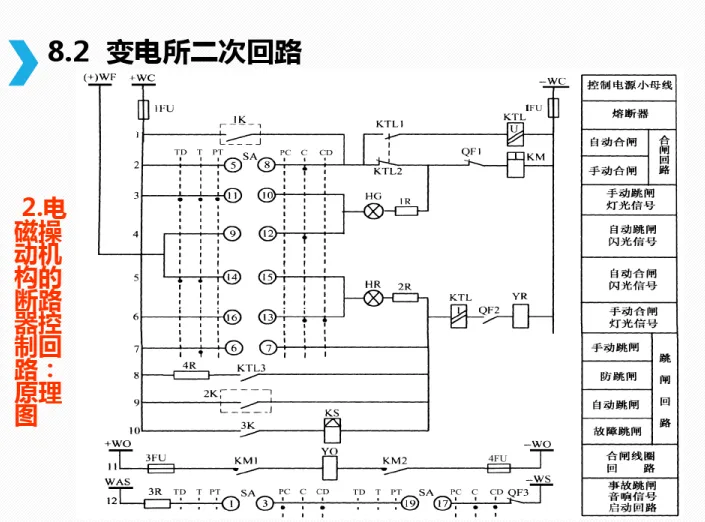

二、电磁操动机构的断路器控制回路
1.控制开关
控制开关是断路器控制和信号回路的主要控制元件，由运行人员操作。
在变电所中常用的是LW2型系列自动复位控制开关。控制开关有六个位置：
“跳闸后”、“预备合闸”、“合闸”、“合闸后”、“预备跳闸”、“跳闸”
其中“跳闸后”和“合闸后”为固定位置，其它为操作时的过渡位置。
