夜雨聆风UGNX 2412AI自动选边、一键出工序，老用户直呼太爽了
27个重磅更新，这几个功能让我想立刻升级
兄弟们，西门子前几天悄悄推送了UG NX 2412更新。作为一个在工厂里画了十几年图的老鸟，第一时间上手体验了几天，说实话有几个功能真把我整激动了——特别是那个AI自动选边和一键生成加工工序，用了就回不去了。
先说下我的使用环境：公司在用的是NX 12和NX 1919混搭，平时主要做注塑模具设计和CNC编程加工。新版本装了测试机跑了大概一周，模具结构、运动仿真、订料、出图、编程这些常用模块都过了一遍。今天就跟大家好好聊聊2412到底更新了啥，哪些值得升级，哪些坑要避开。
还在一个个手动点边缘做倒角？还在为了一致性反复框选？AI智能边缘识别这个功能简直是救星。以前做个复杂的模具零件，光选边这一项就要花掉大半天，手指头点鼠标点得都抽筋了。
简单来说，你只要点一条边，AI会自动识别所有形状相似、尺寸接近、拓扑结构相同的边缘，然后一键批量选中。想做R2圆角？一次性全选完，直接倒。不用再一个个Ctrl+鼠标左键点到崩溃。
搜索范围也可以自己选：工作部件、整个装配、指定部件都行。特别适合那种整机模型里要给几十上百条相同边缘做处理的场景。举个例子，我们之前做过一个医疗设备的外壳，前后壳加起来有200多条边要做R1.5的倒角，用老版本得一条条点，选完了整个人都不好了。新版本呢？点一条，AI自动给你选出所有相似边，两分钟搞定，眼都不眨一下。
💡 老司机经验
智能命令搜索也升级了，Ctrl+空格快捷键呼出，用得越多推荐越准。刚开始可能觉得一般般，一周后就离不开了。还有个小技巧：可以排除不想要的建议项，系统会记住你的偏好。
图：NX强大的3D建模能力（来源：网络）
画过复杂草图的老铁都知道，最烦的就是几何约束过定义——明明画个大概就行，结果系统提示红色冲突，你得一个个去删约束、调整尺寸，半天时间全耗在这上面了。特别是接手别人画的老图，约束乱七八糟，改一个尺寸连带出来一堆问题，头都大了。
2412引入了"松弛尺寸"和"松弛关系"的概念，AI会自动处理部分约束，草图不需要死磕绝对精确。曲线端点修改的"过度粘性"问题也被修复了——之前拖动端点的时候动不动就自动吸附到奇怪的位置，现在终于老实了。
新草图求解器识别中点的速度也更快了，画复杂曲线的时候能明显感觉到流畅度的提升。模具设计、钣金展开这些需要反复调整草图的场景，这次升级真的帮了大忙。我试着画了个复杂的手机中框草图，换了2412之后，整体效率大概提升了30%左右。
- 🎯 新增曲线绘制命令，支持捕捉现有曲线画手绘曲线，方便添加复杂自动化细节
- 🎯 螺纹贴花显示：建模首选项勾选"显示符号螺纹贴花"，用贴图直观展示螺纹位置和长度，告别传统虚线看不清的问题，性能消耗也更低
- 🎯 NX Realize Shape优化：新增倒斜角工具，OBJ导入导出支持自定义单位，"Merge Subdivision Body Faces if Possible"选项减少面数提升轻量化效率
- 🎯 收敛建模升级：算法建模增强，更好支持收敛建模工作流，新增节点用于合并收敛面、细分小平面
- 🎯 高级放样曲面：分割边界曲线实现更精确、更高质量的曲面连续性
兄弟们，这个Make Machining Suggestion功能我必须重点说。之前的版本，做一个口袋的完整加工程序，你要选底面、选边界、选刀具、设参数、排工序……一套下来少说二十分钟。遇到复杂的模芯，光编程就要花掉大半天。
现在？直接点一下零件面，AI自动生成完整加工工序，预定义流程、优化操作顺序全都给你安排好。你选个口袋底面，它自动编程整个口袋的多工序多刀具方案。粗加工、半精加工、精加工、清根……一套完整的加工策略，几秒钟就出来了。
当然，AI生成的程序肯定不是100%最优的，实际生产中还需要根据机床性能、刀具状态微调参数。但至少帮你省掉了80%的重复劳动，新手下现场心里也有底了。老师们傅也可以用这个功能来做方案验证，两套程序互相参照，加工质量更有保障。

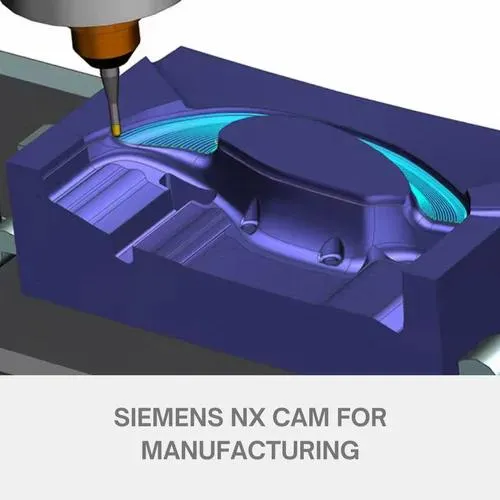

图：NX CAM强大的加工编程能力（来源：网络）
🔧 自动孔加工增强
新增规则库和孔直径过滤选项，可自定义库规则，用最大/最小孔直径过滤，编程效率大幅提升。
⚙️ 断屑控制
车削操作新增断屑控制选项，自定义切削距离和退刀长度，延长刀具寿命、提高表面光洁度。
📏 鼓形刀壁精加工
新增最大切削步长选项，调整步长值提高表面加工质量，特别是镜面模具效果明显。
🔗 刀具管理器增强
集成Walter GPS、Fraisa切削数据，Kennametal实体刀具可直接导入NX刀具库，再也不用手动录参数了。
🔍 CAM模块其他更新
- 3D自适应粗加工/快速粗加工支持用户自定义安全平面高度
- IPW显示优化：可隐藏部件/毛坯几何体查看过程工件
- 机上探测增强：多种铣床控制器横移路径支持碰撞监测
- 工序导航器右键命令预测：最多显示5个预测命令
- 刀轨动画支持每一层或每一工序暂停
- 可直接创建Lens barrel铣刀用于轮廓精加工
以前想在NX里查点资料，得切出去开浏览器，找到内容再截图贴回来。有时候遇到问题还要两个窗口来回切换，一个屏幕根本不够用。2412内置了WebView2浏览器，基于Edge/Chromium技术，不用离开NX就能访问在线资源。
配合Teamcenter的Active Workspace，设计变更实时推送、多用户协同通知这些功能，终于能在NX界面里一站式搞定了。团队成员可以实时追踪设计变更，自行选择接收哪些通知，变更在图形窗口突出显示，协同效率提升明显。
而且这个浏览器通过Windows Update自动更新安全补丁，不用担心漏洞问题。对企业IT来说也是个好消息，减少了很多维护负担。

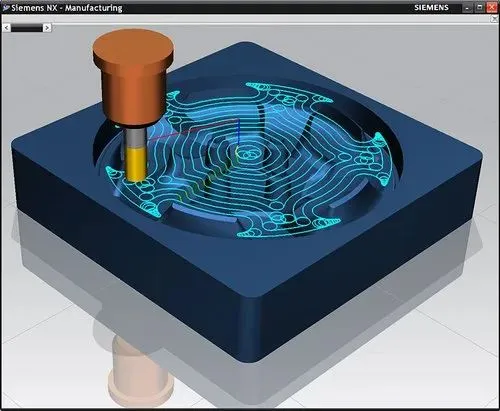

图：NX CAM加工仿真模拟（来源：网络）
可持续设计工具：集成了材料库和环境数据，可以生成环境影响报告，包括温室潜力、不可再生能源消耗、淡水消耗、人体毒性等指标。这个在接出口订单、欧美客户的时候特别有用，人家就要求你提供这类数据。
PMI增强：支持ISO 21920表面符号、新孔标注、自动化PMI气球标注。大装配党福音——PMI延迟加载功能终于来了，组件PMI延迟加载，大装配性能提升明显。以前开个几千零件的装配体，PMI加载能卡半天，现在基本秒开了。
性能优化：大型装配和复杂模型处理更快，装配建立、模型显示、绘图、保存和加载速度均有提升。老机器可能感觉不明显，但新机器跑起来真的流畅很多。特别是现在电脑配置越来越好，这个版本把硬件性能吃得更满了。
Ribbon功能区：界面更美观现代化，布局合理，图标清晰。第一次用可能会稍微有点不适应，但习惯了之后确实比老界面效率高。我用了大概两天就适应了，主要是找功能比以前快，图标比文字标签好认。
特征模板升级：PMI注释、尺寸、基准等均可存储和重用，用户定义特征保真度和可配置性提升。这对做标准件库的企业特别有用，可以把常用特征做成模板，新项目直接调用。
值不值得升级？
如果你是机械设计、模具设计、CNC编程相关的从业者，强烈建议升级。AI选边和一键出工序这两个功能，用了就回不去。
⚠️但要注意：
新版本比较吃配置，老机器升级前最好先查一下官方配置要求。Teamcenter集成功能需要配合相应的服务器版本才能使用。
💡升级建议：
NX 12以上版本都可以直接升级，首次使用建议先熟悉一下Ribbon界面布局的变化。花个半天时间把所有菜单过一遍，后面用起来事半功倍。
至于还在用NX 9、NX 10的老铁……该升就升吧，差太多了。
