手把手教你:手机APP端如何发写请求和写命令

一、前言

本篇开始讲解手机APP如何发送写命令和写请求

二、阅读说明

1、泰凌微芯片学习者，前期使用过该芯片。

2、能够知道怎么进行创建工程，下载代码。

3、有一块开发板，板上的芯片可以是8251,8253或者8258。

三、正文

1、使用的SDK

手把手教你：BLE从机如何接收手机APP发过来的数据

使用的SDK为该篇文章描述的，这个SDK中的ble_sample例程使用了私有服务，本篇文章会用到

2、手机发送写命令

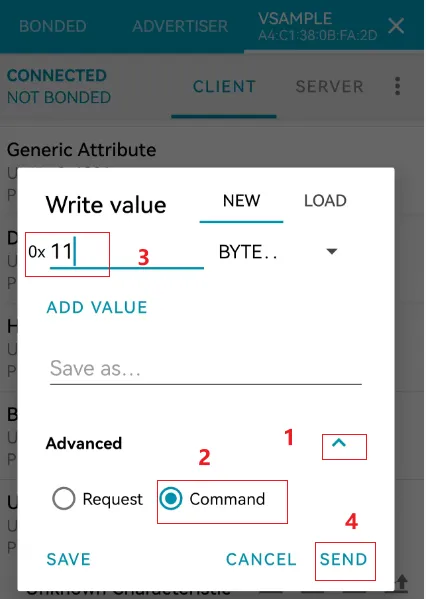

如上图所示，选择Advanced里面的Command，然后填写需要发送的值，点击SEND就可以发送出去

3、手机发送写请求

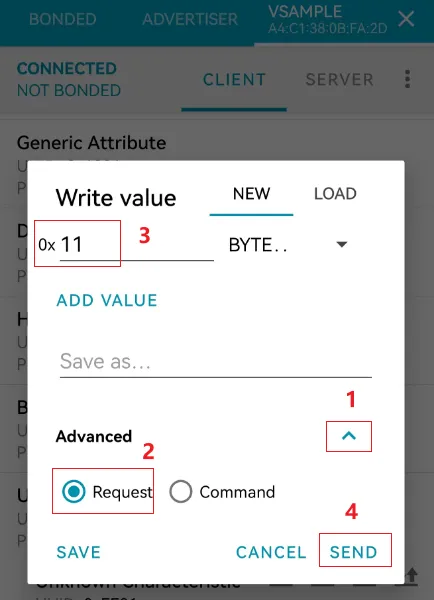

如上图所示，选择Advanced里面的Request，然后填写需要发送的值，点击SEND就可以发送出去

4、主机的写命令分析

4.1、抓包数据展示

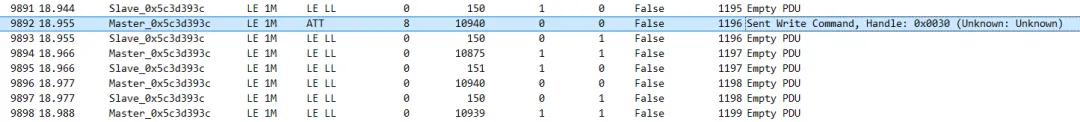

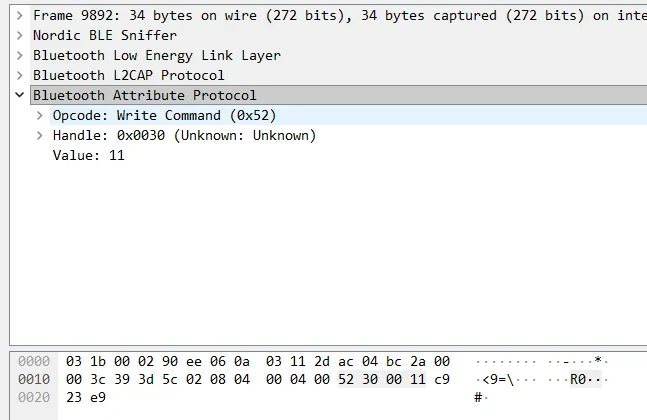

• 上图中展示的是一条主机的写命令，可以看到没有收到从机的回复
• 主机发出的写命令，操作码为0x52，句柄为0x0030，写入的值为0x11

4.2、蓝牙协议分析

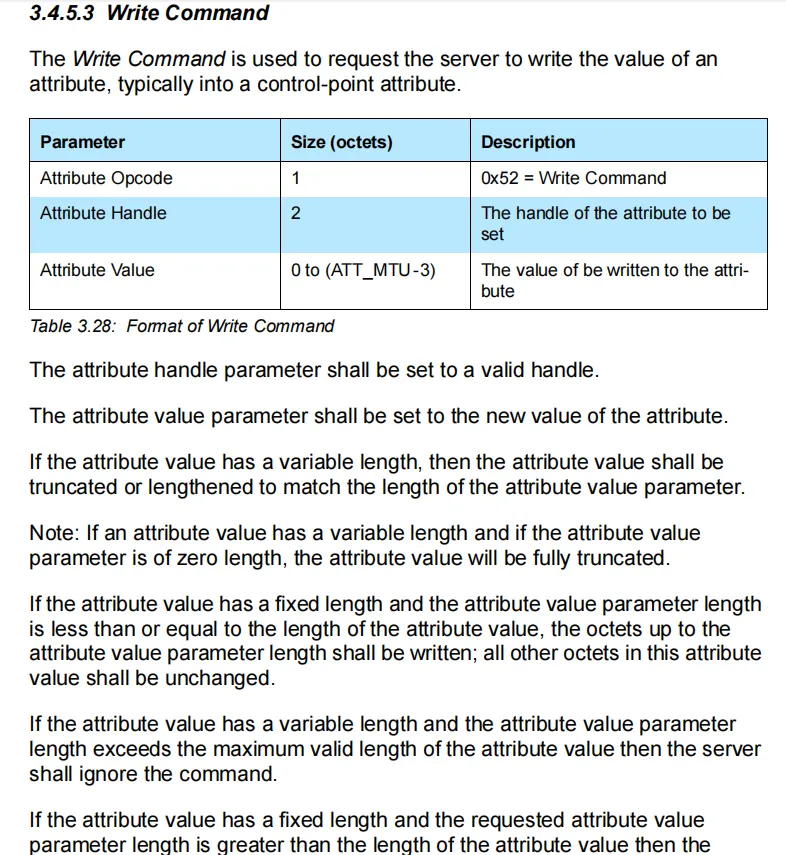

从这幅图片中可以看到4.1小节里面的抓包数据描述一致

5、主机的写请求和从机的回复数据分析

5.1、写请求和回复的抓包数据展示

由上图可以看到，一条是主机发给从机的写请求数据，一条是从机回复给主机的数据

5.2、写请求数据分析

• 操作码：0x12
• 句柄：0x0030
• 写入的值：0x11

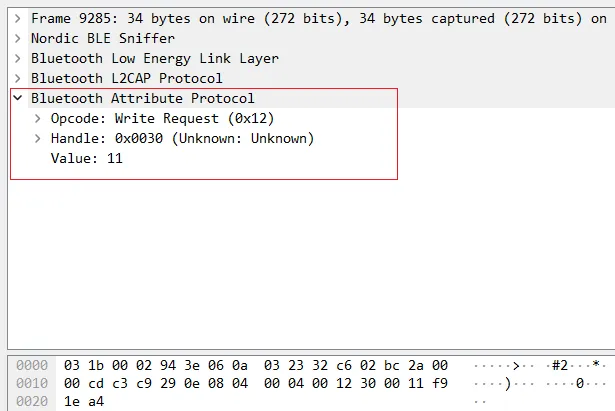

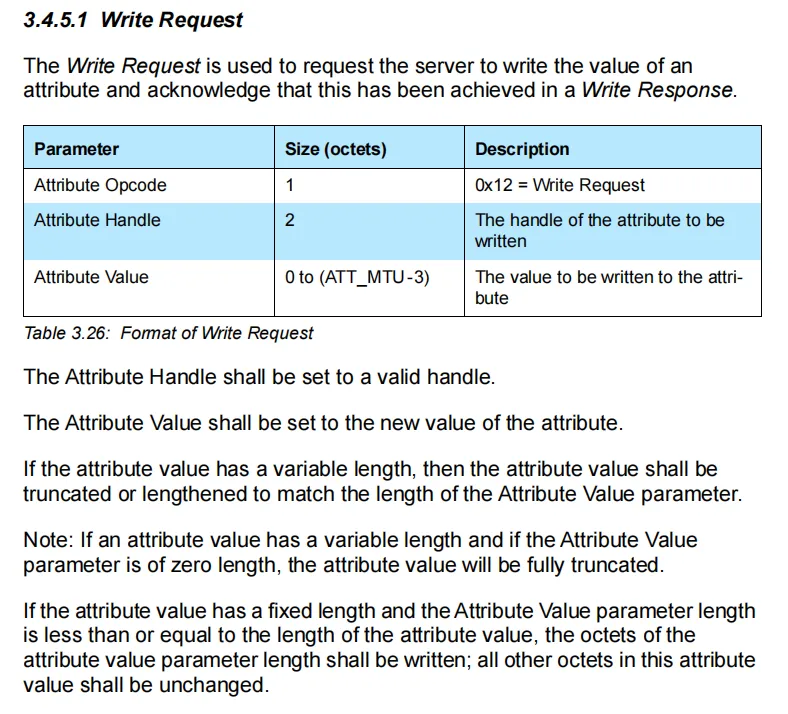

5.3、蓝牙协议分析（写请求）

可以看到5.2小节里面的抓包数据和蓝牙协议里面的描述一致

5.4、从机回复数据展示

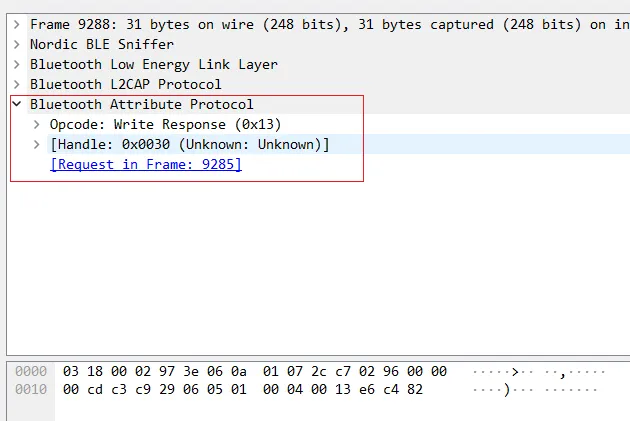

从机回复的数据值带了一个操作码（0x13），和一个句柄的值（0x0030）

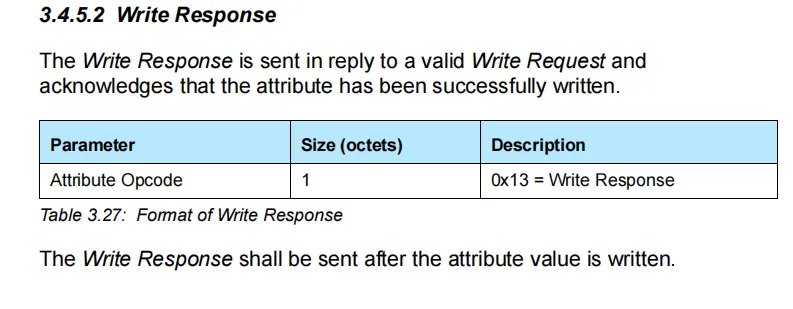

5.5、蓝牙协议分析（从机回复）

可以看到协议里面只是带了一个操作码，那为什么5.4小节中还带了一个句柄信息呢，这是因为Wireshark会自动的将相关的数据放入下面，方面读者好分析

四、结尾

本篇讲解了手机APP如何发送命令和请求命令，并结合蓝牙协议分析了命令和请求的结构组成，到目前为止，关于如何传输数据的部分已经讲解完毕，下一篇开始讲解ble从机如何传输超过21个字节的数据。
