基于KiCad的大语言模型插件(Agent)

基于KiCad的大语言模型插件(Agent) - Windows平台安装指南

前言

前面几篇文章介绍了 KiCad AI Assistant 插件的功能，但安装说明只覆盖了 Linux 平台。这篇文章介绍如何在 Windows 11 上安装并使用该插件，测试使用的 KiCad 版本为 10.0。

1. 如何使用LLM直接修改KiCad原理图
2. 基于KiCad的大语言模型插件(Agent)
3. 基于KiCad的大语言模型插件(Agent) - 支持编辑PCB
4. 基于KiCad的大语言模型插件(Agent) - 支持自动布线

安装过程

第一步：安装 uv

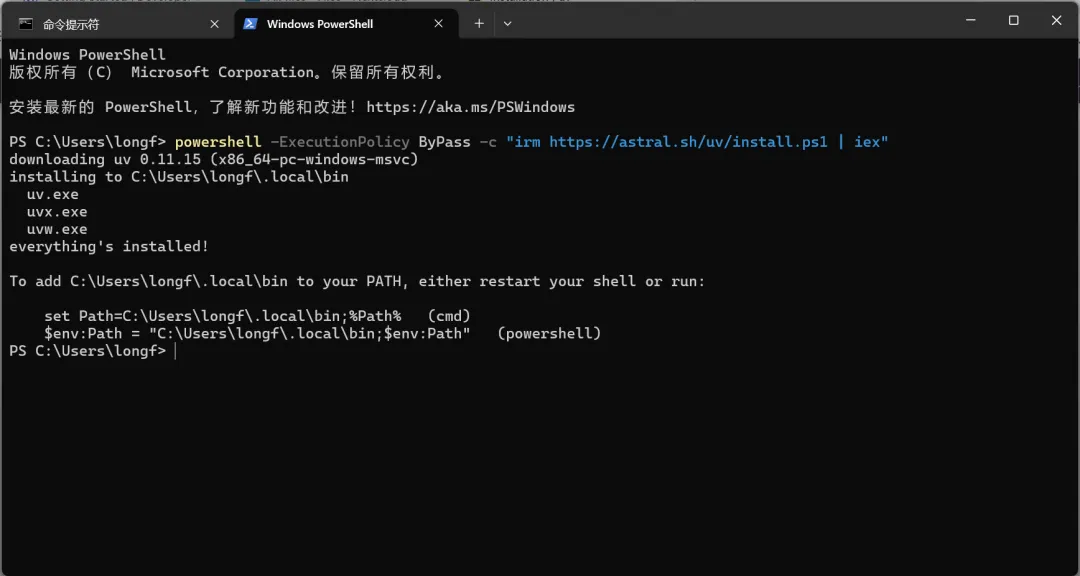

插件依赖 uv 来管理 Python 虚拟环境。在 Windows 上推荐使用 PowerShell 官方安装脚本进行安装：

powershell -ExecutionPolicy ByPass -c "irm https://astral.sh/uv/install.ps1 | iex"

安装完成后，关闭并重新打开 PowerShell，执行下面的命令验证安装是否成功：

uv --version

第二步：下载代码包和插件包

在 kicad-mcp Releases 页面下载以下两个文件：

• kicad_ai_assistant.zip — KiCad 插件包
• Source code (zip) — kicad-mcp 源码包

将源码 ZIP 解压，把解压后的文件夹重命名为 kicad-mcp 并放到一个固定位置，例如 C:\kicad-mcp 。

将 kicad_ai_assistant.zip 解压到 KiCad 的插件目录 %USERPROFILE%\Documents\KiCad\10.0\scripting\plugins 下。

解压后目录结构如下：

%USERPROFILE%\Documents\KiCad\10.0\scripting\plugins\└── kicad_ai_assistant\    ├── __init__.py    ├── setup_plugin.bat    ├── setup_plugin.ps1    └── ...

第三步：运行安装脚本

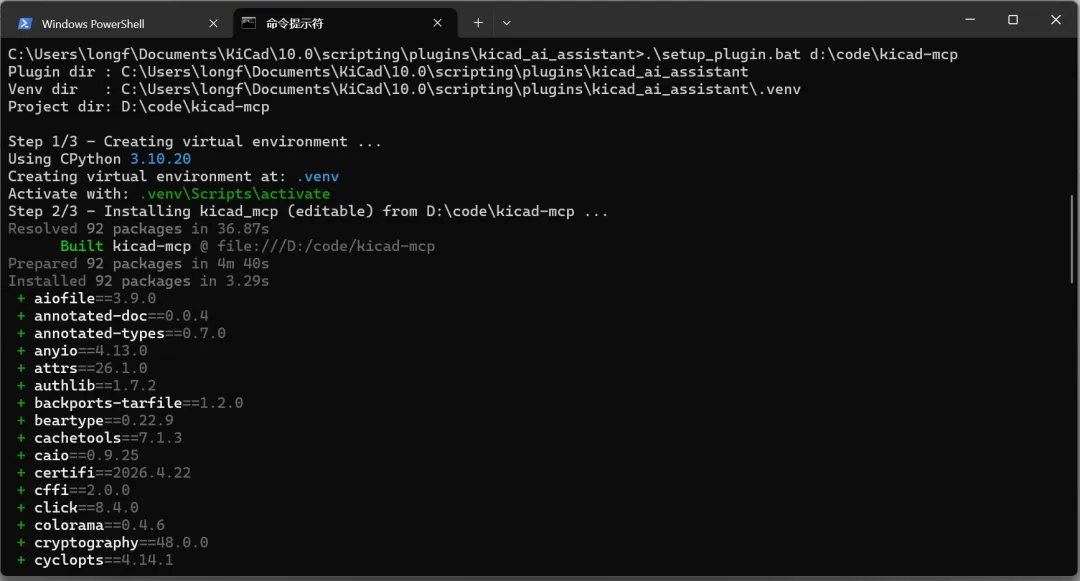

打开 PowerShell，进入刚才解压好的插件目录，执行安装脚本，并将 kicad-mcp 源码目录作为参数传入：

cd "$env:USERPROFILE\Documents\KiCad\10.0\scripting\plugins\kicad_ai_assistant".\setup_plugin.bat C:\kicad-mcp

脚本会自动完成以下三件事：

1. 在插件目录下创建 Python 虚拟环境（ .venv ）；
2. 将 kicad-mcp 以可编辑模式安装到虚拟环境中；
3. 从 GitHub 下载 freerouting JAR 文件（用于自动布线功能）。

配置插件

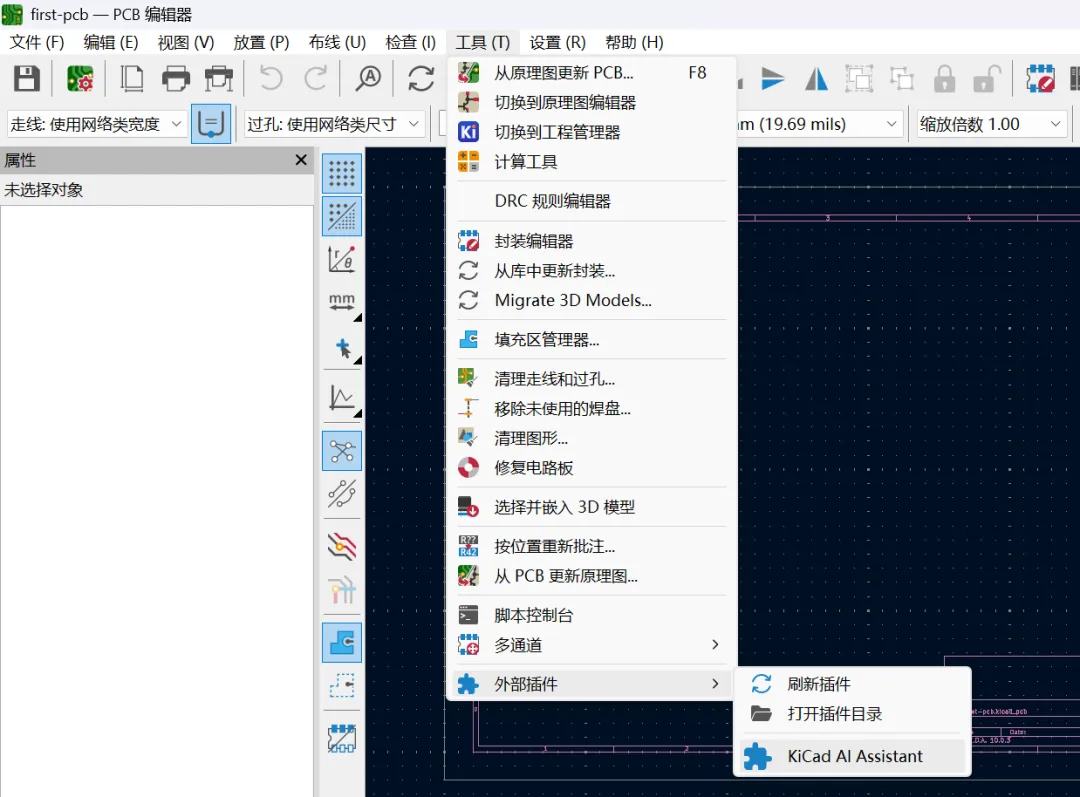

安装完成后，打开 KiCad，在 PCB 编辑器的 Tools 菜单中找到并启动 Kicad AI Assistant 插件。

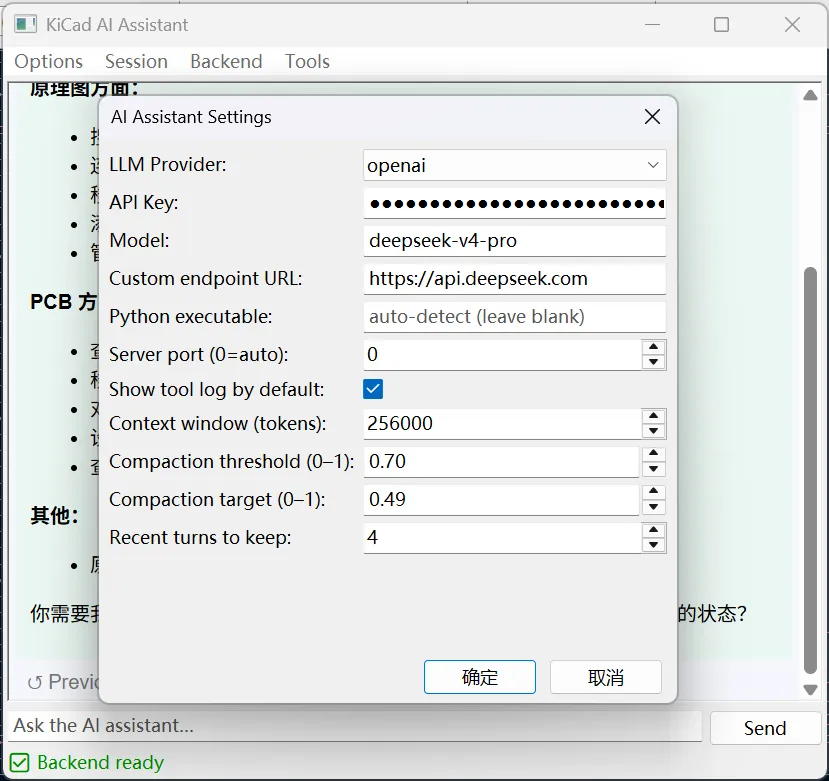

初次使用需要配置大模型参数。点击插件界面中的 Options → Settings 打开设置对话框，填写以下信息：

• *LLM Provider*：选择 openai 、 anthropic 或 custom
• *API Key*：对应服务的 API Key
• *Model*：模型名称，例如 deepseek-v4-pro 或其他兼容模型
• *Custom endpoint URL*：自定义服务地址（使用兼容 OpenAI 协议的第三方节点时填写）

设置对话框还提供了上下文窗口相关参数，可根据所使用模型的规格进行调整。

使用方法

配置完成后，在插件的聊天窗口中用自然语言描述需求，AI 会自动调用相应的工具来分析或修改原理图与 PCB。建议从简单的查询类任务开始熟悉插件的使用方式，例如让 AI 列出当前原理图中的元件或查询某个网络的连接关系。

目前插件支持的工具与 Linux 版本相同，详见基于KiCad的大语言模型插件(Agent)一文中的工具列表。

总结

本文介绍了如何在 Windows 11 + KiCad 10.0 平台上安装和配置 KiCad AI Assistant 插件，主要步骤为：安装 uv、从 GitHub Releases 下载并解压两个压缩包、执行 setup_plugin.bat 完成环境配置。如有问题，欢迎在 kicad-mcp 项目中提 Issue 反馈。

参考索引

1. kicad-mcp 项目 - https://github.com/paul356/kicad-mcp
2. kicad-mcp Releases - https://github.com/paul356/kicad-mcp/releases
3. uv - https://github.com/astral-sh/uv
4. uv 安装文档 - https://docs.astral.sh/uv/getting-started/installation/
