《Nano-vLLM 源码解读》第 24 篇 · 张量并行(四)多进程架构

nano-vllm 用千行代码拆解 vLLM 核心，是读懂大模型推理最快的捷径。

1. 介绍

上一篇把张量并行的三种切法（weight、vocab、head）讲完了。但 TP 这几篇的代码都在单进程里模拟两卡——把 tp_size、tp_rank 当参数手动传进去。

真实的多卡是多进程：每张卡一个进程，tp_size、tp_rank 从 dist 取。本篇看这套多进程怎么搭——进程怎么起、rank0 怎么把一次方法调用（比如每个 step 的 run）传给每张卡、跑完怎么收摊。

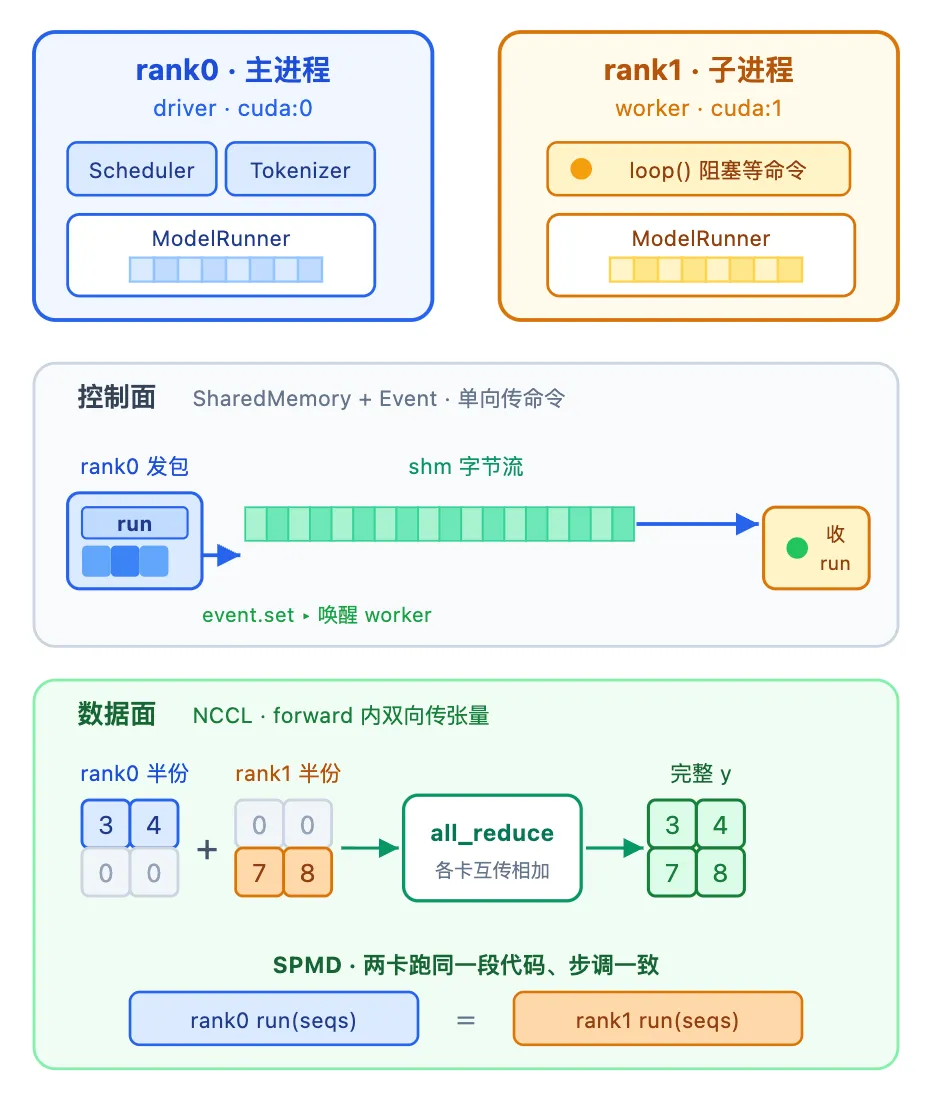

2. 总览

以 tp=2 为例。LLMEngine 在主进程里起 1 个子进程，连自己共 2 个进程，每进程占一张卡、各跑一个 ModelRunner。

• • rank0 在主进程，是 driver：握着 Scheduler、Tokenizer，跑 generate 主循环，自己也兼一个本卡 ModelRunner。
• • 其余 rank 在子进程，是 worker：只有一个 ModelRunner，平时阻塞在 loop() 里等命令。

两进程靠两条通道协作：

• • 控制面（SharedMemory + Event）：rank0 单向广播「该跑哪个方法」给 worker。
• • 数据面（NCCL）：forward 内部的 all_reduce、gather 走这条，前几篇的张量通信都在这里。

核心是 SPMD：所有卡跑同一段代码。rank0 通过控制面让每张卡都调用同一个方法、同一批参数，于是代码跑到 all_reduce 那行时所有卡正好都到齐——数据面的集合通信才对得上。

打个比方：rank0 像工头对着对讲机喊「现在都做 run」，每个工人（worker）听到同样的指令、对着自己那份料各做各的，做到要合料的工序（all_reduce）时正好都到齐。

3. 起进程

一个 Python 进程只有一个 GIL（全局解释器锁，同一时刻只准一个线程执行 Python 代码），CPU 端一次只能往一张卡发 kernel。要让多张卡真正并行，就得多进程——每进程一个 GIL、独占一张卡。

起子进程用 spawn 而非 fork：fork 会继承父进程已初始化的 CUDA 上下文，而 CUDA 不支持这样跨进程复用；spawn 起一个全新的 Python 解释器，各自干净地初始化 CUDA。

主进程循环起 tp_size - 1 个子进程（rank 1…tp-1），每个 target=ModelRunner、占一张卡；rank0 的 ModelRunner 留在主进程。每个子进程分一个 Event，rank0 收下全部 Event 的列表（广播时逐个 set）。

import torch.multiprocessing as mp

# LLMEngine.__init__（只留起进程部分）
def__init__(self, config):
self.ps, self.events = [], []
    ctx = mp.get_context("spawn")          # 全新解释器，CUDA 不能 fork
for i inrange(1, config.tensor_parallel_size):   # rank 1…tp-1
        event = ctx.Event()
        p = ctx.Process(target=ModelRunner, args=(config, i, event))
        p.start()                          # 子进程跑 ModelRunner(config, i, event)
self.ps.append(p)
self.events.append(event)
# rank0 留主进程，拿到所有子进程的 event 列表
self.model_runner = ModelRunner(config, 0, self.events)

进程起来后

每个 ModelRunner 一启动，先 dist.init_process_group("nccl", ...) 加入 NCCL 组——NCCL 是 NVIDIA 的多卡通信库，专管 GPU 之间传张量，这就是数据面，前几篇的 all_reduce、gather 都走它。接着各自 set_device(rank)、建模型、加载权重、warmup、分配 KV cache。

rank0 建好共享内存就返回、回 LLMEngine 干活；worker 打开同一块共享内存后，执行 loop() 阻塞等命令。

中间的 dist.barrier() 是一道栅栏：所有进程都到了才放行。rank0 先建好共享内存再过栅栏，worker 过栅栏后才去打开——保证它打开时共享内存已存在。

# ModelRunner.__init__
def__init__(self, config, rank, event):
    dist.init_process_group("nccl", "tcp://localhost:2333",
                            world_size=self.world_size, rank=rank)  # 加入数据面
# … set_device、建模型、加载权重、warmup、分配 KV cache …
ifself.world_size > 1:
if rank == 0:
self.shm = SharedMemory(name="nanovllm", create=True, size=2**20)
            dist.barrier()                 # 建好共享内存，等所有进程到齐
else:
            dist.barrier()
self.shm = SharedMemory(name="nanovllm")   # 打开同一块
self.loop()                    # 扎进 loop 阻塞等命令

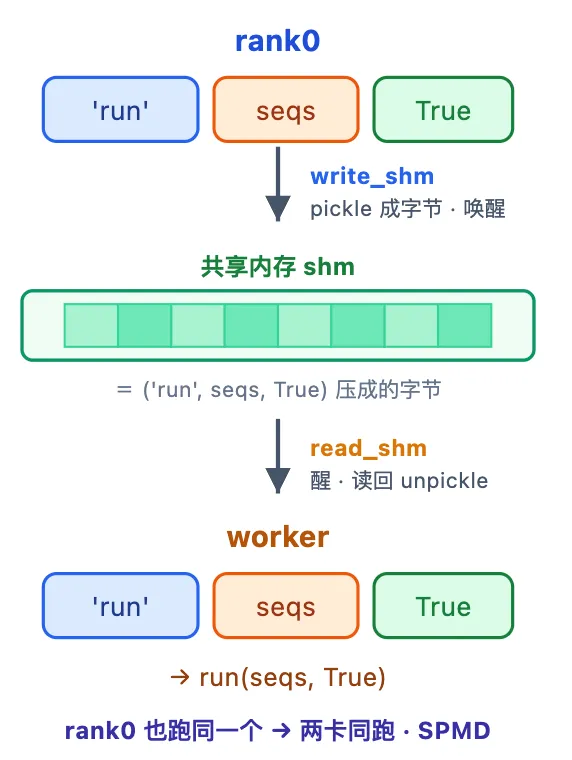

4. 一次 call 怎么传到每张卡

控制面用两个多进程原语搭起来：

• • SharedMemory：一块多个进程都能映射进各自地址空间、直接读写的内存，相当于一块公共白板。进程之间内存本来互相隔离，有了它 rank0 在白板上写、worker 在白板上读，不用拷贝、最快。
• • Event：一个跨进程的信号灯，有 wait / set / clear。光有白板，worker 不知道「写好了没」，只能空转干等；Event 让 worker 先阻塞在 wait() 上，rank0 写完 set() 一下把它叫醒。

rank0 要让每张卡都跑某个方法（比如每个 step 的 run），入口是统一的 call：

• • rank0 调 call：先 write_shm 把方法名和参数广播出去，再自己执行。
• • worker 在 loop() 里 read_shm 收到，再 call 执行（worker 不广播，否则会循环执行）。

import pickle

# ModelRunner 的控制面四个方法
defwrite_shm(self, method_name, *args):       # 只有 rank0 调
    data = pickle.dumps([method_name, *args])
    n = len(data)
self.shm.buf[0:4] = n.to_bytes(4, "little")    # 前 4 字节：长度 n
self.shm.buf[4:n+4] = data                     # 其后：pickle 字节流
for event inself.event:                       # 逐个唤醒 worker
        event.set()

defread_shm(self):                            # 只有 worker 调
self.event.wait()                              # 阻塞，被 set 唤醒
    n = int.from_bytes(self.shm.buf[0:4], "little")
    method_name, *args = pickle.loads(self.shm.buf[4:n+4])
self.event.clear()                             # 复位，等下次
return method_name, args

defcall(self, method_name, *args):            # 两边共同入口
ifself.world_size > 1andself.rank == 0:
self.write_shm(method_name, *args)         # 只有 rank0 广播
    method = getattr(self, method_name, None)
return method(*args)                           # 各卡都执行

defloop(self):                                # worker 主循环
whileTrue:
        method_name, args = self.read_shm()
self.call(method_name, *args)
if method_name == "exit":
break

write_shm：先 pickle 成字节流（pickle 就是把 Python 对象和字节互相转换，即序列化），前 4 字节写长度 n（读时才知道截到哪），其后写数据，最后 event.set() 逐个唤醒 worker。

read_shm：event.wait() 一直阻塞，被唤醒后先读 4 字节拿 n、再按 n 截出字节流 unpickle，最后 event.clear() 复位，好等下一次。

call 是 rank0 和 worker 的共同入口，但只有 rank0 会 write_shm——worker 的 call 由 loop 调，再广播就死循环了。两边最后都 getattr 执行同一个方法，这就是 SPMD。

loop：worker 一辈子在这转——读一条、执行一条，直到读到 "exit" 才跳出。

为什么方法调用走共享内存、不走 NCCL？NCCL 只传张量，而这里要传的是方法名加 seqs 这种 Python 对象，pickle 进共享内存最直接（开 2²⁰ 字节够装一批请求的元数据）。

5. 退出清理

generate 跑完，LLMEngine在atexit里调call("exit")——和run同一条控制面，把"exit"广播给每个 worker。worker 的loop读到"exit"，执行完exit就break出循环、进程结束；主进程再join 等它们退干净。

exit 做三件收尾：关掉共享内存（rank0 还要 unlink 真正删除）、销毁 NCCL 进程组、同步 CUDA。

import torch

# ModelRunner.exit
defexit(self):
ifself.world_size > 1:
self.shm.close()              # 关掉本进程的共享内存映射
        dist.barrier()                # 等所有进程都 close 完
ifself.rank == 0:
self.shm.unlink()         # rank0 真正删除共享内存
ifnotself.enforce_eager:
delself.graphs, self.graph_pool   # 释放 CUDA Graph
    torch.cuda.synchronize()
    dist.destroy_process_group()      # 拆掉 NCCL 组

6. 小结

多卡的多进程架构到这里清楚了：

• • 起进程：每卡一进程（spawn，CUDA 不能 fork），rank0 留主进程当 driver，其余 worker 进 loop() 阻塞等命令；dist.barrier 握手保证共享内存建好再打开。
• • 控制面（SharedMemory + Event）：rank0 write_shm 广播方法名+参数、event.set() 唤醒；worker read_shm 收下执行。call 是两边共同入口，只有 rank0 广播。
• • 数据面（NCCL）：forward 里的 all_reduce、gather 走这条。
• • 两条通道合起来就是 SPMD：所有卡跑同一段代码、步调一致，集合通信才对得上。
• • 退出：call("exit") 广播，worker 跳出 loop，各自关共享内存、拆 NCCL 组。

张量并行至此介绍完毕。下一篇端到端跑通整个推理引擎。
