插件后内弯与外弯区别及特点

一．立式外弯

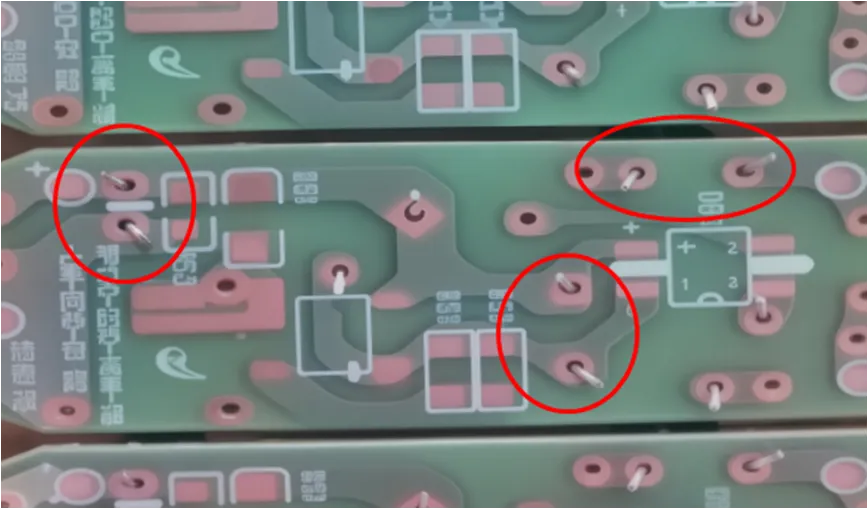

两根引脚穿出 PCB 底面后，向远离元件本体中轴线、相互朝外分开折弯，俯视引脚形态呈大写字母N，因此叫 N 型外弯。

剪脚后外露引脚长度：通用1.2至.8mm，折弯角度常规 15°至35° 可调。

优点

机械固定最可靠：引脚向外撑开，牢牢卡死 PCB 插件孔边缘，传送带震动、波峰焊高温下几乎不会上浮、歪斜、掉落，返修率最低。

焊接工艺最优：引脚向外平铺在焊盘区域，锡流浸润充分，焊点成型规整，极少出现虚焊、少锡、冷焊，适配大批量波峰焊制程。

容错性强：PCB 孔径轻微偏大、插件微量偏移，折弯后依旧能有效固定，对前工序 PCB 公差包容度高。

机台兼容性拉满：全品牌立式 AI 机（中禾旭、环球、正可、松下）出厂默认 N 外弯，编程简单，同物料无需分站位。

插件后首选外弯模式。

PCB 背面折弯后引脚向外延伸，插件孔圆心向外 2.5mm 范围内不能布置贴片焊盘、走线、丝印，否则折弯模具会撞料、刮线、短路报废板子。

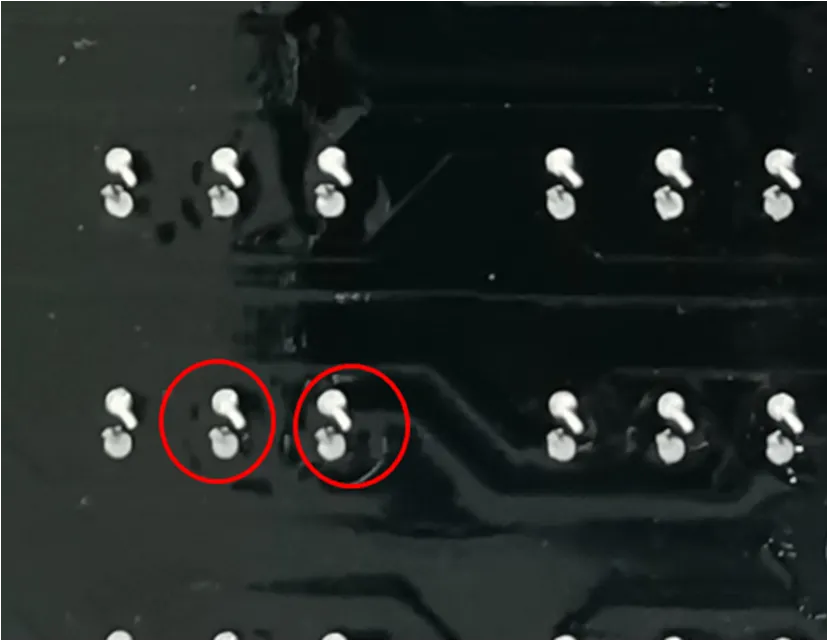

两根引脚穿出 PCB 底面后，朝向元件本体中轴线、两脚相互向内对着弯折，引脚互相靠拢收拢

此引脚焊接时容易连锡；

需要控制出脚长度0.8至1.2毫米；

折弯后两引脚顶端必须大于0.6毫米；

节省背面布线空间：引脚向中间收拢，背面横向占用尺寸大幅缩小，高密度 PCB、多器件紧凑排布只能选用内弯。

规避壳体干涉：产品底部有外壳、卡扣、螺丝柱时，外弯引脚会顶壳，内弯可避免装配顶料。

单面厚板 / 背贴元器件避让，防止折弯引脚戳伤背面贴片元件。

短路风险极高：两脚对向弯折极易互相触碰，插件孔精度差一点就会两脚短接，必须严格管控孔径与跨距公差。

固定力度不足：向内折弯无向外撑紧力，PCB 孔偏大极易出现元件松动、插装后歪件。

波峰焊不良多发：两根引脚距离过近，锡桥连锡概率大幅上升，后段 AOI 不良、人工补焊工作量增加。

机型限制：老旧单模立式插件机硬件不支持内弯，只能新款伺服折弯机型程序切换。

集成度高，客户要求，不建议使用内弯模式。

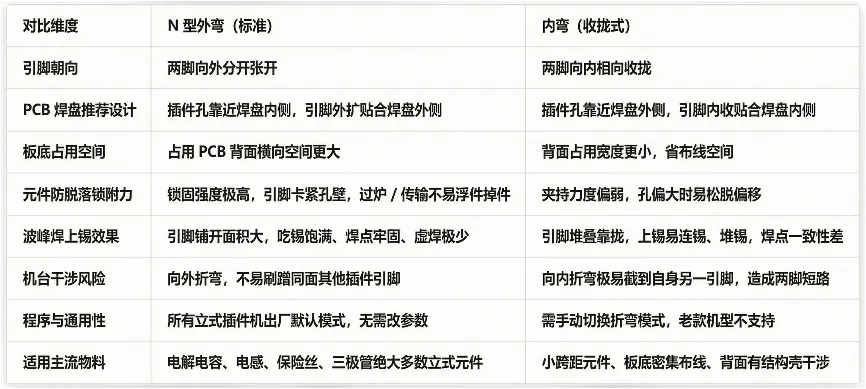

常规量产优先选用 N 型外弯：兼顾固定可靠性、焊接品质、设备通用性、公差容错，是插件机出厂标准模式，仅存在背面布线空间受限的单一短板；

内弯为特殊场景妥协方案：仅在 PCB 高密度布线、底部结构干涉、背贴元件避让时或客户特别要求时使用，存在短路、元件松动、焊接不良、设备兼容差多重隐患，生产管控要求严苛；

一种元件只使用一个折弯角度，
