广州育才教育集团 2024 学年第一学期初三第二阶段联合调研
物理练习卷（202411）
本练习卷分第I卷（选择题）和第Ⅱ卷（非选择题），总分90分，练习时间60分钟。
第I卷（选择题，共30分）
一、单项选择题：（每小题3分，共30分）

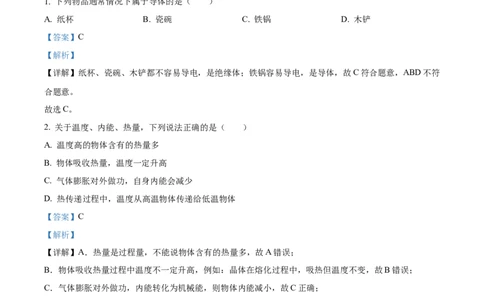

1. 下列物品通常情况下属于导体的是（ ）
A. 纸杯 B. 瓷碗 C. 铁锅 D. 木铲
【答案】C
【解析】
【详解】纸杯、瓷碗、木铲都不容易导电，是绝缘体；铁锅容易导电，是导体，故C符合题意，ABD不符
合题意。
故选C。
2. 关于温度、内能、热量，下列说法正确的是（ ）
A. 温度高的物体含有的热量多
B. 物体吸收热量，温度一定升高
C. 气体膨胀对外做功，自身内能会减少
D. 热传递过程中，温度从高温物体传递给低温物体
【答案】C
【解析】
【详解】A．热量是过程量，不能说物体含有的热量多，故A错误；
B．物体吸收热量过程中温度不一定升高，例如：晶体在熔化过程中，吸热但温度不变，故B错误；
C．气体膨胀对外做功，内能转化为机械能，则物体内能减小，故C正确；
D．在发生热传递时，高温物体放出热量，低温物体吸收热量，内能总是从高温物体转移到低温物体，故
D错误。
故选C。
3. 如图所示，以下器具在使用时属于省力杠杆的是（ ）
第1页/共14页
学科网（北京）股份有限公司A. 筷子 B. 食品夹
C. 钢丝钳 D. 镊子
【答案】C
【解析】
【详解】A．筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A不符合题意；
B．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故B不符合题意；
C．钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，故C符合题意；
D．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故D不符合题意。
故选C。

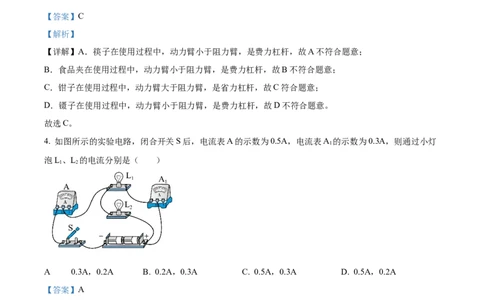

4. 如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A 的示数为0.3A，则通过小灯
1
泡L、L 的电流分别是（ ）
1 2
.
A 0.3A，0.2A B. 0.2A，0.3A C. 0.5A，0.3A D. 0.5A，0.2A
【答案】A
【解析】
【详解】由图中可知，小灯泡L 与L 并联，电流表A测干路电流，电流表A 测流过灯泡L 的电流，由题
1 2 1 1
意可知，电流表A的示数为I=0.5A，即干路电流为0.5A，电流表A 的示数为I=0.3A，即流过灯泡L 的电
1 1 1
流为0.3A，由并联电路的电流规律可知，流过灯泡L 的支路电流为
2
I=I-I=0.5A-0.3A=0.2A
2 1
故A符合题意，BCD不符合题意。
故选A。
第2页/共14页
学科网（北京）股份有限公司5. 如图所示，用被丝绸摩擦过的玻璃棒接触验电器的金属球，发现验电器的两片金属箔张开，下列说法正
确的是（ ）
A. 金属球带正电，金属箔带负电

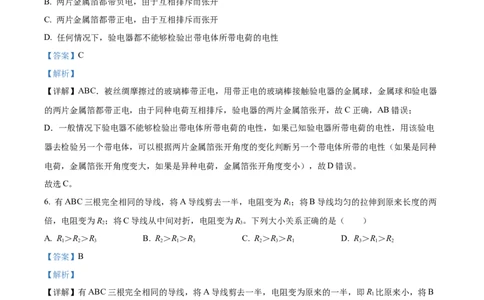

B. 两片金属箔都带负电，由于互相排斥而张开
C. 两片金属箔都带正电，由于互相排斥而张开
D. 任何情况下，验电器都不能够检验出带电体所带电荷的电性
【答案】C
【解析】
【详解】ABC．被丝绸摩擦过的玻璃棒带正电，用带正电的玻璃棒接触验电器的金属球，金属球和验电器
的两片金属箔都带正电，由于同种电荷互相排斥，验电器的两片金属箔张开，故C正确，AB错误；
D．一般情况下验电器不能够检验出带电体所带电荷的电性，如果已知验电器所带电荷的电性，用该验电
器去检验另一个带电体，可以根据两片金属箔张开角度的变化判断另一个带电体所带的电性（如果是同种
电荷，金属箔张开角度变大，如果是异种电荷，金属箔张开角度变小），故D错误。
故选C。
6. 有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R；将B导线均匀的拉伸到原来长度的两
1
倍，电阻变为R；将C导线从中间对折，电阻变为R。下列大小关系正确的是（ ）
2 3
A. R＞R＞R B. R＞R＞R C. R＞R＞R D. R＞R＞R
1 2 3 2 1 3 2 3 1 3 1 2
【答案】B
【解析】
【详解】有ABC三根完全相同的导线，将A导线剪去一半，电阻变为原来的一半，即R 比原来小，将B
1
导线均匀的拉伸到原来长度的两倍，长度增加，横截面积减小，电阻变大，R 比原来的电阻大；将C导线
2
从中间对折，长度变为原来的一半，电阻变小，但与减去一半比，长度相同，横截面积更大，电阻更小，
说明电阻R 小于R，则三个电阻的关系
3 1
故ACD错误，B正确。
故选B。
第3页/共14页
学科网（北京）股份有限公司7. 如图所示电路中，关于灯泡L、L、L 的连接方式，说法不正确的是（ ）
1 2 3
A. S、S 都断开时，L、L 串联
1 2 1 3
.
B S、S 都闭合时，L、L 并联
1 2 2 3

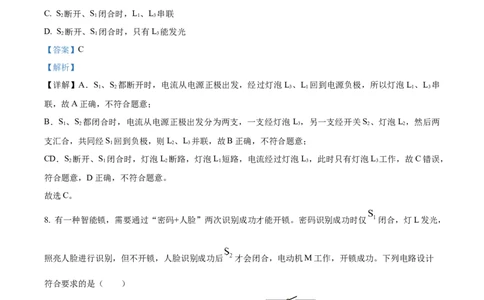

C. S 断开、S 闭合时，L、L 串联
2 1 1 3
D. S 断开、S 闭合时，只有L 能发光
2 1 3
【答案】C
【解析】
【详解】A．S 、S 都断开时，电流从电源正极出发，经过灯泡L 、L 回到电源负极，所以灯泡L 、L 串
1 2 3 1 1 3
联，故A正确，不符合题意；
B．S 、S 都闭合时，电流从电源正极出发分为两支，一支经灯泡L ，另一支经开关S 、灯泡L ，然后两
1 2 3 2 2
支汇合，共同经S 回到负极，则L、L 并联，故B正确，不符合题意；
1 2 3
CD．S 断开、S 闭合时，灯泡L 断路，灯泡L 短路，电流经过灯泡L ，此时只有灯泡L 工作，故C错误，
2 1 2 1 3 3
符合题意，D正确，不符合题意。
故选C。
8. 有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅 闭合，灯L发光，
照亮人脸进行识别，但不开锁，人脸识别成功后 才会闭合，电动机M工作，开锁成功。下列电路设计
符合要求的是（ ）
A. B. C.
第4页/共14页
学科网（北京）股份有限公司D.
【答案】C
【解析】
【分析】
【详解】由题可知， 闭合，灯L发光，但电动机不工作， 闭合，电动机M工作，所以灯和电动机并
联，且S 在干路，故ABD不符合题意，C符合题意。
1
故选C。
9. 如图所示有两个相同的验电器，其中A带正电、B不带电。用带有绝缘柄的金属棒把A和B连接起来。
下列说法错误的是（ ）
A. 连接前，A的金属箔张开是因为同种电荷相互排斥
B. 连接的一瞬间，自由电子从B流向A
C. 连接的一瞬间，正电荷从A流向B
D. 连接的一瞬间，金属杆中电流方向是从A流向B
【答案】C
【解析】
【详解】A．连接前，A的金属箔带着同种电荷，同种电荷互相排斥，所以金属箔张开，故A正确，不符
合题意；
BCD．A带正电说明A缺少电子，金属是靠带负电的自由电子导电的，所以，金属棒连接的一瞬间，电子
由B流向A；因为规定正电荷定向移动方向为电流的方向，所以此时电流方向为由A到B，故BD正确，
不符合题意；C错误，符合题意。
故选C。
第5页/共14页
学科网（北京）股份有限公司10. 如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L、L 中
1 2
只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
A. 可能是灯泡L 短路 B. 可能是灯泡L 短路
1 2
C. 可能是灯泡L 断路 D. 一定是灯泡L 断路
1 2
【答案】B
【解析】
【详解】A．若是灯泡L 短路，由电路图可知，此时电路中只有灯泡L 接入电路，电流表测电路中电流，
1 2
电压表V 与V 均测量电源电压，则三电表均有示数，故A错误；
1 2
B．若是灯泡L 短路，只有灯泡L 接入电路，此时电压表V 示数为零，电压表V 测电源电压，电流表测
2 1 2 1
电路中电流，此时只有两个电表的指针发生偏转，故B正确；
C．若是灯泡L 断路，此时电路处于断路状态，电流表示数为零，电压表V 测电源电压，电压表V 未接
1 1 2
入电路，无示数，此时只有一个电表的指针发生偏转，故C错误；
D．若是灯泡L 断路，此时电路处于断路状态，电流表无示数，电压表V 与V 均测量电源电压，此时两
2 1 2
电表有示数，但由B中分析可知，不是只有这一种情况，故D错误。
故选B。
第Ⅱ卷（非选择题，共60分）
二、填空题（每空2分，共20分）
11. “早穿皮袄午穿纱”表明沙漠地区昼夜温差大，而沿海地区则昼夜温差小，这是因为水比砂石的
________大，楼房中的“暖气”用水作为介质，正是利用了水的这一特性。某同学家“暖气”管道中
500kg的水从65℃降低到35℃，放出的热量为 ________J，这一过程中水的内能减少。[c ＝
水
4.2×103J/(kg·℃)]
【答案】 ①. 比热容 ②. 6.3×107
【解析】
【详解】[1]水的比热容较大，相同质量的水和砂石，同样受热或冷却的情况下，吸收或放出相同热量，水
的温度变化比砂石小，所以沙漠地区昼夜温差大，而沿海地区则昼夜温差小。
第6页/共14页
学科网（北京）股份有限公司[2]水放出的热量
Q ＝c mΔt＝4.2×103J/(kg·℃)×500kg×(65℃-35℃)＝6.3×107J
放 水
12. 某单缸四冲程汽油机，飞轮每分钟转3000转，则每秒对外做功_______次，每次对外做功115J，该汽
油机的效率为25%，连续工作1小时需消耗汽油________kg（q =4.6×107J/kg）。
汽油
【答案】 ①. 25 ②. 0.9
【解析】
【详解】[1]飞轮每转动两转，完成四个冲程，对外做功一次。飞轮每秒的转速
每秒对外做功25次。
[2]工作1h时，飞轮对外做功
消耗汽油放出的热量
消耗汽油的质量
的
13. “探究影响导体电阻大小 因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格
如下表所示。
编号 材料 长度/m 横截面积/mm2 灯泡亮度
A 锰铜合金 0.5 0.8 亮
B 镍铬合金 0.5 0.8 较亮
C 镍铬合金 0.5 0.4 较暗
D 镍铬合金 1.0 0.4 暗
第7页/共14页
学科网（北京）股份有限公司（1）实验中通过观察___________比较电阻丝电阻的大小；
（2）实验中采用的研究方法是___________和转换法；
（3）分别将编号为___________的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料
有关；
（4）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的
___________有关；
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了___________的
工作原理中；
A．电压表 B．电流表 C．滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用___________代替小灯泡完成
实验。
【答案】 ①. 小灯泡亮度 ②. 控制变量法 ③. A、B ④. 横截面积 ⑤. C ⑥. 电流表
【解析】
【详解】（1）[1]在实验中，电阻的大小是通过观察灯泡的亮度来体现的，灯泡的亮度越暗，说明电阻越
大。
（2）[2]导体电阻的大小与导体的材料、长度、横截面积及温度有关，因此要研究电阻大小与每一个因素
的具体关系时，要用到控制变量法；通过观察灯泡的亮度来体现电阻的大小，这是用到转换法，故本实验
中采用的研究方法有控制变量法和转换法。
（3）[3]电阻大小若不考虑温度的前提下，要研究导体的电阻大小与导体的材料有关，就要使导体的长度
和横截面积保持不变，故选用编号A、B。
（4）[4]编号B、C两根电阻丝，材料、长度都相同，横截面积不同，将电阻丝分别接入电路中，灯泡的发
光情况不同，故可以得出结论：导体的电阻大小与导体的横截面积有关。
（5）[5]编号C、D两根电阻丝，材料、横截面积都相同，长度不同，把他们分别接入电路中，灯泡的发
光情况不同，且接编号D的电阻丝比接编号C的电阻丝，灯泡发光情况要暗，相当于改变电阻丝接入电路
中的长度来改变接入电路中电阻的大小，与滑动变阻器的工作原理相同，故AB不符合题意，C符合题意。
故选C。
（6）[6]更换电阻丝后，小灯泡的亮度不明显，说明电阻丝的电阻太大，流过小灯泡的电流太小，为了完
成实验可以用电流表代替小灯泡。通过观察电流表示数的大小，来判断接入电路中电阻丝阻值的大小。
三、解析题（14题3分，15题6分，16题6分，17题13分，18题12分，共40分）
14. 如图所示，根据实物图在虚框中画出对应的电路图。
第8页/共14页
学科网（北京）股份有限公司【答案】
【解析】
【详解】由实物图知，两灯并联，开关S在干路上，S 在L 支路上，S 在L 支路上，电路图如图所示：
1 1 2 2
15. 如图所示，电源电压不变， R 的电阻为 。闭合开关后，电压表的示数为2V，电流表的示数为
2
0.2A。求：
(1) R 的电阻；
1
(2)电源电压。
第9页/共14页
学科网（北京）股份有限公司【答案】(1) ；(2)
【解析】
【详解】(1)电路中两电阻串联，电压表测量的是R 两端的电压，R 的电阻
1 1
(2)电路的总电阻
电源电压
答：(1) R 的电阻为 ；
1
(2)电源电压为 。
16. 如图所示，工人用动滑轮将重为80N的物体匀速提升2m，拉力为50N，求此过程中：
（1）有用功；
（2）机械效率。
【答案】（1）160J （2）80%
【解析】
【小问1详解】
有用功为克服重力做功
【小问2详解】
该过程中，绳子移动距离为
第10页/共14页
学科网（北京）股份有限公司总功为拉力做功
动滑轮的机械效率为
17. 小雅和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为3V的电源，一个开关，两
只灯泡（ 和 ），两只相同电压表 和 （量程均为0~3V和0~15V），导线若干。
（1）他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压，每次拆接电压表
时，开关应处于______状态；
（2）为测量 两端电压，请在图乙中用笔画线代替导线将实物图连接完整；______
（3）具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路，闭合开关，发现电压表
和 ，的指针偏转角度相同，则可能的原因是电压表______（选填“ ”或“ ”）的量程选大了，此
时电压表 的示数为______V；
（4）解决问题后，小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可
以______；
.
A 保持C接线不动，将电压表 连线由A改接到B
B.保持B接线不动，将电压表 连线由A改接到C
（5）为了得到更普遍的规律，下列操作最合理的是______；
第11页/共14页
学科网（北京）股份有限公司A.换用不同规格的灯泡进行多次测量
B.将灯泡 和 互换位置进行多次测量
（6）分析AB、BC、AC间的电压关系，得出结论：串联电路中，电源电压等于各用电器两端电压之和。
【答案】 ①. 断开 ②. ③. ④. 0.6 ⑤. A ⑥. A
【解析】
【详解】（1）[1]为保护电路，每次拆接电压表时，开关应处于断开状态。
（2）[2]为了测量L 两端电压，电压表应并联在L 两端，电流从电压表正接线柱流入，从负接线柱流出，
1 1
如图所示：
（3）[3][4]由图丙可知，电压表V 测的是L 两端电压，电压表V 测的是L 与L 两者的总电压，发现两电
1 1 2 1 2
压表的偏转角度相同，则可能是V 的量程选大了；电压表V 测量的是L 和L 的总电压，即电源电压，因
2 2 1 2
此V 的示数为3V，大量程的示数为小量程的5倍，因此V 的示数为0.6V。
2 1
（4）[5]测量BC之间的电压，电流应从正接线柱流入，负接线柱流出，因此应保持C接线柱不动，将V
2
连线由A接到B，若保持B接线不动，将电压表连线由A改接到C，则电压表的正负接线柱接反。故B不
符合题意，A符合题意。
故选A。
（5）[6]为了得到普遍规律，避免实验偶然性，应换不同规格的小灯泡多次测量，若将灯泡 和 互换
位置进行多次测量，得到的数据本质上还是同一次实验的数据。故A符合题意，B不符合题意。
故选A。
18. 同学们利用以下器材探究“电流与电压、电阻的关系”。学生电源（调至6V进行实验）、电流表
（0~0.6A）、电压表（0~3V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干。
（1）请根据图甲所示的电路图，用笔画线代替导线将图乙所示的实物连接成完整电路（要求连线不得交
第12页/共14页
学科网（北京）股份有限公司叉）；______
（2）连接电路时，应将滑动变阻器的滑片移到最_________（选填“左”或“右”）端；
（3）开关闭合后，发现电压表无示数，电流表有示数，故障可能是定值电阻R________（选填“断路”或
“短路”）；
（4）排除故障后，闭合开关，改变滑片的位置，记录的实验数据如表格所示。请将表格未填写的数据补
充完整：
电压U/V 1.0 1.5 2.0
电流I/A 0.2 ______ 0.4
（5）之后再将另外两个定值电阻分别接入电路中，调节滑动变阻器的滑片，使电压表示数保持不变，记
下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。实验中若定值电阻从20Ω换
成10Ω时，滑动变阻器的滑片应向______（选填“左”或“右”）移动；
（6）由图像可以得出结论：电压一定时，电流与电阻成_________（选填“正比”或“反比”）。
【答案】（1） （2）左
（3）短路 （4）0.3
第13页/共14页
学科网（北京）股份有限公司（5）右 （6）反比
【解析】
【小问1详解】
由图甲可知，电压表测定值电阻的电压，所以电压表与电阻并联，具体如图所示：
小问2详解】
【
连接电路时，为保护电路，应将滑动变阻器滑片移至阻值最大处，即为最左端。
【小问3详解】
开关闭合后，电流表有示数，说明电路是通路；电压表无示数，说明电压表不能测定值电阻R的电压，所
以可能是定值电阻R短路。
【小问4详解】
由第1组和第3组的数据可知，电阻均为
所以第2组实验电流为
【小问5详解】
根据串联分压原理可知，实验中若定值电阻从20Ω换成10Ω，电阻变小，其分到的电压也变小，再根据串
联电路电源电压等于各用电器电压之和可知，应减小滑动变阻器分得的电压，再根据串联分压原理，应减
小滑动变阻器连入电路中的电阻，所以滑片向右移动。
【小问6详解】
由图丙可知，电流与电阻的乘积为
电流与电阻之积为一定值，可得结论：当电压一定时，电流与电阻成反比。
