3.4 桥梁下部结构施工
3.4.2 沉井施工
一、沉井施工流程：就地浇筑流程、浮运沉井流程。
二、沉井浮运：浮运前实验、下水方法。
三、沉井下沉：下沉方法、下沉要求。
沉井施工
四、沉井接高
五、沉井着床
六、基底检验与沉井封底

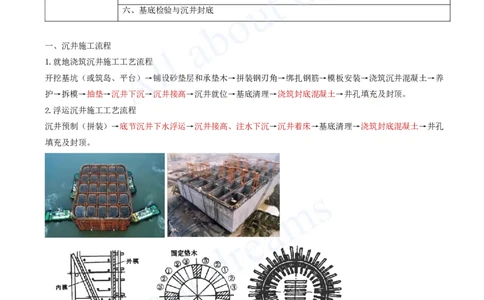

一、沉井施工流程

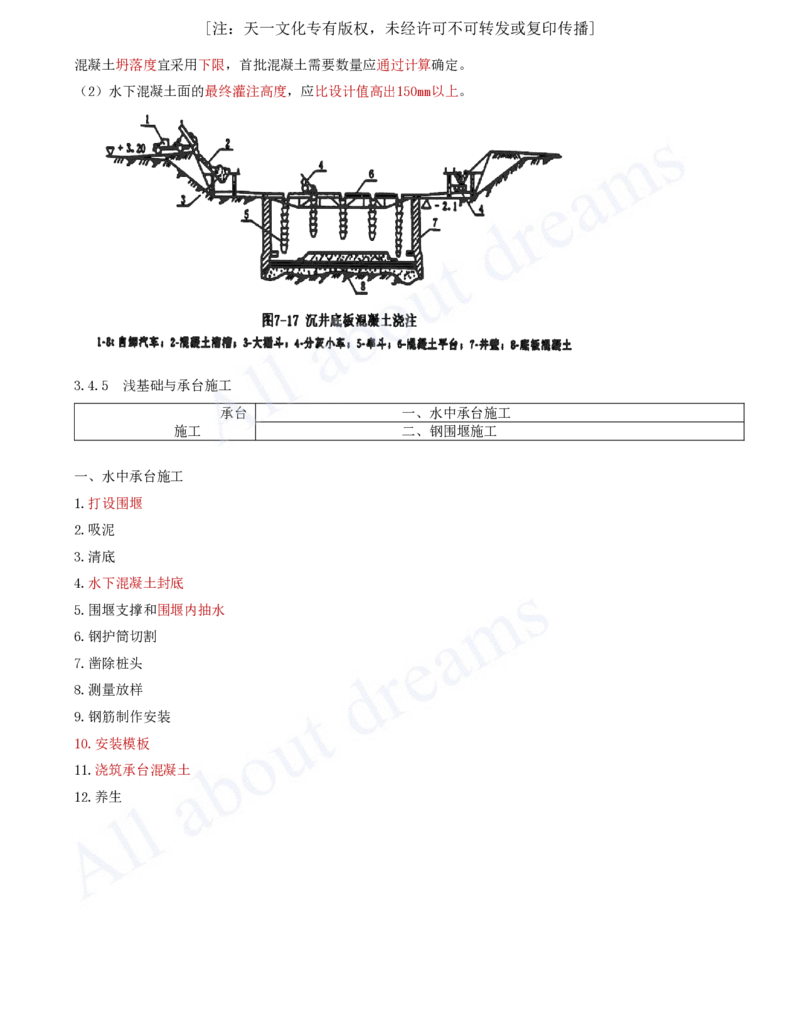

1.就地浇筑沉井施工工艺流程
开挖基坑（或筑岛、平台）→铺设砂垫层和承垫木→拼装钢刃角→绑扎钢筋→模板安装→浇筑沉井混凝土→养
护→拆模→抽垫→沉井下沉→沉井接高→沉井就位→基底清理→浇筑封底混凝土→井孔填充及封顶。
2.浮运沉井施工工艺流程
沉井预制（拼装）→底节沉井下水浮运→沉井接高、注水下沉→沉井着床→基底清理→浇筑封底混凝土→井孔
填充及封顶。[注：天一文化专有版权，未经许可不可转发或复印传播]

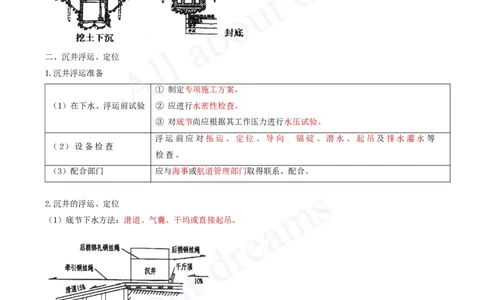

二、沉井浮运、定位
1.沉井浮运准备
① 制定专项施工方案。
（1）在下水、浮运前试验 ② 应进行水密性检查。
③ 对底节尚应根据其工作压力进行水压试验。
浮运前应对拖运、定位、导向、锚碇、潜水、起吊及排水灌水等
（2）设备检查
检查。
（3）配合部门 应与海事或航道管理部门取得联系、配合。
2.沉井的浮运、定位
（1）底节下水方法：滑道、气囊、干坞或直接起吊。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）沉井的浮运、定位应符合下列规定：
①在浮运、就位的任何时间内，沉井露出水面的高度均不应小于1.5m。
②定位前，应对所有缆绳、锚链、锚碇和导向设备进行检查调整。

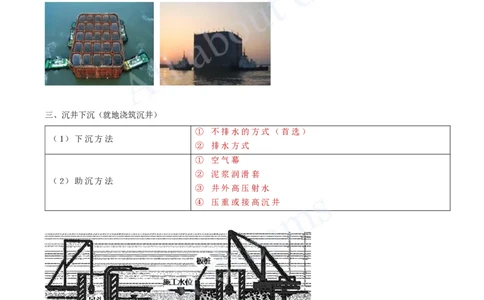

三、沉井下沉（就地浇筑沉井）
① 不排水的方式（首选）
（1）下沉方法
② 排水方式
① 空气幕
② 泥浆润滑套
（2）助沉方法
③ 井外高压射水
④ 压重或接高沉井[注：天一文化专有版权，未经许可不可转发或复印传播]
① 正常下沉，自井孔中间向刃脚处均匀对称除土。

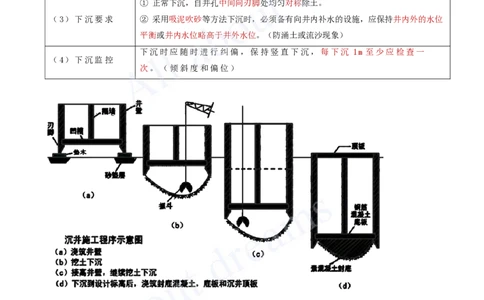

（3）下沉要求 ② 采用吸泥吹砂等方法下沉时，必须备有向井内补水的设施，应保持井内外的水位
平衡或井内水位略高于井外水位。（防涌土或流沙现象）
下沉时应随时进行纠偏，保持竖直下沉，每下沉 1m 至少应检查一
（4）下沉监控
次。（倾斜度和偏位）
四、沉井接高[注：天一文化专有版权，未经许可不可转发或复印传播]
1.接高各节竖向中轴线应与前一节的中轴线相重合。
2.水中沉井着床前的接高应均匀、对称地进行。
3.井顶露出高度
（1）井顶露出地面不应小于0.5m。
（2）井顶露出水面不应小于1.5m。

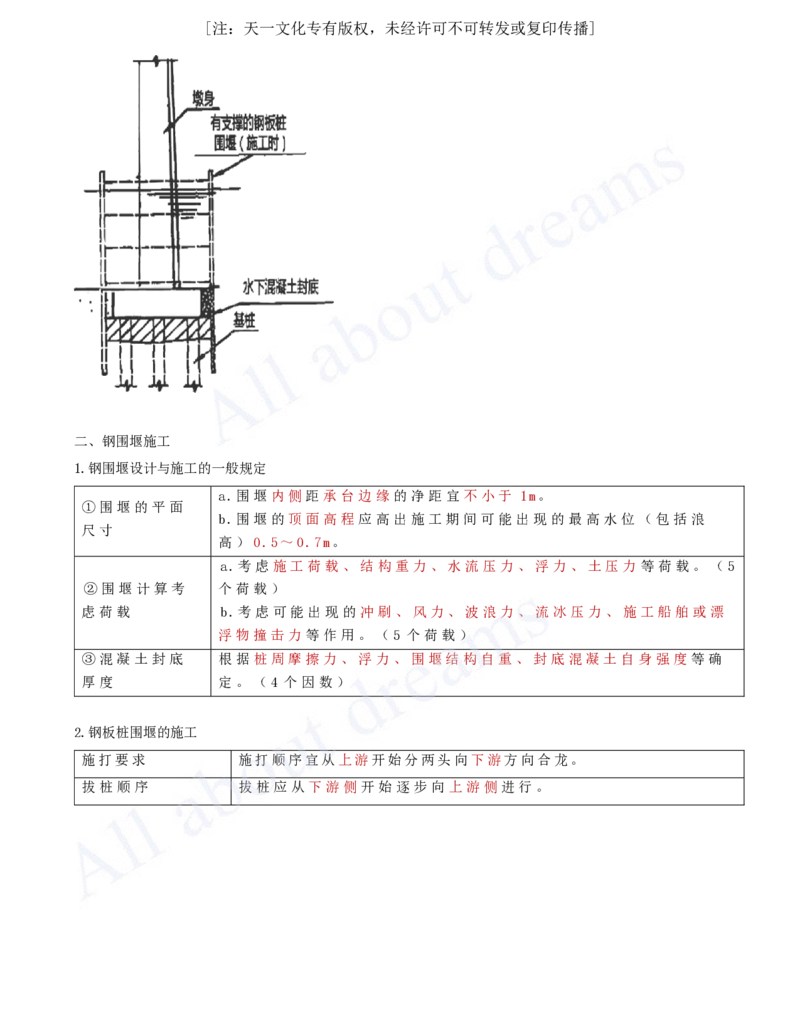

五、沉井着床
浮式沉井在水中下沉时，考虑的荷载：风力、浮力、水流压力、波浪力、冰压力等。应符合下列规定：
（1）浮运准确定位并接高后，应向井壁腔格内对称、均衡地灌水，使沉井迅速落至河床着床。
（2）沉井下沉到倾斜岩层上
① 应将岩层表面的松软层或风化层凿去并整平，沉井刃脚（周长）的2/3以上宜嵌搁在岩层上，嵌入深度最小
处不宜小于0.25m，其余未到岩层的刃脚部分，可采用袋装混凝土等填塞缺口。
② 对刃脚以内井底岩层的倾斜面，应凿成台阶或榫槽后，清渣封底。
六、基底检验与沉井封底
采用刚性导管法进行水下混凝土封底：
（1）封底混凝土的原材料、配合比等可按钻孔灌注桩水下混凝土的相关规定执行。每根导管开始灌注时所用的[注：天一文化专有版权，未经许可不可转发或复印传播]
混凝土坍落度宜采用下限，首批混凝土需要数量应通过计算确定。
（2）水下混凝土面的最终灌注高度，应比设计值高出150mm以上。
3.4.5 浅基础与承台施工
承台 一、水中承台施工
施工 二、钢围堰施工
一、水中承台施工
1.打设围堰
2.吸泥
3.清底
4.水下混凝土封底
5.围堰支撑和围堰内抽水
6.钢护筒切割
7.凿除桩头
8.测量放样
9.钢筋制作安装
10.安装模板
11.浇筑承台混凝土
12.养生[注：天一文化专有版权，未经许可不可转发或复印传播]
二、钢围堰施工
1.钢围堰设计与施工的一般规定
a.围堰内侧距承台边缘的净距宜不小于 1m。
①围堰的平面
b.围堰的顶面高程应高出施工期间可能出现的最高水位（包括浪
尺寸
高）0.5～0.7m。
a.考虑施工荷载、结构重力、水流压力、浮力、土压力 等荷载。（5
②围堰计算考 个荷载）
虑荷载 b.考虑可能出现的冲刷、风力、波浪力、流冰压力、施工船舶或漂
浮物撞击力等作用。（5 个荷载）
③混凝土封底 根据桩周摩擦力、浮力、围堰结构自重、封底混凝土自身强度 等确
厚度 定。（4 个因数）
2.钢板桩围堰的施工
施打要求 施打顺序宜从上游开始分两头向下游方向合龙。
拔桩顺序 拔桩应从下游侧开始逐步向上游侧进行。[注：天一文化专有版权，未经许可不可转发或复印传播]
