专题2.2 受力分析 共点力作用下物体的平衡【讲】
目录
一 讲核心素养............................................................................................................................................................1
二 讲必备知识............................................................................................................................................................1
【知识点一】物体的受力分析..........................................................................................................................1
【知识点二】静态平衡问题..............................................................................................................................5
【知识点三】共点力作用下物体的动态平衡..................................................................................................8
三．讲关键能力........................................................................................................................................................15
【能力点】.会分平衡中的临界与极值问题...................................................................................................15
四．讲模型思想........................................................................................................................................................17
“挂件衣钩滑轮”类模型-------正Y模型......................................................................................................17

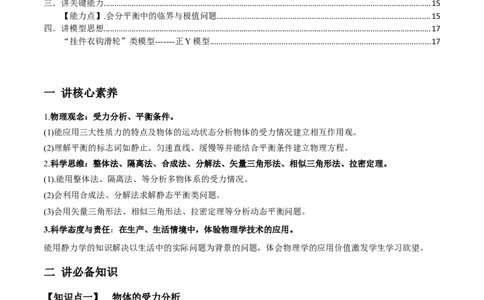

一 讲核心素养
1.物理观念：受力分析、平衡条件。
(1)能应用三大性质力的特点及物体的运动状态分析物体的受力情况建立相互作用观。
(2)理解平衡的标志词如静止、匀速直线、缓慢等并能结合平衡条件建立物理方程。
2.科学思维：整体法、隔离法、合成法、分解法、矢量三角形法、相似三角形法、拉密定理。
(1).能用整体法、隔离法、等分析多物体系的受力情况。
(2)会利用合成法、分解法求解静态平衡类问题。
(3)会用矢量三角形法、相似三角形法、拉密定理等分析动态平衡问题。
3.科学态度与责任：在生产、生活情境中，体验物理学技术的应用。
能用静力学的知识解决以生活中的实际问题为背景的问题，体会物理学的应用价值激发学生学习欲望。
二 讲必备知识
【知识点一】 物体的受力分析
1.力学中的五种力
种类 大小 方向
重力 G＝mg(不同高度、纬度、星球，g不同) 竖直向下
弹簧弹力 F＝kx(x为形变量) 沿弹簧轴线
静摩擦力 0＜F ≤F 与相对运动趋势方向相反
f静 fmax
滑动摩擦力 F ＝μF 与相对运动方向相反
f滑 N
万有引力 F＝G 沿质点间的连线
2.受力分析(1)把指定物体(研究对象)在特定的物理环境中受到的所有外力都找出来，并画出受力示意图的过程。
(2)一般步骤

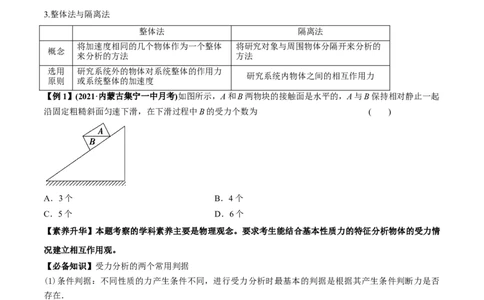

3.整体法与隔离法
整体法 隔离法
将加速度相同的几个物体作为一个整体 将研究对象与周围物体分隔开来分析的
概念
来分析的方法 方法
选用 研究系统外的物体对系统整体的作用力
研究系统内物体之间的相互作用力
原则 或系统整体的加速度
【例1】(2021·内蒙古集宁一中月考)如图所示，A和B两物块的接触面是水平的，A与B保持相对静止一起
沿固定粗糙斜面匀速下滑，在下滑过程中B的受力个数为 ( )
A．3个 B．4个
C．5个 D．6个
【素养升华】本题考察的学科素养主要是物理观念。要求考生能结合基本性质力的特征分析物体的受力情
况建立相互作用观。
【必备知识】受力分析的两个常用判据
(1)条件判据：不同性质的力产生条件不同，进行受力分析时最基本的判据是根据其产生条件判断力是否
存在．
(2)效果判据：有时候是否满足某力产生的条件是很难判定的，可先根据物体的运动状态进行分析，再运
用平衡条件或牛顿运动定律判定未知力．
①物体平衡时必须保持合外力为零．
②物体做变速运动时必须保持合力方向沿加速度方向，合力大小满足F＝ma.
③物体做匀速圆周运动时必须保持合外力大小恒定，满足F＝，方向始终指向圆心．
【变式训练】 [2020·天津市东丽区等级考试模拟(三)]如图所示，水平面上的P、Q两物块的接触面水平，
二者叠在一起在作用于Q上的水平恒定拉力F的作用下向右做匀速运动，某时刻撤去力F后，二者仍能不
发生相对滑动。关于撤去F前后Q的受力个数的说法正确的是( )A.撤去F前6个，撤去F后瞬间5个
B.撤去F前5个，撤去F后瞬间5个
C.撤去F前5个，撤去F后瞬间4个
D.撤去F前4个，撤去F后瞬间4个

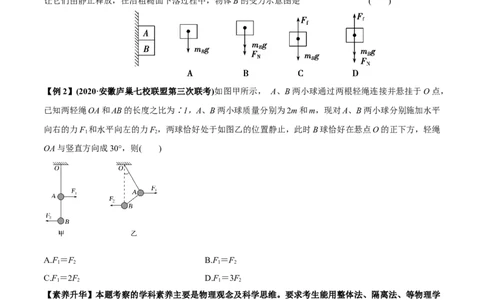

【变式训练2】(2020·河北武邑中学模拟)如图，质量m ＞m 的两物体A、B叠放在一起，靠着竖直墙面．
A B
让它们由静止释放，在沿粗糙面下落过程中，物体B的受力示意图是 ( )
【例2】(2020·安徽庐巢七校联盟第三次联考)如图甲所示， A、B两小球通过两根轻绳连接并悬挂于O点，
已知两轻绳OA和AB的长度之比为∶1，A、B两小球质量分别为2m和m，现对A、B两小球分别施加水平
向右的力F 和水平向左的力F，两球恰好处于如图乙的位置静止，此时B球恰好在悬点O的正下方，轻绳
1 2
OA与竖直方向成30°，则( )
A.F＝F B.F＝F
1 2 1 2
C.F＝2F D.F＝3F
1 2 1 2
【素养升华】本题考察的学科素养主要是物理观念及科学思维。要求考生能用整体法、隔离法、等物理学
科思维分析多物体系的受力情况进而建立相互作用观。
【必备知识】整体法、隔离法的应用技巧
(1)整体法：以几个物体构成的整个系统为研究对象进行求解．在许多问题中用整体法比较方便，但整体
法不能求解系统的内力．
(2)隔离法：从系统中选取一部分(其中的一个物体或两个物体组成的整体，少于系统内物体的总个数)进
行分析．隔离法的原则是选取受力个数最少的部分来分析．
(3)通常在分析外力对系统作用时，用整体法；在分析系统内各物体之间的相互作用时，用隔离法．有时
在解答一个问题时要多次选取研究对象，需要整体法与隔离法交叉使用．
【变式训练】(2020·合肥模拟)在竖直放置的平底圆筒内，放置两个半径相同的刚性球a和b，球a质量大于球b.放置的方式有如图甲和乙两种．不计圆筒内壁和球面之间的摩擦，对有关接触面的弹力，下列说法
正确的是 ( )
A．图甲圆筒底受到的压力大于图乙圆筒底受到的压力
B．图甲中球a对圆筒侧面的压力小于图乙中球b对侧面的压力
C．图甲中球a对圆筒侧面的压力大于图乙中球b对侧面的压力
D．图甲中球a对圆筒侧面的压力等于图乙中球b对侧面的压力

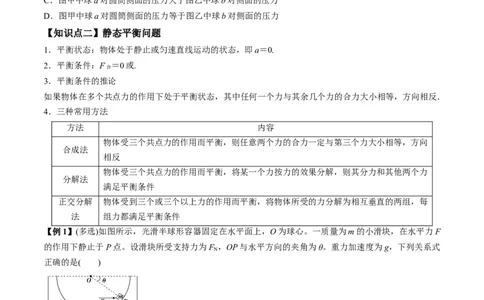

【知识点二】静态平衡问题
1．平衡状态：物体处于静止或匀速直线运动的状态，即a＝0.
2．平衡条件：F ＝0或.
合
3．平衡条件的推论
如果物体在多个共点力的作用下处于平衡状态，其中任何一个力与其余几个力的合力大小相等，方向相反．
4．三种常用方法
方法 内容
物体受三个共点力的作用而平衡，则任意两个力的合力一定与第三个力大小相等，方向
合成法
相反
物体受三个共点力的作用而平衡，将某一个力按力的效果分解，则其分力和其他两个力
分解法
满足平衡条件
正交分解 物体受到三个或三个以上力的作用而平衡，将物体所受的力分解为相互垂直的两组，每
法 组力都满足平衡条件
【例1】(多选)如图所示，光滑半球形容器固定在水平面上，O为球心。一质量为m的小滑块，在水平力F
的作用下静止于P点。设滑块所受支持力为F ，OP与水平方向的夹角为θ。重力加速度为g，下列关系式
N
正确的是( )
A．F＝ B．F＝mgtan θ
C．F ＝ D．F ＝mgtan θ
N N
【素养升华】本题考察的学科素养主要是科学思维。要求考生熟练掌握常见的处理平衡问题的方法来解决
静态平衡问题。
【必备知识】处理平衡问题的三点说明
(1)物体受三力平衡时，利用力的效果分解法或合成法比较简单．
(2)物体受四个或四个以上的力作用时，一般采用正交分解法．(3)物体只受三个力的作用且三力构成普通三角形，可考虑使用相似三角形法．
【变式训练1】．用卡车运输质量为m的匀质圆筒状工件，为使工件保持固定，将其置于两光滑斜面之间，
如图所示。两斜面Ⅰ、Ⅱ固定在车上，倾角分别为30°和60°。重力加速度为g。当卡车沿平直公路匀速行
驶时，圆筒对斜面Ⅰ、Ⅱ压力的大小分别为F、F，则( )
1 2
A.F＝mg，F＝mg B.F＝mg，F＝mg
1 2 1 2
C.F＝mg，F＝mg D.F＝mg，F＝mg
1 2 1 2
【变式训练2】(2020·福建泉港一中期末)如图所示，细绳上端固定于天花板上的A点，细绳的下端挂一质
量为m的物体P，用力F作用于细绳上的O点；使细绳偏离竖直方向的夹角为α，且保持物体平衡，此时
F与水平方向的夹角为β，若β＝α，重力加速度为g，则F的大小等于( )
A．mgcos α B．mgsin α C．mgtan α D．
【知识点三】共点力作用下物体的动态平衡
1．动态平衡：“动态平衡”是指物体所受的力一部分是变力，是动态力，力的大小或方向发生变化，但
变化过程中的每一个状态均可视为平衡状态，所以叫动态平衡。在问题的描述中常用“缓慢”等语言叙述。
2．分析动态平衡问题的方法
方法 步骤
(1)列平衡方程得出未知量与已知量的关系表达式；
解析法
(2)根据已知量的变化情况来确定未知量的变化情况
(1)根据已知量的变化情况，画出平行四边形边、角的变化；
图解法
(2)确定未知量大小、方向的变化
(1)根据已知条件画出两个不同情况对应的力的三角形和空间几何三角形，确定
相似三角
对应边，利用三角形相似知识列出比例式；
形法
(2)确定未知量大小的变化情况
【例1】(2021·广东汕头市第一次模拟)如图所示，足够长的光滑平板AP与BP用铰链连接，平板AP与水
平面成53°角固定不动，平板BP可绕水平轴在竖直面内自由转动，将一均匀圆柱体O放在两板间。在使
BP板由水平位置缓慢转动到竖直位置的过程中，下列说法正确的是( )A.当BP沿水平方向时，BP板受到的压力最大
B.当BP沿竖直方向时，AP板受到的压力最大
C.当BP沿竖直方向时，BP板受到的压力最小
D.当BP板与AP板垂直时，AP板受到的压力最小
【素养提升】本题考察的学科素养主要是物理观念的相互作用观及科学思维。主要考察学生能正确受力分
析并能推理出物体的受力特征进而采用矢量三角形法解决问题。
【必备知识】
用图解法分析物体动态平衡问题时，一般是物体只受三个力作用，且其中一个力大小、方向均不变，另一
个力的方向不变，第三个力大小、方向均变化。．
【变式训练1】(多选)(2019·全国卷Ⅰ，19)如图，一粗糙斜面固定在地面上，斜面顶端装有一光滑定滑轮。
一细绳跨过滑轮，其一端悬挂物块N，另一端与斜面上的物块M相连，系统处于静止状态。现用水平向左
的拉力缓慢拉动N，直至悬挂N的细绳与竖直方向成45°。已知M始终保持静止，则在此过程中( )
A.水平拉力的大小可能保持不变
B.M所受细绳的拉力大小一定一直增加
C.M所受斜面的摩擦力大小一定一直增加
D.M所受斜面的摩擦力大小可能先减小后增加
【例2】(2021·1月重庆市学业水平选择性考试适应性测试，7)如图所示，垂直墙角有一个截面为半圆的光
滑柱体，用细线拉住的小球静止靠在接近半圆底端的 M点。通过细线将小球从M点缓慢向上拉至半圆最
高点的过程中，细线始终保持在小球处与半圆相切。下列说法正确的是( )
A.细线对小球的拉力先增大后减小
B.小球对柱体的压力先减小后增大
C.柱体受到水平地面的支持力逐渐减小
D.柱体对竖直墙面的压力先增大后减小
【素养提升】本题考察的学科素养主要是物理观念的相互作用观及科学思维。
【必备知识】如果物体受到多个力的作用，可进行正交分解，利用解析法，建立平衡方程，找函数关系，
根据自变量的变化确定因变量的变化．还可由数学知识求极值或者根据物理临界条件求极值．【变式训练】.(2020·广东百校联盟)质量为M的半圆柱体P放在粗糙的水平地面上，其右端固定一个竖直
挡板AB，在P上放两个大小相同的光滑小球C和D，质量均为m，整个装置的纵截面如图所示．开始时
P、C球心连线与水平面的夹角为θ，点P、D球心连线处于竖直方向，已知重力加速度为g.则下列说法正
确的是 ( )
A．P和挡板对C的弹力分别为和
B．地面对P的摩擦力大小为零
C．使挡板缓慢地向右平行移动，但C仍在P和挡板AB作用下悬于半空中，则地面对P的摩擦力将不断增
大
D．使挡板绕B点顺时针缓慢转动，P始终保持静止，则D一定缓慢下滑
【例3】．(2020·山东潍坊模拟)如图所示，轻杆 A端用铰链固定在墙上，B端吊一重物．通过轻绳跨过定
滑轮用拉力F将B端缓慢上拉，滑轮O在A点正上方(滑轮大小及摩擦均不计)，且OA>AB，在AB杆达到
竖直前 ( )
A．拉力F增大 B．拉力F大小不变
C．杆的弹力增大 D．杆的弹力大小不变
【素养提升】本题考察的学科素养主要是科学思维。要求考生能独立分析受力并能准确区分此类动态平衡
与前一类的区别与联系。
【必备知识】对于物体沿圆弧缓慢移动的动态平衡问题，常把力的矢量三角形与几何三角形联系起来，根
据三角形相似，讨论力的大小变化情况。另外需要注意的是构建三角形时可能需要画辅助线。
【变式训练】如图所示，光滑的半圆环沿竖直方向固定，M点为半圆环的最高点，N点为半圆环上与半圆
环的圆心等高的点，直径MH沿竖直方向，光滑的定滑轮固定在M处，另一小圆环穿过半圆环用质量不计
的轻绳拴接并跨过定滑轮。开始小圆环处在半圆环的最低点H点，第一次拉小圆环使其缓慢地运动到N点，
第二次以恒定的速率将小圆环拉到N点。滑轮大小可以忽略，则下列说法正确的是( )A.第一次轻绳的拉力逐渐增大
B.第一次半圆环受到的压力逐渐减小
C.小圆环第一次在N点与第二次在N点时，轻绳的拉力相等
D.小圆环第一次在N点与第二次在N点时，半圆环受到的压力相等
【例4】(多选)如图所示，柔软轻绳ON的一端O固定，其中间某点M拴一重物，用手拉住绳的另一端N。
初始时，OM竖直且MN被拉直，OM与MN之间的夹角为α。现将重物向右上方缓慢拉起，并保持夹角α
不变。在OM由竖直被拉到水平的过程中( )
A．MN上的张力逐渐增大 B．MN上的张力先增大后减小
C．OM上的张力逐渐增大 D．OM上的张力先增大后减小
【素养提升】本题考察的学科素养主要是科学思维中的数学思想。本题对学生应用数学知识处理物理问题
能力要求较高，学生要站在与前两类动态平衡问题受力特征的基础上找到异同点，否定前两种解法的局限
性进而探索出解决问题新方法以此达到学生科学思维的提升。
【必备知识】对于有一个角保持不变的动态平衡问题可优先考虑正弦定理和动态圆求解。
【变式训练】(多选)如图所示装置，两根细绳拴住一小球，保持两细绳间的夹角 θ＝120°不变，若把整个装
置顺时针缓慢转过90°，则在转动过程中，CA绳的拉力F、CB绳的拉力F 的大小变化情况是( )
1 2
A.F 先变小后变大 B.F 先变大后变小
1 1
C.F 一直变小 D.F 最终变为零
2 2
三．讲关键能力
【能力点】.会分平衡中的临界与极值问题
1.临界问题当某物理量变化时，会引起其他几个物理量的变化，从而使物体所处的平衡状态“恰好出现”或“恰好不
出现”，在问题的描述中常用“刚好”“刚能”“恰好”等。
2.极值问题
平衡物体的极值，一般指在力的变化过程中的最大值和最小值问题。
3.解题方法
(1)极限法：首先要正确地进行受力分析和变化过程分析，找出平衡的临界点和极值点；临界条件必须在变
化中去寻找，不能停留在一个状态来研究临界问题，而要把某个物理量推向极端，即极大和极小。
(2)数学分析法：通过对问题的分析，依据物体的平衡条件写出物理量之间的函数关系(画出函数图象)，用
数学方法求极值(如求二次函数极值、公式极值、三角函数极值)。
(3)物理分析方法：根据物体的平衡条件，作出力的矢量图，通过对物理过程的分析，利用平行四边形定则
进行动态分析，确定最大值与最小值。
【例1】(2020·河北邯郸市上学期期末)如图所示，在水平推力作用下，物体A静止在倾角为θ＝45°的粗糙
斜面上，当水平推力为F 时，A刚好不下滑，然后增大水平推力的值，当水平推力为 F时A刚好不上滑。
0
设滑动摩擦力等于最大静摩擦力，物块A与斜面之间的动摩擦因数为μ(μ＜1)，则下列关系式成立的是(
)
A.F＝F B.F＝()2F
0 0
C.F＝F D.F＝()2F
0 0
【素养提升】本题考察的学科素养主要是物理观念与科学思维。要求考生能准确的受力分析应用正交分解
法解决问题并能对物理方程进行科学推理。
【必备知识】1．临界状态
平衡中的临界状态是指物体所处的平衡状态将要被破坏而尚未被破坏的状态，可理解成“恰好出现”或
“恰好不出现”，在问题的描述中常用“刚好”“恰能”“恰好”等语言叙述，解决临界问题的基本方法
是假设推理法．
2．解题思路
解决此类问题重在形成清晰的物理图景，分析清楚物理过程，从而找出临界条件或达到极值的条件．要特
别注意可能出现的多种情况．
【变式训练1】．(多选)如图所示，质量为m＝5 kg的物体放在水平面上，物体与水平面间的动摩擦因数μ
＝，g取10 m/s2，当物体做匀速直线运动时，下列说法正确的是( )A．牵引力F的最小值为25 N
B．牵引力F的最小值为 N
C．牵引力F与水平面的夹角为45°
D．牵引力F与水平面的夹角为30°
【变式训练2】(2020·河北保定市二模)某位同学用筷子将均匀球夹起悬停在空中，如图9所示，已知球心
O与两根筷子在同一竖直面内，小球质量为m，筷子与竖直方向之间的夹角均为θ，筷子与小球表面间的
动摩擦因数为μ(最大静摩擦力等于滑动摩擦力)，重力加速度为g。每根筷子对小球的压力至少为( )
A. B.
C. D.
四．讲模型思想
“挂件衣钩滑轮”类模型-------正Y模型
跨过光滑滑轮(挂钩)的绳上的拉力大小相等
(1)如图甲，绳子左端固定，右端从B点移到C点，两个端点之间水平距离变小，绳子夹角变小，拉力也变
小．
(2)如图甲，绳子左端固定，右端从B点移到D点，两个端点之间水平距离不变，绳子夹角不变，拉力也不
变．
(3)如图乙，轻杆AB两端连接有轻绳，从水平位置转一个角θ(小于90°)，两根绳子之间的夹角变小，所以
拉力变小．
【例1】(2020·山东青岛十七中模拟)如图所示，在竖直平面内一根不可伸长的柔软轻绳通过光滑的轻质滑
轮悬挂一重物．轻绳一端固定在墙壁上的A点，另一端从墙壁上的B点先沿着墙壁缓慢移到C点，后由C
点缓慢移到D点，不计一切摩擦，且墙壁BC段竖直，CD段水平，在此过程中关于轻绳的拉力F的变化情
况，下列说法正确的是( )A．F一直减小 B．F一直增大
C．F先增大后减小 D．F先不变后增大
【素养提升】本题考察的学科素养主要是物理观念与科学思维。要求考生有正确的相互作用观结合轻绳活
结模型的受力特征建立“正Y”受力模型进而解决挂件一类问题。
【变式训练】(2021·湖南模考)有甲、乙两根完全相同的轻绳，甲绳 A、B两端按图甲的方式固定，然后将
一挂有质量为M的重物的光滑轻质动滑轮挂于甲轻绳上，当滑轮静止后，设甲绳子的张力大小为 F ；乙
T1
绳D、E两端按图乙的方式固定，然后将同样的定滑轮且挂有质量为M的重物挂于乙轻绳上，当滑轮静止
后，设乙绳子的张力大小为F 。现甲绳的B端缓慢向下移动至C点，乙绳的E端缓慢向右移动至F点，
T2
在两绳的移动过程中，下列说法正确的是( )
A.F 、F 都变大 B.F 变大、F 变小
T1 T2 T1 T2
C.F 、F 都不变 D.F 不变、F 变大
T1 T2 T1 T2
【变式训练2】(2020·湖北沙市中学考试)如图所示，不计质量的光滑小滑轮用细绳悬挂于墙上O点，跨过
滑轮的细绳连接物块A、B，A、B都处于静止状态，现将物块B移至C点后，A、B仍保持静止，下列说法
中正确的是 ( )
A．B与水平面间的摩擦力增大
B．地面对B的弹力增大
C．悬于墙上的绳所受拉力不变
D．A、B静止时，图中α、β、θ 三角始终相等
【变式训练3】(2020·全国卷Ⅲ，17)如图，悬挂甲物体的细线拴牢在一不可伸长的轻质细绳上O点处；绳
的一端固定在墙上，另一端通过光滑定滑轮与物体乙相连。甲、乙两物体质量相等。系统平衡时，O点两侧绳与竖直方向的夹角分别为α和β。若α＝70°，则β等于( )
A.45° B.55° C.60° D.70°
