考向 15 电路、电流、电压、电阻

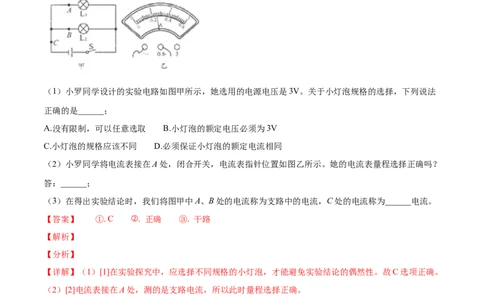

1. （2021·四川成都市·中考真题）在“探究并联电路中的电流规律”实验中：
（1）小罗同学设计的实验电路如图甲所示，她选用的电源电压是3V。关于小灯泡规格的选择，下列说法
正确的是______；
A.没有限制，可以任意选取 B.小灯泡的额定电压必须为3V
C.小灯泡的规格应该不同 D.必须保证小灯泡的额定电流相同
（2）小罗同学将电流表接在A处，闭合开关，电流表指针位置如图乙所示。她的电流表量程选择正确吗？
答：______；
（3）在得出实验结论时，我们将图甲中A、B处的电流称为支路中的电流，C处的电流称为______电流。
【答案】 ①. C ②. 正确 ③. 干路
【解析】
【分析】
【详解】（1）[1]在实验探究中，应选择不同规格的小灯泡，才能避免实验结论的偶然性。故C选项正确。
（2）[2]电流表接在A处，测的是支路电流，所以此时量程选择正确。
（3）[3]由电路图知，C处是并联电路的干路部分，通过的电流为干路电流。
2. （2021·四川成都市·中考真题）在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室
里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。
（1）设计呼叫电路时，下列因素中，不需要考虑的是______；
A.护士工作很忙，要用多种信号提醒 B.能够确定呼叫发出的位置
C.呼叫信号强弱合适 D.值班室是否有护士值班
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（2）小李同学以一个病房只有一张病床为例，设计了图所示的电路。该电路能不能达到呼叫目的？答：
______；

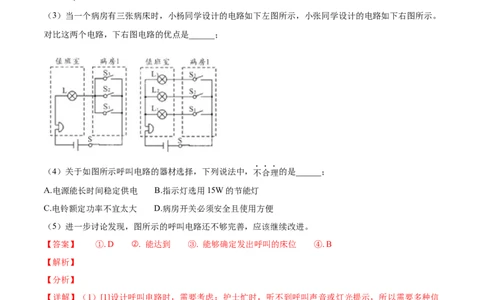

（3）当一个病房有三张病床时，小杨同学设计的电路如下左图所示，小张同学设计的电路如下右图所示。
对比这两个电路，下右图电路的优点是______；
（4）关于如图所示呼叫电路的器材选择，下列说法中，不合理的是______；
A.电源能长时间稳定供电 B.指示灯选用15W的节能灯
C.电铃额定功率不宜太大 D.病房开关必须安全且使用方便
（5）进一步讨论发现，图所示的呼叫电路还不够完善，应该继续改进。
【答案】 ①. D ②. 能达到 ③. 能够确定发出呼叫的床位 ④. B
【解析】
【分析】
【详解】（1）[1]设计呼叫电路时，需要考虑：护士忙时，听不到呼叫声音或灯光提示，所以需要多种信
号提醒；能够确定呼叫发出位置，以便护士准确确定哪里需要护理；呼叫强度太强或太弱，会导致干扰护
士的工作或导致护士无法接收到信号。值班室应有护士值班，不用考虑此因素。故D选项正确。
（2）[2]图示电路，能达到呼叫目的，因为电路中的病房中任一开关闭合，值班室中的指示灯和电铃同时
工作，提醒护士注意。
（3）[3]左图中，病房的任一开关闭合，灯和电铃都同时工作，护士不能准确确定需要护理的病人；右图
中，各病房中的开关与对应的灯泡先并联，再与电铃串联，则某一开关闭合时，对应的灯泡及电铃会工作，
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司护士能确定需要护理的病人的位置。
（4）[4]电源应能长时间稳定供电，以让灯和电铃保持正常工作；指示灯不选用15W的节能灯，其功率过
大；电铃额定功率太大，则消耗电能过大，且铃声过大也不适宜；病房开关必须安全方便利于病人操作。
故B正确。
电路图的识别及设计

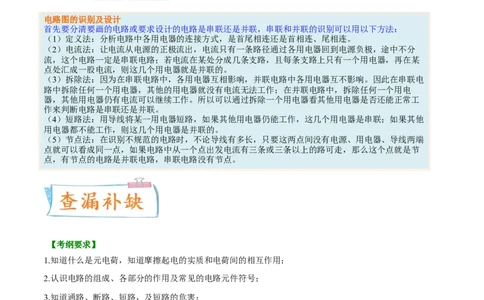

首先要分清要画的电路或要求设计的电路是串联还是并联，串联和并联的识别可以用以下方法：
（1）定义法：分析电路中各用电器的连接方式，是首尾相连还是首相连、尾相连。
（2）电流法：让电流从电源的正极流出，电流只有一条路径通过各用电器回到电源负极，途中不分
流，这个电路一定是串联电路；若电流在某处分成几条支路，且每条支路上只有一个用电器，再在某
点处汇成一股电流，则这几个用电器就是并联的。
（3）拆除法：因为在串联电路中，各用电器互相影响，并联电路中各用电器互不影响。因此在串联电
路中拆除任何一个用电器，其他的用电器就没有电流无法工作；在并联电路中，拆除任何一个用电
器，其他用电器仍有电流可以继续工作。所以可以通过拆除一个用电器看其他用电器是否还能正常工
作来判断电路是串联还是并联。
（4）短路法：用导线将某一用电器短路，如果其他用电器仍能工作，这几个用电器是串联；如果其他
用电器都不能工作，则这几个用电器是并联的。
（5）节点法：在识别不规范的电路时，不论导线有多长，只要这两点间没有电源、用电器、导线两端
点就可以看成同一点，如果电路中从一个点出发电流有三条或三条以上的路可走，那么这个点就是节
点，有节点的电路是并联电路，串联电路没有节点。
【考纲要求】
1.知道什么是元电荷，知道摩擦起电的实质和电荷间的相互作用；
2.认识电路的组成、各部分的作用及常见的电路元件符号；
3.知道通路、断路、短路，及短路的危害；
4.了解串并联电路的特点，能根据要求连接、设计简单的串联和并联电路。
5.知道电流形成及方向；
6.会使用电流表；
7.知道串、并联电路中电流的关系。
8.掌握电压表的使用方法，能识别电压表测的是哪段电路两端的电压；
9.能熟练运用串并联电路中的电压规律解题；
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司10.会用控制变量法探究影响电阻大小的几个因素，掌握滑动变阻器的使用方法及在电路中的作用。

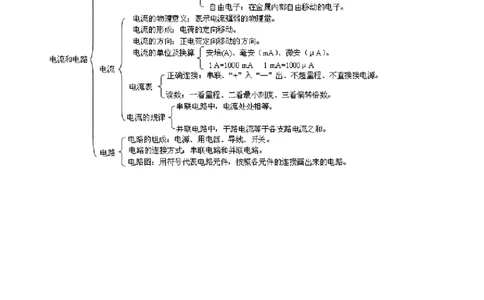

【知识网络】
4
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【考点梳理】
考点一、电荷
1、摩擦起电:用摩擦的方法使物体带电的方法叫摩擦起电。
2、两种电荷：自然界只有两种电荷，被丝绸摩擦过的玻璃棒带的电荷叫做正电荷；被毛皮摩擦过的橡胶
棒带的电荷叫做负电荷。
3、电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
4、电荷量：电荷的多少叫电荷量，简称电荷。电荷的单位是库仑，简称库（符号是C）。
5、导体和绝缘体：善于导电的物体叫导体，不善于导电的物体叫绝缘体。
要点诠释：
1、摩擦起电的实质，由于不同物体的原子核对于核外电子的束缚能力不同，在相互摩擦中，束缚能力弱
的物体失去电子，束缚能力强的物体得到电子。摩擦起电的过程是电荷的转移过程，而非创造了电荷。摩
擦起电使物体带上等量异种电荷。
2、中和：放在一起的等量异种电荷完全抵消的现象，叫做中和。
3、元电荷：一个电子所带的电量为1.6×10-19 库仑，作为元电荷。
考点二、电路
1、电路的构成：电源、用电器、开关、导线。
2、电路的三种状态：
（1）通路：接通的电路；
（2）断路（开路）：断开的电路；
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司（3）短路：电源两端或用电器两端直接用导线连接。
3、电路的两种连接方式
（1）串联电路：把电路元件逐个顺次连接起来的电路。
（2）并联电路：把电路元件并列连接起来的电路。
4、电路图：用统一规定的符号表示电路连接情况的图的叫电路图。
要点诠释：
1、串并联电路的异同：
电流路径 用电器之间的关系 开关的位置所起的作用
只有一条通路 一个用电器内部断路，整条开关的位置不影响所有用电器的工
串联 电路变成断路；一个用电器作。
电路 内部短路，另一个用电器也
可以工作。
通路的条数与用电器一个用电器内部断路，另一开关在支路上只控制这条支路上的用
并联 的个数相同。 个用电器也可以工作；一个电器，不影响其他用电器；开关在干
电路 用电器内部短路，电源和用路上控制所有用电器。干路上和支路
电器都短路。 上的开关分别起不同的作用。
2、怎样画好电路图
（1）应完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一种电
路元件，要特别注意电源的极性及导线交叉时是否相连。
（2）规范地使用电路元件的符号，熟悉课本中电路元件的符号，并在画电路图时正确地使用它们。
（3）合理地安排电路元件的符号，应尽可能让这些元件符号均匀地分布在电路图中，使画成的电路图清
楚美观。
（4）一般应从电源正极开始按电流方向画。
考点三、电流和电流表
1、电流的形成：电荷的定向移动形成电流，定向移动的电荷可以是正电荷也可以是负电荷。
2、电流的方向：物理学中规定，把正电荷定向移动的方向规定为电流的方向。在电路中电流是从电源的
正极出发，通过用电器回到负极。
3、电流的物理意义及单位换算：电流是表示电流强弱的物理量；单位有安培（A）、毫安（mA）、微安
（μA） 1A=1000mA 1mA=1000μA。
4、电流表的正确使用
（1）电流必须从红色接线柱（“+”）流入电流表，从黑色接线柱（“—”）流出电流表，
（2）电流表有两个量程，被测电流不能超过电流表的量程，
（3）电流表必须和被测的用电器串联，
（4）任何时候都不能使电流表直接连到电源的两极。
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司5、电流表在使用过程中其指针的状态所反应的问题：
（1）不偏转：可能电流表所在电路是开路或电流表已坏，
（2）反偏：即指针向反方向偏转，说明“ +”、“—”接线柱接反了，
（3）满偏：可能是造成短路导致电流过大或者是所选量程太小，
（4）偏转太小；所选量程太大，应改用小量程。
6、串、并联电路中的电流特点：
（1）串联电路中各处电流相等即：I=I =…=I
1 2 n
（2）并联电路干路中的电流等于各支路中的电流之和即：I =I +I +…+I
总 1 2 n
要点诠释：
电流沿着正极→用电器→负极的方向流动，这只是一种人为的规定，实际上，电荷有两种：正、负电
荷，发生定向移动形成电流的电荷可能是正电荷，也可能是负电荷，还可能正、负电荷同时向相反方向发
生定向移动。在19世纪初，物理学家刚开始研究电流时，在并不清楚的情况下就把正电荷移动的方向规定
为电流的方向，按照这一规定，在电路中电源外部电流的方向是从电源正极出发经用电器回到电源的负极。
考点四、电路图的识别及设计
1、首先要分清要画的电路或要求设计的电路是串联还是并联，串联和并联的识别可以用以下方法：
（1）定义法：分析电路中各用电器的连接方式，是首尾相连还是首相连、尾相连。
（2）电流法：让电流从电源的正极流出，电流只有一条路径通过各用电器回到电源负极，途中不分流，
这个电路一定是串联电路；若电流在某处分成几条支路，且每条支路上只有一个用电器，再在某点处汇成
一股电流，则这几个用电器就是并联的。
（3）拆除法：因为在串联电路中，各用电器互相影响，并联电路中各用电器互不影响。因此在串联电路
中拆除任何一个用电器，其他的用电器就没有电流无法工作；在并联电路中，拆除任何一个用电器，其他
用电器仍有电流可以继续工作。所以可以通过拆除一个用电器看其他用电器是否还能正常工作来判断电路
是串联还是并联。
（4）短路法：用导线将某一用电器短路，如果其他用电器仍能工作，这几个用电器是串联；如果其他用
电器都不能工作，则这几个用电器是并联的。
（5）节点法：在识别不规范的电路时，不论导线有多长，只要这两点间没有电源、用电器、导线两端点
就可以看成同一点，如果电路中从一个点出发电流有三条或三条以上的路可走，那么这个点就是节点，有
节点的电路是并联电路，串联电路没有节点。
2、电路设计的一般步骤：
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司考点五 、电压
1．概念：电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，
使闭合电路中有持续的电流。电压使电路中形成电流，而电源是提供电压的装置。
2．电压的国际单位：伏特，用“V”表示。
其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“ V”。
换算：
不同的电源在电路两端产生的电压不同。一节干电池的电压是1.5V；家庭电路的电压是220V；对人
体安全的电压是不高于36V。
3．电压表（伏特表）：测量电压的仪表。电路符号：
比较使用电压表和电流表的异同：
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影
响很小，原被测电路两端的电压不至于有明显改变。如果把电压表串联在被测电路中，由于电压表对电流
的阻碍很大，会使原来的电路无法正常工作。
4．串、并联电路中电压的特点：
（1）串联电路两端的总电压等于各串联导体两端电压之和，即U =U+U +……+U 。
总 I 2 n
（2）串联电池组（同一型号电池）的电压等于各节电池电压之和，如四个干电池串联：电池组电压
。
（3）并联电路中各支路两端电压都相等，且等于并联电路两端总电压，即：U =U=U =……=U 。
总 I 2 n
（4）并联电池组的电压跟每节电池的电压相等。
考点六、电阻
1、定义：导体对电流的阻碍作用叫电阻，用字母R来表示，在电路中的符号是 。
2、单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(kΩ)、兆欧(MΩ)。
3、决定电阻大小的因素
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的影响。
材料、长度都相同时，横截面积越大电阻越小；多数导体的电阻随温度的升高而增大（例如灯丝），
少数物体的电阻随温度的升高而减小(例如玻璃)。
5、滑动变阻器原理：变阻器就是通过改变接入电路中电阻线的长度来改变电阻的器件。
6、结构：瓷筒、电阻线、金属棒、金属滑片、接线柱。
9
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司符号：
7、滑动变阻器的使用：
（1）能使变阻器电阻变化的接法有4种（“一上一下”）；
（2）不能使变阻器电阻变化的接法有2种，其中“同下”电阻总是很大，而“同上”电阻总是很小。
（3）“看下不看上”滑片越靠近下端的接线柱，接入电路的电阻越小。
8、电阻箱读数：指针所指数值乘以倍率后相加。
1.（2021·湖南长沙市·中考真题） 玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安
全且电动机和灯泡都能独立工作的是（ ）
A. B.
C. D.
2. （2021·江苏苏州市·中考真题）下列说法中正确的是（ ）
A. 汤姆生发现了电子，说明原子是可分的
B. 用手捏面包，面包的体积变小了，说明分子间有空隙
C. 摩擦起电使物体产生了电子，带上了正负两种电荷
1
原创精品资源学科网独家享有版权，侵权必究！ 0
学科网（北京）股份有限公司D. 超导体的导电性能介于导体和绝缘体之间
1. （2021·江苏中考真题）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源
“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，
则可能是（ ）
A. 电源没电 B. 开关断路
C. 灯泡断路 D. 灯泡短路
2. （2021·四川广安市·中考真题）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码
识别成功时仅 闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后 才会闭合，电动机
M工作，开锁成功。下列电路设计符合要求的是（ ）
A. B. C. D.
1
原创精品资源学科网独家享有版权，侵权必究！ 1
学科网（北京）股份有限公司一、单选题
（2021·福建中考真题）
1. 用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中（ ）
A. 通过摩擦创造了电荷 B. 吸管和纸巾带同种电荷
C. 正电荷在吸管和纸巾间转移 D. 负电荷在吸管和纸巾间转移
（2021·黑龙江绥化市中考真题）

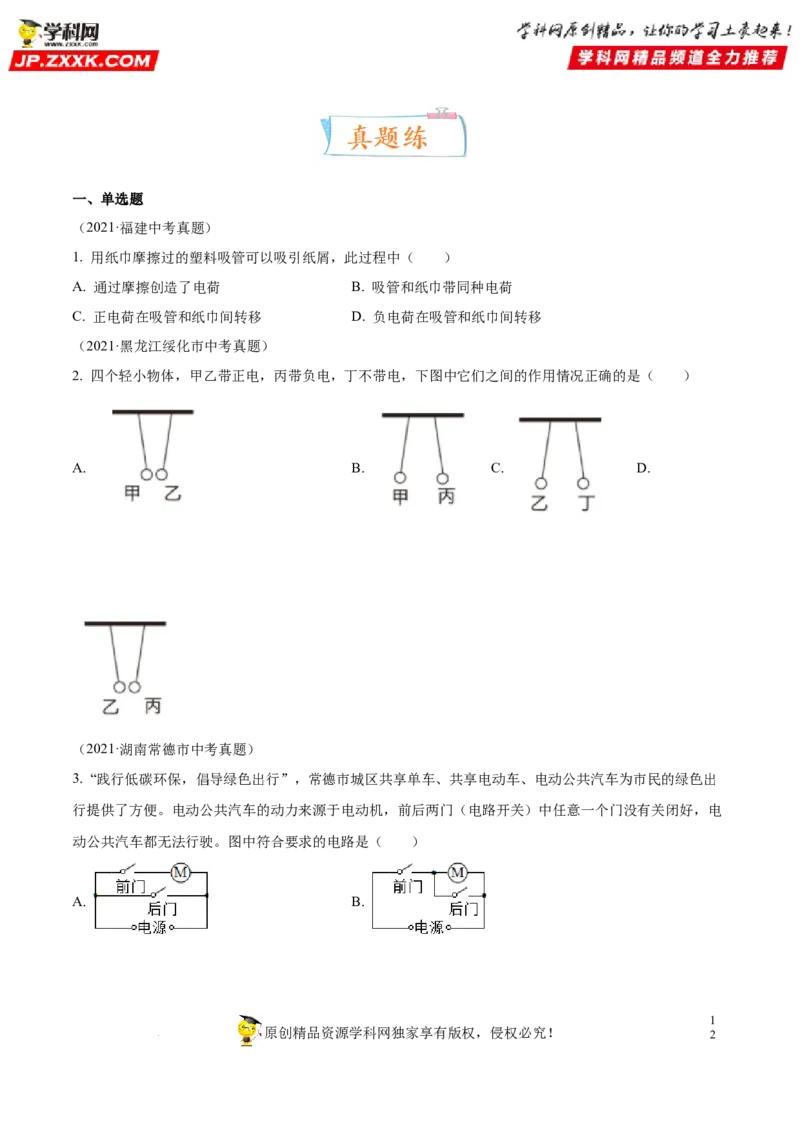

2. 四个轻小物体，甲乙带正电，丙带负电，丁不带电，下图中它们之间的作用情况正确的是（ ）
A. B. C. D.
（2021·湖南常德市中考真题）
3. “践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出
行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电
动公共汽车都无法行驶。图中符合要求的电路是（ ）
A. B.
1
原创精品资源学科网独家享有版权，侵权必究！ 2
学科网（北京）股份有限公司C. D.
（2021·山东东营市中考真题）
4. 如图所示，电路的电源电压恒为6V，灯泡L标有“2.5V 0.5W”的字样，滑动变阻器标有“30Ω 1A”字样，
下列说法正确的是（ ）
A. 同时闭合S、S、S，将会造成电源短路，烧坏电流表
1 2 3
B. 同时闭合S、S，向右移动滑动变阻器的滑片，电流表示数变小
2 3
C. 只闭合S，移动滑动变阻器的滑片，可使灯泡正常发光
3
D. 只闭合S，向右移动滑动变阻器的滑片，电压表示数会变大
3
（2021·山东东营市中考真题）
5. 下列说法正确的是（ ）
A. 原子是由质子和中子构成的
B. 电磁波不能在真空中传播
C. 导体的电阻是导体本身的一种性质
D. 铜丝、铅笔芯、玻璃都是导体
（2021·黑龙江中考真题）
6. 下列说法正确的是（ ）
A. 电能是一次能源 B. 二极管是用超导体制成的
C. 同种电荷互相吸引 D. 核电站利用的是核裂变发电
1
原创精品资源学科网独家享有版权，侵权必究！ 3
学科网（北京）股份有限公司（2021·北京中考真题）
7. 图示的四种用品中，通常情况下属于导体的是（ ）
A. 金属勺
B. 瓷碗
C. 塑料壳
D. 木铲
（2021·广西中考真题）
8. 为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关
闭合；若红外测温数值在正常范围内，开关 闭合。只有两个条件都满足时，系统才会启动电动机打
开闸门放行。图中电路设计符台要求的是（ ）
1
原创精品资源学科网独家享有版权，侵权必究！ 4
学科网（北京）股份有限公司A. B.
C. D.
（2021·广西中考真题）
9. 如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（
）
A. 、 两端电压相等
B. 、 的亮度一定相同
C. a、b、c三处的电流一样大
D. 若 灯丝烧断了， 仍能发光
（2021·青海中考真题）
10. 如图所示，开关S闭合时，小灯泡L、L 都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；
1 2
1
原创精品资源学科网独家享有版权，侵权必究！ 5
学科网（北京）股份有限公司接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（
）
A. 小灯泡L 断路 B. 小灯泡L 断路
1 2
C. 开关S断路 D. 小灯泡L 短路
2
（2021·江苏泰州市中考真题）
11. 关于粒子和宇宙，下列说法不正确的是（ ）
A. 摩擦起电的实质是电子的转移
B. 分子间仅存在吸引力，不存在排斥力
C. 宇宙中天体的位置不是恒定不变的
D. 物体温度降低，分子的无规则运动速度减慢
（2021·山东菏泽市中考真题）
12. 下列物品具有导电属性的是（ ）
A. 塑料学生尺 B. 擦字橡皮 C. 食用油 D. 铜钥匙
（2021·山东临沂市中考真题）
13. 在如图所示的电路中，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动至中点
的过程中（ ）
A. 灯泡的亮度变大 B. 电流表的示数不变 C. 电压表的示数变小 D. 电路的总功率变大
（2021·山东临沂市中考真题）
1
原创精品资源学科网独家享有版权，侵权必究！ 6

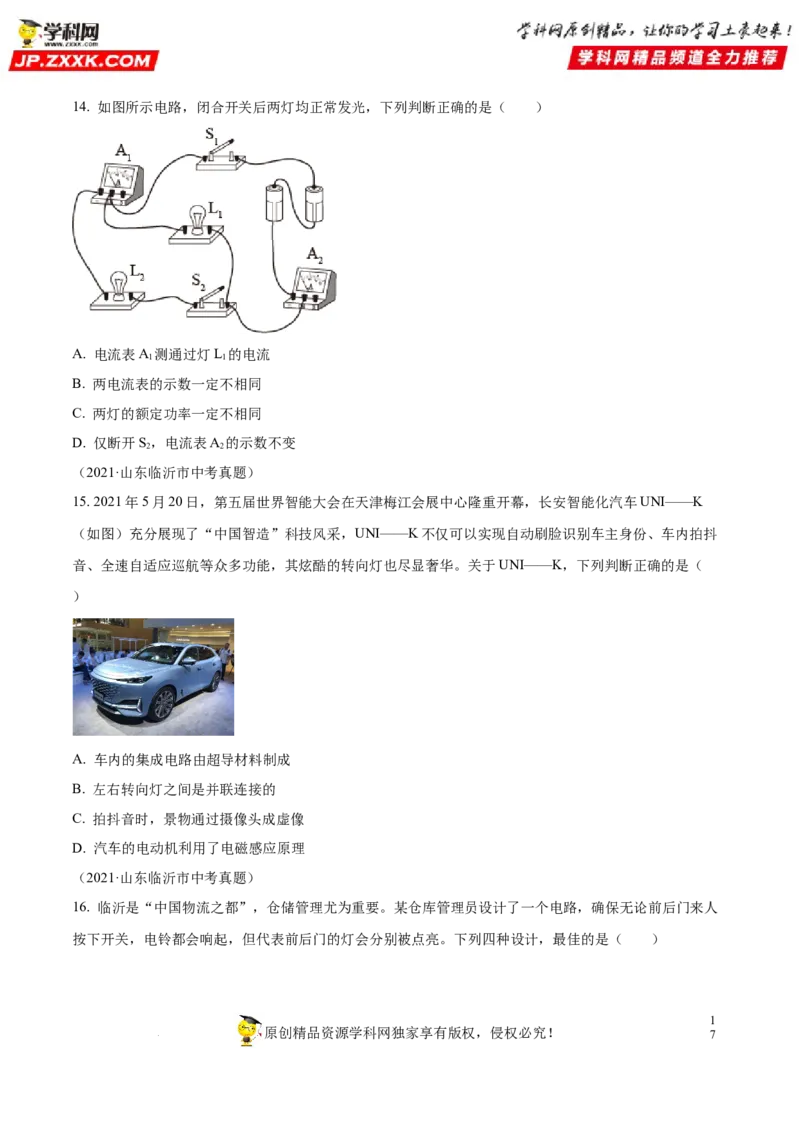

学科网（北京）股份有限公司14. 如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）
A. 电流表A 测通过灯L 的电流
1 1
B. 两电流表的示数一定不相同
C. 两灯的额定功率一定不相同
D. 仅断开S，电流表A 的示数不变
2 2
（2021·山东临沂市中考真题）
15. 2021年5月20日，第五届世界智能大会在天津梅江会展中心隆重开幕，长安智能化汽车UNI——K
（如图）充分展现了“中国智造”科技风采，UNI——K不仅可以实现自动刷脸识别车主身份、车内拍抖
音、全速自适应巡航等众多功能，其炫酷的转向灯也尽显奢华。关于UNI——K，下列判断正确的是（
）
A. 车内的集成电路由超导材料制成
B. 左右转向灯之间是并联连接的
C. 拍抖音时，景物通过摄像头成虚像
D. 汽车的电动机利用了电磁感应原理
（2021·山东临沂市中考真题）
16. 临沂是“中国物流之都”，仓储管理尤为重要。某仓库管理员设计了一个电路，确保无论前后门来人
按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是（ ）
1
原创精品资源学科网独家享有版权，侵权必究！ 7
学科网（北京）股份有限公司A. B.
C. D.
（2021·辽宁中考真题）
17. 如图是圆形多功能充电宝，充完电后用手拿起时，会感觉到微微发热。下列估测最合理的是（ ）
A. 充电宝的质量约为5kg
B. 充电宝的直径约为10cm
C. 微微发热的充电宝温度约为20℃
D. 充电宝给手机充电时提供的电压为36V
（2021·黑龙江中考真题）
18. 下列电路中电压表测量R 两端电压，且电路连接正确是（ ）
2
A. B. C.
1
原创精品资源学科网独家享有版权，侵权必究！ 8
学科网（北京）股份有限公司D.
（2021·福建中考真题）
19. 图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R 为保护电阻。
0
下列分析正确的是（ ）
A. 显示仪是由电流表改装成的
B. 测较高温度时，R 两端的电压较大
0
C. 增大R 的阻值，可增大测温仪的最大测量值
0
D. 增大电源电压，可增大测温仪的最大测量值
二、填空题
（2021·青海中考真题）
20. 摩擦起电的实质是__________。将小球靠近与毛皮摩擦过的橡胶棒时，发现小球被排斥，则小球带
____________电荷。
（2021·河南中考真题）
21. 生活中的“吸”字常蕴含着丰富的物理知识，如：用吸管将饮料“吸”入口中，是利用了______的作
用；梳过头发的塑料梳子能“吸”小纸屑，是因为梳子带了______。
（2021·湖南张家界市·中考真题）
22. 使用手机扫码支付是通过______传递信息的，制作手机芯片的材料主要是 ______（选填“超导体”、
“半导体”、“导体”或“绝缘体”）。
（2021·广西贺州市·中考真题）
23. 如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，
1
原创精品资源学科网独家享有版权，侵权必究！ 9
学科网（北京）股份有限公司要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱
连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。
（2021·湖北中考真题）
24. 如图所示电路，灯泡L、L 的连接方式是___________ （ 选填“串联”或“并联”）。闭合开关S后，
1 2
两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，
则故障原因是___________。
（2021·广西贺州市中考真题）
25. 如图甲所示的电路中， 两端的电压为 ， 两端的电压如图乙所示，则 两端的电压
________V，电源电压 _________V。
（2021·浙江杭州市中考真题）
26. 电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压
2
原创精品资源学科网独家享有版权，侵权必究！ 0
学科网（北京）股份有限公司是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触 ______，
不靠近 ______。
（2021·黑龙江绥化市中考真题）
27. 导体的电阻除了与导体的长度、横截面积和温度有关外，还与______有关。科学家发现，某些物质在
很低的温度时电阻就变成了0，这就是超导现象，超导现象最直接的应用之一是制造______。（选填“电
热丝”或“输电线”）。
（2021·湖北十堰市中考真题）
28. 如图所示，电源电压保持不变，闭合开关S后，两灯均发光（设灯丝电阻不变），电压表示数为U，
过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障。请你判断
故障情况是 ______；若此时电压表是示数为4U，则小灯泡L、L 的电阻之比为 ______；排除故障后，
1 2
将小灯泡L、L 的位置互换，则示数一定不发生变化的是 ______表（选填“电流”、“电压”或“电流
1 2
和电压”）。
三、作图题
（2021·贵州安顺市中考真题）
29. 如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L、L 串联，电压表只测量
1 2
L 两端的电压，不考虑电压表量程的选择，导线不交叉。
1
（2021·甘肃兰州市中考真题）
2
原创精品资源学科网独家享有版权，侵权必究！ 1

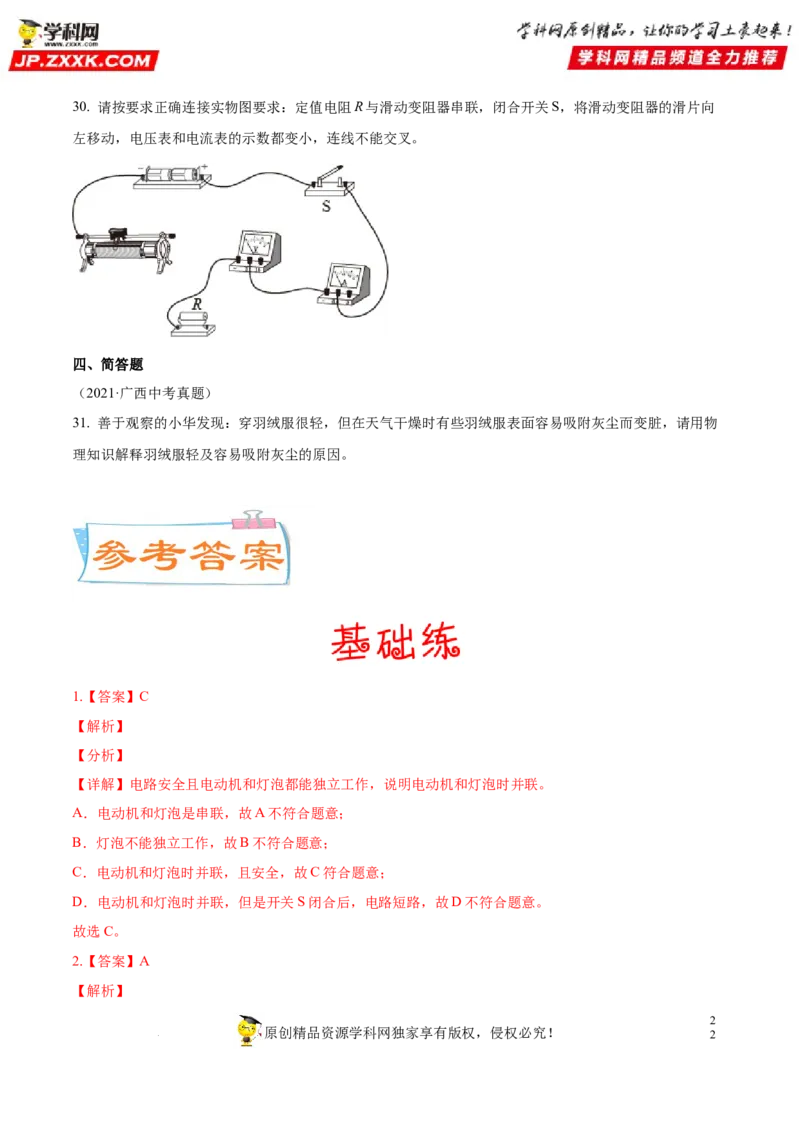

学科网（北京）股份有限公司30. 请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向
左移动，电压表和电流表的示数都变小，连线不能交叉。
四、简答题
（2021·广西中考真题）
31. 善于观察的小华发现：穿羽绒服很轻，但在天气干燥时有些羽绒服表面容易吸附灰尘而变脏，请用物
理知识解释羽绒服轻及容易吸附灰尘的原因。
1.【答案】C
【解析】
【分析】
【详解】电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。
A．电动机和灯泡是串联，故A不符合题意；
B．灯泡不能独立工作，故B不符合题意；
C．电动机和灯泡时并联，且安全，故C符合题意；
D．电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。
故选C。
2.【答案】A
【解析】
2
原创精品资源学科网独家享有版权，侵权必究！ 2
学科网（北京）股份有限公司【分析】
【详解】A．1897年，英国科学家汤姆生通过研究真空管放电实验，发现了电子，说明原子是可分的，故
A正确；
B．分子是用肉眼看不到的，用手捏面包，面包的体积变小了，只能说明力可以使物体发生形变，不能说
明分子间有空隙，故B错误；
C．摩擦起电的实质是电子的转移，不是产生了电子，故C错误；
D．超导体是某种材料在温度降低的情况下，电阻为0的现象，半导体的导电性能介于导体和绝缘体之间，
故D错误。
故选A。
1.【答案】B
【解析】
【分析】
【详解】将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，
说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符
合题意。
故选B。
2.【答案】C
【解析】
【分析】
【详解】由题可知， 闭合，灯L发光，但电动机不工作， 闭合，电动机M工作，所以灯和电动机并
联，且S 在干路，故ABD不符合题意，C符合题意。
1
故选C。
1.【答案】D
【解析】
【分析】
2
原创精品资源学科网独家享有版权，侵权必究！ 3
学科网（北京）股份有限公司【详解】A．摩擦起电的实质是电子的转移，故A不符合题意；
B．吸管和纸巾带不同种电荷，故B不符合题意；
CD．电子在吸管和纸巾间转移，带负电，故C不符合题意，D符合题意。
故选D。
2.【答案】D
【解析】
【分析】
【详解】A．由于甲乙带正电，所以甲、乙互相排斥，故A错误；
B．甲、丙带异种电荷，应该互相吸引，故B错误；
C．乙带正电，丁不带电，二者应互相吸引，故C错误；
D．乙带正电，丙带负电，异种电荷互相吸引，故D正确。
故选D。
3.【答案】C
【解析】
【分析】
【详解】A．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故A不符合题意；
B．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故B不符合题意；
C．只有前门和后门同时关上，故C符合题意；
D．前门或者后门只要关上一个，汽车就行使，故D不满足题意。
故选C。
4.【答案】C
【解析】
【分析】
【详解】A．同时闭合S 、S 、S 时，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表
1 2 3
测干路中的电流，所以，不会造成电源短路，不会烧坏电流表，故A错误；
B．同时闭合S、S 时，电路为滑动变阻器的简单电路，电压表测电源两端的电压，电流表测电路中的电
2 3
流，向右移动滑动变阻器的滑片，变阻器接入电路中的电阻变小，由 ，电路中的电流变大，即电流
表示数变大，故B错误；
C．只闭合S 时，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，
3
2
原创精品资源学科网独家享有版权，侵权必究！ 4
学科网（北京）股份有限公司由电路图可知，电压表的量程为0~15V，电流表的量程为0~0.6A，因串联电路中总电压等于各分电压之和，
且灯泡正常发光时的电压U =2.5V，所以，此时滑动变阻器两端的电压
L
U =U-U =6V-2.5V=3.5V＜15V
滑 L
电压表安全，因串联电路中各处的电流相等，所以，由P=UI可得，电路中的电流
电流表安全，滑动变阻器接入电路中的电阻
所以，移动滑动变阻器的滑片，可使灯泡正常发光，故C正确；
D．只闭合S 时，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，
3
向右移动滑动变阻器的滑片，变阻器接入电路中的电阻变小，由串联电路的分压特点可知，变阻器两端分
得的电压变小，即电压表的示数变小，故D错误。
故选C。
5.【答案】C
【解析】
【分析】
【详解】A．原子是由原子核和核外电子组成，原子核是由质子和中子构成的，故A错误；
B．电磁波可以在真空中传播，故B错误；
C．导体的电阻是导体本身的一种性质，其大小与导体两端的电压和通过它的电流大小无关，故C正确；
D．铜丝、铅笔芯容易导电，是导体，而玻璃不容易导电，是绝缘体，故D错误。
故选C。
6.【答案】D
【解析】
【分析】
【详解】A．电能是消耗一次能源得到的二次能源，故A错误；
B．二极管是用半导体制成的，具有单向导电性，故B错误；
C．同种电荷互相排斥，异种电荷互相吸引，故C错误；
D．核电站利用的是核裂变发电的，这种裂变是可控的，故D正确。
故选D。
2
原创精品资源学科网独家享有版权，侵权必究！ 5
学科网（北京）股份有限公司7.【答案】A
【解析】
【分析】
【详解】A．金属勺容易导电，属于导体，故A符合题意；
B．瓷碗不容易导电，属于绝缘体，故B不符合题意；
C．塑料壳不容易导电，属于绝缘体，故C不符合题意；
D．木铲不容易导电，属于绝缘体，故D不符合题意。
故选A。
8.【答案】B
【解析】
【分析】
【详解】只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不
通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，故 B正
确，ACD错误。
故选B。
9.【答案】C
【解析】
【分析】
【详解】A．两盏小灯泡规格不同，即电阻不同，根据串联分压，电阻不同，则两灯泡的电压不同，故 A
错误；
B．L、L 的亮度与实际电功率有关，电阻不同，故实际电功率不同，故B错误；
1 2
C．由于串联，电路的各个地方电流相等，a、b、c三处的电流一样大，故C正确；
D．若L 灯丝烧断了，则电路断路，没有电流经过灯泡L，故两灯都不亮，故D错误。
2 1
故选C。
10.【答案】C
【解析】
【分析】
【详解】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L 、L 都不亮，说明两灯泡都发生了短路或
1 2
者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两小灯泡也不会
亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触a、b两点时两小灯泡都不亮，
说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外存在断路；接触c、d两点时，
2
原创精品资源学科网独家享有版权，侵权必究！ 6
学科网（北京）股份有限公司两小灯泡都亮，说明在cd之间存在断路。
故选C。
11.【答案】B
【解析】
【分析】
【详解】A．摩擦起电的实质是电子从一个物体转移到了另一物体上，失去电子的物体带正电，得到电子
的物体带负电，故A正确，不符合题意；
B．分子间既有引力，又有斥力，故B错误，符合题意；
C．大到天体、小到微观粒子都在不停地运动，宇宙中天体的位置在不停的变化，故C正确，不符合题意；
D．温度越高，分子无规则运动越剧烈，温度越低，分子无规则运动越缓慢，故D正确，不符合题意。
故选B。
12.【答案】D
【解析】
【分析】
【详解】ABC．一般情况下，塑料学生尺、擦字橡皮、食用油是绝缘体，不能导电，故ABC不符合题意；
D．铜是良好的导体，铜钥匙具有导电性，故D符合题意。
故选D。
13.【答案】D
【解析】
【分析】
【详解】灯和变阻器并联，电流表测总电流，电压表测电源电压，将滑动变阻器的滑片由最右端向左移动
至中点的过程中，变阻器电阻变小，总电阻变小，电流表示数变大，因为并联，灯泡亮度不变，电源电压
不变，电压表示数不变，根据P=UI，电路的总功率变大，故ABC不符合题意，D符合题意。
故选D。
14.【答案】B
【解析】
【分析】
【详解】AB．从图中可以看出，两灯泡并联，电流表A 测通过灯L 的电流，电流表A 测通过总电路的电
1 2 2
流，电流表A 示数小于电流表A 示数。故A错误，B正确；
1 2
C．两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故C错误；
D．仅断开S，电路中只有灯泡L 工作，电流表A 测量L 电流，示数比原来小。故D错误。
2 1 2 1
2
原创精品资源学科网独家享有版权，侵权必究！ 7
学科网（北京）股份有限公司故选B。
15.【答案】B
【解析】
【分析】
【详解】A．车内的集成电路由半导体材料构成，而非由超导体材料构成，故A错误；
B．左右转向灯可以单独工作，故是并联连接，故B正确；
C．拍抖音时，摄像头成的是倒立缩小的实像，故C错误；
D．电动机的工作原理是通电导体在磁场中受到力的作用，故D错误。
故选B。
16.【答案】C
【解析】
【分析】
【详解】无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮，电铃最好放在干路
上，两个灯并联，各用一个开关控制，比使用两个电铃更加简便，故ABD不符合题意，C符合题意。
故选C。
17.【答案】B
【解析】
【详解】A．中考用的是实心球的质量是2kg，一个充电宝的质量小于实心球的质量，更不会是 5kg，故A
不符合题意；
B．图中人的手掌的宽度约10cm，故充电宝的直径约为10cm，故B符合题意；
C．比较舒适的气温是25℃左右，微微发热的充电宝温度应高于25℃，故C不符合题意；
D．充电宝使用USB接口给手机充电，提供的电压为5V，故D不符合题意。
故选B。
18.【答案】D
【解析】
【分析】
【详解】A．如图：电流表并联在电路中，把R、电压表短路，故A错误；
2
B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误；
C．如图：R、R 两电阻串联，电压表测R 两端的电压，故C错误；
1 2 1
D．如图：R、R 两电阻串联，电压表测R 两端的电压，故D正确。
1 2 2
故选D。
2
原创精品资源学科网独家享有版权，侵权必究！ 8
学科网（北京）股份有限公司19.【答案】B
【解析】
【分析】
【详解】A．电流表与用电器串联，电压表与用电器并联，图中显示仪与用电器并联，显示仪是由电压表
改装成的，故A错误；
B．热敏电阻R与定值电阻R 串联，串联电路中电阻越大，分到的电压越多。热敏电阻R，其阻值随温度
0
的升高而减小，测较高温度时，热敏电阻R 分到的电压变小，因此R 两端的电压较大，故B正确；
0
CD．测温仪的最大测量值由它的量程决定，故CD错误。
故选B。
20.【答案】 ①. 电子的转移 ②. 负
【解析】
【分析】
【详解】[1]自然界中的总电荷数是守恒的，不会凭空产生也不会凭空消失。当两个物体发生摩擦时，由于
不同物体对电子的束缚能力不同，电子会发生转移，得到电子的物体带负电，失去电子的物体带正电。
[2]与毛皮摩擦过的橡胶棒带负电，当小球靠近时被排斥，说明小球也带负电。
21.【答案】 ①. 大气压 ②. 电荷
【解析】
【分析】
【详解】[1] 用吸管将饮料“吸”入口中，利用大气压大于管内气压，将饮料压入嘴中。
[2] 梳子经摩擦后带了电荷，能够吸引轻小物体。
22.【答案】 ①. 电磁波 ②. 半导体
【解析】
【分析】
【详解】[1]手机扫码支付是通过电磁波传递信息的。
[2] 制作手机芯片的材料是硅、锗等半导体材料。
23.【答案】 ①. C ②. 长度
【解析】
【分析】
【详解】[1]电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使
滑动变阻器的电阻变小，用入电路的电阻为CP段，则另一根导线应与滑动变阻器的C接线柱连接。
[2]滑动变阻器是通过改变电阻丝的长度来改变电阻的大小，接入电路的电阻丝越长，电阻越大。
2
原创精品资源学科网独家享有版权，侵权必究！ 9
学科网（北京）股份有限公司24.【答案】 ①. 串联 ②. L 短路
2
【解析】
【分析】
【详解】[1]电压表看作是断路，电流表看作是通路，如图所示，两灯泡首位相连，连接方式是串联。
[2]因为电路是一个串联电路，电流表有示数，说明电路发生了短路，电压表示数为零，说明是并联在电压
表之内的电路发生了短路，可能是L 短路。
2
25.【答案】 ①. 2.3 ②. 6.0
【解析】
【分析】
【详解】[1]如图乙所示，电压表选用小量程，分度值为0.1V，示数为2.3V，即L 两端的电压为2.3V。
2
[2]由图甲电路可知，L 与L 串联，由串联电路的电压规律可得电源电压
1 2
U=U+U=3,7V+2.3V=6.0V
1 2
即电源电压为6.0V。
26.【答案】 ①. 220 ②. 336 ③. 低压带电体 ④. 高压带电体
【解析】
【分析】
【详解】[1]我国家庭电路的电压是220V。
[2]人体安全的电压是不高于36V。
[3][4]安全用电的原则，不接触低压带电体，不靠近高压带电体。
27.【答案】 ①. 材料（或导体材料） ②. 输电线
【解析】
【分析】
【详解】[1]导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面积、温度有关。
[2]超导体的电阻为零，有电流通过时不会发热，不能做电热丝，若用在输电线上，可以减少由于发热而产
生的电能损耗，所以适合做输电线。
28.【答案】 ①. L 断路 ②. 3∶1 ③. 电流
2
【解析】
【分析】
【详解】[1] 闭合开关S，小灯泡L 、L 串联，电压表测L 两端电压，电流表测该电路电流。过一段时间
1 2 2
后，突然两灯均熄灭，说明电路中灯泡不可能发生短路，只可能时断路，如果灯L 断路，则两表示数都为
1
零，不符合题意；如果灯L 断路,电流表示数为零，电压表示数接近于电源电压，两灯都不亮，符合题意，
2
3
原创精品资源学科网独家享有版权，侵权必究！ 0
学科网（北京）股份有限公司由此判断故障情况是灯L 断路。
2
[2]由以上分析可知，此时电压表示数接近于电源电压为4U，L 两端电压为U，所以L 两端电压为3U，根
2 1
据串联电路的分压规律，小灯泡L、L 的电阻之比
1 2
[3]排除故障后，将小灯泡L、L 的位置互换，与电压表并联部分的电阻发生了改变，电压表示数会发生变
1 2
化。电路中总电阻不变，电源电压也不变，所以电路中电流不变，电流表示数不变。所以示数一定不发生
变化的是电流表。
29.【答案】
【解析】
【分析】
【详解】由题意知，灯L 、L 串联，所以将灯L 、L 首尾连接，电压表测灯L 两端的电压,所以电压表与
1 2 1 2 1
L 并联，电路连接如图所示：
1
3
原创精品资源学科网独家享有版权，侵权必究！ 1
学科网（北京）股份有限公司30.【答案】
【解析】
【分析】
【详解】由题意知，定值电阻R与滑动变阻器串联，则R右端的接线柱应与变阻器下端的接线柱连接，而
滑片向左移动，电流表的示数变小，据欧姆定律知，电路中的总阻值变大，则变阻器接入电路的阻值变大，
所以变阻器下端的接线柱接在右边。据串联电路的分压特点知，此过程中，变阻器两端的电压变大，定值
电阻R两端的电压变小，那么电压表是并联在R两端，那么电路连接如下：
31.【答案】选用密度比较小的绒毛，经摩擦后带电，容易吸引灰尘
【解析】
3
原创精品资源学科网独家享有版权，侵权必究！ 2
学科网（北京）股份有限公司【分析】
【详解】羽绒服轻是因为选用密度比较小的绒毛，在体积一定时，质量小，而容易吸附灰尘的原因是因为
天气干燥，羽绒服之间相互摩擦，后带电，能够吸引轻小的灰尘。
3
原创精品资源学科网独家享有版权，侵权必究！ 3
学科网（北京）股份有限公司3
原创精品资源学科网独家享有版权，侵权必究！ 4
学科网（北京）股份有限公司
